HASZNÁLATI ÚTMUTATÓ DT0551 AB SKIL

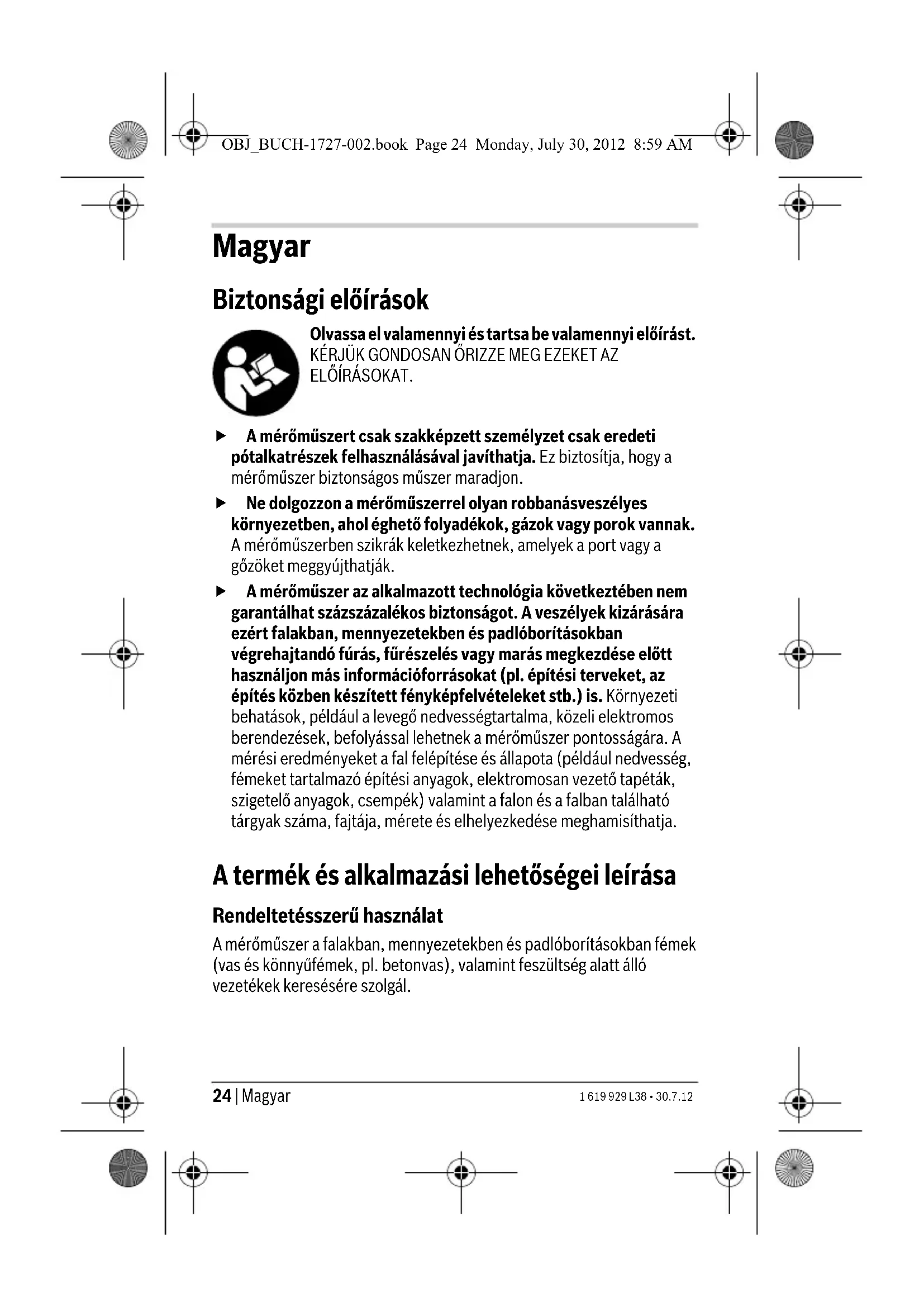

Biztonsági elóirások
Olvassa el valamennyi és tartsa be valamennyi előirást. KERJUK GONDOSAN ORIZZE MEG EZEKET AZ ELOIRÁSOKAT.
A meromuszertCsak szakkepzett szemelyzetCsakeredeti potalkatrzesek felhasznalasaval javithatja.Ezbiztositja, hogy ameromuszerbiztonsagosmuszer maradjon.
Ne dolgozzon a meromuszerrel oyan robbanasveszelyes kornyezetben, ahol eghetofyadekok, gazok vagy porok vannak. A meromuszerben szikrak keletkezhetnek, amelyek a port vagy a gozoket meggyujthatjak.
A meromuszer az alkalmazott technologia kovetkezteben nem garantalhat szaszszávalékos biztonságot. A veszelyek kizárásara ezert falakban, mennyezeteken es padloboritásokban vegrehajtando furus, fureszelés vagy marás megkezdese elott használjon más informacióforrásokat (pl. építési terveket, az építés kozben keszitett fenyképfelveteleket stb.) is. Kornyezeti behatasok, peldául a levego nedvességtartalma, kozeli elektramos berendeźék, befolyassal lehetnek a meromuszer pontosságára. A mérési eredményeket a fal felépítese és allapota (peldául nedvesség, fémeket tartalmazo építesi anyagok, elektramosan gezetó tapéták, szigetelo anyagok, csempék) valamint a falon és a falban talalható tárgyak szama, fajtája, mérete és elhelyezkedese meghamisithatja.
A termek és alkalmazási lehetőségei leirása
Rendeltetesszerü hasznalat
A merőműszer a falakban, mennyezetekben és padlóborításokban fémek (vas és konnyüfémek, pl. betonvas), valamint feszültseg alatt allovezétékek keresésére szolgál.
Az abrazolásra kerülö komponensek
Az abrazolasra kerul o alkatreszek szamozasa a meromuszernek az abrakat tartalmazo oldalon talalhato abraira vonatkozik.
1 Jelölesi segédvonal
2 Jelzolampa
3 Kijelzö
4 Be-/ki-gomb
5 Az elementartó fedele
6 Az elementartó fiók fedelének reteszelése
7 Ercékelotartomány
A képken lathato vagy a szövegben leirt tartozék részben nem tartoznak a standard szálltmányhoz.
Kijelző elementek
a Akkumulátor figyelmeztétés
b Feszültsg alatt állo gezetékek kijelzese
c Mereskijelzés
d „ AutoCal” kalibrálás kijelző
Muszaki adatok
Univerzalis keresokeszulek DT0551
| Cikkszám F 015 055 101 | |
| Legnagyobb felvételi mélység: | |
| - Vasfémek | 50 mm |
| - Vason kívūli fémek (rézcsövek) | 50 mm |
| - Vörösrezvezetékek (feszültseg alatt)* | 30 mm |
| AutomATUS kikapcsolás kb. 10 perc | |
| Üzemi hämér séklet | 0 °C...+40 °C |
| Tárolási hämér séklet | -20 °C...+70 °C |
| A levegő megengedett legmagasabb | |
| nedvességartalma, max. | 80 % |
| Elem 1 x 9 V 6 L R 6 1 | |
| Üzemidő kb. 4,5 ora | |
| Súly az „EPTA-Procedure 01/2003" | |
| (2003/01 EPTA-eljárás) szerint 0,2 kg | |
| * feszültşegmentes vezetékeknél a behatolási mélység kisebb | |
| ▲ A tárgyak anyagától és méréteitä, valamint az alapfelület anyagától és allapotától fuggöen a mérésieredmény az éslelecsi mielységet és a pontosságot tekintve rosszabb is lehet. | |
Összeszerelés
Elem behelysezé/kicserélése
A meromuszer üzemeltetéséhez alkali-manganelemek hasznalatat javasoljuk.
Az elemfiok 5 fedelénék felnyitásahoz nyomja el a nyíl által jelzett irányba
a 6 reteszelést és Hajtsa le az akkumulátorfiok fedelét. Tegye be a
készülékkel szallitott element. Eközben ügyeljen a helyes polarításra.
Ha a kijelzon kigyullad az a akkumulátor figyelmeztétés, akkor a
mérőműszer kb. meg 1 orán keresztül üzemeltethető. Ha az a
akkumulátor figyelmeztétés villogni kezd, akkor meg kb. 10 percig lehet
méréseket vegrehajtani. Ha az akkumulátor figyelmeztétésen kivül a 2
jelzölampa is piros szinben villog, akkor nem lehet további méréseket
vegrehajtani, hanem ki kell cserélni az akkumuláort.
Vegye ki az elemet a mérōmúszerból, ha hosszabb ideig nem használja. Az elem egy hosszabb tárolás során korrodálhat, vagy magától kimerülhet.
Uzemeltetes
Uzembevétel
Ovja meg a meromuszert a nedvessegtól és a kozvetlen napsugárzás behatasától.
Ne tegye ki a meromuszert extrem homersekleteknek vagy homersekletingadozasoknak. Peldaul ne hagyia hosszabb ideig a meromuszert egy autoban. Nagyobb homersekletingadozasok utan hagyia a meromuszert temperalodni, mielott azt ismet üzembe venne. Extrem homersekletek vagy homerseklet ingadozasokbefolyasolhatjak a meromuszerneresi pontossagat.
Ugyeljenarra, hogy a meromuszer ne eshessen le es ne legyen kitéve erösebb likéknek vagy utéknek.
Be-és kikapcsolás
A meromuszer bekapsolasa elott gyrozodjon meg arrol, hogy a 7 erzekelotartomanyemnedves.Szuksegeseten egy kendovel dorzsolje szarazra ameromuszert.
A meromuszer bekapcsolasyhoz nyomja meg a 4 be-/ki-gombot. A meromuszer egy rovid onteszt utan uzemkesz. Az uzemkesz allapotot a d „AutoCal" kalibralasi kijelzo mogott megjeleno kipipalas jerzi.
A méromüszer kikapcsoláshoz nyomja meg a 4 be-/ki-gombot billentyüt. Ha kb. 10 percig nem hajt végre mérést a méromüszerrel, a mürszer az akkumulator kímélésé automatikusan kikapcsol.
A falakban vegrehajtando furus, fursezelés vagy maras megkezdese elott a veszelyek kizarására hasznaljon mas informacióforrasokat is. Mivel a mérési eredményekre a fal allapota és környezeti hatások is kihatással lehetnek, előfordulhat, hogy annak Ellenère veszely all fenn, hogy a kijelzo az érzekelési tartományiban nem jelzi târgyak jelenlétét (a 2 jelzolampa zöld szinben világit).
Uzemmodok
A merőműszer a 7 érzekelő tartomány alatt elhelyezkedő tárgyakat észleli.
Fémtárgyak keresésé
Abekapcsolás után a 2 jelzölmpa zöld szinben világít.
Tegye ra a meromuszert a megvizsgalasra kerulfo feluletre, majd mozgassa el oldalra.
Ha a felület alatt nincs felismerheto fémtárgy, akkor a 2 jelzolampa továbbra is zöld szinben világít, a c mérökijelzón nem jelenik meg semmilyen sáv és jelzohang sem hangzik fel.
Ha a méromuszer egy fémtárgyhoz kozledik, a c mérokijelzon megjelenik egy sáv és a 2 jelzólampa narancs szinben világit (a narancsszín árnyalata a nezószögtól és a beeső fenytól fuggöen különboző lehet).
- A 2 jelzölmpa egy fémtárgy felett piros szinben világít, a c mérökijelzón tobb sav jelenik meg és egy tartós hangjelzés hallható.
Az érzekelö terület alatt akkor is lehet egy fémtárgy, ha a 2 narancssárga szinben világit.
A fémtárgy feletti elso keresztülhaladásnál a muszer a fémtárgy helyzetét csak durvan jelzi. Ha a méromuszerrel tóbbször egymás után athalad a fémtárgy felett, a tárgyat a méromuszer egyre pontosabban felismeri. Többszörí athaladas után (eközben nem szabad a méromuszert az alaplapról leemelni) a fémtárgy helyzetét pontosan ki lehet jelezni: Ha a 2 jelzólampa piros szinben világit és egy hangjelzes hallhato, a fémtárgy az érzekelő Közepe alatt van.
Feszültseg alatt áló gezetékek keresése
Ez a meromuszer azokat a gezetékeket jelzi, amelyek feszültsege 110 V és 400 V kozott van, és amelyek frekvencíaja a vilagon széles körben elterjedt frekvencianak (váltakozó áram, 50 Hz, illetve 60 Hz) felel meg. A meromuszer az egyeb, feszültseg alatt álo gezetékeket (egyenáram, magasabb/alacsonyabb frekvencia vagy feszültseg) valamint a feszültsegmentes gezetékeket nem jelzi megbízhatóan, de egyes esetakben ezeket fémtárgykent megis kijelzi.
A feszültseg alatt áló gezetékek keresését a mérōmúszer minded mérésnel automatikusan vegrehajtja. Ha a múszer egy feszültseg alatt áló gezetéket észl, a kijelzón megjelenik a b jal. Mozgassa ismet a mérōmúszt a felülen, hogy pontosabban meghatározhassa a feszültseg alatt áló gezeték helyzetét. Tobbszörí áthaladás után a feszültseg alatt áló gezeték helyzetét igen pontosan ki lehet jelezni. Ha a mérōmúszer kölzel van a gezetékhez, akkor a 2 jelzólampa piros szinben világít és a hangjelzes egy gyors hangsorozattal jelez.
A feszültseg alatt alló gezetékeket konnyebb megtaläni, ha a keresett gezetékhez tartozó aramfogyasztókat (pédául lámpák, berendezések) csatlakoztatják és bekapcsolják. A 110 V, 230 V és 400 V (háromfázisú valtakzo áram) alatt alló gezetékeket körülbelül azonos keresési teljesitményel lehet eszleni.
Bizonyos feltetelek kozott (peldául fémfelületek mögött, vagy magas viztartalmú felületek mögött) a feszültseg alatt alló gezetékeket nem lehet teljes biztonsággal kimutatni. Ha egy nagyobb terület felett mindedhol azonos c mérési érték kerül kijelzésre, akkor az erintett anyag elektrmosan leárnyékolja a mögotte talalható rlszeket, és a feszültseg alatt alló gezetékek keresese nem megbizhato.
Munkavégzési tanácsok
A mérési eredményekre bizonyos környezeti feltételek a mérési elv következtében hatással lehetnek. Ezek koze tartoznak pédául a mérés kózelében taláható, villamos, vagy magneses mezőket gerjesztő keszülékek, nedvesség, fémeket tartalmazó építóanyagok, aluminiumal masirozott szigetelő anyagok valamint gezetóköpes tapéták vagy csempék. A falakban, mennyezeteken és padloborításokban vegrehajtando fúrás, fürészelés vagy marás megdeşese elött használjon ezert más informáciorrásokat (pl. építésiterveket) is.
Tárgyak megelöse
A megtalalt targyakat szukseg eseten meg lehet jelolni. A c merokijelzomaximalis kiteresekor a targy kozepe这点an a 2 jelzolampa alatt, a 7 erzekel toartomykozepen talalhato.Egy targy hatarait a 2 jelzolampa szinenek narancsról pirostra valtasaról lehet felismerni. Jelolje fel a falra aharom 1 jelolési segedvonal segitsgevel a kivant pontot.
"AutoCal" kijelzés
Ha a d „AutoCal" kalibralasi kijelzö mögotti pipa hosszabb ideig villog, vagy már egyáltalan nem lathó, akkor nem lehet megbízható méréseket vegezni. Ebben az esetben kuldje be a méromüszert egy Bosch Vevőszolgalathoz.
Karbantartás és szerviz
Karbantartás és tiszítás
Ha a c mérökijelzö tartósan kijelez, pedig nincs fémtárgy a méromuszero kozelében, a méromuszert kezi uton is lehet kalibränl. Ehhez tavolitson el\ mirden tárgyat a méromuszero kozeléból (karórakat és fémyüruket is) és\ tartsa a levegöbe a méromuszert. Kikapcsolt méromuszero mellett nyomja\ be addig a 4 be-/kikapcsoló gombot, amig a 2 jelzölampa narancs szinben\ világitani kezd. Ekkor engedje el a gombot. Ha a kalibrálas sikeres volt,\ akkor a méromuszero néhány masodperc mulva ujra elindul és üzemész\ lesz.
Ha a 2 jelzölampa kalibrálas kozben valtakozva zold és narancs szinben világít, akkor egy fémtárgy tul közel van a merómúszerhez és a merómúsztert nem lehet kalibrálni. Távolítsa el a fémtárgyat és ismetelje meg a kalibrálási eljárast.
A szennyezódések et egy száraz, puha kendővel törölje le. Ne használjon tisz tíó- vagy oldószereket.
A mérési funkcióbefolyasolásanak megelözsére a 7 érzekelotartományiban a merőműszer elso es hatsó oldalára semmíféle ragasztós címkét és tablát (mindenek elott fémtablát) felrakni tilos.
Ha a meromuszer a gondos gyartasi es ellenorzesi eljaras ellenere egyszer megis meghibasodna, akkor a javitassalCsak Bosch elektromos keziszerszam-muhely ugyfelszolgalatat szabad megbizni. Ne nyissa fel sajat maga a meromuszert.
Ha kerdesei vannak, vagy potalkatreszeket akar megrendelni, okvetlenul adja meg a meromuszer tipustablajan talalhato 10-jegyu rendelési szamot.
Vevöszolgálat és tanácsadás
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömiut. 120.
Tel.: +36 (01) 431-3835
Fax: +36 (01) 431-3888
Eltávolítás
A meromuszereket, a tartozekokat es a csomagolast a kornyezetvedelmi szempontoknak megfeleoen kei jrafelhasznalasra elokesziteni.
Ne dobja ki a merőműszereket és az akkumulátorokat/elemeket a háztartási szemétbe!
Csak az EU-tagországok számára:
Az elhasznált méromuszerekre vonatkozo 2002/96/EK
európai irányelvnek és az elromlott vagy elhasznált
akkumulátorokra/elemekre vonatkozo 2006/66/EK
európai irányelvnek megfeleloen a mar nem hasznáhlato akkumulátorokat/elemeket külön össze kell
gyüjeni és a környezetvedelmi szempontoknak
megfeleloen kell ürafelhasználásra leadni.
A valtoztatasok joga fenntartva.
