NAUDOJIMO INSTRUKCIJA DT0551 AB SKIL

Butina perskaityt visa instrukcija ir jos laikytis. ISSAUGOKITE SIA INSTRUKCIJA.

Matavimo prietaisa taisyti turi tik kvalifikuoti meistrai ir naudotik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas isliks saugus naudoti.
Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degiu skysciu, duju ar dulkiu. Matavimo prietaisui kibirksciuojant, nuo kibirksciu gali uzsidegti dulkes arba susikaupe garai.
Dél specialios matavimo prietaiso technologijos šimtaprocentinio saugumo užtikrinti negalima. Kad išvengtuméte pavojú, kaskart pries pradédami grežti, pjauti arba frezuoti siena, lubas ar grindis, remdamiesi kitais informacijos šaltiniais, pvz., statybiniais

planais, tam tikrose statybos fazese darytomis nuotraukomis ir kt., patikrinkite, ar galesite tai saugiai atlikti. Aplinkos jtaka, pvz., oro dregnis, netoli esantys kiti elektriniai prietaaisai, gali pabloginti matavimo prietaiso tiksluma. Del tam tikru senu savybiu ir bukles (pvz., dregmes, statybiniu medziagu, kuriu sudetye yra metalu, laidziu tapetu, izoliaciniu medziagu, plyteliu) bei objektu kiekio, tipo, dydzio ir padeties, matavimu rezultatai gali buti klaidingi.

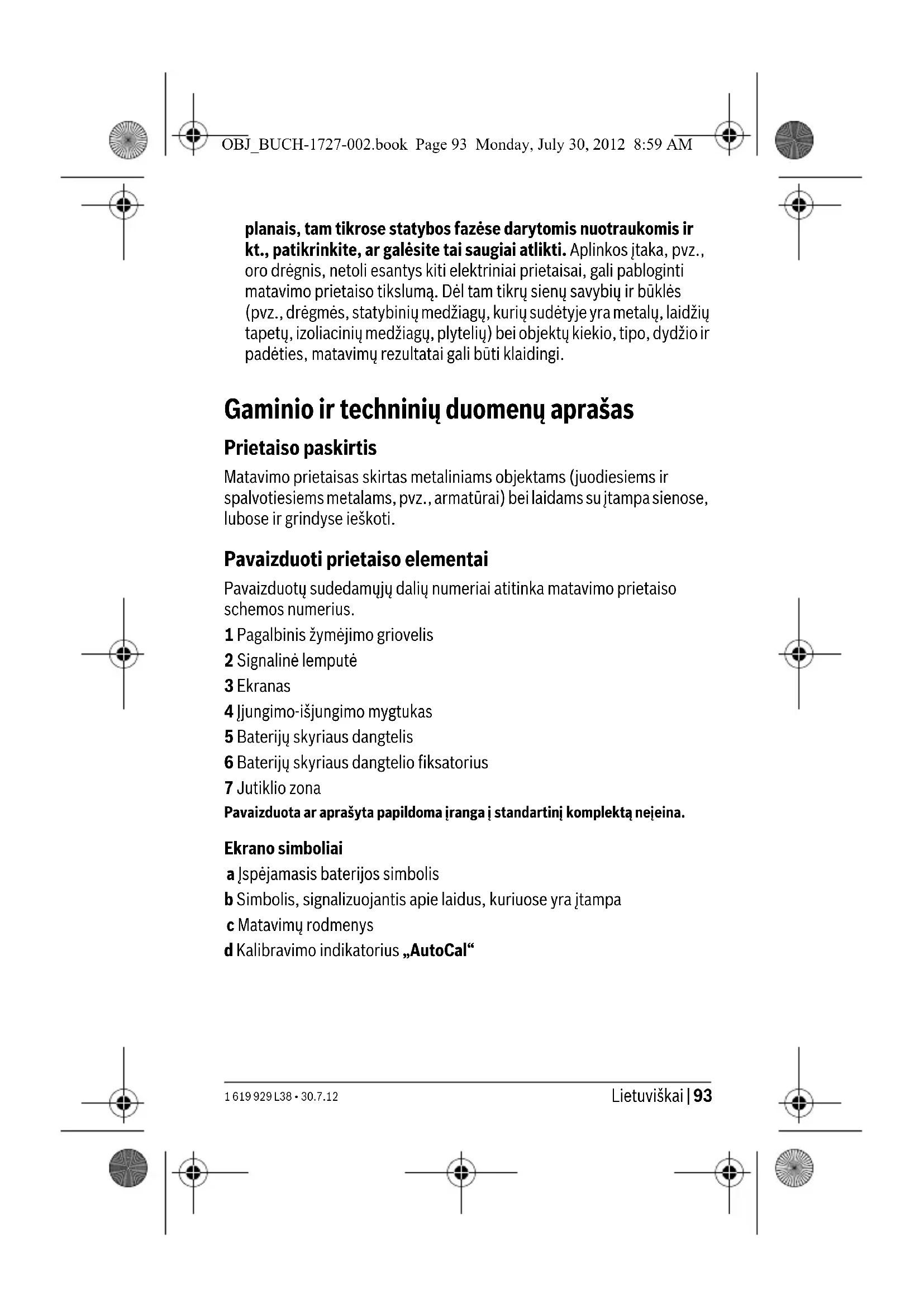

Gaminio ir techniniu duomenu aprasas

Prietaiso paskirtis

Matavimo prietaisas skirts metalinians objektams (juodiesiens ir spalvotiesiens metalams, pvz., armaturai) bei laidams su jtampa sienose, lubose ir grindyse ieškoti.

Pavaizduoti prietaiso elementai

Pavaizduotu sudedamjuŋ daliŋ numeriai atitinka matavimo prietaiso schemas numerius.

1 Pagalbinis Žyméjimo griovelis
2 Signaline lemupe
3 Ekranas
4 Jungimo-i'sjungimo mygtukas
5 Bateriju skyriaus dangtelis
6 Bateriju skyriaus dangtelio fiksatorius
7 Jutiklio zona

Pavaizduota ar apraśyta papildoma jranga j standartinj komplekta nejeina.

Ekrano symboliai

a Ispejamasis baterijos simbolis
b Simbolis, signalizuojantis apie laidus, kuriuose yra jtampa
c Matavimu rodmenys
d Kalibravimo indicatorius „AutoCal“

Techninai duomenys

Skaitmeninis isskiklis DT0551

Gaminio numeris F 015 055 101

Maks. randamuy objektuy gylis:

-juodieji metalai 50 mm
- spalvotieji metalai (varinai vamzdžiai) 50 mm
- varinai laidai (kuriuose yra jtampa)* 30 mm

Automatinis išsijungimas po maždaug 10 min

Darbiné temperatura 0^ + 40^

Sandéliavimo temperatura -20°C...+70°C

Maks. santykinis oro dregnis 80%

Maitinimo saltinio baterija 1 x 9 V 6LR61

Veikimo laikas apie 4,5 val.

Svoris pagal, EPTA-Procedure 01/2003" 0,2 kg

• jei laide néra jtampos, prietaias randa tik mažesniame gylyje esancius laidus

▶ Priklausomai nuo objekto medziagos ir dydžio bei pagrindo medziagos ir büklems, matavimo rezultatas randamu objektu gylio ir tikslumo atžvilgiu gali büti blogesnis.

Montavimas

Baterijos idejimas ir keitimas

Matavimo prietaisa patariama naudoti su sarminemis mangano baterijomis.

Noredami atidaryti bateriju skyriaus dangtelj 5, paspauskite fiksatoriu 6 rodyklès kryptimi ir palenkite bateriju skyriaus dangtelj zemyn. Idekite kartu su prietaisu tiekiama baterija. Atkreipkite demsj nurodytus baterijos polius.

Jei ekrane užsidega jspejamasis baterijos simbolis a, dar galite matuoti apie 1 h. Jei jspejamasis baterijos simbolis mirksi a, dar galima matuoti apie 10 min. Jei kartu su jspejamuju baterijos simboliu raudonai mirksi signaline lempute 2, tai matuoti nebegalima ir jus turite pakeisti baterija.

Jeilgesni laiknenaudojate prietaiso, isimkite is jo baterija. Ilgai sandeliuojanprietaisa,baterija gali paveiktiorozija arba ji gali issikrauti.

Naudojimas

Parengimas naudoti

Saugokite matavimo prietaisa nuo dregmés ir tiesioginio saules spinduliu poveikio.
Saugokite matavimo prietaisa nuo ypač aukstos ir Žemos temperaturos bei temperaturos svyravimu. Pyz., nepalikite jo ilgesnj laika automobilyje. Esant didesniems temperaturos svyravimams, pries pradédami prietaisa naudoti, palaukite, kol matavimo prietaiso temperatura stabilizuosis. Esant ypač aukstai ir Žemai temperaturai arba temperaturos svyravimams, gali buti pakenkiama matavimo prietaiso tikslumui.
Saugokite, kad matavimo prietaisas nenukristu ir nebutu sutrenkiamas.

Jungimas ir isjungimas

Pries jungdami prietaisa jsitikinkite, kad jutiklio zona 7 nera dregn. Jei reikia, sausai nušluostykite matavimo prietaisa šluoste.

Noredami matavimo prietaisa ijungti, paspauskite jjungimo-isjungimo mygtuka 4.

Po trumpo automatinio patikrinimo matavimo prietaisas yra paruostas naudoti. Varnele prie kalibravimo indicatoriaus „AutoCal“ d rodo, kad prietaisas paruostas naudoti.

Norint isjungti matavimo prietaisa, reikia paspausti jjungimo-isjungimo mygtuka 4.

Jei apytikriai 10 min. nematuojama, kad butu taupoma baterija, matavimo prietaisas automatiskai issijungia.

Pries pradedami siena grezti, pjauti ar frezuoti, taip pat ir remdamiesi kitais informacijos saltiniais turite jsitikinti, kad negresia pavojus. Kadangi matavimu rezultatams jtaka gali padaryti aplinka ir sienos savybes, pavojus gali iskilti net ir tada, jei indicatorius jutiklio veikimo zonoje neparode jokio objekto (jspejamoji lempute 2 sviecia zaialai).

Veikimo režimai

Matavimo prietaisas aptinka objektus, esancius po jutiklio zona 7.

Metaliniu objektu paieška

Prietaisa jungus signaline lempute 2 sviecia zaialia.

Uzddekite prietaisa ant tiriamojo pavirsiaus ir stumdykite jj j salis.

• Jei pagrinde neaptinkamas joks metalinis objektas, signaline lempute 2 ir toliau sviecia zaialai, matavimu rodmenyse c nerodomas joks bruksnelis ir nepasigirsta garsinis signalas.
• Matavimo prietaisui artejant prie metalinio objekto, matavimy rodmenyse c atsiranda bruksnelis, o signaline lempute 2 sviecia oranzine spalva (oranzinis atspalvis skiriasi priklausomai nuo ziurejimo ir sviesos kritimo kampo).
• Virš metalinio objekto signaline lemputé 2 pradeda šviesti raudonai, matavimů rodmenyse c atsiranda keli brukšneliai ir pasigirsta nuolatinis signalas.
  Metalinis objektas jutiklio veikimo zonoje taip pat gali buti ir svieciant oranzinei ispjamajai lemputei 2.

Pirma karta pravedus prietaisa, metalinio objekto padetis parodoma tik apytikriai. Jei matavimo prietaisa per metalinj objekta pravesite kelis kartus, objekto padetis bus nustatoma vis tiksliau. Kelis kartus pravedus matavimo prietaisa (nepakelus jo nuo pagrindo), matavimo objekto padetis gali buti parodoma tiksliai: jei signaline lempute 2 sviecia raudonai ir pasigirsta garsinis signalas, vadinas metalinis objektas yra po jutiklio viduriu.

Laidininku, kuriuose yra itampa, paieska

Matavimo prietaisas parodo laidus, kurie yra su 110 V iki 400 V jtampa ir kuriu daznis atitinka placiai paplitusj standart (kintamoji srove, 50 ar 60Hz ). Kitokiui laidu (nuolatines sroves, aukstesnio/zemesnio daznio arba jtampos) bei laidu be jtampos patikimai aptiki negalima, taciau jie parodomi kaip metaliniai objektai.

Laidu su jtampa paieska vyksta automatiskai, atliekant bet kokj matavima. Jei aptinkamas laidas su jtampa, ekrane pasirodo simbolis b. Kad nustatytumete tikteslene laidu su jtampa vieta, matavimo prietaisa per pavirsi praveskite dar karta. Kelis kartus pravedus prietaisa per pavirsi, laido su jtampa padetis parodoma labai tiksliai. Jei matavimo prietaisas yra labai arti laido, signaline lempute 2 mirksi raudonai ir pasigirsta greito daznio garsinis signalas.

Itampa turintys laidai gali buti surandami lengviau, jei prie ieskomo laido yra prijungti srovés imtuval (pvz., sviestuvai, prietaisai) ir jie yra jjungti.

Tiek 110V, tiek ir 230V bei 400V (trifazé srove) jtampos tinklo laidai yra surandami beveik vienodai efektyviai.

Esant tam tikroms salygoms (pvz., po metaliniu pavirsiumi arba po pavirsiumi, kurame yra didelis vandens kiekis), laidai su jtampa gali buti nepatikimai aptinkami. Jei pakankamai didelje srityje visur rodoma matavimo verte c, reiska medziaga sudaro ekranq ir laiduy su jtampa paieska yra nepatikima.

Darbo patarimai

Matavimo rezultatams gali pakenkti aplinkos salygos. Tokie veiksniai yra, pvz., netoliese esantys prietaisai, kurie sukuria stipru magnetini arba elektromagnetinl lauka, statybines medziagos, kurioe yra metalo, aluminiu dengtos garso izoliacijos medziagos, taip pat tapetairr plyteles. Todel pries pradedami grezti, pjauti ar frezuoti sienas, lubas ar grindis, atsiizvelkite irj kituose saltiniuose pateiktaj informacija (pvz., statybinius planus).

Objektu zyméjimas

Surastus objektus, jei reikia, galite pažymeti. Esant maksimaliai matavimo rodmenu c amplitudei, objekto vidurys yra tiesiai po signaline lempute 2, jutiklio veikimo zonos 7 viduryje. Objcko ribas galite nustatyti pagal signalines lempute 2 spalvos kitimaj is oranzinés j raudona. Naudodamiesi trimis pagalbiniais Žyemjimo griovelais 1, ant sienos pažymekite pageidaujama vietá.

Jei prie kalibravimo indicatoriaus „AutoCal“ d ilgesnj laiká blykchioja „varnele“ arba ji isvis nera rodoma, reiskia nebejmanoma atlikti patikimus matavimus. Tokiu atveju nusiyskite matavimo prietaisaj galiotai Bosch elektriniuj rankij remonto tarnybai.

Priežiūrā ir valymas

Jei matavimo rodmenu c amplitudyra nuolat didele, nors netoli matavimo prietaiso nera jokio metalinio objekto, matavimo prietaisagalima sukakibruoti rankiniu budu. Tuo tikslu pašalinkite visus netoli matavimo prietaiso esancius objektus (taip pat ir rankinlaikrodj arba metalinj zieda) ir laikykite matavimo prietaisa ore. Kai prietaisas ijsungtas, spauskite jjungimo-ispungimo mygtuk4tol, kol signaline lempute 2 svies oranzine spelva. Tada mygtuka atleiskite. Kalibravim

atlikus sekmingai, matavimo prietaisas po keliu sekundziu jsijungia is naujo ir yra vel paruostas naudoti.

Jei kalibruojant signaline lempute 2 pakaitomis pradašviesti Žalia ir oranžine spalva, vadinasi metalinis objektas yra per arti matavimo prietaiso ir sukaklibruoti negalima. Pašalinkite metalinj objekta ir pakartokite kalibravima.

Nešvarumus nuvalykite sausa, minksta šluoste. Nenaudokite jokiú valikliu ir tirpikliu.

Jutiklio zonoje 7 nei priekinéje, nei nagarëles puseje neturi buti jokiú lipduku ar etikeciu, ypač kokiü nors metaliniu zenklu, nes jie gali tureti itakos matavimo funkcjijoms.

Jei, nepaisant kruopšcios gamybos ir patikrinimo, matavimo prietaisas sugestu, jo remontas turi buti atliekamas igaliotose Bosch elektrinij jrankiu remonto dirbtuvëse. Patys neatidarykite matavimo prietaiso.

Teiraudamiesi informacijos ir užsakydami atsargines dalis, butinai nurodykite desimtzenklj gaminio numerj, nurodytaj prietaiso firminije lenteleje.

Klientu aptarnavimo skyrius ir clientu konsultavimo tarryba

Lietuva

Bosch jrankiu servisas

Informacijos tarryba: [phone]

Irankiy remontas: [phone]

Faksas: [phone]

El. pastas: [e-mail]

Salinimas

Matavimo prietaaisai, papildoma jranga ir pakuoté turi buti surenkami ir perdirbami aplinkai nekenksmingu budu.

Matavimo prietaisu, akumulatoriuy bei bateriju nemeskite j buitiniu atlieku konteinerius!

Tik ES šalims:

Pagal Europos direktyva 2002/96/EB, naudoti nebetinkami matavimo jrankiai ir, pagal Europos direktyva 2006/66/EB, pazeisti ir išeikvoti akumuliatoriali bei baterijos turi buti surenkami atskirai ir perdirbami aplinkai nekensmingu budu.

Galimi pakeitimai.
