NAVODILA ZA UPORABO DT0551 AB SKIL

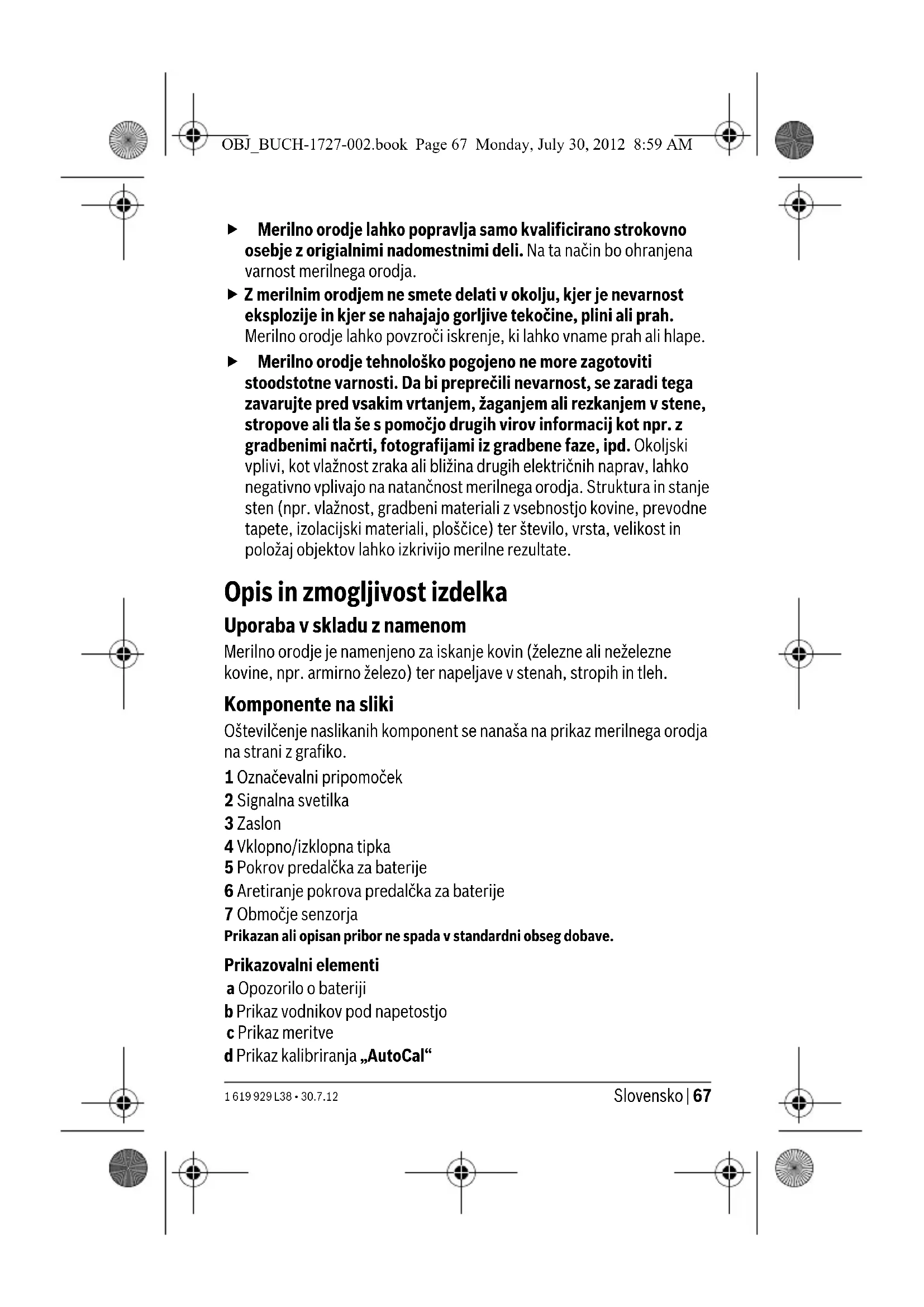

Merilno orodje lahko popravlja samo kvalificirano strokovno osebje z origialnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilnega orodja.
Z merilnim orodjem ne smete delati v okolju, kjer je nevarnost eksplozije in kjer se nahajajo gorljive tekocine, plini ali prah. Merilno orodje lahko povzroci iskrenje, ki lahko vname prah ali hlape.
Merilno orodje tehnolosko pogojeno ne more zagotoviti stoodstote varnosti. Da bi prepreci nevarnost, se zaradi tega zavarujte pred vsakim vrtanjem, zaganjem ali rezkanjem v stene, stropove ali tla s pomojc do drugih virov informacij kot nth. z gradbenimi nacrti, fotografijami iz gradbene faze, ipd. Okoljski vplivi, kot vlaznost zraka ali blizina drugih elektricnih naprav, lahko negativno vplivajo na natancnost merilnega orodja. Struktura in stanje sten (npr. vlaznost, gradbeni materiali z vsebstoj kovine, prevodne tapete, izolacijski materiali, plošice) ter stevilo, vrsta, velikost in položaj objektov lahko izkrivijo merilne rezultate.

Opis inzmogljivost izdelka

Uporaba v skladu z namenom

Merilno orodje je namejeno za iskanje kovin (zelezne ali nezelezne kovine, opr. armirno zelezo) ter napeljave v stenah, stropih in tleh.

K部件 n sliki

Ostevilcenje naslikanih component se nanaša na prikaz merilnega orodja na strani z grafiko.

1 Označevalni pripomoček
2 Signalna svetilka
3 Zaslon
4 Vklopno/izklopna tipka
5 Pokrov predalčka za baterijee
6 AretiranjePokrova predalcka za baterije
7 Obmoje senzorja

Prikazan ali opisan pribor ne spada v standardni obseg dobave.

Prikazovalni elementi

a Opozorilo o bateriji
b Prikaz vodnikov pod napetostjo
c Prikaz meritve
d Prikaz kalibriranja „AutoCal"

Tehnični podatki

Digitalni lokator DT0551
Številka artikla F 015 055 101
Maks. globina iskanja:
-Železove kovine	50 mm
- neželezne kovine (bakrena cev)	50 mm
- bakreni vodniki (pod napetostjo)*	30 mm
Izklopna avtomatika po približno 10 min
Delovna temperatura	0 °C...+40 °C
Temperatura skladiščenja	-20 °C...+70 °C
Relativna zračna vlaga maks. 80 %
Baterija 1x9V6LR61
Trajanje obratovanja pribl. 4,5 h
Teža po EPTA-Procedure 01/2003 0,2 kg
*manjaša globina iskanja pri vodnikih, ki niso pod napetostjo
▶ Oodvisno od materiala in velikosti objektov ter materiala in stanja podloge je lahko merilni rezultat glede na globino lokaliziranja in natančnost tudi slabši.

Montaža

Namestitev/zamenjaba baterije

Pri uporabi merilnega orodja priporoćamo uporabo alkalinh manganskih baterij.

Če Želite odpretiPokrov predalčka za baterijo 5 pritisnite aretiranje 6 v smeri pušće inPoklopitePokrov predalčka za baterijo navzdol. Vstavite prilozeno baterijo.Pri tem pazite na pravlnost polov.

Če opozorilo o bateriji a zasveti na displeju, lahko merite še ca. 1 h. Če opozorilo o bateriji a utripa, lahko merite še pribl. 10 min. Če poleg opozorila o bateriji utripa tudi rdeča signalna svetilka 2, merjenje ni več mogoće in morate baterijo zamenjati.

• Ce merilnega orodja daljČasa ne boste uporabljali, odstranite iz njega baterijo. Med daljsim skladišcenjem lahko baterija korodira ali se samodejno izprazni.

Delovanje

Zagon

Zavarujte merilno orodje pred vlago in direktnim soncnim sevanjem.
Ne izpostavljaje merilnega orodja ekstremnim temperaturam ali ekstremnenu nihanju temperature. Poskrbite za to, da nth. ne bo lezalo dalj casa v avtomobilu. Ce je merilno orodje bilo izpostavljeno vecjim temperaturnim nihanjem, majprej pustite, da se temperatura pred uporabo uravna. Pri ekstremnih temperaturah ali temperturnih nihanjih se lahko poskoduje natancnost delovanja merilnega orodja.
Preprecite moche sunke v merilno orodje ali padce na tla.

Vklop/izklop

Pred vklopom merilnega orodja preverite, ce je obmoce je senzorja 7 suho. Merilno orodje po potrebi obrisite s krpo.

Za vklop meriilnega orodja pritisnite vklopno/izklopno tipko 4.

Po katkem avtotestu je merilno orodje pripravljeno za obratovanje. Pripravljenost za delovanje se prikaze s kaveljckom za prikazom za kalibriranje „AutoCal“ d.

Za izklop merilnega orodja pritisnite vklopno/izklopno tipko 4 na merilnem orodju.

Če se prbl. 10 min ne izvajao meritve, potem se merilno orodje zaradi varovanja baterije avtomatsko izklopi.

Preden boste priceli z vrtanjem, zaganjem ali rezkanjem v steno, se morate pred nevarnostjo zavarovati tudi s pomocjo drugih virov informacij. Vplivi okolice ali struktura stene lahko vplivajo na rezultate merjenja, zato lahko kljub tem obstaja nevarnost, ceprav prikazovalnik ne prikazuje objekta v senzorskem območju (signalna svetilka 2 sveti zeleno).

Vrste delovanja

Merilno orodje preiskuje predmete, ki se nahajao pod območjem s senzorji 7.

Iskanje kovinskih predmetov

Po vklopu signalna svetilka 2 sveti zeleno.

Namestite merilno orodje na povrsino, ki jo zeelite pregledati in jo premikajte v stranski smeri.

• Če se na tleh lokalizira kovinskega objekta, sveti signalna svetilka 2 še naprej zeleno, v prikazu c se ne pojavin nobena Črta in tudi zvočnega signala ne boste zašali.
• Ko se merilno orodje priblizuje kovinskemu objektu, se pojavi crta v merilnem prikazu c in signalna svetilka 2 sveti oranzno (oranzna barva variira glede na kot pogleda in vdor svetlobe).
• Nad kovinskim objektom sveti signalna svetilka 2 rdeče, v prikazu c se pojav več Ľrt in zašišite trajajoc zvočni signal.
  Tudi pri oranžni signalni svetilki 2 se lahko kovinski objekt nahaja pod senzorskim območjem.

Ko se prvic pomaknete cz, se pozicija kovinskega objekta le grobo dolovi. Ce se veckrat pomaknete cz kovinski objekt, je razpoznavanje objekta vedno preciznejse. Po veckratnem pomikanju cz kovinski objekt (ne da bi pri tem privzdignili merilno orodje podlage) se lahko natancno dolovi pozicija kovinskega objekta: Ce sveti signalna svetilka 2 rdece inzaslišite zvočni signal, leži kovinski objekt pod senzorsko sredino.

Iskanje vodnikov pod napetostjo

Merilno orodje prikazuje vodnike z napetostjo med 110 V in 400 V in s frekvenco, ki je zelo razsrjena (izmenični tok med 50 in 60 Hz). Drugih vodnikov (enosmerni tok, visja/nižja frekvenca ali napetost) ter vodnikov, ki niso pod napetostjo, ni moč zanesljivo najti, v danem primuru se lahko prikažejo le kot kovinski objekti.

Pri vsakem merjenju se avtomatsko išćejo vodniki, ki so pod napetostjo. Če se najde vodnik, ki je pod napetostjo, se na displeju prikaže b. Ponovno premaknite merilno orodje preko povrsine, da bi taklo lahko natančneje lokalizirali vodnik, ki je pod napetostjo. Po večkratnem pomikanju Čez kovinski objekt se lahko natančno dolovi pozicija objekta, ki je pod napetostjo. Če je merilno orodje zelo blizu v vodnika, potem utripa signalna svetilka 2 rdeče in zvočni signal zadoni s hitrim zaporedjem zvoka.

Vodnike pod napetostjo boste laje našli, Če bodo na iskani vodnik priključeni in prižgani porabniki (na primer luči, aparati). Vodnike pod

napetostjo 110 V, 230 V in 400 V (izmenični tok) boste našli s priblžno enako zmogljivostjo orodja.

Pod dolocenimi pogoji (kot npr. za kovinskimi povrsinami ali za povrsinami z visoko vsebnostjo vode) se vodniki, ki so pod napetostjo, ne morejo z gotovostjo najti. Če se v vecjem področju prikaže merska vrednost c, potem material elektricno izolira in iskanje vodnikov, ki so pod napetostjo, ni vec zanesljivo.

Navodila za delo

Načelno so lahko merilni rezultati zaradi dolocenih pogojev v okolici okrnjeni. K tem spadajo NPR. blizina naprav, ki povzroćaj močna magnetna ali elektromagnetna polja, mokrota, kovinski materiali sestavnih delov, z aluminijem prekrita izolacija sredstva ter prevodne tapete ali plošće. Zaradi tega upostevejte pred vrtanjem,Žaganjem ali rezkanjem v stene,stropove ali tla tudi druge informacijske vire (npr. gradbene načre).

Oznacevanje predmetov

Najdene objekte lahko po potrebi markirate. Pri maksimalno intenzivnem signaliziranju merilnega prikaza c, se nahaja sredina objekte neosredno pod signalno svetilko 2 v sredini senzorskega območja 7. Omejitev objekte lahko najdete s pomoćjo menjavanja signalne svetilke 2 od orangné k rdeci. Narišite Željeno mesto s pomoćjo treh oznacevalnih pripomockov 1 na steno.

Prikaz „AutoCal“

Če kljukica za prikazom kalibriranja „AutoCal“ d dalj časa utripa ali ni vec vidna, merjenje ne bo vec zanesljivo. V takemprimeru dostavite merilno orodje v pooblasćeno servisno delavnico Bosch.

Vzdrževanje in servisiranje

Vzdrževanje in cisčenje

Če prikaz meritve c stalno odklanja, Čeprav se v blizini merilnega orodja ne nahaja noben kovinski objekt, lahko merilno orodje ročno kalibrirate. V ta namen odstranite vse objekte iz blizine merilnega orodja (tudi kovinske ročne ure ali prstane) in držite merilno orodje v zrak. Pri izklopljenem merilnem orodju pritisnite vklopno/izklopno tipko 4 takdo dolgo, da bo signalna svetilka 2 svetila orangno. Nato spustite tipko. Če je kalibriranje bilo uspešno, se merilno orodje po nekaj sekundah ponovno vklopi in je takto pripravljeno za uporabo.

Če prične signalna svetilka 2 med kalibriranjem menjacoče svetiti zeleno in orangžno, se nahaja kovinski objekt preblizu merilnega orodja in kalibriranje ni možno. Odstranite kovinski objekt in ponovite postopek kalibriranja.

Umazanijo odstranite s suho, mehko krpo. Uporaba cistil ali razredcil ni dovoljena.

V podroćju senzorja 7 na sprednji in hrbstni strani merilnega orodja ne namesčajte nalepk ali plošćic, še posebno ne kovinskih. Le-temoteče vplivajo na funkcijo merjenja.

Če merilna naprava kljub skrbnim postopkom proizvodnje in preizkusov ne deluje, morate poskrbeti za to, da se popravilo izvede s strani pooblascenega servisa za elektricna orodja Bosch. Merilnega orodja sami ne smete odpirati.

V primeru kakrsnihkoli vprašanj in pri narocanju nadomestnih delov obvezno navedite 10-mestno stevilko articla, ki se nahaja na tipski plošcici merilnega orodja.

Servis in svetovanje

Slovensko

Top Service d.o.o.

Celovska 172

1000 Ljubljana

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

Odlaganje

Merilna orodja, pribor in embalažo oddajte v okolju prijazno ponovno predelavo.

Merilna orodja in akumulatorskih baterij/baterij ne smete odvreci med hisne odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES se morajo merilna orodja, ki niso vec v uporabi ter v skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati loceno in jih okolju prijazno reciklirati.

Pridržujemo si pravico do spremb.
