BEDIENUNGSANLEITUNG DT0551 AB SKIL

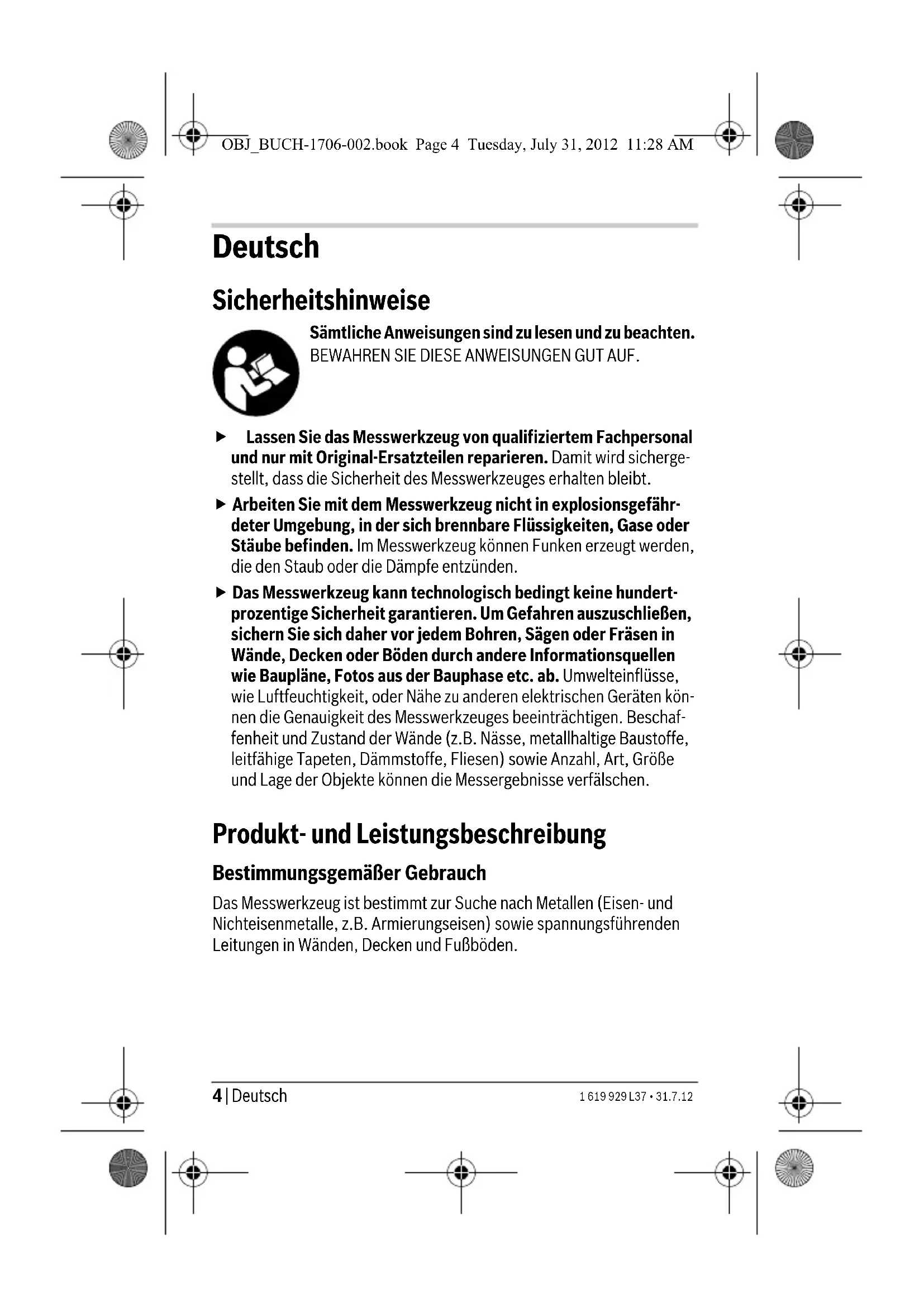

OBJ_BUCH-1706-002.book Page 3 Tuesday, July 31, 2012 11:28 AM4 | Deutsch 1 619 929 L37 • 31.7.12 Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF. f Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. f Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefähr- deter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. f Das Messwerkzeug kann technologisch bedingt keine hundert- prozentige Sicherheit garantieren. Um Gefahren auszuschließen, sichern Sie sich daher vor jedem Bohren, Sägen oder Fräsen in Wände, Decken oder Böden durch andere Informationsquellen wie Baupläne, Fotos aus der Bauphase etc. ab. Umwelteinflüsse, wie Luftfeuchtigkeit, oder Nähe zu anderen elektrischen Geräten kön- nen die Genauigkeit des Messwerkzeuges beeinträchtigen. Beschaf- fenheit und Zustand der Wände (z.B. Nässe, metallhaltige Baustoffe, leitfähige Tapeten, Dämmstoffe, Fliesen) sowie Anzahl, Art, Größe und Lage der Objekte können die Messergebnisse verfälschen. Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zur Suche nach Metallen (Eisen- und Nichteisenmetalle, z.B. Armierungseisen) sowie spannungsführenden Leitungen in Wänden, Decken und Fußböden. OBJ_BUCH-1706-002.book Page 4 Tuesday, July 31, 2012 11:28 AMDeutsch | 5 1 619 929 L37 • 31.7.12 Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. 1 Markierungshilfe 2 Signalleuchte 3 Display 4 Ein-Aus-Taste 5 Batteriefachdeckel 6 Arretierung des Batteriefachdeckels 7 Sensorbereich Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Liefer- umfang. Anzeigenelemente a Batteriewarnung b Anzeige von spannungsführenden Leitungen c Messanzeige d Kalibrierungsanzeige „AutoCal“ Technische Daten Digitales Ortungsgerät DT0551 Sachnummer F 015 055 101 max. Erfassungstiefe: – Eisenmetalle – Nichteisenmetalle (Kupferrohr) – Kupferleitungen (spannungsführend)* 50 mm 50 mm 30 mm Abschaltautomatik nach ca. 10 min Betriebstemperatur 0°C...+40°C Lagertemperatur –20 °C...+70 °C Relative Luftfeuchte max. 80 % Batterie 1x9V6LR61 Betriebsdauer ca. 4,5 h Gewicht entsprechend EPTA-Procedure 01/2003 0,2 kg

• geringere Erfassungstiefe bei nicht spannungsführenden Leitungen f Abhängig von Material und Größe der Objekte sowie Material und Zustand des Untergrundes kann das Messergebnis hinsichtlich Erfassungstiefe und Genauigkeit schlechter ausfallen. OBJ_BUCH-1706-002.book Page 5 Tuesday, July 31, 2012 11:28 AM6 | Deutsch 1 619 929 L37 • 31.7.12 Montage Batterie einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali- Mangan-Batterien empfohlen. Zum Öffnen des Batteriefachdeckels 5 drücken Sie die Arretierung 6 in Pfeilrichtung und klappen den Batteriefachdeckel nach unten. Setzen Sie die mitgelieferte Batterie ein. Achten Sie dabei auf die richtige Polung. Leuchtet die Batteriewarnung a im Display auf, dann können Sie noch ca. 1 h messen. Blinkt die Batteriewarnung a, sind noch ca. 10 min Messung möglich. Blinkt zusätzlich zur Batteriewarnung die Signalleuchte 2 rot, dann ist keine Messung mehr möglich und Sie müssen die Batterie wech- seln. f Nehmen Sie die Batterie aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterie kann bei längerer Lagerung korrodieren oder sich selbst entladen. Betrieb Inbetriebnahme f Schützen Sie das Messwerkzeug vor Nässe und direkter Sonnen- einstrahlung. f Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht län- gere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Be- trieb nehmen. Bei extremen Temperaturen oder Temperaturschwan- kungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. f Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges. Ein-/Ausschalten f Stellen Sie vor dem Einschalten des Messwerkzeugs sicher, dass der Sensorbereich 7 nicht feucht ist. Reiben Sie das Messwerkzeug gegebenenfalls mit einem Tuch trocken. Drücken Sie zum Einschalten des Messwerkzeugs die Ein-Aus-Taste 4. Nach einem kurzen Selbsttest ist das Messwerkzeug betriebsbereit. Die Betriebsbereitschaft wird durch einen Haken hinter der Kalibrierungsan- zeige „AutoCal“ d angezeigt. OBJ_BUCH-1706-002.book Page 6 Tuesday, July 31, 2012 11:28 AMDeutsch | 7 1 619 929 L37 • 31.7.12 Zum Ausschalten des Messwerkzeugs drücken Sie die Ein-Aus-Taste 4. Erfolgt ca. 10 min lang keine Messung, dann schaltet sich das Messwerk- zeug zur Schonung der Batterie automatisch ab. f Bevor Sie in die Wand bohren, sägen oder fräsen, sollten Sie sich noch durch andere Informationsquellen vor Gefahren sichern. Da die Messergebnisse durch Umgebungseinflüsse oder die Wandbeschaf- fenheit beeinflusst werden können, kann Gefahr bestehen, obwohl die Anzeige kein Objekt im Sensorbereich anzeigt (die Signalleuchte 2 leuchtet grün). Betriebsarten Das Messwerkzeug detektiert Objekte unterhalb des Sensorbereiches 7. Metallobjekte suchen Nach dem Einschalten leuchtet die Signalleuchte 2 grün. Setzen Sie das Messwerkzeug auf die zu untersuchende Oberfläche und bewegen Sie es seitlich. – Ist im Untergrund kein Metallobjekt erkennbar, dann leuchtet die Sig- nalleuchte 2 weiterhin grün, in der Messanzeige c erscheint kein Bal- ken und es ertönt kein Signalton. – Nähert sich das Messwerkzeug einem Metallobjekt, erscheint ein Bal- ken in der Messanzeige c und die Signalleuchte 2 leuchtet orange (der orange Farbton variiert je nach Blickwinkel und Lichteinfall). – Über einem Metallobjekt leuchtet die Signalleuchte 2 rot, in der Mess- anzeige c erscheinen mehrere Balken und es ertönt ein Dauerton. f Auch bei oranger Signalleuchte 2 kann sich ein Metallobjekt unter- halb des Sensorbereichs befinden. Beim ersten Überfahren wird die Position des Metall- objekts nur grob angezeigt. Wenn Sie das Metallobjekt mehrmals mit dem Messwerkzeug überfahren, wird die Objekterkennung immer präziser. Nach mehrma- ligem Überfahren (ohne das Messwerkzeug vom Un- tergrund abzuheben) kann die Position des Metallob- jektes genau angezeigt werden: Leuchtet die Signal- leuchte 2 rot und ertönt der Signalton, liegt das Metallobjekt unterhalb der Sensormitte. OBJ_BUCH-1706-002.book Page 7 Tuesday, July 31, 2012 11:28 AM8 | Deutsch 1 619 929 L37 • 31.7.12 Spannungsführende Leitungen suchen Das Messwerkzeug zeigt Leitungen an, die Spannung zwischen 110 V und 400 V führen und deren Frequenz dem weit verbreiteten Standard (Wechselstrom mit 50 bzw. 60 Hz) entspricht. Andere Leitungen (Gleich- strom, höhere/niedrigere Frequenz oder Spannung) sowie nicht span- nungsführende Leitungen können nicht zuverlässig gefunden werden, sie werden aber gegebenenfalls als Metallobjekte angezeigt. Die Suche nach spannungsführenden Leitungen erfolgt automatisch bei jeder Messung. Wird eine spannungsführende Leitung gefunden, er- scheint im Display die Anzeige b. Bewegen Sie das Messwerkzeug wie- derholt über die Fläche, um die spannungsführende Leitung genauer zu lokalisieren. Nach mehrmaligem Überfahren kann die Position der span- nungsführenden Leitung sehr genau angezeigt werden. Ist das Mess- werkzeug sehr nahe an der Leitung, dann blinkt die Signalleuchte 2 rot und der Signalton ertönt mit schneller Tonfolge. Spannungsführende Leitungen können leichter gefunden werden, wenn Stromverbraucher (z.B. Leuchten, Geräte) an der gesuchten Leitung ange- schlossen und eingeschaltet werden. Leitungen mit 110 V, 230 V und 400 V (Drehstrom) werden mit ungefähr derselben Suchleistung gefunden. Unter bestimmten Bedingungen (wie z.B. hinter Metalloberflächen oder hinter Oberflächen mit hohem Wassergehalt) können spannungsführende Leitungen nicht sicher gefunden werden. Wird über einem größeren Bereich überall ein Messwert c angezeigt, dann schirmt das Material elek- trisch ab und die Suche nach spannungsführenden Leitungen ist nicht zuverlässig. Arbeitshinweise f Die Messergebnisse können prinzipbedingt durch bestimmte Um- gebungsbedingungen beeinträchtigt werden. Dazu gehören z.B. die Nähe von Geräten, die starke magnetische oder elektromagne- tische Felder erzeugen, Nässe, metallhaltige Baumaterialien, alu- kaschierte Dämmstoffe sowie leitfähige Tapeten oder Fliesen. Be- achten Sie deshalb vor dem Bohren, Sägen oder Fräsen in Wände, Decken oder Böden auch andere Informationsquellen (z.B. Baupläne). Objekte markieren Sie können gefundene Objekte bei Bedarf markieren. Bei maximalem Ausschlag der Messanzeige c befindet sich die Mitte des Objektes direkt unter der Signalleuchte 2 in der Mitte des Sensorbereichs 7. Die Grenzen OBJ_BUCH-1706-002.book Page 8 Tuesday, July 31, 2012 11:28 AMDeutsch | 9 1 619 929 L37 • 31.7.12 eines Objektes können Sie durch den Wechsel der Signalleuchte 2 von orange zu rot finden. Zeichnen Sie die gewünschte Stelle mittels der drei Markierungshilfen 1 an der Wand an. Anzeige „AutoCal“ Blinkt der Haken hinter der Kalibrierungsanzeige „AutoCal“ d über län- gere Zeit oder wird er nicht mehr angezeigt, kann nicht mehr zuverlässig gemessen werden. Senden Sie das Messwerkzeug in diesem Fall an eine autorisierte Bosch-Kundendienststelle. Wartung und Service Wartung und Reinigung Schlägt die Messanzeige c dauerhaft aus, obwohl sich kein Objekt aus Me- tall in der Nähe des Messwerkzeugs befindet, kann das Messwerkzeug manuell kalibriert werden. Entfernen Sie dazu alle Objekte aus der Nähe des Messwerkzeugs (auch Armbanduhr oder Ring aus Metall) und halten Sie das Messwerkzeug in die Luft. Drücken Sie bei ausgeschaltetem Mess- werkzeug die Ein-Aus-Taste 4 so lange, bis die Signalleuchte 2 orange leuchtet. Lassen Sie dann die Taste los. Verlief die Kalibrierung erfolg- reich, dann startet das Messwerkzeug nach einigen Sekunden neu und ist wieder betriebsbereit. Beginnt die Signalleuchte 2 während der Kalibrierung abwechselnd grün und orange zu leuchten, dann befindet sich ein Metallobjekt zu nah am Messwerkzeug und die Kalibrierung ist nicht möglich. Entfernen Sie das Metallobjekt und wiederholen Sie den Kalibrierungsvorgang. Wischen Sie Verschmutzungen mit einem trockenen, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Um die Messfunktion nicht zu beeinflussen, dürfen im Sensorbereich 7 auf der Vorder- und Rückseite des Messwerkzeugs keine Aufkleber oder Schilder, insbesondere keine Schilder aus Metall, angebracht werden. Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüfverfah- ren einmal ausfallen, ist die Reparatur von einer autorisierten Kunden- dienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht selbst. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbe- dingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an. OBJ_BUCH-1706-002.book Page 9 Tuesday, July 31, 2012 11:28 AM10 | Deutsch 1 619 929 L37 • 31.7.12 Kundendienst und Kundenberatung Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10* Fax: +49 (1805) 70 74 11* (*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 (Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerech- ten Wiederverwertung zugeführt werden. Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2002/96/EG müs- sen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müs- sen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwen- dung zugeführt werden. OBJ_BUCH-1706-002.book Page 10 Tuesday, July 31, 2012 11:28 AMEnglish | 11 1 619 929 L37 • 31.7.12 Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. English Safety Notes Read and observe all instructions. SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE. f Have the measuring tool repaired only through qualified special- ists using original spare parts. This ensures that the safety of the measuring tool is maintained. f Do not operate the measuring tool in explosive environments, such as in the presence of flammable liquids, gases or dusts. Sparks can be created in the measuring tool which may ignite the dust or fumes. f For technological reasons, the measuring tool cannot ensure 100 % certainty. To rule out hazards, safeguard yourself each time before drilling, sawing or routing in walls, ceilings or floors by means of other information sources, such as building plans, pic- tures from the construction phase, etc. Environmental influences, such as humidity or closeness to electrical devices, can influence the accuracy of the measuring tool. Surface quality and condition of the walls (e.g., moisture, metallic building materials, conductive wallpa- per, insulation materials, tiles) as well as the amount, type, size and position of the objects can lead to faulty measuring results. OBJ_BUCH-1706-002.book Page 11 Tuesday, July 31, 2012 11:28 AM12 | English 1 619 929 L37 • 31.7.12 Product Description and Specifications Intended Use The measuring tool is intended for the detection of metals (ferrous and non-ferrous metals, e.g., rebar) and “live” wires/conductors in walls, ceil- ings and floors. Product Features The numbering of the product features shown refers to the illustration of the measuring tool on the graphic page. 1 Marking aid 2 Signal LED 3 Display 4 On/Off button 5 Battery lid 6 Latch of battery lid 7 Sensor area The accessories illustrated or described are not included as standard delivery. Display Elements a Battery low indicator b “Live” wire indicator c Measuring indicator d“AutoCal” calibration indicator Technical Data Digital Detector DT0551 Article number F 015 055 101 Maximum scanning depth: – Ferrous metals – Non-ferrous metals (copper pipe) – Copper conductors (live)* 50 mm 50 mm 30 mm Automatic switch-off after approx. 10 min Operating temperature 0°C...+40°C
