NÁVOD NA OBSLUHU DT0551 AB SKIL

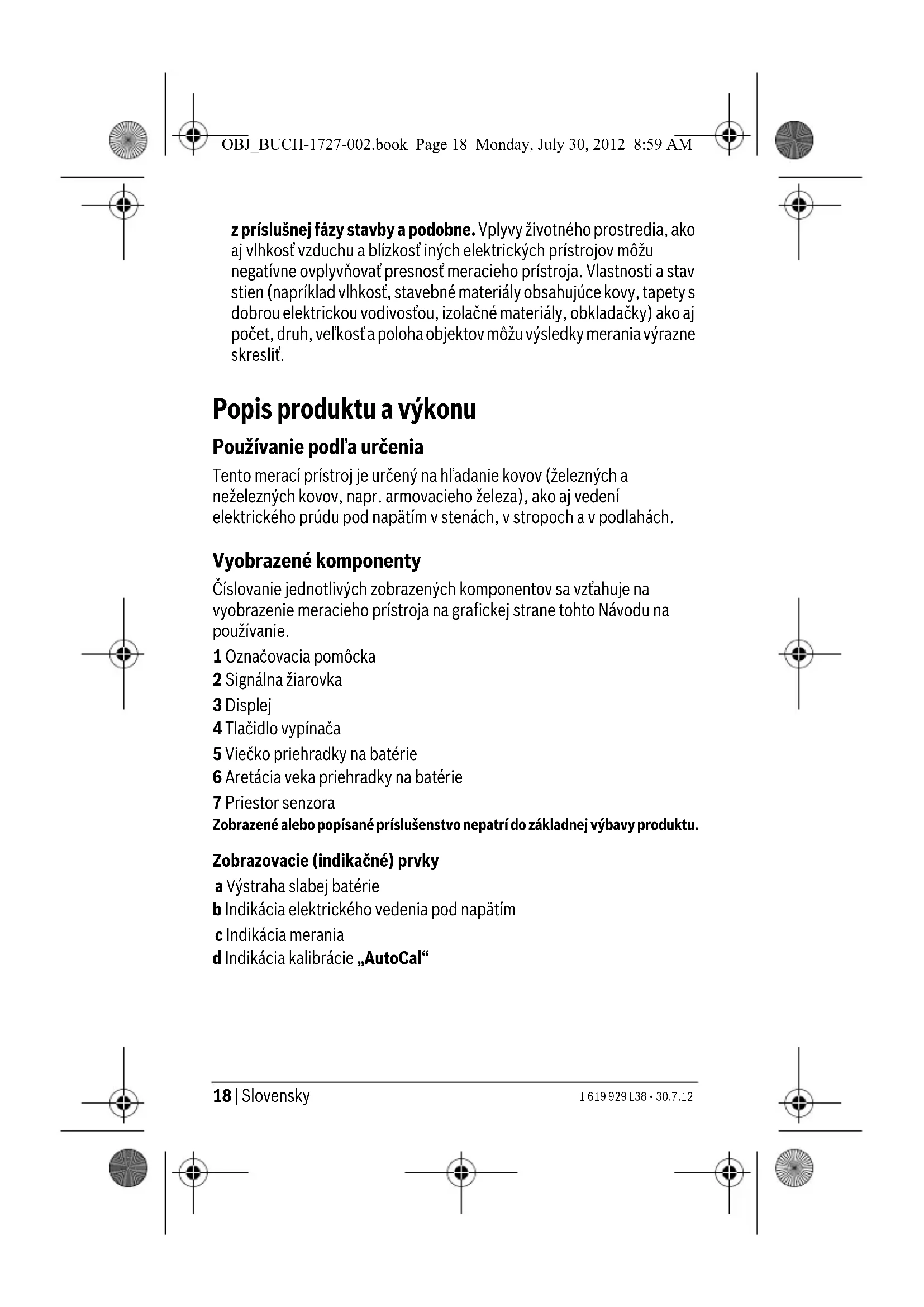

• malá vyhľadávacia hĺbka pri elektrickom vedení, ktoré nie je pod prúdom f V závislosti od materiálu a veľkosti objektov a taktiež v závislosti od materiálu a stavu podkladu môže byť výsledok merania horší – so zreteľom na vyhľadávaciu hĺbku a presnosť. OBJ_BUCH-1727-002.book Page 19 Monday, July 30, 2012 8:59 AM20 | Slovensky 1 619 929 L38 • 30.7.12 Používanie Uvedenie do prevádzky f Merací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením. f Merací prístroj nevystavujte extrémnym teplotám ani žiadnemu ko- lísaniu teplôt. Nenechávajte ho odložený dlhší čas napr. v motorovom vozidle. V prípade väčšieho rozdielu teplôt nechajte najprv merací prí- stroj pred jeho použitím temperovať na teplotu prostredia, v ktorom ho budete používať. Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byť negatívne ovplyvnená precíznosť meracieho prístroja. f Zabráňte prudkým nárazom alebo pádom meracieho prístroja. Zapínanie/vypínanie f Pred zapnutím meracieho prístroja zabezpečte, aby priestor senzora 7 nebol vlhký. Vyutierajte merací prístroj v prípade potreby dosucha handričkou. Ak chcete merací prístroj zapnúť stlačte tlačidlo vypínača 4. Po vykonaní krátkeho autotestu je merací prístroj pripravený na používanie. Pripravenosť na používanie je indikovaná háčikom za indikáciou kalibrácie „AutoCal“ d. Na vypnutie meracieho prístroja stlačte tlačidlo vypínača 4. Ak sa v priebehu približne 10 minút nevykonáva žiadne meranie, kvôli zamedzeniu vybíjania batérií sa merací prístroj automaticky vypne. f Ešte predtým ako začnete vŕtať, píliť alebo frézovať do steny, mali by ste sa chrániť pred možnými nebezpečenstvami aj pomocou informácií z iných informačných zdrojov. Pretože výsledky merania môžu byť negatívne ovplyvnené vplyvmi vonkajšieho prostredia alebo vlastnosťami steny, môže hroziť nebezpečenstvo, hoci indikácia v oblasti senzora žiaden objekt nezobrazuje (signálna žiarovka 2 svieti zeleným svetlom). Druhy prevádzky Merací prístroj zisťuje objekty pod priestorom senzora 7. Hľadanie kovových objektov Po zapnutí sa rozsvieti signálna žiarovka 2 zeleným svetlom. Položte merací prístroj na prehliadanú plochu a pohybujte ním bočne. – Keď sa v podklade nelokalizuje žiaden kovový objekt, signálna žiarovka 2 svieti naďalej zeleným svetlom, na indikácii merania c sa neobjaví žiadna čiarka a neozýva sa žiaden zvukový signál. OBJ_BUCH-1727-002.book Page 20 Monday, July 30, 2012 8:59 AMSlovensky | 21 1 619 929 L38 • 30.7.12 – Keď sa merací prístroj priblíži k nejakému kovovému objektu, objaví sa na indikácii merania c čiarka a signálna žiarovka 2 svieti oranžovým svet- lom (oranžový tón sa mení podľa uhľa pohľadu a smeru dopadu svetla). – Nad kovovým objektom svieti signálna žiarovka 2 červeno, v indikácii merania c sa objavia viaceré čiarky a zaznieva trvalý zvukový signál. f Aj keď svieti oranžová signálna žiarovka 2, môže sa pod oblasťou senzora nachádzať kovový predmet. Pri prvom prejdení nad kovovým objektom sa jeho poloha ukáže len hrubo. Keď sa prechádza ponad kovový objekt viackrát, identifikácia objektu je čoraz precíznejšia. Po viacnásobnom prejdení ponad objekt (bez toho, aby ste merací prístroj nadvihli od podkladu), môže byť poloha kovového objektu identifikovaná presne: Keď svieti signálna žiarovka červeno 2 a súčasne sa ozýva zvukový signál, kovový objekt sa nachádza pod stredom senzora. Hľadanie elektrických vedení pod napätím Tento merací nástroj zobrazuje vedenia, cez ktoré prechádza napätie v rozsahu 110 a 400 V a ktorých frekvencia zodpovedá široko rozšírenému štandardu (striedavý prúd 50 resp. 60 Hz). Iné elektrické vedenia (jednosmerný prúd, vyššia/nižšia frekvencia alebo napätie) ako aj vedenia, ktoré nie sú pod napätím, nebudú nachádzane spoľahlivo, avšak budú tiež identifikované prístrojom ako kovové objekty. Hľadanie elektrických vedení pod napätím sa uskutoční automaticky pri každom meraní. Keď bolo zistené elektrické vedenie pod napätím, na displeji sa v takomto prípade objaví indikácia b. Pohybujte merací prístroj opakovane po kontrolovanej ploche, aby ste elektrické vedenie pod napätím presnejšie lokalizovali. Po viacnásobnom prejdení po kontrolovanej ploche sa poloha elektrického vedenia pod napätím ukáže veľmi presne. Ak sa merací prístroj nachádza veľmi blízko elektrického vedenia, signálna žiarovka 2 bliká červeno a zvukový signál zaznieva v rýchlejšom slede. Elektrické vedenia pod napätím sa dajú ľahšie nájsť vtedy, keď sú na hľadané elektrické vedenie pripojené a zapnuté spotrebiče elektrického prúdu (napríklad osvetľovacie telesá, elektrické spotrebiče). Elektrické vedenia s napätím 110 V, 230 V a 400 V (striedavý prúd) sú vyhľadané tým istým hľadacím výkonom. Za určitých okolností (ako napr. za kovovými povrchmi alebo za povrchmi s vysokým obsahom vody) nemusia byť elektrické vedenia spoľahlivo OBJ_BUCH-1727-002.book Page 21 Monday, July 30, 2012 8:59 AM22 | Slovensky 1 619 929 L38 • 30.7.12 vyhľadané. Ak sa nad väčšou plochou všade indikuje meracia hodnota c, materiál vytvára elektrickú clonu a hľadanie elektrického vedenia pod napätím nebude spoľahlivé. Pokyny na používanie f Principiálne môžu byť výsledky merania negatívne ovplyvnené určitými vonkajšími podmienkami okolia merania. Sem patrí napr. blízkosť prístrojov, ktoré vytvárajú okolo seba silné magnetické alebo elektromagnetické polia, ďalej vlhkosť, stavebné materiály, ktoré obsahujú kov, izolačné materiály ako aj vodivé tapety alebo obkladačky kašírované hliníkovou fóliou a pod. Pred vŕtaním, píle- ním alebo pred frézovaním do stien, stropov alebo podláh využite aj iné zdroje informácií (napríklad stavebné plány). Označovanie objektov Nájdené objekty môžete v prípade potreby označovať. Pri maximálnej výchylke indikácie merania c sa nachádza stred objektu priamo pod signálnou žiarovkou 2 v strede oblasti senzora 7. Hranice objektu môžete nájsť vďaka zmene farby signálnej žiarovky 2 z oranžovej na červenú. Označte požadované miesto pomocou troch označovacích pomôcok 1 na stene. Indikácia „AutoCal“ Keď dlhší čas bliká háčik za indikáciou kalibrácie „AutoCal“ d alebo keď háčik nie je indikovaný, ďalšie meranie už nebude spoľahlivé. V takomto prípade zašlite merací prístroj niektorej autorizovanej servisnej opravovni výrobkov Bosch. Údržba a servis Údržba a čistenie Keď má indikácia merania c trvalú výchylku, hoci sa v blízkosti meracieho prístroja nenachádza žiaden objekt z kovu, možno merací prístroj kalibrovať manuálne. Na tento účel odstráňte všetky objekty z blízkosti meracieho prístroja (aj náramkové hodinky alebo kovový prsteň) a držte merací prístroj vo vzduchu. Pri vypnutom meracom prístroji stlačte tlačidlo vypínača 4 a držte ho stlačené tak dlho, kým sa signálna žiarovka 2 rozsvieti oranžovo. Potom tlačidlo uvoľnite. Keď prebehla kalibrácia úspešne, merací prístroj sa po niekoľkých sekundách znova spustí a je opäť pripravený na používanie. OBJ_BUCH-1727-002.book Page 22 Monday, July 30, 2012 8:59 AMSlovensky | 23 1 619 929 L38 • 30.7.12 Keď začne signálna žiarovka 2 počas kalibrácie svietiť striedavo zeleno a oranžovo, v blízkosti meracieho prístroja sa nachádza nejaký kovový predmet a kalibrácia nie je možná. Odstráňte tento kovový objekt a kalibráciu opakujte. Znečistenia utrite suchou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá. Aby nebola funkcia merania negatívne ovplyvnená, nesmiete do priestoru senzora 7 na prednej ani na zadnej strane meracieho prístroja umiestňovať žiadne nálepky alebo štítky, predovšetkým žiadne štítky z kovového materiálu. Ak by merací prístroj napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizovanej servis- nej opravovni ručného elektrického náradia Bosch. Merací prístroj sami nikdy neotvárajte. Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Servisné stredisko a poradenská služba pre zákazníkov Slovakia Tel.: +421 (02) 48 703 800 Fax: +421 (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Likvidácia Výrobok, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie. Neodhadzujte opotrebované meracie prístroje ani akumulátory/batérie do komunálneho odpadu! Len pre krajiny EÚ: Podľa Európskej smernice 2002/96/ES sa musia už nepoužiteľné meracie prístroje a podľa európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia. Zmeny vyhradené. OBJ_BUCH-1727-002.book Page 23 Monday, July 30, 2012 8:59 AM24 | Magyar 1 619 929 L38 • 30.7.12 Magyar Biztonsági előírások Olvassa el valamennyi és tartsa be valamennyi előírást. KÉRJÜK GONDOSAN ŐRIZZE MEG EZEKET AZ ELŐÍRÁSOKAT. f A mérőműszert csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy a mérőműszer biztonságos műszer maradjon. f Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszerben szikrák keletkezhetnek, amelyek a port vagy a gőzöket meggyújthatják. f A mérőműszer az alkalmazott technológia következtében nem garantálhat százszázalékos biztonságot. A veszélyek kizárására ezért falakban, mennyezetekben és padlóborításokban végrehajtandó fúrás, fűrészelés vagy marás megkezdése előtt használjon más információforrásokat (pl. építési terveket, az építés közben készített fényképfelvételeket stb.) is. Környezeti behatások, például a levegő nedvességtartalma, közeli elektromos berendezések, befolyással lehetnek a mérőműszer pontosságára. A mérési eredményeket a fal felépítése és állapota (például nedvesség, fémeket tartalmazó építési anyagok, elektromosan vezető tapéták, szigetelő anyagok, csempék) valamint a falon és a falban található tárgyak száma, fajtája, mérete és elhelyezkedése meghamisíthatja. A termék és alkalmazási lehetőségei leírása Rendeltetésszerű használat A mérőműszer a falakban, mennyezetekben és padlóborításokban fémek (vas és könnyűfémek, pl. betonvas), valamint feszültség alatt álló vezetékek keresésére szolgál. OBJ_BUCH-1727-002.book Page 24 Monday, July 30, 2012 8:59 AMMagyar | 25 1 619 929 L38 • 30.7.12 Az ábrázolásra kerülő komponensek Az ábrázolásra kerülő alkatrészek számozása a mérőműszernek az ábrákat tartalmazó oldalon található ábráira vonatkozik. 1 Jelölési segédvonal 2 Jelzőlámpa 3 Kijelző 4 Be-/ki-gomb 5 Az elemtartó fedele 6 Az elemtartó fiók fedelének reteszelése 7 Érzékelő tartomány A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Kijelző elemek a Akkumulátor figyelmeztetés b Feszültség alatt álló vezetékek kijelzése c Méréskijelzés d„AutoCal” kalibrálás kijelző Műszaki adatok Univerzális keresőkészülék DT0551 Cikkszám F 015 055 101 Legnagyobb felvételi mélység: – Vasfémek – Vason kívüli fémek (rézcsövek) – Vörösrézvezetékek (feszültség alatt)* 50 mm 50 mm 30 mm Automatikus kikapcsolás kb. 10 perc Üzemi hőmérséklet 0 °C...+40 °C Tárolási hőmérséklet –20 °C...+70 °C A levegő megengedett legmagasabb nedvességtartalma, max. 80 % Elem 1x9V6LR61 Üzemidő kb. 4,5 óra Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint 0,2 kg
