BRUKSANVISNING DT0551 AB SKIL

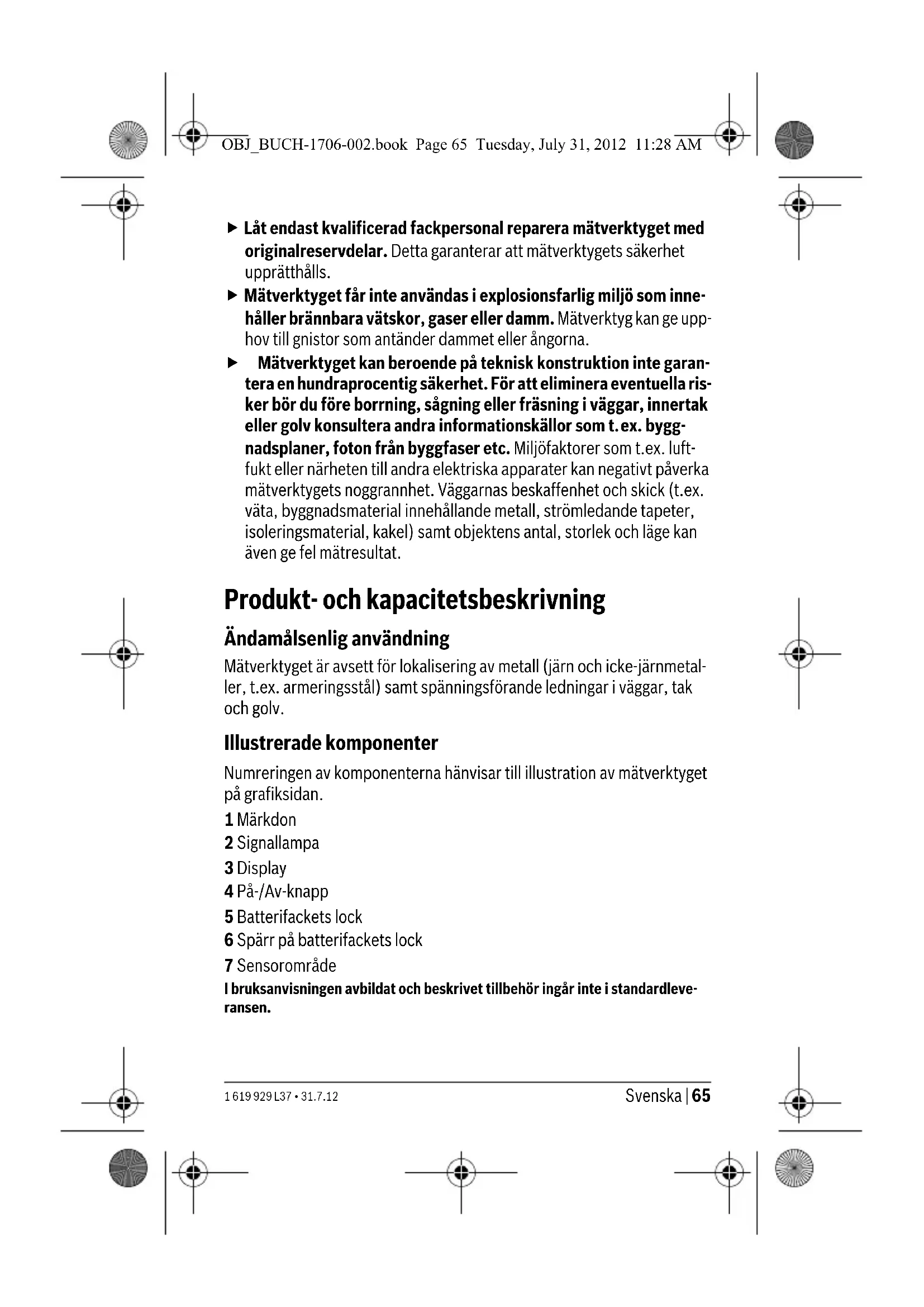

• ringa detekteringsdjup vid icke spänningsförande ledningar f Beroende på objektens material och storlek samt underlagets material och tillstånd kan mätresultatet med avseende på lokaliseringsdjup och noggrann- het bli sämre. OBJ_BUCH-1706-002.book Page 66 Tuesday, July 31, 2012 11:28 AMSvenska | 67 1 619 929 L37 • 31.7.12 Drift Driftstart f Skydda mätverktyget mot väta och direkt solljus. f Utsätt inte mätverktyget för extrema temperaturer eller tempera- turväxlingar. Lämna inte mätverktyget under en längre tid t.ex. i bilen. Om mätverktyget varit utsatt för större temperaturväxlingar låt det balanseras innan du använder det. Vid extrem temperatur eller tempera- turväxlingar kan mätverktygets precision påverkas menligt. f Undvik att utsätta mätverktyget för kraftiga stötar eller fall. In- och urkoppling f Kontrollera innan mätverktyget kopplas på att sensorområdet 7 inte är fuktigt. Om så behövs torka av mätverktyget med en trasa. Tryck för Inkoppling av mätverktyget På-Av-knappen 4. Efter en kort självtest är mätverktyget driftklart. När mätverktyget är drift- klart dyker en bock upp vid kalibreringsindikeringen ”AutoCal” d. För Frånkoppling av mätverktyget tryck på På-Av-knappen 4. Efter ca 10 min utan mätning stängs mätverktyget automatisk av för att skona batteriet. f Innan borrning, sågning eller fräsning utförs i väggen, ska du kon- sultera andra informationskällor för att säkra dig mot risker. Efter- som miljöfaktorer eller väggens beskaffenhet kan påverka mätresulta- ten, finns risker, även om inget objekt påvisas i sensorområdet (signallampan 2 lyser med grönt ljus). Driftsätt Mätverktyget detekterar objekt under sensorområdet 7. Sökning av metallobjekt Efter tillslag lyser signallampan 2 med grönt ljus. Placera mätverktyget på den yta som ska undersökas och förflytta det i sidled. – Om i objektet inget metallobjekt identifieras fortsätter signallampan 2 att lysa med grönt ljus, i mätvärdesstapeln c visas ingen stapel och ingen ljudsignal avges. – När mätverktyget närmar sig ett metallobjekt, visas en stapel i mätvär- desstapeln c och signallampan 2 lyser orange (orangefärgen varierar allt- efter blickvinkel och ljusinfall). OBJ_BUCH-1706-002.book Page 67 Tuesday, July 31, 2012 11:28 AM68 | Svenska 1 619 929 L37 • 31.7.12 – Ovanför ett metallobjekt lyser signallampan 2 med rött ljus, i mätvärdes- stapeln c dyker flera staplar upp och en kontinuerlig ljudsignal avges. f Även om signallampan 2 lyser med orange ljus kan ett metallob- jekt finnas under sensorområdet. När metallobjektet passeras första gången visas det rätt grovt. När mätverktyget förs flera gånger över metallobjektet blir objektidentifieringen allt mer exakt. Efter flera passager (utan att mätverktyget lyftas upp från underlaget) kan metallobjektets läge exakt indike- ras: Lyser signallampan 2 med rött ljus och avges en ljudsignal, ligger metallobjektet under sensorns cen- trum. Sökning av spänningsförande ledningar Mätverktyget indikerar ledningar som har en spänning mellan 110 V och 400 V och en frekvens som motsvarar gängse standard (växelström med 50 eller 60 Hz). Andra ledningar (med likström, högre/lägre frekvens eller spänning) samt ledningar utan spänning kan inte tillförlitligt hittas, men eventuellt visas de som metallobjekt. Vid varje mätning uppsöks automatiskt spänningsförande ledningar. När en spänningsförande ledning lokaliserats visar displayen b. Fortsätt att förflytta mätverktyget över ytan för exaktare lokalisering av den spän- ningsförande ledningen. Efter upprepade passager visas den spännings- förande ledningen exakt. Är mätverktyget mycket nära ledningen blinkar signallampan 2 med rött ljus och en ljudsignal avges i korta intervaller. Spänningsförande ledningar kan lokaliseras lättare om strömförbrukare (t.ex. lampor, apparater) är anslutna till ledningen och påkopplade. Led- ningar med 110 V, 230 V och 400 V (trefasström) kan lokaliseras med ungefär samma effekt. Under vissa villkor (som t.ex. bakom metallytor eller bakom ytor med hög vattenhalt) kan spänningsförande ledningar inte alltid upptäckas. Om ett mätvärde c visas över ett större område avskärmar materialet elektriskt och lokaliseringen av spänningsförande ledningar är inte tillförlitlig. Arbetsanvisningar f Mätresultaten kan principberoende menligt påverkas av vissa omgivningsvillkor. Detta kan t.ex. vara apparater i närheten som alstrar kraftiga magnetiska eller el-magnetiska fält, väta, metall- haltiga byggmaterial, aluminiumdubblerade isoleringsmaterial OBJ_BUCH-1706-002.book Page 68 Tuesday, July 31, 2012 11:28 AMSvenska | 69 1 619 929 L37 • 31.7.12 eller ledande tapeter och kakel. Konsultera före borrning, sågning eller fräsning i väggar, tak eller golv även andra informationskällor (t.ex. byggnadsritningar). Uppmärkning av objekt Lokaliserade objekt kan vid behov märkas ut. Vid maximalt utslag i mät- värdesstapeln c befinner sig objektets centrum direkt under signallampan 2 i centrum på sensorområdet 7. Objektets gränser kan hittas med hjälp av att signallampan 2 växlar från orange till rött ljus. Märk stället på väggen med de tre märkdonen 1. Indikering ”AutoCal” Blinkar bocken bakom kalibrerinssymbolen ”AutoCal” d under en längre tid eller inte alls, är en pålitlig mätning inte längre möjlig. Skicka i detta fall mätverktyget till en auktoriserad Bosch-serviceverkstad. Underhåll och service Underhåll och rengöring Om mätvärdesstapeln c ger ett konstant utslag även om inget metallob- jekt finns i närheten av mätverktyget kan det kalibreras manuellt. Avlägsna alla objekt som finns i närheten av mätverktyget (även arm- bandsur och metallring) och håll mätverktyget i luften. Tryck vid från- kopplat mätverktyg På-Av-knappen 4 tills signallampan 2 lyser med orange ljus. Släpp sedan knappen. Om kalibreringen lyckats, startar mät- verktyget på nytt efter några sekunder och är därefter driftklart. När signallampan 2 under kalibrering lyser turvis med grönt och orange ljus, befinner sig ett metallobjekt för nära mätverktyget och kalibrering är inte möjlig. Flytta bort metallobjektet och upprepa kalibreringen. Torka av mätverktyget med en torr, mjuk trasa. Använd inte rengörings- eller lösningsmedel. För att inte påverka mätresultaten får inom sensorområdet 7 på detek- torns fram- och baksida varken dekaler eller skyltar placeras och absolut inte skyltar av metall. Om störningar uppstår i mätverktyget trots exakt tillverkning och sträng kontroll bör reparationen utföras av en auktoriserad serviceverkstad för Bosch elverktyg. Ta inte isär mätverktyget på egen hand. Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnum- mer som består av 10 siffror och som finns på mätverktygets typskylt. OBJ_BUCH-1706-002.book Page 69 Tuesday, July 31, 2012 11:28 AM70 | Norsk 1 619 929 L37 • 31.7.12 Kundservice och kundkonsulter Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte mätverktyg och inte heller batterier i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2002/96/EG måste obruk- bara mätverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier sepa- rat omhändertas och på miljövänligt sätt lämnas in för återvinning. Ändringar förbehålles. Norsk Sikkerhetsinformasjon Les og følg alle instruksene. TA GODT VARE PÅ DISSE INSTRUKSENE. f Måleverktøyet skal alltid kun repareres av kvalifisert fagpersona- le og kun med originale reservedeler. Slik opprettholdes måleverk- tøyets sikkerhet. f Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverk- tøyet kan det oppstå gnister som kan antenne støv eller damper. OBJ_BUCH-1706-002.book Page 70 Tuesday, July 31, 2012 11:28 AMNorsk | 71 1 619 929 L37 • 31.7.12 f Måleverktøyet kan av teknologiske grunner ikke garantere full sikkerhet. For å utelukke farer må du sjekke andre informasjons- kilder som konstruksjonstegninger, bilder fra byggetiden etc. før hver boring, saging eller fresing i vegger, tak eller gulv. Miljøinnfly- telser som luftfuktighet eller nærhet til andre elektriske maskiner kan innskrenke måleverktøyets nøyaktighet. Veggenes type og tilstand (f.eks. fuktighet, metallholdige byggematerialer, lededyktige tapeter, isolasjonsmaterialer, fliser) og antall, type, størrelse og posisjon til ob- jektene kan forfalske måleresultatene. Produkt- og ytelsesbeskrivelse Formålsmessig bruk Måleverktøyet er beregnet til søking etter metall (jern- og ikke-jern-metall, f.eks. armeringsjern) og spenningsførende ledninger i vegger, tak og gulv. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av må- leverktøyet på illustrasjonssiden. 1 Markeringshjelp 2 Signallampe 3 Display 4 På-/av-tast 5 Deksel til batterirom 6 Låsing av batteridekselet 7 Sensorområde Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Visningselementer a Batterivarsel b Anvisning av spenningsførende ledninger c Måleanvisning d Kalibreringsanvisning «AutoCal» OBJ_BUCH-1706-002.book Page 71 Tuesday, July 31, 2012 11:28 AM72 | Norsk 1 619 929 L37 • 31.7.12 Tekniske data Montering Innsetting/utskifting av batteri Til drift av måleverktøyet anbefales det å bruke alkali-mangan-batterier. Til åpning av batteriromdekselet 5 trykker du låsen 6 i pilretning og slår ned batteriromdekselet. Sett inn medlevert batteri. Pass samtidig på kor- rekt poling. Lyser batterivarselet a i displayet, kan du fremdeles måle i ca. 1 h. Blinker batterivarselet a, er det mulig med enda ca. 10 min måling. Blinker signal- lampen i tillegg til battervarselet 2 rødt, er måling ikke lenger mulig og du må skifte batteriet. f Ta batteriet ut av måleverktøyet, når du ikke bruker det over len- gre tid. Batteriet kan korrodere ved lengre tids lagring eller lades ut automatisk. Digital detektor DT0551 Produktnummer F 015 055 101 Max. registreringsdybde: – Jernmetaller – Ikkejern-metaller (kopperrør) – Kopperledninger (spenningsførende)* 50 mm 50 mm 30 mm Automatisk utkopling etter ca. 10 min Driftstemperatur 0°C...+40°C Lagertemperatur –20 °C...+70 °C Relativ luftfuktighet max. 80 % Batteri 1x9V6LR61 Driftstid ca. 4,5 h Vekt tilsvarende EPTA-Procedure 01/2003 0,2 kg
