GEBRUIKSAANWIJZING DT0551 AB SKIL

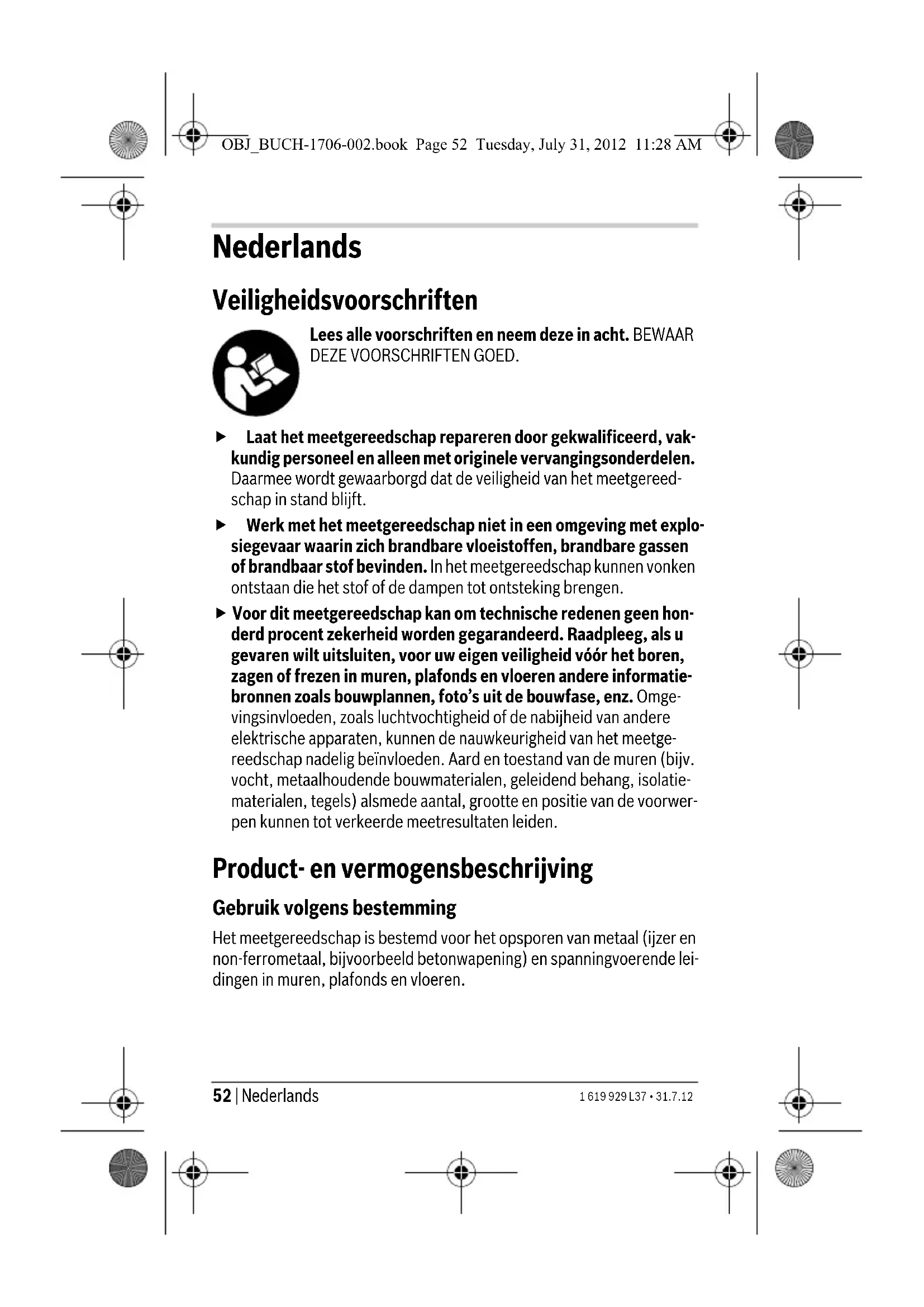

• Kleinere detectiediepte bij niet-spanningvoerende leidingen f Afhankelijk van materiaal en grootte van het voorwerp en materiaal en toe- stand van de ondergrond kan het meetresultaat ten aanzien van registratie- diepte en nauwkeurigheid slechter uitvallen. OBJ_BUCH-1706-002.book Page 53 Tuesday, July 31, 2012 11:28 AM54 | Nederlands 1 619 929 L37 • 31.7.12 Montage Batterij inzetten of vervangen Voor het gebruik van het meetgereedschap worden alkalimangaanbatte- rijen geadviseerd. Als u het batterijvakdeksel 5 wilt openen, drukt u op de vergrendeling 6 in de richting van de pijl en klapt u het batterijvakdeksel omlaag. Plaats de meegeleverde batterij. Let daarbij op de juiste poolaansluitingen. Als de batterijwaarschuwing a in het display brandt, kunt u nog ongeveer 1 uur meten. Als de batterijwaarschuwing a knippert, kunt u nog ongeveer 10 minuten meten. Als naast de batterijwaarschuwing het lichtsignaal 2 rood knippert, is geen meting meer mogelijk en moet u de batterij ver- vangen. f Neem de batterij uit het meetgereedschap als u het gedurende lange tijd niet gebruikt. De batterij kan, als deze lang wordt bewaard, roesten of zijn lading verliezen. Gebruik Ingebruikneming f Bescherm het meetgereedschap tegen vocht en fel zonlicht. f Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijvoorbeeld niet lange tijd in de auto liggen. Laat het meetgereedschap bij grote tempera- tuurschommelingen eerst op de juiste temperatuur komen voordat u het in gebruik neemt. Bij extreme temperaturen of temperatuur- schommelingen kan de nauwkeurigheid van het meetgereedschap nadelig worden beïnvloed. f Voorkom heftige schokken of vallen van het meetgereedschap. In- en uitschakelen f Controleer voor het inschakelen van het meetgereedschap dat het sensorgedeelte 7 niet vochtig is. Wrijf het meetgereedschap indien nodig droog met een doek. Als u het meetgereedschap wilt inschakelen, drukt u op de aan/uit-toets 4. Na een korte zelftest is het meetgereedschap gereed voor gebruik. Een vinkje achter de kalibratie-indicatie „AutoCal” d geeft aan dat het meet- gereedschap gereed voor gebruik is. OBJ_BUCH-1706-002.book Page 54 Tuesday, July 31, 2012 11:28 AMNederlands | 55 1 619 929 L37 • 31.7.12 Als u het meetgereedschap wilt uitschakelen, drukt u op de aan/uit- toets 4. Nadat ongeveer 10 minuten geen meting heeft plaatsgevonden, wordt het meetgereedschap automatisch uitgeschakeld om de batterij te ontzien. f Voordat u in de muur boort, zaagt of freest, dient u andere informa- tiebronnen te raadplegen om gevaren te voorkomen. Aangezien om- gevingsinvloeden en de aard van de muur de meetresultaten kunnen beïnvloeden, kan er gevaar bestaan, hoewel de indicatie geen voorwerp in het sensorbereik aangeeft (het lichtsignaal 2 brandt groen). Functies Het meetgereedschap detecteert voorwerpen onder het sensorbereik 7. Metalen voorwerpen opsporen Na het inschakelen brandt het lichtsignaal 2 groen. Plaats het meetgereedschap op het te onderzoeken oppervlak en beweeg het zijwaarts. – Als in de ondergrond geen metalen voorwerp herkenbaar is, brandt het lichtsignaal 2 nog steeds groen. In de meetindicatie c verschijnt geen streepje en er klinkt geen geluidsignaal. – Als u met het meetgereedschap een metalen voorwerp nadert, ver- schijnt er een streepje in de meetindicatie c en het lichtsignaal 2 brandt oranje (de oranje kleurtint varieert afhankelijk van kijkhoek en lichtinval). – Boven een metalen voorwerp brandt het lichtsignaal 2 rood, in de meetindicatie c verschijnen diverse streepjes en er klinkt een geluids- signaal. f Ook bij een oranje lichtsignaal 2 kan zich een metalen voorwerp onder het sensorbereik bevinden. Als u het meetgereedschap voor het eerst over het metalen voorwerp beweegt, wordt de positie grof aan- gegeven. Als u het meetgereedschap meermaals over een metalen voorwerp beweegt, wordt het voorwerp steeds nauwkeuriger herkend. Nadat u het meetge- reedschap (zonder het van de ondergrond op te tillen) meermaals over het metalen voorwerp heeft bewogen, kan de positie nauwkeurig worden aangegeven: Als het lichtsignaal 2 rood brandt en het geluidssignaal klinkt, ligt het metalen voorwerp onder het midden van de sensor. OBJ_BUCH-1706-002.book Page 55 Tuesday, July 31, 2012 11:28 AM56 | Nederlands 1 619 929 L37 • 31.7.12 Spanningvoerende leidingen opsporen Het meetgereedschap geeft leidingen aan waarop een spanning tussen 110 en 400 V staat en waarvan de frequentie overeenkomt met de wijd- verspreide standaard (wisselstroom met 50 resp. 60 Hz). Andere leidin- gen (gelijkstroom, hogere of lagere frequentie of spanning) en leidingen waarop geen spanning staat, kunnen niet betrouwbaar worden gedetec- teerd. Ze worden echter soms als metalen voorwerpen aangegeven. Er wordt bij elke meting automatisch naar spanningvoerende leidingen gezocht. Als er een spanningvoerende leiding wordt gevonden, wordt in het display de indicatie b weergegeven. Beweeg het meetgereedschap meermaals over het oppervlak om de spanningvoerende leiding nauwkeu- riger te lokaliseren. Nadat het meetgereedschap meermaals over hetzelf- de gedeelte is bewogen, kan de positie van de spanningvoerende leiding zeer nauwkeurig worden aangegeven. Als het meetgereedschap zich zeer dicht bij de leiding bevindt, knippert het lichtsignaal 2 rood en klinkt er een geluidssignaal met kort opeenvolgende tonen. Spanningvoerende leidingen kunnen gemakkelijker worden opgespoord als stroomverbruikers (zoals lampen en apparaten) worden aangesloten op de op te sporen leiding en deze verbruikers worden ingeschakeld. Lei- dingen met 110 V, 230 V en 400 V (draaistroom) worden met ongeveer evenveel resultaat gevonden. Onder bepaalde omstandigheden (bijvoorbeeld achter metalen opper- vlakken of achter oppervlakken met een hoog watergehalte) kunnen spanningvoerende leidingen niet altijd worden gevonden. Als er in een vrij groot gedeelte overal een meetwaarde c wordt weergegeven, schermt het materiaal elektrisch af en kunnen spanningvoerende leidingen niet op een betrouwbare wijze worden opgespoord. Tips voor de werkzaamheden f De meetresultaten kunnen afhankelijk van het principe door bepaalde omgevingsomstandigheden nadelig worden beïnvloed. Daartoe behoren bijvoorbeeld de nabijheid van apparaten die sterke magnetische of elektromagnetische velden opwekken, vocht, metaalhoudende bouwmaterialen, met aluminium beklede isolatiematerialen en geleidend behang of geleidende tegels. Raadpleeg daarom voor het boren, zagen of frezen in muren, plafonds of vloeren ook andere informatiebronnen (bijvoorbeeld bouwteke- ningen). OBJ_BUCH-1706-002.book Page 56 Tuesday, July 31, 2012 11:28 AMNederlands | 57 1 619 929 L37 • 31.7.12 Voorwerpen markeren U kunt gevonden voorwerpen indien nodig markeren. Bij maximale uitslag van de meetindicatie c bevindt zich het midden van het voorwerp vlak on- der het lichtsignaal 2 in het midden van het sensorbereik 7. De grenzen van het voorwerp kunt u vinden door het wisselen van het lichtsignaal 2 van oranje naar rood. Teken de gewenste plaats met de drie markerings- hulpen 1 op de muur aan. Indicatie „AutoCal” Als het vinkje achter de kalibreringsindicatie „AutoCal” d langdurig knip- pert of als dit niet meer wordt weergegeven, kan er niet meer betrouw- baar worden gemeten. Stuur het meetgereedschap in dit geval naar een erkende Bosch-klantenservice. Onderhoud en service Onderhoud en reiniging Als de meetindicatie c continu uitslaat, hoewel er zich geen voorwerp van metaal in de buurt van het meetgereedschap bevindt, kunt u het meetge- reedschap handmatig kalibreren. Verwijder daarvoor alle voorwerpen uit de buurt van het meetgereedschap (ook een polshorloge of ring van me- taal) en houd het meetgereedschap in de lucht. Druk, terwijl het meetge- reedschap uitgeschakeld is, zo lang op de aan/uit-toets 4 tot het lichtsig- naal 2 oranje brandt. Laat vervolgens de toets los. Als de kalibratie met succes is verlopen, start het meetgereedschap na enkele seconden op- nieuw en is het weer gereed voor gebruik. Begint het lichtsignaal 2 tijdens de kalibratie afwisselend groen en oranje te branden, bevindt zich een metalen voorwerp te dicht bij het meetge- reedschap en is kalibratie niet mogelijk. Verwijder het metalen voorwerp en herhaal de kalibratie. Verwijder vuil met een droge, zachte doek. Gebruik geen reinigings- of oplosmiddelen. Om de meetfunctie niet te beïnvloeden, mogen in het sensorgedeelte 7 aan de voor- en achterkant van het meetgereedschap geen stickers of plaatjes, in het bijzonder geen plaatjes van metaal, worden aangebracht. Mocht het meetgereedschap ondanks zorgvuldige fabricage- en testme- thoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Open het meetgereedschap niet. OBJ_BUCH-1706-002.book Page 57 Tuesday, July 31, 2012 11:28 AM58 | Dansk 1 619 929 L37 • 31.7.12 Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het meetgereedschap. Klantenservice en advies Nederland Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Meetgereedschappen, toebehoren en verpakkingen dienen op een voor het milieu verantwoorde manier te worden hergebruikt. Gooi meetgereedschappen, accu’s en batterijen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2002/96/EG moeten niet meer bruikbare meetgereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu’s en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden herge- bruikt. Wijzigingen voorbehouden. Dansk Sikkerhedsinstrukser Alle anvisninger skal læses og følges. DISSE ANVIS- NINGER BØR OPBEVARES TIL SENERE BRUG. OBJ_BUCH-1706-002.book Page 58 Tuesday, July 31, 2012 11:28 AMDansk | 59 1 619 929 L37 • 31.7.12 f Sørg for, at måleværktøjet kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres det, at måleværktøjet bliver ved med at være sikkert. f Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøjet kan der opstå gnister, der antænder støv eller dampe. f Måleværktøjet kan teknologisk set ikke sikre 100 % sikkerhed. For at udelukke farer bør du derfor sikre vha. andre informationskilder som f.eks. byggeplaner, fotoer fra byggefasen osv., før der bores, saves eller fræses i vægge, lofter eller gulve. Miljøpåvirkninger som f.eks. luftfugtighed eller nærhed til andre elektriske værktøjer/apparater kan forringe måleværktøjets nøjagtighed. Væggenes beskaffenhed og tilstand (f.eks. fugtighed, metalholdige byggematerialer, ledende tapeter, isoleringsmaterialer, fliser) samt antal, art, størrelse og place- ring af genstandene kan forfalske måleresultaterne. Beskrivelse af produkt og ydelse Beregnet anvendelse Måleværktøjet er beregnet til at søge efter metal (jernholdige og ikke-jern- holdige metaller f.eks. armeringsjern) samt spændingsførende ledninger i vægge, lofter og gulve. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktøjet på illustrationssiden. 1 Markeringshjælp 2 Signallampe 3 Display 4 Start-stop-tasten 5 Låg til batterirum 6 Lås af låg til batterirum 7 Sensorområde Tilbehør, som er illustreret eller beskrevet i brugsanvisningen, hører ikke til standard-leveringen. Displayelementer a Batteriadvarsel b Visning af spændingsførende ledninger c Målevisning d Kalibreringsvisning „AutoCal“ OBJ_BUCH-1706-002.book Page 59 Tuesday, July 31, 2012 11:28 AM60 | Dansk 1 619 929 L37 • 31.7.12 Tekniske data Montering Batteri isættes/skiftes Det anbefales, at måleværktøjet drives med Alkali-Mangan-batterier. Låget til batterirummet åbnes 5 ved at trykke låsningen 6 i pilens retning og klappe låget til batterirummet ned. Sæt det medleverede batteri i. Kon- trollér, at polerne vender rigtigt. Lyser batteriadvarslen a i displayet, kan du måle i endnu ca. 1 time. Blin- ker batteriadvarslen a, kan der måles i endnu ca. 10 min. Blinker udover batteriadvarslen signallampen 2 rød, kan der ikke måles mere, og du skal skifte batteriet. f Tag batteriet ud af måleværktøjet, hvis du ikke skal anvende det i længere tid. Batteriet kan korrodere eller aflade sig selv, hvis det op- bevares i længere tid. Digitalt Pejleværktøj DT0551 Typenummer F 015 055 101 Max. registreringsdybde: – Jernmetaller – Ikke-jernholdige metaller (kobber) – Kobberledninger (spændingsførende)* 50 mm 50 mm 30 mm Frakoblingsautomatik efter ca. 10 min Driftstemperatur 0°C...+40°C Opbevaringstemperatur –20 °C...+70 °C Relativ luftfugtighed max. 80 % Batteri 1x9V6LR61 Driftstid ca. 4,5 h Vægt svarer til EPTA-Procedure 01/2003 0,2 kg
