Тип продукт	Електрическа акумулаторна метачка-прахоуловител
Марка	Kärcher
Модел	KM 7540 W Bp (KM 75/40 W Bp)
Размери (Д x Ш x В)	С вдигната дръжка: 1430 x 750 x 1190 mm
Тегло	Без батерии: 79 kg / С батерии: 125 kg
Захранване	2 батерии 12 V – 60 Ah (оловно-киселинни GIV)
Автономия	Около 1,5 до 2 часа
Време за зареждане	Около 12 часа
Зарядно устройство	230 V~, изход 24 V – 10 A
Капацитет на контейнера за прах	40 литра (макс. товар 40 kg)
Работна ширина	550 mm (без странични четки) / 750 mm (със странични четки)
Скорост на метене	4,5 km/h
Максимален наклон	12 %
Филтърна площ	1,8 m² (категория L)
Номинално налягане	5 mbar
Номинален въздушен поток	45 l/s
Ниво на шум	Акустично налягане LpA: 71 dB(A) / Акустична мощност LwA: 88 dB(A)
Вибрации ръка-ръка	3,7 m/s²
Защита	IPX3 (защита срещу пръски вода)
Подходящи настилки	Асфалт, бетон, промишлен под, циментова замазка, паваж
Основни функции	Мете чрез прожектиране, засмукване с филтър, подвижен контейнер, капак за едри отпадъци, регулируеми странични четки
Почистване на филтъра	Вграден почистващ филтър (дръпнете дръжката)
Безопасност	Прекъсвач на капака, главен ключ с ключ, спирачка за паркиране
Поддръжка	Изпразване на контейнера, почистване на филтъра, проверка на четки и ремъци, регулиране на следите от метене
Препоръчителни аксесоари	Меки странични четки (6.905-626.0), твърди/антистатични ротационни четки (6.906-885.0 / 6.906-950.0)

Често задавани въпроси - KM 7540 W Bp Kärcher

Какъв тип батерия използва Kärcher KM 7540 W Bp ?

Уредът използва две оловно-киселинни батерии GIV по 12 V всяка, с капацитет 60 Ah (препоръчителен тип без поддръжка).

Как да стартирате метачката?

Освободете спирачката за паркиране, завъртете главния ключ на позиция 1. Четките се въртят. За да се придвижите напред, дръпнете лоста за движение напред.

Как да изпразните контейнера за прах?

Спрете уреда, извадете ключа. Издърпайте дръжката за затваряне нагоре, извадете контейнера, изпразнете го (макс. тегло 40 kg), след което го поставете обратно, като натиснете дръжката.

Как да почистите филтъра за прах?

Издърпайте няколко пъти дръжката на почистващото устройство за филтър (дръпване), разположено на капака на филтъра. Това разклаща филтъра, без да го измива.

Каква е процедурата за смяна на ротационната четка?

Изключете двигателя, извадете контейнера и батериите, наклонете уреда напред. Повдигнете капака за едри отпадъци, натиснете възглавничката и завъртете четката напред. Извадете я и поставете новата, като спазвате задвижването.

Как да регулирате следата от метене?

Завъртете четката върху прашен под. Следата трябва да образува правоъгълник с ширина 30-40 mm. Отворете капака и регулирайте лостовете отляво и отдясно в отворите (по-дълбоко = по-широко, по-високо = по-тясно).

Защо уредът не стартира?

Проверете дали капакът е добре затворен (контактор на капака), дали батериите са заредени и дали предпазителят за управление (F2 2A) е непокътнат.

Каква поддръжка трябва да се извършва редовно?

Ежедневно: проверявайте износването на четките и работата на командите. Седмично: почиствайте филтъра, проверявайте ремъците и уплътненията. На всеки 100 часа: пълна инспекция от сервиза на Kärcher.

Мога ли да използвам метачката върху влажни подове?

Да, отворете клапата сух под/влажен под, за да предпазите филтъра от влага. Не засмуквайте експлозивни или корозивни течности.

Какви аксесоари са налични за този модел?

Kärcher предлага меки странични четки (6.905-626.0), твърди ротационни четки (6.906-885.0) или антистатични (6.906-950.0) и комплект за килими с решето за мъх (2.641-571.0).

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KM 7540 W Bp Kärcher

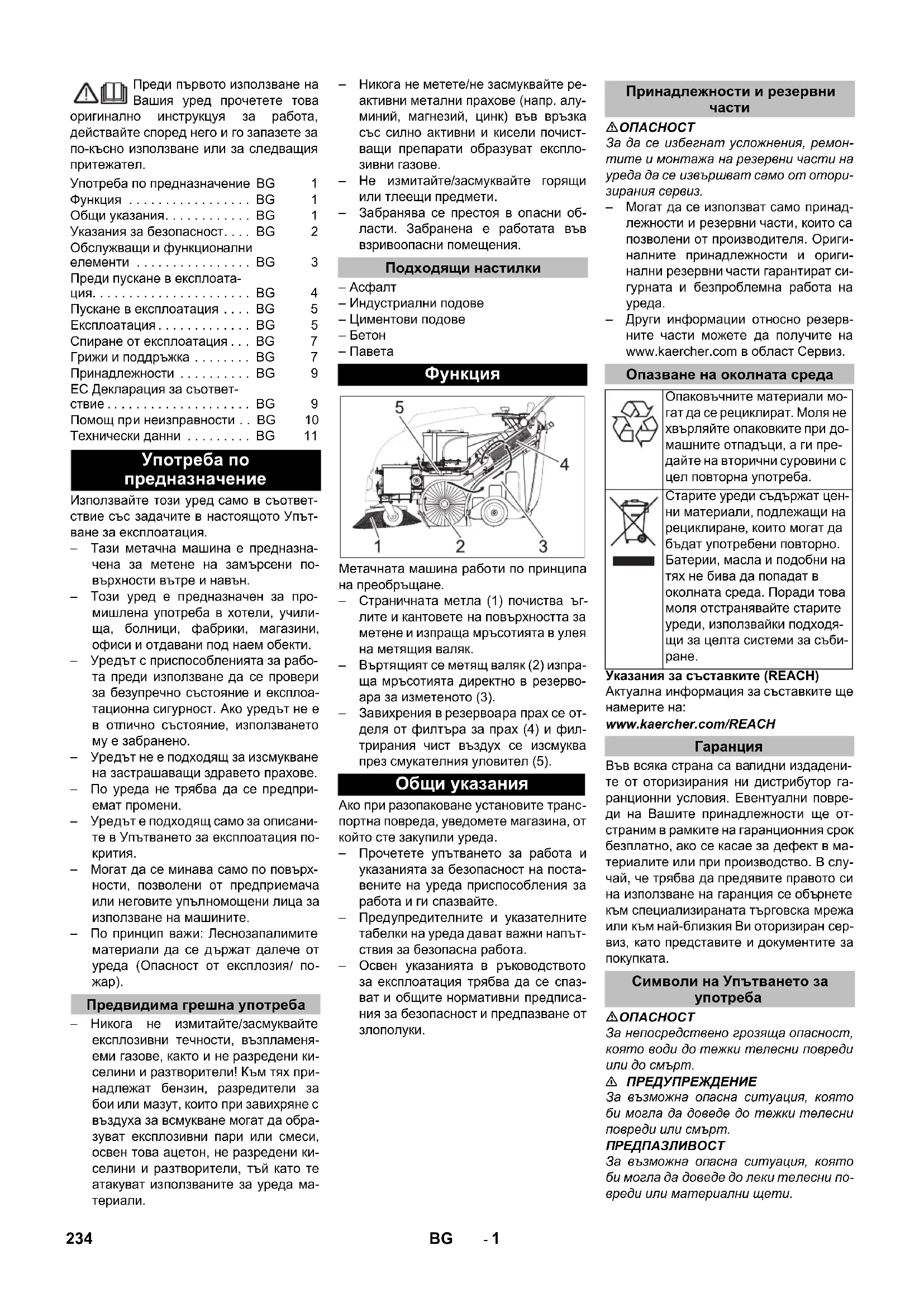

Преди първото използване на Вашия уред прочетете това оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател.

Употреба по предназначение BG 1

Функция BG 1

Общи указания.....BG 1

Указания за безопасност.... BG 2

Обслужващи и функционални елементи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Преди пускане в експлоатация. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Пускане в експлоатация .... BG 5

Експлоатация...... BG 5

Спиране от експлоатация...BG 7

Грижи и поддръжка ..... BG 7

ЕС Декларация за съответствие.... BG 9

Помощ при неизправности .. BG 10

Технически данни ..... BG 11

Употреба по предназначение

Използвайте този уред само в съответствие със задачите в настоящото Упътване за експлоатация.

Тази метачна машина е предназначена за метене на замърсени повърхности вътре и навън.

Този уред е предназначен за промишлена употреба в хотели, училища, болници, фабрики, магазини, офиси и отдавани под наем обекти.

Уредът с приспособленията за работа преди използване да се провери за безупречно състояние и експлоатационна сигурност. Ако уредът не е в отлично състояние, използването му е забранено.

Уредът не е подходящ за изсмукване на застрашаващи здравето прахове.

По уреда не трябва да се предприемат промени.

Уредът е подходящ само за описаните в Упътването за експлоатация покрития.

Може да се минава само по повърхности, позволени от предприемача или неговите упълномощени лица за използване на машините.

По принцип важи: Леснозапалимите материали да се държат далече от уреда (Опасност от експлозия/пожар).

Никога не измитайте/засмуквайте експлозивни течности, възпламеняеми газове, както и неразредени киселини и разтворители! Към тях принадлежат бензин, разредители за бои или мазут, които при завихряне с въздуха за всмукване могат да образуват експлозивни пари или смеси, освен това ацетон, неразредени киселини и разтворители, тъй като те атакуват използваните за уреда материали.

Никога не метете/не засмуквайте реактивни метални прахове (напр. алуминий, магнезий, цинк) във връзка със силно активни и кисели почистващи препарати, тъй като образуват експлозивни газове. – Не измитайте/засмуквайте горящи или тлеещи предмети. – Забранява се престоят в опасни области. Забранена е работата във взривоопасни помещения.

Подходящи настилки

• Асфалт – Индустриални подове – Циментови подове
• Бетон – Павета

Функция

Метачната машина работи по принципа на преобръщане.

– Страничната метла (1) почиства ъглите и кантовете на повърхността за метене и изпраща мръсотията в улея на метящия валяк. – Въртящият се метящ валяк (2) изпраща мръсотията директно в резервоара за изменото (3). – Завихреният в резервоара прах се отделя от филтъра за прах (4) и филтрираният чист въздух се изсмуква през смукателния уловител (5).

Общи указания

Ако при разопаковане установите транспортна повреда, уведомете магазина, от който сте закупили уреда.

– Прочетете упътването за работа и указанията за безопасност на поставените на уреда приспособления за работа и ги спазвайте. – Предупредителните и указателните табелки на уреда дават важни напътствия за безопасна работа. – Освен указанията в ръководството за експлоатация трябва да се спазват и общите нормативни предписания за безопасност и предпазване от злополуки.

За да се избегнат усложнения, ремонтите и монтажа на резервни части на уреда да се извършват само от оторизирания сервис.

• Могат да се използват само принадлежности и резервни части, които са позволени от производителя. Оригиналните принадлежности и оригинални резервни части гарантират сигурната и безпроблемна работа на уреда. – Други информации относно резервните части можете да получите на www.kaercher.com в област Сервиз.

Опазване на околната среда

Опаковъчните материали могат да се рециклират. Моля, не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба.

Старите уреди съдържат ценни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в околната среда. Поради това моля, отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите на:

Във всяка страна са валидни издадените от оторизирания ни дистрибутор гаранционни условия. Евентуални повреди на Вашите принадлежности ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство. В случай, че трябва да предявите правото си на използване на гаранция, се обърнете към специализираната търговска мрежа или към най-близкия Ви оторизиран сервиз, като представите и документите за покупката.

Символи на Упътването за употреба

⚠️ ОПАСНОСТ

За непосредствено грозяща опасност, която води до тежки телесни повреди или до смърт.

⚠ ПРЕДУПРЕЖДЕНИЕ

За възможна опасна ситуация, която би могла да доведе до тежки телесни повреди или смърт.

ПРЕДПАЗЛИВОСТ

За възможна опасна ситуация, която би могла да доведе до леки телесни повреди или материални щети.

Символи върху уреда

Опасност от притискане и порязване на ремъци, странични метли, резервоари, плъзгащи скоби.

Опасност от изгаряне Избягвайте контакт с тези повърхности по време на работа и при нагряване.

Указания за безопасност

Указания за безопасност при обслужване

– Уредът с приспособленията за работа преди използване да се провери за безупречно състояние и експлоатационна сигурност. Ако уредът не е в отлично състояние, използването му е забранено. - Да се спазват указанията за безопасност при работа с уреда в опасни зони (например на бензиностанции). Забранена е работата във взривоопасни помещения. - Обслужащото лице трябва да използва уреда според предписанията. По време на работа то трябва да се съобразява с околните предмети и да внимава за трети лица и особено за деца. - Преди началото на работа обслуживащото лице трябва да се увери, че всички защитни приспособления са поставени правилно и функционират. – Обслужащото лице на уреда е отговорно за злополуки с други лица или с тяхното имущество. - Обслужащото лице трябва да е с плътно прилепнало облекло. Носете здрави обувки и избягвайте свободното облекло. – Проверявайте преди навлизане (напр. деца). Погрижете се за достатъчна видимост! - За да се избегне некомпетентна употреба на уреда, да се извади ключа. - При напускане на обекта уредът трябва да се подсигурява срещу непреднамерено движение. - Уредът трябва да се използва само от хора, които са обучени за експлоатацията му и които са доказали способностите си за работа с него, и са натоварени изрично с използването му. – Този уред не трябва да бъде използван от лица (в това число и деца) с ограничени физически, сензорни или умствени възможности, или липса на опит и познания.

– Децата трябва да бъдат под надзор, за да се гарантира, че няма да играят с уреда.

Опасност от нараняване!

Опасност от преобръщане при твърде големи наклони.

- По посоката на движение преминавайте само по нагорнища и наклони до 12%.

Опасност от преобръщане при нестабилна основа.

– Уредът да се движи само на укрепена основа.

Опасност от преобръщане при твърде голям страничен наклон.

– Напречно на посоката на движение да се преминават само наклони до максимално 12%.

Скоростта на движение трябва да бъде адаптирана към съответните условия.

Указания за безопасност за транспортиране на уреда

– При транспортиране имайте предвид теглото на уреда. – За транспортиране на уреда разкачайте акумулатора и закрепвайте уреда сигурно.

Указания за безопасност за уреди, задвижвани от батерии

Указание: Гаранционни претенции могат да съществуват само, ако използвате препоръчаните от Kärcher акумулатори и зарядни устройства.

– Непременно да се спазват указанията за експлоатация на производителя на акумулатора и на зарядното устройство. Спазвайте препоръките на законодателя при боравене с акумулатори.

– Никога не оставяйте акумулаторите в разредено състояние, а ги заредете отново възможно най-скоро.

– За избягване на блуждаещи токове поддържайте акумулаторите винаги чисти и сухи. Пазете от замърсявания, напр. от метален прах.

– Не поставяйте инструменти върху акумулаторите. Късо съединение и опасност от експлозия.

– Винаги използвайте 2 батерии от един и същ вид!

– В никакъв случай не се занимавайте с открит пламък, не създавайте искри и не пушете в близост до акумулатор или в помещение за зареждане на акумулатор. Опасност от експлозия.

– Използвайте само батерии с покритие на полюса. При загуба сменете покритието на полюса.

– Да не се докосват горещите части, напр. задвижващ мотор (опасност от изгаряне).

– Внимание при боравене с киселини за акумулатори. Спазвайте съответните указания.

- Изразходваните акумулатори да се отстраняват, опазвайки околната среда, като отпадъци съгласно Директивите на ЕО 91/157 ЕИО.

Указания за безопасност за поддръжка и техническо обслужване

– Преди почистване и поддръжка на уреда, смяна на части или преминаване към друга функция да се изключи уредът и да се извади ключът на запалването. – При работа по електрическата уредба трябва да се откачи акумулаторът. - Не трябва да почиствате уреда с маркуч или с водна струя под налягане (опасност от късо съединение или от други повреди). - Ремонти трябва да се извършват само от оторизирани сервиси или от специалисти в тази област, които са запознати с всички предписания за сигурност. - Да се спазва проверката във връзка със сигурността в съответствие с валидните местни разпоредби за сменящи мястото си промишлени уреди. - Извършвайте работата по уреда с подходящи ръкавици.

Предпазни устройства

Капак на уреда

Уредът е оборудван с контактен прекъсвач на капака, който изключва двигателя, щом капакът на уреда се отвори.

⚠️ ОПАСНОСТ

Опасност от нараняване поради дефектен контактен прекъсвач на капака! Ако двигателят не се изключва при отваряне на капака на уреда, контактният прекъсвач на капака е повреден. Не работете повече с уреда и го дайте на ремонт.

Главен прекъсвач

→ В опасни ситуации или за бързо изключване на уреда, завъртете главния прекъсвач в положение „0/OFF“. → За обезопасяване против непреднамерено пускане в експлоатация завъртете главния прекъсвач в положение „0/OFF“ и извадете ключа.

Обслужващи и функционални елементи

1 Болт за закрепване на плъзгащата скоба (2x) 2 Филтър за прах 3 Резервоар за изменото 4 Задна уплътняваща пластина (на резервоара за изменото) 5 Зарядно устройство (Само КМ 75/40 W Вр Pack) 6 Акумулатори (Само КМ 75/40 W Вр Pack) 7 Задвижващи колела 8 Странична уплътняваща пластина 9 Метящ валяк 10 Предна уплътняваща пластина 11 Клапан за груби отпадъци 12 Водещи колела със застопоряваща спирачка 13 Закрепване на страничната метла 14 Странични метли 15 Закопчалка на капака 16 Капак на уреда 17 Щекер за зареждане на акумулатори (Само КМ 75/40 W Вр) 18 Плъзгаща скоба 19 Лост за придвижване напред 20 Лост за повдигане и сваляне на клапана за груби отпадъци

Обслужващо поле

1 Главен ключ 2 Лост за сваляне и повдигане на страничната метла 3 Затварящ болт на капака на филтъра за прах 4 Закопчаваща скоба на резервоара за изметеното 5 Почистване на филтъра за прах 6 Мокра/суха клапа

Главен прекъсвач

0/OFF Мотор изкл.
1 Мотор вкл.
A Изваждане на ключа
В Индикация за неизправност
С	Показание на акумулатора

Изваждане на ключа

→ Завъртете ключа на главния прекъсвач в позиция "0" и го извадете.

Отваряне на капака на уреда

Указание

Капакът на уреда се деблокира с ключа на главния прекъсвач.

→ Поставете ключа на главния прекъсвач в закопчалката на капака и завъртете на 90° по посока на часовниковата стрелка. → Извадете закопчалката на капака с ключа. → Отворете капака на уреда. → Затворете капака на уреда, закопчалката на капака се блокира сама.

Затваряне на капака на уреда

Указания за разтоварване

⚠️ ОПАСНОСТ

Опасност от нараняване, опасност от увреждане!

При разтоварване имайте предвид теглото на уреда!

Тегло без товар (тегло при транспорт)
KM 75/40 W Bp	79 kg
KM 75/40 W Bp Pack	125 kg

Допустимо общо тегло
KM 75/40 W Bp	205 kg
KM 75/40 W Bp Pack	205 kg

Разреждане

→ Отстранете кашона. → Отстранете дървените трупчета за осигуряване на колелата и повдигнете уреда на ръка от палета. → Освободете застопоряващата спирачка.

Монтирайте плъзгащата скоба

→ Развийте болтовете. → Изправете плъзгащата скоба. → Затегнете болтовете.

Монтиране на страничните метли

Указание: Преди обръщане на уреда свалете резервоара за изменото и наклонете плъзгащата скоба напред. Не поставяйте уреда върху плъзгащата скоба.

→ Поставете страничните метли на местата за захващане и ги завинтете.

Акумулатори

Указания за безопасност при работа с акумулатори

При работа с акумулаторите непременно спазвайте следните предупредителни указания:

	Спазвайте указанията на акумулатора, в Упътването за употреба и в Инструкцията за експлоатация на превозното средство!
	Носете защита за очите!
[ТА6C]	Дръжте децата настрани от киселини и от акумулатори!
	Опасност от експлозия!
	Забраняват се огън, искри, открита светлина и пушене!
	Опасност от разяждане!
	Пърева помощ!
	Указателна забележка!
	Изхвърляне!
	Акумулатора да не се хвърля в кофата за боклук!

⚠️ Опасност

Опасност от експлозия! Върху акумулатора, т.е. върху крайните полюси и свързването на клетките, не поставяйте инструменти или подобни предмети.

⚠️ Опасност

Опасност от нараняване! Никога не докосвайте раните с олово. След работа по акумулаторите винаги почиствайте ръцете си.

⚠️ ОПАСНОСТ

Опасност от пожар и експлозия!

• Забраняват се пушенето и откритият огън. Помещенията, в които се зареждат акумулатори, трябва да се проветряват добре, тъй като при зареждане се образуват високоексплозивни газове.

⚠️ Опасност

Опасност от разяждане!

• Пръски от киселина в очите или по кожата да се изплакват, съответно измиват, с чиста вода.
• След това незабавно да се потърси лекар.

- Замърсеното облекло да се изпере с вода.

Препоръчвани акумулатори

	No за по-ръчка	Обем	Въздушен поток
60 Ah,без необходимостот под-дръжка	6.654-226.0*	1,65**	0,66***

* Уредът има нужда от 2 акумулиращи батерии

** B m³ *** B m³/h

Максимални размери на акумулатора

Дължина	Широчина	Височина
267 mm	177 mm	190 mm

Препоръчвани зарядни устройства

	No за поръчка
Зарядно устройство	6.654-225.0

Поставяне и свързване на акумулаторите

При КМ 75/40 W Bp Pack акумулаторите и зарядното устройство са вече монтирани.

→ Да се отвори капакът на уреда. → Поставете акумулаторите на трегера на мотора. → Осигурете акумулаторите със съответната закрепваща лента.

→ Полюсната клема (червен кабел) да се свърже към плюсовия полюс (+). → Завинтете свързващия кабел на акумулатора. → Да се свърже полюсната клема към минусовия полюс (-).

Указание: Полюсите на акумулатора и полюсовите клеми да се проверят за достатъчна защита със смазка за защита на полюси.

Използвайте само батерии с покритие на полюса. При загуба сменете покритието на полюса.

ПРЕДПАЗЛИВОСТ

Зареждане на акумулаторите

⚠️ Опасност

Опасност от нараняване! Зарядното устройство може да се използва само, ако мрежовият кабел не е повреден. Повредените кабели незабавно да се сменят от производителя, сервиза или квалифицирано лице.

⚠️ ОПАСНОСТ

Опасност от електрически уред. Имайте пред вид електрическата мрежа и предпазителя. Зарядното устройство да се използва само в сухи помещения с достатъчно проветрение.

Указание: Времето за зареждане при празна батерия е прибл. 12 часа.

⚠️ Опасност

Опасност от нараняване! Да се спазват разпоредбите за безопасност при боравене с акумулатори. Да се спазва Упътването за употреба на производителя на зарядното устройство.

Внимание: Акумулаторите трябва да се зареждат само на стайна температура!

Указание: Уредът е серийно оборудван с необслужваеми акумулаторни батерии.

→ Отворете капака на уреда. → Включете щепсела на зарядното устройство в контакта.

Указание: Зарядното устройство е електронно регулирано и самостоятелно приключва процеса на зареждане. Всички функции на уреда се прекъсват автоматично при процеса на зареждане.

1 Индикация за състоянието на батерията

Индикацията на батерията показва напредъка на процеса на зареждане при включен щепсел:

Батериите се зареждат	мига в зелено
Батериите са заредени	свети в зеле-но
Грешка в зарядното ус-тройство	свети в черве-но
Налице е грешка п от таблицата за грешки	мига в черве-но п пъти с па-уза

Таблица за грешки:

1	Батерията не е свързана
2	Обърната полярност на бате-рията
3	Батерията е дълбоко разре-дена
4	Проблем с характеристична-та крива на зареждане
5	Захранващият блок е твърде горещ
6	Хардуерна грешка
7	Грешка в комуникацията (ре-жим на захранване)

За да се осигури дълъг живот на батерията, тя винаги трябва да е напълно заредена.

→ Да се отвори капака на уреда. → Зареждащият кабел на зарядното устройство да се постави в буксата за зареждане на метачната машина. → Да се постави щепселът на зарядното устройство и да се включи зарядното устройство.

След процеса на зареждане

■ KM 75/40 W Bp Pack → Изваждане на мрежовия кабел. → Завийте мрежовия кабел около държателя за кабела на зарядното устройство. → Затворете капака на уреда. ■ KM 75/40 W Bp → Изключете зарядното устройство и го разделете от мрежата. → Кабелът за зареждане да се извади от уреда. → Затворете капака на уреда.

Демонтаж на акумулатор

→ Да се отвори капака на уреда. → Откачете полюсната клема от минусовия полюс (-). → Развийте свързващия кабел на акумулатора. → Откачете полюсната клема от плюсовия полюс (+). → Освободете закрепващата лента. → Извадете акумулатора. → Отстранете изразходения акумулатор като отпадък съгласно валидните разпоредби.

Опасност от нараняване! Изключете уреда преди да бъде свален резервоарът за изменото.

Указание: Пускане в експлоатация само при затворен капак на уреда.

→ Метачната машина се поставя върху равна плоскост.

→ Да се изключи моторът.

→ Да се блокира застопоряващата спирачка.

Контролни и поддържащи дейности

→ Да се провери състоянието на зареждане на акумулаторите. → Да се проверят страничните метли. → Да се провери метящият валяк. → Почистване на филтъра за прах. → Да се изпразни резервоара за изменото.

Указание: Описанието вижте в глава Грижи и поддръжка.

Експлоатация

⚠️ Опасност

По-продължителната експлоатация на уреда може да доведе до обусловени от вибрациите нарушения на кръвообръщението на ръцете.

Не може да се определи общовалидна продължителност за използването, защото то може да зависи от много фактори:

– Лично предразположение към лошо оросяване (често студени пръсти, сърбеж на пръстите). – Ниска околна температура. Носете топли ръкавици за защита на ръцете. – Здравото хващане възпрепятства оросяването. – Непрекъснатата работа е по-лоша от прекъсвана от паузи работа.

При редовно продължаващо дълго използване на уреда и при повторна поява на съответните признаци (например сърбеж на пръстите, студени пръсти) Ви препоръчваме преглед при лекар.

Стартиране на уреда

→ Освобождаване на застопоряващата спирачка.

→ Завъртете главния прекъсвач на позиция "1".

Указание: Метящият валяк и страничните метли се въртят.

Пътуване на уреда

Пътуване напред

→ Издърпайте лоста за придвижване напред. Указание: Скоростта на движение може да се регулира безстепенно според положението на лоста за пътуване напред.

Празен ход

→ Преместете лоста за придвижване напред. Уредът спира.

Преминаване на препятствия

Минаване върху стоящи на място препятствия до 30 мм:

→ Повдигнете клапана за груби отпадъци.

→ Движете се бавно и внимателно напред.

Минаване върху стоящи на място препятствия над 30 мм:

→ Преминаването върху препятствия е възможно само с помощта на подходяща рампа.

Режим метене

⚠️Опасност

Опасност от нараняване! При отворен клапан за груби отпадъци метящият валяк може да изхвърли напред камъни или чакъл. Внимавайте да не застрашавате хора, животни или предмети.

ПРЕДПАЗЛИВОСТ

Не метете ленти за опаковане, тел или подобни, тъй като това може да доведе до увреждане на механизма за метене.

Указание: За оптимален резултат при почистване, скоростта на движение трябва да се адаптира към условията.

Метене с повдигнат клапан за груби отпадъци.

Указание: За измитане на по-големи части до височина от 50 mm, напр. цигарени кутии, за кратко трябва да се повдигне клапана за груби отпадъци.

Повдигане на клапана за груби отпадъци:

→ Издърпайте лоста за повдигане на клапана за груби отпадъци.

Сваляне на клапана за груби отпадъци:

→ Спуснете лоста за повдигане на клапана за груби отпадъци.

Указание: Оптимален резултат от почистването може да се постигне само при напълно спуснат клапан за груби отпадъци.

Метене със странични метли

→ Поставете напред лоста за сваляне на страничната метла. Страничната метла се спуска.

Измитане на сухи подове

Указание: По време на експлоатацията резервоарът за изменото трябва да се изправва редовно.

Указание: По време на експлоатацията филтърът за прах трябва да се почиства редовно.

→ Затваряне на мокра/суха клапа.

Измитане на влажни и мокри подове

→ Отваряне на мокра/суха клапа.

Указание: По този начин филтърът се предпазва от влагата.

Показанието на акумулатора показва по време на експлоатация състоянието на зареждане на акумулаторите:

пълен	свети зелено
30% остатъчна мощ-ност	свети жълто
10% остатъчна мощ-ност	мига червено
Защита от дълбоко разреждане, уредът се изключва	свети червено

Индикация за повреда

Индикацията за неизправности показва дали има неизправност в уреда:

Почистване на филтъра за прах

→ Извадете и пъхнете многократно дръжката на почистването на филтъра.

Да се изпразни резервоарът за изметеното

⚠️ ОПАСНОСТ

Опасност от нараняване! Изключете уреда преди да бъде свален резервоарът за изметеното.

Указание: При използване на резервоара за изметеното внимавайте за това, да не се повреди уплътнителната лайсна.

Указание: Максимално допустимият пълен товар на резервоара за изметеното възлиза на 40 кг.

→ Почистване на филтъра за прах. → Издърпайте нагоре закопчаващата скоба на резервоара за изметеното. → Извадете резервоара за изметеното. → Да се изпразни резервоарът за изметеното. → Пъхнете резервоара за изметеното навътре. → Издърпайте надолу закопчаващата скоба на резервоара за изметеното.

Изключете уреда

Да се изключи моторът.

→ Завъртете главния прекъсвач на позиция "0".

→ Повдигане на страничните метли. → Да се блокира застопоряващата спирачка. → Ключът на главния прекъсвач да се завърти през позиция "0" и да се извади.

Транспорт

⚠️ ОПАСНОСТ

Опасност от нараняване и повреда! При транспорт имайте предвид теглото на уреда.

→ Да се изключи моторът. → Ключът на главния прекъсвач да се завърти в позиция "0" и да се извади. → Да се блокира застопоряващата спирачка. → Уредът да се осигури с клинове на колелата. → Уредът да се осигури с обтягащи колани или въжета. → При транспорт в автомобили осигурявайте уреда съгласно валидните директиви против плъзгане и преобръщане.

1 Област на закрепване над плъзгащите скоби 2 Област на закрепване под капака на уреда

Указание: Да се спазват маркировките за областите на закрепване на основната рамка (верижни символи).

Указание: Не огъвайте бронираните жила и въжените предавания.

Съхранение

⚠️ ОПАСНОСТ

Опасност от нараняване и повреда! При съхранение имайте предвид теглото на уреда.

Спиране от експлоатация

Ако машината за метене няма да се използва по-дълго време, моля да се спазят следните точки:

→ Метачната машина се поставя върху равна плоскост. → Да се изключи моторът. → Ключът на главния прекъсвач да се завърти в позиция "0" и да се извади. → Да се блокира застопоряващата спирачка. → Метачната машина да се осигури от самопроизволно предвижване. → Повдигнете метящия валяк. За целта фиксирайте двата лоста за настройка в горния отвор. → Повдигане на страничните метли. → Метачната машина да се почисти отвътре и отвън. → Уредът да се съхрани на защитено и сухо място. → Разкачете акумулаторите. → Да се заредят акумулаторите и да се дозареждат на прибл. 2 месеца.

Грижи и поддръжка

Общи указания

– Ремонти трябва да се извършват само от оторизирани сервиси или от специалисти в тази област, които са запознати с всички предписания за сигурност. – Сменящите местото си промишлени уреди подлежат на проверка относно сигурността съгласно VDE 0701.

Почистване

ПРЕДПАЗЛИВОСТ

Опасност от повреда! Не трябва да почиствате уреда с маркуч или с водна струя под налягане (опасност от късо съединение или от други повреди).

ВНИМАНИЕ

Преди работи по почистване изваждайте щепсела на зарядното устройство от контакта.

Преди работи по почистване разкачвайте положителния полюс на акумулатора.

Вътрешно почистване на уреда

⚠️ Опасност

Опасност от нараняване! Да се носят прахозащитна маска и защитни очила.

→ Да се отвори капака на уреда. → Уреда да се почисти с парцал. → Уреда да се продуха с въздух под налягане. → Затворете капака на уреда.

Външно почистване на уреда

→ Уредът да се почисти с влажен, натопен в мека почистваща луга парцал.

Указание: Да не се използват агресивни почистващи средства.

Интервали на поддръжка

Поддръжка от страна на клиента

Ежедневна поддръжка:

→ Метящият валяк и страничните метли да се проверяват за изтриване и за-вити ленти. → Да се проверява функцията на всички обслуживащи елементи. → Да се проверява функцията на всички контролни лампи.

Ежеседмична поддръжка:

→ Да се проверят напрежението, износването и функцията на задвижващите ремъци. → Проверка на бронираните жила и подвижните части за лесна подвижност. → Да се провери регулирането и износването на уплътняващите пластини в диапазона на метене. → Проверете рефлектора за метене на метящия валяк. → Почистете филтъра за прах.

Указание: Описанието вижте в глава Дейности по поддръжката.

Указание: Всички сервизни работи и работи по поддръжката при поддръжка от клиента трябва да се извършват от квалифициран специалист. При необходимост по всяко време може да се привлече специалист на Kärcher.

Поддръжка от страна на сервизното обслужване на клиенти

Поддръжка след първия месец или след 5 работни часа:

→ Да се проведе първа инспекция. Поддръжка на всеки 50 работни часа Поддръжка на всеки 100 работни часа или на половин година

Поддръжка на всеки 300 работни часа Поддръжка на всеки 500 работни часа или на ежегодно

Указание: За да се запазят гарантийните претенции, по време на периода на гаранция всички сервизни и поддържащи дейности трябва да се извършват от оторизиран сервиз на Kärcher съгласно книжката за техническо обслужване.

Дейности по поддръжката

Подготовка:

→ Метачната машина се поставя върху равна плоскост. → Ключът на главния прекъсвач да се завърти през позиция "0" и да се извади. → Да се блокира застопоряващата спи-рачка.

Общи указания за безопасност

⚠️ ОПАСНОСТ

Опасност от нараняване!

Моторът се нуждае от прибл. 3 - 4 секунди за спиране на хода след изгасяне. В този период от време непременно се дръжте надалеч от областта на задвижване.

⚠ ПРЕДУПРЕЖДЕНИЕ

Преди всякакви работи по поддръжката и ремонта оставяйте уреда да се охлади достатъчно.

Да не се докосват горещите части, като задвижващия мотор.

ВНИМАНИЕ

Преди работи по поддръжка изваждайте щепсела на зарядното устройство от контакта.

Преди работи по поддръжка разкачвайте положителния полюс на акумулатора.

ВНИМАНИЕ

Преди обръщане на уреда извадете акумулаторите и резервоара за отпадъци и наклонете плъзгащата скоба напред. Не поставяйте уреда върху плъзгащата скоба.

Преди почистване и поддръжка на уреда и смяна на частите уреда трябва да се изключи.

Регулиране на бронираното жило на задвижването

Необходимо е допълнително регулиране, когато при движение по нанагорнище задвижващата сила на уреда е недостатъчна.

→ Отворете капака на уреда. → Развийте контрагайката. → Регулирайте монтажния винт. → Завинтете контрагайката.

Проверка на метящия валяк

→ Блокирайте застопоряващата спирачка. → Отстранете резервоара за изметеното. → Отстранете лентите и шнуровете от метящия валяк.

Смяна на метящия валяк

Необходима е смяна, когато износването на четките води до видимо влошаване на резултата от метенето.

ВНИМАНИЕ

Преди обръщането на уреда акумулаторите трябва да се изваждат.

Не поставяйте уреда върху плъзгащата скоба.

Блокирайте застопоряващата спирачка.

Свалете резервоара за изметеното.

Извадете акумулаторите.

Настройка на рефлектора за метене: Отворете капака на уреда. Регулирайте левия и десния лост за настройка и фиксирайте в същия отвор.

R

R

L

L

ТЪЧНО.

- Когато резултатът от метенето се влоши, напр. поради износване на предния ръб, бронираното жило трябва малко да се отпусне.

Да се отвори капака на уреда.

Развийте контрагайката.

Завинтете контрагайката.

Настройка и смяна на уплътняващите пластини

Указание: Преди обръщане на уреда свалете резервоара за изменето и наклонете плъзгащата скоба напред. Не поставяйте уреда върху плъзгащата скоба.

Предна уплътняваща пластина

Развийте закрепването на уплътнителната лайсна.

Регулирайте настройката на уплътняващата лайсна или я сменете.

Повдигнете клапана за груби отпадъци, притиснете вложката на лагера и наклонете напред метящия валяк.

Поставете нов метящ валяк на задвижващия палец (вляво).

На срещуположната страна фиксирайте лагерната вложка в отвора на кобилицата на метящия валяк.

ПРЕДПАЗЛИВОСТ

Опасност от повреда! Внимавайте за това, че тината да не се заклепи в отвора на кобилицата на метящия валяк.

Указание: След монтажа на новия метящ валяк отново трябва да се настрои рефлекторът за метене.

- Лоста за настройка фиксирайте в по-дълбокия отвор (+): Рефлекторът за метене става по-голям

- Лоста за настройка фиксирайте в намиращия се по-високо отвор (-): Рефлекторът за метене става по-малък. Проверете рефлектора за метене.

Смяна на странични метли

Необходима е смяна, когато износването на четките води до видимо влошаване на резултата от метенето.

Указание: Преди обръщане на уреда свалете резервоара за изметеното и наклонете плъзгащата скоба напред. Не поставяйте уреда върху плъзгащата скоба.

Развийте 3 винта на долната страна на страничната метла.

Да се свалят страничните метли.

Поставете нова странична метла на

→ Насочете уплътняващата пластина. → Натегнете закрепването на уплътнителната лайсна.

Смяна на филтъра за прах ⚠ПРЕДУПРЕЖДЕНИЕ

Преди началото на смяна на филтъра за прах изпразнете резервоара за изметеното. При работа по системата на филтъра носете прахозащитна маска. Спазвайте мерките за безопасност при работа с фин прах.

ПРЕДПАЗЛИВОСТ

Опасност от повреда!

→ Не мийте филтъра за прах. → Да се блокира застопоряващата спи-рачка. → Почистване на филтъра за прах.

→ Завийте затварящия болт на капака на филтъра за прах по посока обратна на часовниковата стрелка. → Повдигнете капака на филтъра за прах. → Сменете филтъра за прах. Внимавайте за коректното монтажно положение на филтъра за прах (вижте фигурата). → Завъртете затварящия болт до отказ.

ПРЕДПАЗЛИВОСТ

Ако затварящият болт не се завие до отказ, може да се стигне до увреждания.

Указание: При монтажа на новия филтър внимавайте за това, ламелите да не се повредят.

Сменете предпазителите/релетата

■ KM 75/40 W Bp

1 Предпазител F1 (50 A) 2 Предпазител F2 (2 A) 3 Релета 4 Щекер за зареждане на батерии

→ Отворете капака на уреда.

→ Сменете дефектния предпазител или реле.

■ KM 75/40 W Bp Pack

Предпазителят се намира на клемата за зареждане.

Принадлежности

Странични метли,меки	6.905-626.0
За фин прах при вътрешно почистване,устойчив на мокрене.
Метящ валяк, мек	6.906-886.0
С естествена четина: специално за измитане на фин прах върху гладки подове на вътрешни повърхности.Не е устойчив на мокрене, не използвайте за абразивни повърхности!
Метящ валяк, твърд	6.906-885.0
За отстраняване на упорити замърсявания навън, устойчив на мокрене.
Метящ валяк, антиста-тичен	6.906-950.0
За статично зареждащи се повърхности като килими или изкуствена трева
Метачно звено килими	2.641-571.0
Съдържа: Цедка за власинки, антиста-тичен метящ валяк, 3-степ. водещи ко-лела

ЕС Декларация за съответствие

С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕС. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.

Продукт: Метачна изсмукваща машина

Тип: 1.049-xxx

Намиращи приложение Директиви на ЕС:

2006/42/EO (+2009/127/EO)

2014/30/EC

2000/14/EO

Намерили приложение хармонизирани стандарти:

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Приложими национални стандарти

Приложен метод за оценка на съответствието:

Подписващите лица действат от името и като пълномощници на управителния орган.

Пълномощник по документацията: S. Reiser

Alfred Kärcher SE & Co. KG

Помощ при неизправности

Неизправност Отстраняване Уредът не може да се стартира	Контактният прекъсвач на капака е изключил уреда. Затворете капака на уреда
	Зареждане на акумулаторите
	Проверете защитата от претоварване
	Уведомете сервиса на Kärcher
Моторът работи, но уредът не тръгва	Регулиране на бронираното жило на задвижването
	Проверка клинови ремъци
	Уведомете сервиса на Kärcher
Уредът спира при преминаване по наклон	Преминавайте участьци с по-малък наклон
	Проверете защитата от претоварване
	Регулиране на бронираното жило на задвижването
	Проверка клинови ремъци
	Уведомете сервиса на Kärcher
Метящият валяк спира, индикацията за неизправност свети червено	Завъртете главния прекъсвач на „OFF“, проверете четката за заклещени предмети. Евентуално преминете по малък наклон. Включете отново главния прекъсвач. След като повторите тази операция четири пъти, управлението изпълнява принудителна пауза от 2 минути. През това време уредът не може да бъде стартиран.
Уредът не мете правилно	Метящия валяк и страничните метли да се проверят за износване, при необходимост да се сменят
	Проверете функцията на клапан груби отпадъци
	Отпуснете бронираното жило на клапана за груби отпадъци (болт за настройка)
	Проверете ремъка за опъване и добро функциониране, при необх. го сменете
	Регулиране на рефлектора за метене
	Сменете метящия валяк
	Уведомете сервиса на Kärcher
Уредът запрашава	Проверете функцията на клапан груби отпадъци
	Отпуснете бронираното жило на клапана за груби отпадъци (болт за настройка)
	Да се провери филтъра за прах, да се почисти или да се смени Не мийте филтъра за прах.
	Да се изпразни резервоара за изметеното
	Сменете уплътнителния профил на резервоара за изметеното
	Проверете уплътнението на филтъра за прах
	Уплътняващите пластини да се проверят за износване, при необходимост да се настроят или да се сменят
Лошо метене по ръбовете	Регулирайте настройката на свалянето на страничната метла
	Смяна на страничните метли
	Свалете страничната метла
	Проверете задвижващия ремък на страничната метла
	Уведомете сервиса на Kärcher
Повдигането на страничната метла не функционира	Проверете бронираното жило на повдигането на страничната метла
	Уведомете сервиса на Kärcher
Новият метящ валяк докосва резервоара за изметеното	Коригирайте настройката на рефлектора за метене, за целта фиксирайте лоста за настройка в съответния намиращ се по-нагоре отвор (1...3)

Технически данни

		KM 75/40 W Bp KM 75/40 W Bp Pack
Данни за уреда
Дължина х широчина х височина (разгъната плъзгаща скоба)	mm	1430 x 750 x 1190	1430 x 750 x 1190
Дължина х широчина х височина (прибрана плъзгаща скоба)	mm	1160 x 750 x 930	1160 x 750 x 930
Тегло (без акумулатори)	kg	79	79
Тегло (с акумулатори)	kg	125	125
Допустимо общо тегло	kg	205	205
Скорост на пътуване и на метене	km/h	4,5	4,5
Способност за изкачване (макс.)	%	12	12
Диаметър метящ валяк	mm	265	265
Диаметър странични метли	mm	410	410
Повърхностна мощност макс.	m3/h	3400	3400
Работна широчина без странични метли	mm	550	550
Работна ширина със странични метли	mm	750	750
Обем на резервоара за изметеното	l	40	40
Вид защита защитен против капеща вода	--	IPX 3	IPX 3
Мотор
Тип	--	Постоянно-токов мотор с постоянен магнит Посока на въртене надясно
Напрежение	V	24	24
Номинален ток	A	22	22
Номинална мощност	W	400	400
Обороти	1/min	2750	2750
Вид защита	--	IP 20	IP 20
Акумулатор
Тип	--	--	2x 12 V GiV
Капацитет	Ah	--	60 (5h)
Тегло	kg	--	23
Време за зареждане при напълно разреден акумулатор	h	--	12
Продължителност на експлоатацията след многократно зареждане	h	--	са. 1,5-2
Зарядно устройство
Напрежение от мрежата	V~	--	230
Изходно напрежение	V	--	24
Ток за зареждане	A	--	10
Честота на мрежата	Hz	--	50/60
Електрически предпазител
Централно	A	50	50
Предпазител управление	A	2	--
Защита против дълбоко разреждане	--	с помощта на релета	с помощта на релета
Зарядно устройство		---	T4A / 250 V AC
Филтърна и смукателна система
Площ на филтъра филтър фин прах	m2	1,8	1,8
Категория използване филтър за прахове, които не застрашават здравето	--	L	L
Номинален вакуум смукателна система	mbar	5	5
Номинален обемен ток смукателна система	l/s	45	45
Околни условия
Работна температура	°C	-5 до +40	-5 до +40
Температура на зареждане		---	Стайна температура
Влажност на въздуха, не оросяваща	%	0 - 90	0 - 90
Установени стойности съгласно EN 60335-2-72
Ниво на звука LрА	dB(A) 71	71
Неустойчивост KрА	dB(A) 3	3
Ниво на звукова мощност LWW + неустойчивост KWW	dB(A) 88	88
неустойчивост KWW		2	2
Стойност на вибрациите в областта на дланта – ръката	m/s2	3,7	3,7
Несигурност К	m/s2	0,2	0,2

Запазваме си правото на технически промени.
