РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HDS 1000 De Kärcher

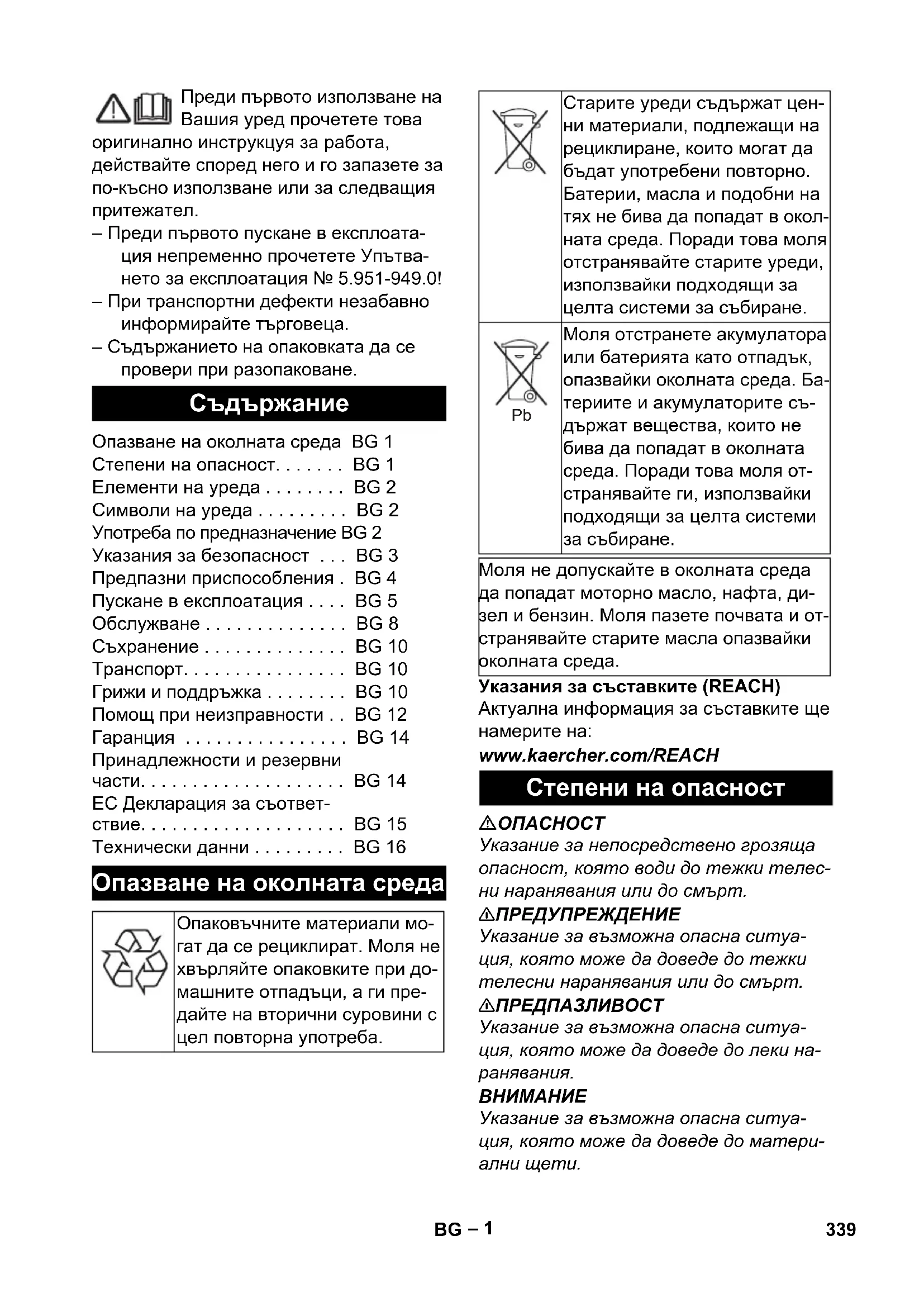

Преди първото използване на Вашия уред прочетете това оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател.

– Преди първото пускане в експлоата- ция непременно прочетете Упътва- нето за експлоатация № 5.951-949.0!
– При транспортни дефекти незабавно информирайте търговеца.
– Съдържанието на опаковката да се провери при разопаковане.

Съдържание

Опазване на околната среда BG 1
Степени на опасност..... BG 1
Елементи на уреда ..... BG 2
Символи на уреда ..... BG 2
Употреба по предназначение BG 2
Указания за безопасност ... BG 3
Предпазни приспособления. BG 4
Пускане в експлоатация .... BG 5
Обслужване . . . . . . . . . . . . . . . . . . . BG 8
Съхранение .... BG 10
Транспорт..... BG 10
Грижи и поддръжка ..... BG 10
Помощ при неизправности .. BG 12
Гаранция BG 14
Принадлежности и резервни части. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BG 14
ЕС Декларация за съответ- ствие. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BG 15
Технически данни ..... BG 16

Опазване на околната среда

Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба.

Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в окол- ната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.

Моля отстранете акумулатора или батерията като отпадък, опазвайки околната среда. Батериите и акумулаторите съдържат вещества, които не бива да попадат в околната среда. Поради това моля отстранявайте ги, използвайки подходящи за целта системи за събiranе.

Моля не допускайте в околната среда да попадат моторно масло, нафта, дизел и бензин. Моля пазете почвата и отстранявайте старите масла опазвайки околната среда.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите на:

Указание за непосредствено грозяща опасност, която води до тежки телесни наранявания или до смърт.

⚠ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна ситуация, която може да доведе до тежки телесни наранявания или до смърт.

⚠ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуация, която може да доведе до леки наранявания.

ВНИМАНИЕ

Указание за възможна опасна ситуация, която може да доведе до материални щети.

Елементи на уреда

Фигура 1+2

1 Ръчно приспособление за стартиране

7 Тръба за разпръскване EASY!Lock

8 Пистолет за ръчно пръскане EASY!Force

12 Връзка за вода с цедка

13 Регулиране на налягането / количеството

15 Горивна помпа с горивен филтър

16 Компрессор на горелката

17 Електрическо табло

18 Прозорче за контрол на маслото

19 Предпазен клапан

20 Капак на горелката

21 Уред за бързо нагряване на течащата вода

22 Щекер запалителни свещи

23 Наблюдателно стъкло на горелката

24 Фурмен ръкав

25 Съд с поплавък

26 Съд с омекотител

27 Магнитен вентил

28 Предпазител против липса на вода

30 Пневматичен прекъсвач

31 Съд за пълнене на масло

32 Помпа под високо налягане

33 Типова табелка

34 Винт за изпускане на маслото (мотор)

35 Маслоизмерителна пръчка (мотор)

36 Маркуч за всмукване на почистващо средство с филтър

37 Винт за изпускане на маслото (помпа)

38 Предпазен лост

39 Лост на спусъка

40 Предпазна спирачка на пистолета за ръчно пръскане

Обслужващо поле

Фигура 3

1 Ключ на уреда

2 Контролна лампа гориво

3 Контролна лампа течен омекотител

4 Дозиращ вентил почистващо средство

5 Ключов прекъсвач приспособление електростартер

6 Контролна лампа "Запалване вкл"

Символи на уреда

Силните струи под налягане могат при неправилно полз- ване да са опасни. Не насочвайте струята към хора, животни, активни електрически уреди или към самия уред.

	Опасност от отравяне! Не вдишвайте отработените газове.
	Опасност от изгаряне поради горещи повърхности!

Употреба по предназначение

Указание: Важи само за Германия: Уредът е предназначен само за мобилна (не стационарна) експлоатация.

– Уредът се използва специално там, където няма на разположение елек- трически извод и трябва да се работи с гореща вода.

– Почистване на: машини, превозни средства, строителни конструкции, инструменти, фасади, тераси, градински уреди и т.н.

⚠️ ОПАСНОСТ

Опасност от нараняване! При използване на бензиностанции или други опасни области да се спазват съответните разпоредби за безопасност.

Моля съдържащите минерални масла отпадни води да да не се оставят да попадат в почвата, водните басейни или канализацията. По тази причина моля миенето на мотори или долните части на пода да се извършва само на подходящи места с маслоуловители.

Изисквания към качествата на вода- та:

ВНИМАНИЕ

Като флуид под високо налягане се позволява използването само на чиста вода. Замърсяванията водят до преждевременно износване или отлагания в уреда и в аксесоарите.

Ако се използва рециклирана вода, не бива да се надвишават следните гра- нични стойности.

pH-стойност 6,5...9,5
електрическа проводи-мост *	проводимост чиста вода +1200 μS/cm
утаяващи се вещества **	< 0,5 mg/l
филтриращи се веще-ства ***	< 50 mg/l
Въглеводороди < 20 mg/l
Хлорид < 300 mg/l
Сулфат < 240 mg/l
калций < 200 mg/l
Обща твърдост < 28 °dH	< 50 °TH< 500 ppm (mg CaCO3/l)
Желязо < 0,5 mg/l
Манган < 0,05 mg/l
Мед < 2 mg/l
Активен хлор < 0,3 mg/l
без лоши миризми
* общ максимум 2000 μS/cm** обем на пробата 1 л, време за утаява-не 30 мин*** без абразивни вещества

Указания за безопасност

⚠️ ОПАСНОСТ

– Уредите за почистване с високо налягане да не се използват, когато е изсипано гориво, а уреда да се изнесе на подходящо место и да се избегне каквото и да било искрообразуване.
- Горивата да не се съхраняват, изсипват или използват в близост до открит огън или уреди като печки, отоплителни котли, водонагреватели и т.н., които могат да предизвикат запалващ огън или искри.
– Леко запалими предмети или материали да се държат далече от шумозаглушители (минимум 2 м).
- Мотора да не се задейства без шумозаглушител и той да се контролира редовно, да се почиства и при необходимост да се сменя.
- Мотора да не се прилага в гористи местности или такива с храсти и треви, без предварително ауспуха да е снабден с искроуловител.
- Освен при настройка мотора да не се остава да работи със свален въздушен филтър или без капак над смукателния щущер.
— Да не се извършва регулиране на регулиращите пружини, регулиращите лостови механизми или други части, които могат да предизвикат повишение на оборотите на мотора.
– Опасност от изгаряне! Горещите шумозаглушители, цилиндри и охлаждащи ребра да не се докосват.
– Ръцете и ходилата никога да не се доближават до въртящи се или циркулиращи части.
– Опасност от отравяне! Уреда да не се използва в затворени помещения.

Общи указания за сирурност

• Да се спазват съответните национални изисквания на законодателя за струйни апарати.
  – Да се спазват съответните национални изисквания на законодателя за предпазване от злополуки.

Струйните апарати трябва да се проверяват редовно и резултата от проверката да се записва.

• Загряващото приспособление на уреда е горивна инсталация. Горивните инсталации трябва да се проверяват редовно в съответствие с националните изисквания на законодателя.
  – По уреда/аксесоарите не трябва да се предприемат промени.

Опасност от нараняване!

• Използвайте само оригинални маркучи за работа под налягане.
• Маркучът за работа под налягане и приспособлението за пръскане трябва да бъдат подходящи за по-соченото в Техническите данни работно свръхналягане.
  – Да се избягва контакт с химикали.
  – Ежесневно да се проверява маркуча за работа под налягане.

Прегънатите маркучи да не се из- ползват повече.

Ако се вижда външното положение на телта, маркуча за работа под налягане да не се използва повече.

• Маркучи за работа под налягане с повредена резба да не се използват повече.
• Маркучите за работа под налягане да се полагат така, че да не може да се преминава върху тях.
• Маркучи, върху които е применато, които са прегънати или ударени да не се използват повече, дори и когато не се вижда увреждане.

- Маркучите за работа под налягане да се съхранявет така, че да не настъпват механични увреждания.

Предпазните приспособления служат за защита на потребителя и не бива да се спират или да се пренебрегва тяхната функция.

Предпазител против липса на вода

Предпазителя против липса на вода предотвратява прегряването на горелката при липса на вода. Горелката се за-действа само при достатъчно захранване с вода.

Преливен вентил

– Щом се затвори пистолета за ръчно пръскане, се отваря преливния вентил и помпата под високо налягане отвежда водата обратно към смука-телната страна на помпата. По този начин се предотвратява надвишаването та допустимото работно налягане.
– Преливният вентил е настроен и пломбиран още в завода. Настройка само в сервиса.

Предпазен клапан

– Предпазният вентил се отваря, кога- то преливният вентил е дефектен.
– Предпазният клапан е настроен и пломбиран още в завода. Настройка само в сервиса.

Пневматичен прекъсвач

Пневматичният прекъсвач изключва горелката при спадане под минималното работно налягане и при надвишаването му я включва отново.

Предпазна спирачка

Предпазното спирачно зъбно колело на пистолета за ръчно пръскане предотвратява неволно включване на уреда.

Опасност от нараняване! Уредът, ак- сесоарите, захранващите кабели, мар- кучът за работа под налягане и връз- ките трябва да бъдат в отлично със- стояние. Ако уредът не е в отлично със- стояние, използването му е забранено.

Монтиране на поставки за тръби за разпръскване

→ Преди въвеждане в експлоатация, монтирайте двете поставки за тръбите за разпръскване (вж. фиг. А в началото на ръководството).

Проверка на нивото на помпата под високо налягане

ВНИМАНИЕ

Опасност от увреждане! При млекоподобно масло информирайте веднага сервиса на Kärcher.

→ Проверка на нивото на маслото на помпата под високо налягане на про-зорчето за контрол на маслото.

Уреда да не се използва, ако нивото на маслото е спаднало под „MIN“.

→ При необходимост да се долее масло (вижте Технически данни).

Мотор

Да се има пред вид Раздел „Предписания за сигурност“!

→ Преди пускане в експлоатация про- четете упътването за работа на про- изводителя на мотора и обърнете особено внимание на указанията за сигурност.
→ Да се провери въздушния филтър.
→ Проверка на нивото на маслото на мотора.

Уреда да не се използва, ако нивото на маслото е спаднало под „MIN“.

→ Напълнете резервоара за гориво с безоловен бенин. Не използвайте 2-тактова смес.

HDS 1000 DE:

→ Напълнете резервоара за гориво с дизелово гориво.

Да се долее гориво

⚠️ ОПАСНОСТ

Забранява се използването на неподходящи горива, напр. бензин.

ВНИМАНИЕ

Опасност от увреждане на горивната помпа при сух ход. И при работа със студена вода пълнете горивния резервоар, докато изгасне контролната лампа за горивото.

→ Да се долее гориво.
→ Затворете капачката на резервоара.
→ Избършете изтеклото навън гориво.

Долейте течен омекотител

Указание: Пробна опаковка течен оме- котител се съдържа в обема на достав- ката.

→ Напълнете съда с омекотителна течност на Kärcher RM 110 (№ за поръчка).

– Течният омекотител предотвратява образуването на варовик на нагревателната серпентина при работа с варовита вода от водопровода. Той се дозира изтичайки на капки в резерво-ара за вода.
– Дозировката е настроена още в завода за средна твърдост на водата.

Настройка на дозирането на омекотителя

⚠️ ОПАСНОСТ

Опасно електрическо напрежение! Настройката може да се извършва само от електротехник.

→ Да се установи местната твърдост на водата:
– от местното предприятие по водоснабдяване,
– с комплект за контрол на твърдостта (№ за поръчка 6.768-004).
→ Да се отвори електрическото табло.

→ Настройте потенциометър въртене (а) според твърдостта на водата. Правилната настройка може да се види в таблицата.

Пример:

Настройте за твърдост на водата от 15°dH стойност на скалата 7 на потенциометър въртене.

Твърдост на водата(°dH)	Скала на потенцио-метър въртене
5	10
10	8
15	7
20 6,5
25	6
30 5,5

Акумулатор

При работа с акумулаторите непременно спазвайте следните предупредителни указания:

	Спазвайте указанията на акумулатора и в упътване-то за употреба!
	Носете защита за очите!
	Дръжте децата настрани от киселини и от акумула-тори!
	Опасност от експлозия!
	Забраняват се огън, искри, открита светлина и пуше-не!
	Опасност от разяждане!
	Първа помощ!
	Указателна забележка!
	Изхвърляне!
Pb	Акумулатора да не се хвърля в кофата за боклук!

Pb

⚠️ ОПАСНОСТ

Опасност от експлозия! Върху акуму- латора, т.е. върху крайните полюси и свързването на клетките да не се по- ставят инструменти или подобни.

⚠️ ОПАСНОСТ

Опасност от нараняване! Никога не докосвайте раните с олово. След работа по акумулаторите винаги почиствайте ръцете си.

Заредете акумулатора

⚠️ ОПАСНОСТ

Опасност от нараняване! Да се спазват разпоредбите за безопасност при боравене с акумулатори. Да се спазва Упътването за употреба на производителя на зарядното устройство.

→ Да се разкачи акумулатора.
→ Кабел положителен полюс на зарядното устройство да се свърже с извода на положителния полюс на акумулатора.
→ Кабел отрицателен полюс на зарядното устройство да се свърже с извода на отрицателния полюс на акумулатора.
→ Да се постави мрежовия щекер и да се включи зарядното устройство.
→ Акумулатора да се зареди с възможно най-малък заряден ток.

Да се провери и да се коригира нивото на течността на акумулатора.

ВНИМАНИЕ

При напълнен с киселина акумулатор редовно проверявайте нивото на течността.

→ Развивайте всички капачета на клетките.
→ При твърде ниско ниво на течността допълнете клетките с дестилирана вода до маркировката.
→ Заредете акумулатора.
→ Завийте капачетата на клетките.

Монтирайте пистолета за ръчно пръдкане, тръба за разпръскване, дюза и маркуч за работа под налягане

Указание: Системата EASY!Lock свързва компонентите посредством високо-ефективна резба само с едно завъртане - бързо и сигурно.

Фигура 4

→ Свържете тръбата за разпръскване с пистолета за ръчно пръскане и затегнете здраво на ръка (EASY!Lock).
→ Поставете дюзата за работа под ви- соко налягане върху тръбата за раз- пръскване.
→ Монтирайте съединителната гайка и затегнете на ръка (EASY!Lock).
→ Свържете маркуча за работа под ви- соко налягане с пистолета за ръчно пръскане и извода за работа под ви- соко налягане на уреда и затегнете здраво на ръка (EASY!Lock).

Захранване с вода

Параметрите за свързване вижте от Технически данни.

→ Захранващия маркуч (минимална дължина 7,5 м, минимален диаметър 3/4") да се подвърже към извода за вода на уреда и водопроводната мрежа (напр. водопроводен кран).

Указание: Захранващият маркуч не е включен в обема на доставка.

Да се изсмуче водата от резервоара

– Този уред за почистване под високо налягане е подходящ със съответните принадлежности за изсмукване на вода от окрити резервоари напр. от варели за събиране на дъждовна вода или езера.
– Височина на всмукване макс. 1 м.

⚠️ ОПАСНОСТ

Опасност от наранявания и повреди! Никога не засмуквайте вода от резервоар за питейна вода. Никога не засмуквайте течности съдържащи разтворители като разредители за лакове, бензин, масло или нефилтрирана вода. Уплътненията на уреда не са устойчиви на разтворители. Силно разпръскваната струя от разтворители е лесно възпламенима, експлозивна и отровна.

→ Смукателния маркуч (диаметър минимум 3/4") да се свърже с филтър (принадлежност) към извода за вода.
→ Дозирация вентил за почистващо средство да се постави на „0“.

Обслужване

⚠️ ОПАСНОСТ

Опасност от експлозия! Не пръскайте горими течности.

⚠️ ОПАСНОСТ

Опасност от нараняване! Никога не из- ползвайте уреда без тръба за разпръс- кване. Преди всяко използване проверя- вайте здравината на закрепване на тръбата за разпръскване. Завинтва- нето на тръбата за разпръскване трябва да се извършва здраво на ръка.

⚠️ ОПАСНОСТ

Опасност от нараняване! При работа дръжте пистолета за ръчно пръскане и тръбата за разпръскване с две ръце.

⚠️ ОПАСНОСТ

Опасност от нараняване! По време на работа лостът на спусъка и предпазният лост не трябва да бъдат блокирани.

⚠️ ОПАСНОСТ

Опасност от нараняване! При повреден предпазен лост, се свържете с клиентската служба.

ВНИМАНИЕ

Опасност от увреждане на горивната помпа при сух ход. И при работа със студена вода пълнете горивния резервоар, докато изгасне контролната лампа за горивото.

Отваряне/затваряне на пистолета за ръчно пръскане

→ Отваряне на пистолета за ръчно пръскане: натиснете предпазния лост и лоста на спусъка.
→ Затваряне на пистолета за ръчно пръскане: освободете предпазния лост и лоста на спусъка.

Смяна на дюза

⚠️ ОПАСНОСТ

Опасност от нараняване! Преди смяна на дюзите изключете уреда и задействайте пистолета за ръчно пръскане, докато уредът остане без налягане.

→ подсигурете пистолета за ръчно пръскане, като за целта избутате напред предпазната спирачка.
→ Сменете дюзата.

Почистване

→ Налягането/температурата и концентрацията на почистващ препарат да се настроят съобразно повърхността за почистване.

Указание: Струята под високо налягане да се насочи първо от по-голямо разстояние към обекта за почистване, за да се предотвратят повреди поради твърде високо налягане.

Работи с дюза високо налягане

Ъгълът на впръскване е от решаващо значение за ефикасната работа на струята под високо налягане. В нормални случаи се работи с дюза с плоска струя 25° (в обема на доставка).

■ Препоръчани дюзи, могат да бъдат доставени като принадлежности
– За упорите замърсявания Дюза с пълна струя 0°
– За чувствителни повърхности и леки замърсявания Дюза с плоска струя 40°
– За наслоени, упорити замърсявания Мелачка за боклук
– Дюза с настройващ се ъгъл на впръскване, за приспособяване към различни видове почистване. Ъглова варио дюза

Препоръчителен метод на почистване

– Разтваряне на мръсотия: Почистващото средство да се впръска пестеливо и да се остави да подейства 1...5 минути, но без да засъхва.
– Да се отстрани мръсотията: Разтворената мръсотия да се из- плакне със струя под високо наляга- не.

Включване на уреда

→ Отворете захранването с вода.
→ Поставете прекъсвача на уреда на работа със студена/ гореща вода.
→ Мотора да се стартира в съответствие с инструкцията за работа на производителя на мотора.
→ освободете пистолета за ръчно пръскане, като за целта избутате назад предпазната спирачка.
→ Отворете пистолета за ръчно пръскане.

Режим със студена вода

→ Поставете ключа на уреда на „Горелка изкл“.

Режим с гореща вода

⚠️ ОПАСНОСТ

Опасност от изгаряне!

→ Настройте ключа на уреда на желаната работна температура (макс. 98 °C). горелката се включва.

→ Работното налягане и дебита да се настроят посредством завъртане на регулирането на налягането/количеството на пистолета за ръчно пръскане (+/-).

⚠️ ОПАСНОСТ

Опасност от нараняване! При на- стройката на налягането/количе- ството внимавайте за това, да не се развие тръбата за разпръскване.

Работа с почистващи средства

ВНИМАНИЕ

Неподходящите почистващи средства могат да повредят уреда и обектите, който се почистват.

– За да щадите околната среда, под- хождайте пестеливо към почиства- щото средство.
– Спазвайте препоръките за дозиране и указанията на почистващите средства.
– Могат да се използват само почистващи средства, за които производителят на уреда е дал своего съгласие.
– Почистващите средства на Kdrcher гарантират работа без повреди. Моля поискайте съвет и изискайте нашия каталог или информационните ни листи за почистващите средства.
→ Окачете маркуча за всмукване на по- чистващо средство в съд с почиства- що средство.
→ Дозирация вентил за почистващо средство да се постави на желаната концентрация.

Прекъсване на работа

→ Затваряне на пистолета за ръчно пръскане.
→ подсигурете пистолета за ръчно пръскане, като за целта избутате напред предпазната спирачка.

Указание: Ако пистолетът за ръчно пръскане бъде затворен, моторът продължава да работи с обороти на празен ход.

По този начин водата циркулира вътре в помпата и се затопля. Щом главата на цилиндъра на помпата достигне максимально допустимата температура (80 °C), предпазният термостат на главата на цилиндъра изключва двигателя. След охлаждане под 50 °C уредът отново може да се използва.

При работа с вода под налягане от водопроводната мрежа може да се ускори охлаждането:

→ Отворете пистолета за ръчно пръскане прибл. 2–3 минути, за да може преминаващата вода да охлади главата на цилиндъра.
→ Отново стартирайте мотора.

След работа с почистващи препарати

→ Дозирация вентил за почистващо средство да се постави на „0“.
→ Изплакнете уреда минимум 1 минута с чиста вода при отворен пистолет за ръчно пръскане.

Изключване на уреда

⚠️ ОПАСНОСТ

Опасност от попарване с гореща вода! След режим с гореща вода, за да се ох- лади, уредът трябва да работи мини- мум две минути със студена вода при отворен пистолет.

След работа със съдържаща сол вода (морска вода) изплакнете уреда за минимум 2–3 минути при отворен пистолет за пръскане на ръка с вода от водопровода.

ВНИМАНИЕ

Опасност от повреда! Никога не из- ключвайте двигателя при пълно нато- варване при отворен пистолет за ръч- но пръскане.

→ Поставете ключа на уреда на „Горелка изкл“.
→ Затваряне на пистолета за ръчно пръскане.

Моторът се регулира на обороти на празен ход.

→ Поставете прекъсвача на уреда, който се намира на мотора, на „OFF" и затворете крана за гориво.
→ Затворете входа за водата.
→ Задействайте пистолета за пръскане на ръка, докато уреда остане без налягане.
→ Осигурете пистолета за ръчно пръскане с предпазната спирачка против непреднамерено товаряне.
→ Развийте захранващия маркуч за вода от уреда.

Съхранение

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда.

Транспорт

ВНИМАНИЕ

При транспортиране предпазвайте лоста на спусъка от повреда.

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване и увреждания! При транспортиране имайте пред вид теглото на уреда.

→ При транспорт в автомобили осигурявайте уреда съгласно валидните директиви против плъзгане и преобръщане.

Грижи и поддръжка

Можете да договорите редовна инспекция за сигурност с Вашия търговец или да сключите договор за поддръжка.

Моля искайте съвети.

⚠️ ОПАСНОСТ

Опасност от нараняване поради непреднамерено потеглящ уред. Преди работи по уреда извадете щекера на запалителната свещ или откачете акумулатора.

Опасност от изгаряне! Горещите шумозаглушители, цилиндри и охлаждащи ребра да не се докосват.

Интервали на поддръжка

Ежедневно

→ Маркуча за работа под налягане да се провери за увреждане (опасност от пропукване). Повредени маркучи за работа под налягане трябва да се сменят незабавно.

Ежеседмично

→ Проверете нивото на маслото на помпата под високо налягане.

ВНИМАНИЕ

Опасност от увреждане! При млекоподобно масло информирайте веднага сервиса на Kärcher.

Ежемесечно

→ Да се почисти цедката към захранването с вода.
→ Да се почисти цедката в предпазителя против липса на вода.
→ Да се почисти филтъра на всмукващия маркуч почистващо средство.

→ Почистете котления камък от уреда.
→ Ангажирайте сервиса с поддръжка на уреда.

Дейности по поддръжката

Помпа под високо налягане

Смяна на маслото:

→ Да се подготви приемен съд за при- бл. 1 литър.
→ Да се развие винта за изпускане на маслото.
→ Маслото да се изпусне в приемния съд.

Старото масло да се отстрани опазвайки околната среда или да се предаде в авторизиран събирателен пункт.

→ Да се завие винта за изпускане на маслото.
→ Новото масло бавно да се напълни до маркировката „MAX“ на съда за масло.

Указание: Въздушните мехурчета трябва да могат да се пръснат.

Вида на маслото и количеството на пълнене вижте в Технически данни.

Мотор

Работите по поддръжката на мотора да се извършват в съответствие с данните в Инструкцията за използване на производителя на мотора.

Почистване на котления камък от уреда

При отлагания в тръбопроводите се повишава съпротивлението при протичане, така че натоварването за мотора става твърде голямо.

⚠️ ОПАСНОСТ

Опасност от експлозия поради горими газове! При отстраняване на варовика пушенето е забранено. Осигурете добра вентилация.

⚠️ ОПАСНОСТ

Опасност от разяждане от киселини! Да се носят защитни очила и защитни ръкавици.

■ Провеждане:

За отстраняването съгласно законовите разпоредби се позволява използването само на проверени средства, разтварящия котления камък с контролен знак.

– RM 100 (№ за поръчка 6.287-008) разтваря котления камък и обикнове- ните съединения на котления камък и остатъци от миещи препарати.

– RM 101 (№ за поръчка 6.287-013) разтваря наслоявания, които не мо- гат да се отделят с 100.
→ Напълнете един 20-литров съд с 15 л. вода.
→ Прибавете един литър средство, разтварящо котления камък.
→ Подвържете водния маркуч директно на главата на помпата и закачете свободния край в съда.
→ Подвързаната тръба за разпръскване поставете без дюза в съда.
→ Мотора да се стартира в съответствие с инструкцията за работа на производителя на мотора.
→ Отворете пистолета за ръчно пръскане и не го затваряйте повече по време на отстраняването на котления камък.
→ Настройте ключа на уреда на работна температура от 40 °C.
→ Оставете уреда да работи, докато се достигне работната температура.
→ Изключете уреда и го оставете да стои 20 минути. Пистолетът за ръчно пръскане трябва да остане отворен.
→ Накрая изпомпете уреда, докато се изпразни.

Указание: Препоръчваме Ви за корозионна защита и за неутрализация на остатьците от киселини накрая да изпомпите през уреда алкален разтвор (напр. RM 81) през резервоара за почистващото средство.

Защита от замръзване

ВНИМАНИЕ

Опасност от увреждане! Замръзнала- та вода в уреда може да повреди ча- стите на уреда.

– През зимата съхранявайте уреда в отоплено помещение или го изпразнете. При по-продължителни производствени паузи се препоръчва, в уреда да се напомпи антифриз.
– Ако не е възможно съхраняване осигурено против замръзване, уреда да се спре от експлоатация.
■ Продухайте водата:
→ Да се развият захранващия маркуч за вода и маркуча за работа под налягяне.
→ Захранващите проводи да се отвият от пода на котела и нагревателната серпантина да се остави да работи на празен ход.
→ Уреда да се остави да работи макс. 1 минута докато се изпразнят помпата и проводите.
Изплакнете уреда с препарат за защита от замръзване

Указание: Да се спазват разпоредбите за работа на производителя на препарата за защита от замръзване.

→ В съда с поплавък да се налее конвенционален препарат за защита от замръзване.
→ Да се включи уреда (без горелка), докато уреда бъде напълно изплакнат.

По този начин се постига известна коро- зионна защита.

Помощ при неизправности

⚠️ ОПАСНОСТ

Опасност от нараняване поради непреднамерено потерящ уред. Преди работи по уреда извадете щекера на запалителната свещ или откачете акумулатора.

Опасност от изгаряне! Горещите шумозаглушители, цилиндри и охлаждащи ребра да не се докосват.

Свети контролна лампа гориво

– Празен резервоар за гориво
→ Да се напълни.

Свети контролна лампа течен омекотител

– Съдът за течен омекотител е празен, по технически причини винаги в резервоара има остатък.
→ Да се напълни.
– Електродите в съда са замърсени
→ Да се почистят електродите.

Уредът не работи

Да се спазват указанията на Упътването за експлоатация на производителя на мотора!

– Празен резервоар за гориво
→ Да се напълни.
– HDS 1000 BE: Запалителна свещ (мотор) замърсена/дефектна
→ Почистване или смяна на запалителната свещ.
– Предпазният термостат на помпата под високо налягане е изключил уреда след по-продължителна работа в кръг
→ Уреда да се остави да се охлади, след това да се включи отново. Вижте също Раздел „Прекъсване на работа“.

Уредът не създава налягане

– Работните обороти на мотора са твърде ниски

→ Да се проверят работните обороти на мотора (вижте Технически данни).

– HDS 1000 BE: Запалителна свещ (мотор) замърсена/дефектна

→ Почистване или смяна на запалителната свещ.

– Дюзата е запушена/измита

→ Дюзата да се почисти/смени.

– Цедката в захранването с вода за- мърсена

→ Да се почисти цедката.

– Твърде малък дебит на водата за за- хранване

→ Да се провери дебита на водата за захранване (вижте Технически дан- ни).

– Захранващите тръбопроводи към помпата не са херметични или са за- пушени

→ Да се проверят всички захранващи тръбопроводи към помпата.

– Въздух в системата

Да се обезвъздуши помпата:

→ Дозирация вентил за почистващо средство да се постави на „0“.

→ Отворете захранването с вода.

→ Мотора да се стартира в съответствие с инструкцията за работа на производителя на мотора.

→ За обезвъздушаване на уреда да се развие дюзата и уреда да се остави да работи толкова дълго, докато во-дата започне да изтича без мехурче-та.

→ Уреда да се изключи и отново да се завие дюзата.

→ При по-силна нехерметичност уреда да се провери в сервиса.

– Захранващите тръбопроводи към помпата не са херметични

→ Да се проверят всички захранващи тръбопроводи към помпата.

– Въздух в системата

Да се обезвъздуши помпата:

→ Дозирация вентил за почистващо средство да се постави на „0“.

→ Отворете захранването с вода.

→ Мотора да се стартира в съответствие с инструкцията за работа на производителя на мотора.

→ За обезвъздушаване на уреда да се развие дюзата и уреда да се остави да работи толкова дълго, докато во-дата започне да изтича без мехурче-та.

→ Уреда да се изключи и отново да се завие дюзата.

Уредът не засмуква почистващ препарат

– Маркучът за засмукване на почества- що средство с филтър не е хермети- чен или е запушен

→ Да се провери/почисти маркуч за всмукване на почистващо средство с филтър.

– Възвратният клапан във връзката на маркуча за засмукване на почистващо средство е залепнал

→ Възвратният клапан във връзката на маркуча за засмукване на почистващо средство да се почисти/смени.

– Дозиращит вентил за почистващо средство е затворен или нехермети- чен/запушен

→ Да се отвори дозирация вентил за почистващо средство или да се провери/почисти.

При отворен пистолет за ръчно пръскане преливният вентил непрекъснато се отваря и затваря

– Запушена дюза
→ Почистете дюзата.
– Уредът има котлен камък
→ Почистете котления камък от уреда.
– Цедката в предпазителя против липса на вода е замърсена
→ Да се почисти цедката.
– Преливният вентил е дефектен
→ Сменете преливния вентил (сервиз).

Горелката не пали

– Празен резервоар за гориво
→ Да се напълни.
– Недостиг на вода
→ Проверете захранването с вода, за- хранващите кабели.
→ Да се почисти цедката в предпазителя против липса на вода.
– Замърсен горивен филтър
→ Да се смени горивния филтър.
– Няма запалителна искра
→ Ако при работа през наблюдателно- то стъкло не се вижда запалителна искра, уреда да се провери от серви- за.

Настроената температура не се достига при режим с гореща вода

– Работно налягане/дебит твърде големи
→ Намалете работното налягане/ дебита на пистолета за ръчно пръскане.
– Нагревателна серпантина със сажди
→ Саждите да се почистят от сервиса.

Служба за работа с клиенти

Ако повредата не може да бъде от- странена, уреда да се провери от сер- виза.

Гаранция

Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или при производство. В гаранционен случай се обърнете към дистрибутора или най-близкия оторизиран сервис, като представите касовата бележка.

Използвайте само оригинални аксесо-ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда.

Можете да намерите информация за ак- сесоари и резервни части на www.kaercher.com.

ЕС Декларация за съответствие

С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕС. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.

Намиращи приложение Директиви на EC:

2006/42/EO (+2009/127/EO)

2000/14/EO

2014/30/EC

Намерили приложение хармонизира- ни стандарти:

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-79

Приложен метод за оценка на съответствието:

Подписвашите лица действат от името и като пълномощници на управителния орган.

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

		HDS 1000 BE H	HDS 1000 DE
Вид защита -- IPX5 IPX5
Мотор
Тип -- Honda GX 390,		1-цилиндров 4-тактов	Yanmar L 1 0 0 N , 1 - линдров 4-тактов
Кфцинална мощност от 3600 1/мин kW (PS)	9,6 (13) 7,4	(10)
Специфичен разход г/kWh 313 250
Работни обороти 1/мин 3200-3400 3200-3400
Резервоар за гориво	л	6,5	5,5
Гориво	-- бензин,безоловен *		Дизел
* Уредът е подходящ за гориво E10
Захранване с вода
Температура на постъпващата вода (макс.)	°C	30	30
Дебит за постъпващата вода (мин.)	л/ч (л/мин)	1000 (16,7)	1000 (16,7)
Налягане на постъпващата вода (макс.)	MPa (bar)	0,6 (6)	0,6 (6)
Захранващ маркуч	No за поръчка	4 440-207.0	4 440-207.0
Дължина на захранващия маркуч	м 7,5	7,5
Диаметър на захранващия маркуч (мин.)	Цол	3/4	3/4
Височина на засмукване от отворения съд (20 °C)	м	1	1
Данни за мощността
Дебит вода	л/ч (л/мин)	450-900 (7,5-15)	450-900 (7,5-15)
Работно налягане вода (със стандартна дюза)	MPa (bar)	4-21 (40-210)	4-20 (40-200)
Големина на дюза за стандартна дюза	-- 047 050
Макс. работно свръхналягане (предпазен клапан)	MPa (bar)	23 (230)	23 (230)
Макс. работна температура гореща вода	°C	98	98
Засмукване на почистващо средство	л/ч (л/мин)	0-40 (0-0,7)	0-40 (0-0,7)
Горивна мощност	kW	59	59
Максимален разход на нафта	кг/ч	5,6	5,6
Сила на отпора на пистолета за ръчно пръскане (макс.)	N	51	51
Установени стойности съгласно EN 60335-2-79
Шумни емисии
Ниво на звука L_pA	dB(A)	91	91
		HDS 1000 BE	HDS 1000 DE
Неустойчивост K_pA	dB(A) 3 2
Ниво на звукова мощност L_WA + неустойчивост K_WA	dB(A) 108 1	107
Стойност на вибрациите в областта на дланта – ръката
Пистолет за ръчно пръскане м/сек	^2	<2,5 <2,5
Тръба за разпръскване м/сек	^2	<2,5 <2,5
Несигурност К м/сек	^2	1	1
Горивни материали
Гориво -- Нафта EL или		дизел	Нафта EL или дизел
Помпа количество на маслото л 0,35 0,35
Помпа вид масло Моторно	масло 15W40	No за поръчка 6.288-050.0	No за поръчка 6.288-050.0
Мерки и тегла
Дължина х широчина х височина мм	1100 x 750 x 785		1100 x 750 x 785
Типично собствено тегло	кг	175,2	197,0
Резервоар гориво	л 34	34
