Тип продукту	Внутрішній очищувач для бочок та контейнерів (225-600 л)
Бренд	Kärcher
Модель	BC 14/12
Максимальний робочий тиск	14 МПа (140 бар)
Максимальна витрата	1400 л/год (23,3 л/хв)
Максимальна температура рідини	80 °C
Електроживлення	115-240 В ~ 50-60 Гц
Потужність двигуна	40 Вт (12 В пост. струму)
Швидкість обертання	62 об/хв
Ступінь захисту	IP55
Високонапірне з'єднання	M22x1,5
Вихід води	G 1/2"
Мінімальний отвір ємності	40 мм
Загальна довжина	1200 мм
Максимальна глибина занурення	900 мм
Вага (в робочому стані)	4,8 кг
Температура навколишнього середовища	+2 °C до +40 °C
Матеріали	Технічний пластик, нержавіюча сталь
Основні функції	Очищення обертанням по 2 осях, вбудоване всмоктування, режими ВСМОКТУВАННЯ та РОЗПИЛЕННЯ
Щоденне обслуговування	Очищати зону зачеплення головки, перевіряти форсунки
Безпека	Обов'язковий диференційний вимикач 30 мА, аварійна зупинка, регульований конус заливного отвору
Запчастини та ремонтопридатність	Змінні набори форсунок, ущільнення, конічні колеса, підтримка СЦ Kärcher
Гарантія	Згідно з умовами країни, запчастини та робота на випадок виробничих дефектів

Часті запитання - BC 1412 Kärcher

Як регулювати глибину занурення внутрішнього очищувача?

Розташуйте пристрій з конусом заливного отвору на отворі бочки. Послабте різьбове з'єднання на конусі, вставте очищувач, доки всмоктувальна трубка не торкнеться дна, потім підніміть його на 2-3 мм, щоб він більше не торкався. Затягніть різьбове з'єднання.

Що робити, якщо двигун не працює?

Спочатку перевірте, чи головний вимикач у положенні «увімкнено» і чи горить зелений індикатор. Якщо двигун залишається тихим, перевірте запобіжник, блок живлення та кабелі. Якщо спрацював диференційний вимикач, усуньте причину та увімкніть його знову. У разі електричних несправностей зверніться до спеціалізованого електрика.

Який набір форсунок використовувати?

Пристрій постачається з набором форсунок №2 (витрата 900-1200 л/год). Якщо ваш високонапірний насос має іншу витрату, виберіть набір №1 (600-900 л/год) або №3 (1200-1500 л/год) відповідно до таблиці характеристик. Всмоктувальні та розпилювальні форсунки мають різні кольори для розпізнавання.

Як замінити розпилювальні форсунки?

Використовуйте шестигранний ключ, що входить до набору форсунок. Відкрутіть розпилювачі від головки очищення, закрутіть нові форсунки. Для вихідних наконечників води нанесіть на різьбу Loctite 243 або тефлонову стрічку перед закручуванням для забезпечення герметичності.

Яка типова процедура очищення?

Підключіть високонапірний насос та блок живлення. Встановіть важіль перемикання в положення SPRAY. Відкрийте подачу рідини, запустіть насос. Пристрій одночасно очищує та всмоктує. Один цикл триває приблизно 36 секунд; рекомендується два цикли для ретельного очищення. Завершіть, пересунувши важіль у положення SUCTION для всмоктування залишкової води.

Як обслуговувати пристрій?

Перед кожним використанням видаліть забруднення в зоні зачеплення головки очищення. Щомісяця перевіряйте затяжку гвинтів. Після використання прополощіть очищувач чистою водою без миючого засобу протягом 30 секунд, щоб уникнути утворення нальоту на ущільненнях. Рекомендується договір на технічне обслуговування з сервісним центром Kärcher.

Які аксесуари постачаються з пристроєм?

Доставка включає: блок живлення, високонапірний рукав 1,5 м, подовжувач 10 м, гнучку трубку, тримач, набір форсунок (№2), три всмоктувальні трубки (550, 350 та 300 мм) та шестигранний ключ. Всмоктувальна трубка 300 мм призначена для вигнутих труб.

Чи можна використовувати миючі засоби?

Так, можна використовувати миючі засоби, сумісні з високонапірними очищувачами. Дотримуйтесь інструкцій з безпеки на етикетці продукту. Не перевищуйте температуру рідини 80 °C. Не використовуйте вибухонебезпечні або легкозаймисті речовини. Скидання стічних вод, що містять мінеральні масла, у навколишнє середовище заборонено.

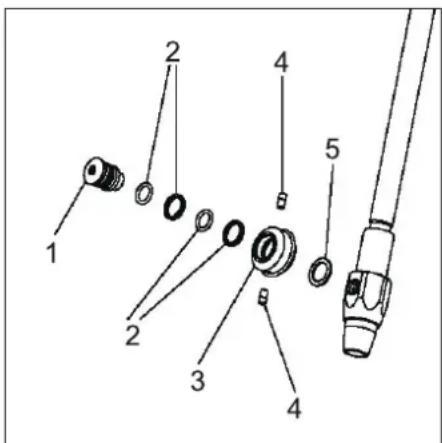

Як замінити головку очищення?

Відкрутіть вісь (цапфу) за допомогою шестигранного ключа. Зніміть конічне колесо, ущільнення та шайби. Нанесіть герметик на різьбу нової осі. Вставте нове конічне колесо з ущільненнями та шайбами, потім закрутіть вісь. Ця заміна призначена для сервісного центру Kärcher.

Що означає зелений індикатор на пристрої?

Зелений індикатор (сигнальна лампа) вказує на те, що пристрій під напругою та готовий до роботи. Він загоряється, коли головний вимикач встановлено в положення «увімкнено». Якщо він не загоряється, перевірте електроживлення та запобіжник. Після використання вимкніть пристрій — індикатор згасне.

ПОСІБНИК КОРИСТУВАЧА BC 1412 Kärcher

20 Маркуч високо налягане(1,5 м)

Перед першим застосуванням вашого пристрою прочитайте

цю оригінальну інструкцію з експлуата- ції, після цього дійте відповідно неї та збережіть її для подальшого користуван- ня або для наступного власника.

– Перед першим використанням на виробництві обов'язково прочитайте вказівки з техніки безпеки № 5.951-949.0.

– Якщо виникають ошкодження при транспортуванні, негайно повідомте про це продавця.

Перелік

Захист навколишнього середовища....UK 1

Ступінь небезпеки ..... UK 1

Правильне застосування....UK 1

Призначення.....UK 1

Правила безпеки ..... UK 1

Елементи приладу.....UK 2

Технічні характеристики .... UK 3

Введення в експлуатацію ... UK 3

Експлуатація..... UK 3

Зняття з експлуатації. ..... UK 4

Догляд та технічне обслуговування. UK 4

Допомога у випадку непола- док. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UK 4

Заява при відповідність Європейського співтовариства ... UK 5

Гарантія UK 5

Захист навколишнього середовища

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для на переробку.

Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою:

Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерті.

△ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

⚠ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

Вказівка щодо можливої потенційно небезпечній ситуації, що може спричинити матеріальні збитки.

Правильне застосування

– Пристрій для чищення внутрішніх поверхонь ВС 14/12 - це розпилювач для очищення бочок з наливним отвором відповідно до DIN, а також інших ємностей та баків, зокрема дубових бочок місткістю від 225 до 600 літрів.
– Очищувальна головка міститься в бак через отвір відповідного мінімального діаметра.

Носова частина Мін.	отвір ємності
ВС 14/12	40 mm

– Роздільний насос високого тиску приєднують до очисника за допомогою шланга високого тиску.
– Забороняється використовувати насос високого тиску без регулятора тиску/кількості (непряме регулювання).

Використання поза закритою ўмністю при високому тиску й температурі відповідно до технічних вказівок прирівнюється до використання не по призначенню.

– Експлуатація пристрою у вибухонебезпечному середовищі забороняється!
– Експлуатація пристрою з вибухонебезпечними та горючими матеріалами забороняється!

Будь ласка, не допустіть потрапляння маслянистих стічних вод у землю, во- дойми або каналізацію.

Призначення

– До складу пристрою для чищення входять двигун, пацівок, миюча голівка та всмоктувальна трубка. Сопла очищувальної голівки обертаються та установлюються в напрямку двох різних осей, через що кожна сторона ємності стає доступною. Відсмоктування води, що зібралася в ємності, здійснюється з допомогою всмоктувальної трубки.

– Очищувальна головка приводиться в рух електроприводом Через це число оборотів постійно та не залежить від кількості й тиску рідини для очищення..
– На пацівку є регульований конус наливного отвору, що надівається на отвір ємності.

Правила безпеки

– Необхідно дотримуватися відповідних національних законодавчих норм.
- Слід дотримуватися вказівок по техніці безпеки, прикладених до використовуваних засобіє для чищення (як правило, наведені на етикетці впакування).
– Щоб уникнути ушкоджень техніки й нещасних випадків через неправильне застосування пристрою, рекомендується допускати до користування тільки досвідчений персонал.

– Варто забезпечити доступ до по-сібника з експлуатації для кожного робітника.
– Використовуваний насос високого тиску повинен бути обладнаний всіма захисними пристроями з відповідними СЕ-позначеннями.

У випадку помилок у керуванні або використанні не по призначенню, оператор і інші особи можуть піддатися небезпеки у зв'язку з наступними факторами:

– ВИСОКИЙ ТИСК
– висока електрична напруга
– засоби для чищення, або використана рідина для очищення

△НЕБЕЗПЕКА

– Небезпека защемлення приводом пристрою. Використовувати привід очисника дозволяється тільки в закритій ємності.
– Небезпека поранення струменем води високого тиску, що виступає. Використання очисника дозволяється тільки в закритих ємностях.
– Використана рідина для очищення й залишки речовин, що зберігалися в ємностях, можуть бути небезпечні для здоров'я. Варто вжити необхідних заходів, щоб уникнути контакту з ними.
– Небезпека поранення через переки- дання очисника при малій глибині за- нурення. Варто надійно закріпити пристрій.
– Небезпека поранення через переки- дання ємності. Варто надійно з'єд- нати ємність і очисник.

⚠ПОПЕРЕДЖЕННЯ

Щоб уникнути ушкоджень очищувальній головці варто переконатися в її вільному розташуванні усередині ємності. Не допускається зіткнення очищувальній головки та стінок ємності.

Співробітники, що допускаються до роботи

Співробітникам, яким дозволяється використовувати очисник, повинно бути повних 18 років. Вони можуть бути допущені до керування установкою (виключенням є учні виробничого навчання, див. BGV D15 §6).

Дії у випадку виникнення аварійної ситуації

→ Виключити роздільний насос високого тиску.
→ Вітягніть мережеву штепсельну вилку.
→ Зупинити подачу рідини для очищення.

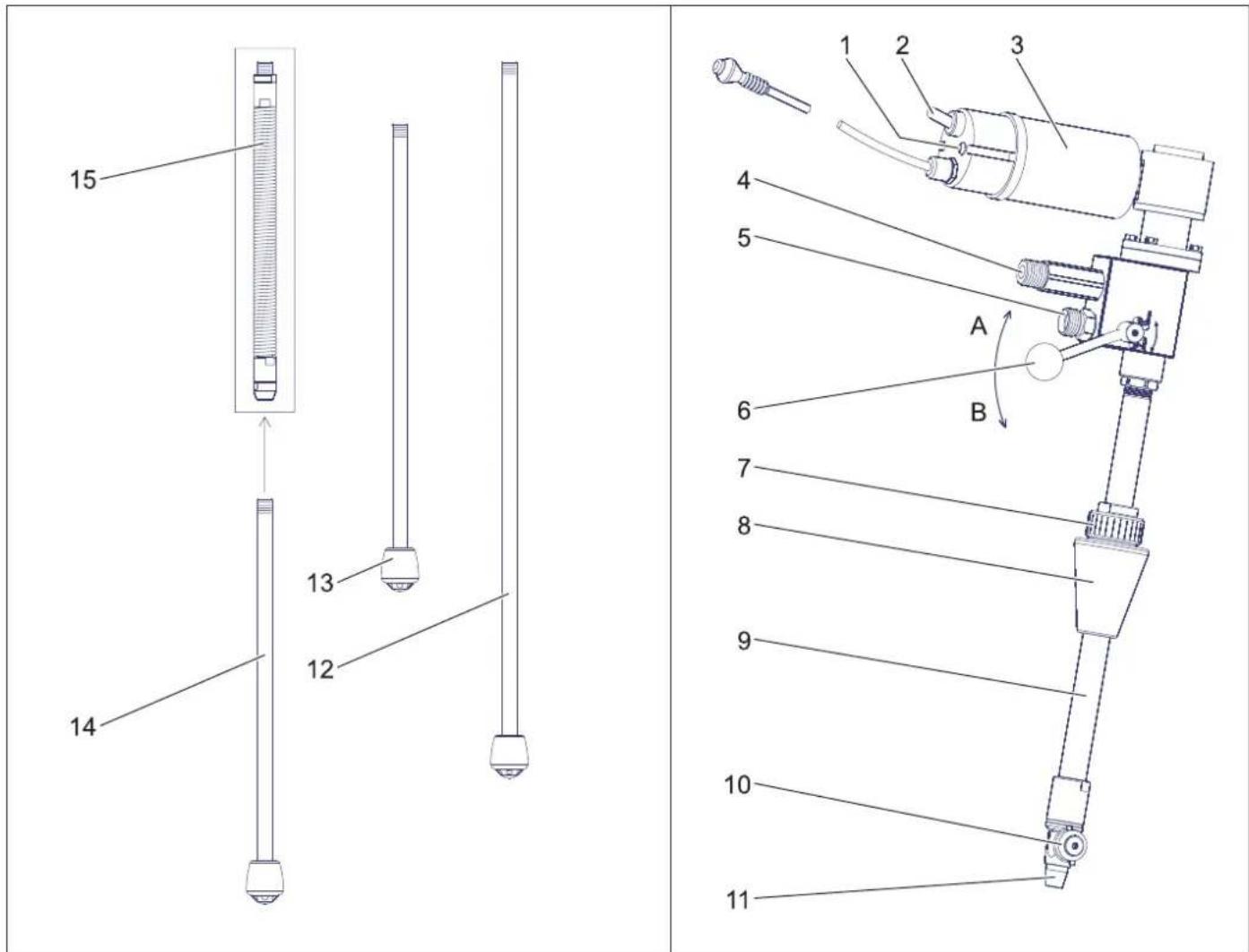

Елементи приладу

1 Контрольна лампа (зелена)

2 Апаратний вимикач

3 Силовий агрегат

4 Водовипуск G 1/2"

5 3'єднання високого тиску M22x1,5

6 Важіль перемикання

7 Нарізне з'єднання

11 Елемент підключення для всмокту- вальної трубки

12 Всмоктувальна трубка 550 мм

13 Всмоктувальна трубка 350 мм

14 Всмоктувальна трубка 300 мм (для гнучкої трубки)

15 Гнучка трубка

16 Тримач

17 Набір форсунок

18 Блок живлення від мережі

19 Подовжувач (10 м)

20 Шланг високого тиску (1,5 м)

A SPRAY-Position (Робота в режимах розпилення та всмоктування)

В SPRAY-Position (Робота в режимі всмоктування)

Технічні характеристики

		BC 14/12
No замовлення 2.112-020
Макс. об'єм перека-чування	л/г (л/хв)	1400 (23,3)
Макс. температура рідини для очищення	°C 80
Макс. робочий тиск	MPa (бар)	14 (140)
Робочий тиск із на-бором форсунок No 2	MPa (бар)	12 (120)
напруга В 115-240
Тип струму -- 1~
Частота Гц 50-60
Електричний дви-гун	В, пост. струму	12
Номінальна потуж-ність	Вт 40
Ступінь захисту -- IP	55
Частота обертання приводу	1/хв. 62
З'єднання високого тиску	мм	M22x1,5
Водовипуск	дюймів	G 1/2
Мін. отвір ємності	мм	40
Загальна довжина	мм	1200
Макс. глибина опу-скання	мм	900
Типова робоча вага	кг	4,8
Температура на-вколишнього сере-довища	°C +2...+40

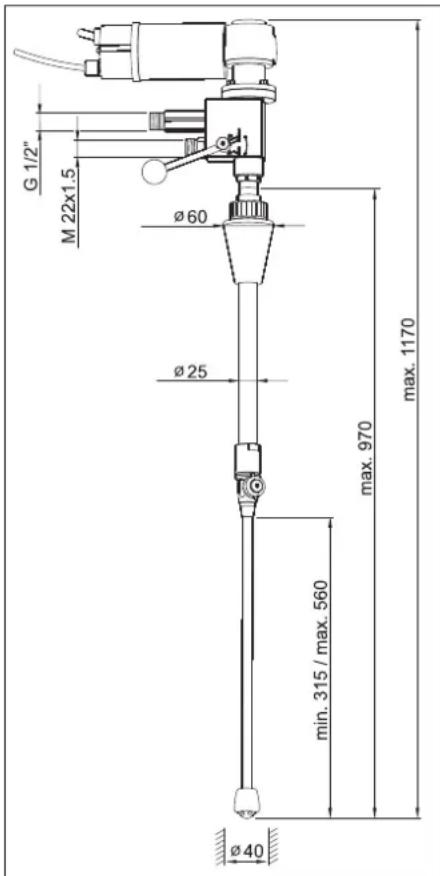

Інформаційний аркуш

G 1/2" M 22x1.5 ø60 ø25 min. 315 / max. 560 ø40 max. 970 max. 1170

Введення в експлуатацію

Примітка

Шланг високого тиску рекомендується використовувати з очисним фільтром, однак, необхідно регулярно очищати сітчастий фільтр.

Електропровід

△НЕБЕЗПЕКА

Висока напруга небезпечна для життя! Працювати з електропроводкою повинен фахівець-електрик.

– Розетка має бути оснащена автоматичним вимикачем, що спрацьовує з появою струму витоку, зі струмом розчіплювання 30 мА.

– Розетка має знаходитися недалеко від робочого місця, щоб при необхідності можна було швидко відключити мережний рознімач.

Замінити форсунки

– Пристрій для чищення внутрішніх поверхонь серійно оснащений розпилювальними форсунками, які призначені для обсягу подачі 900-1200 л/год. (15-20 л/хв) (набір форсунок № 2).
– Якщо обсяг подачі насоса високого тиску відрізняється від зазначеного, то форсунки необхідно замінити відповідно до таблиці.
– Перед включенням насоса високого тиску необхідно встановити мінімальну величину тиску з допомогою регулювального клапана. У такий спосіб можна виключити виникнення стрибків тиску при запуску пристрою для чищення внутрішніх поверхонь.

	Набір форсунок No 1	Набір форсунок No 2	Набір форсунок No 3
Подача л/год. (л/хв)	600-900(10-15)	900-1200(15-20)	1200-1500(20-25)
Колір всмокту-вальної форсунки	жовтий	зелений	синій
Колір роз-пилюваль-ної форсун-ки	блакит-ний	черво-ний	фіолето-вий

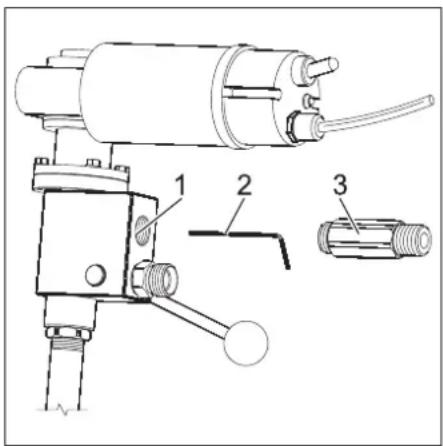

Всмоктувальна форсунка

1 Всмоктувальне сопло
2 Торцевий шестигранний ключ
3 Пацівки водовипуску

→ Відгвинтити пацівки водовипуску.
→ Вигвинтити всмоктувальну форсунку з отвору з допомогою торцевого шестигранного ключа, що додається до набору форсунок.
→ Установити нову форсунку.
Змастити пацівки водовипуску герметиком Loctite № 243 або використовувати тефлонову стрічку.
→ Пригвинтити пацівки водовипуску.
→ Перевірити герметичність пацівків водовипуску.

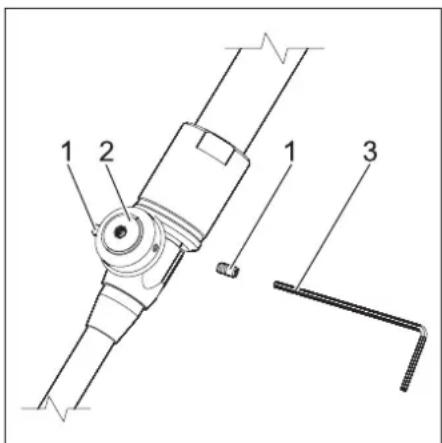

Розпилювальні форсунки

1 Розпилювальна форсунка
2 Носова частина
3 Торцевий шестигранний ключ
→ Відгвинтити розпилювальні форсунки з допомогою торцевого шестигранного ключа, що додається до набору форсунок.
→ Установити нові форсунки.

Експлуатація

△НЕБЕЗПЕКА

Небезпека одержання травми від вихідного потоку гарячого повітря високого тиску.

• Очисник варто використовувати тільки в закритій з усіх боків ємності.
  – Використовувати очисник треба тільки при виключеному роздільному насосі високого тиску й власному приводі або варто перейти в іншу ємність.

△НЕБЕЗПЕКА

Небезпека враження електрострумом!

– Розмістити блок живлення з допомогою встановлених застібок на липучках таким чином, щоб він був захищений від бризів води.
- Захистити подовжувач від бризів води.

Примітка

Варто добитися того, щоб очисник розташовувався точно по центру.

Установити глибину занурення та змонтувати тримач.

→ Надягти пристрій для чищення внутрішніх поверхонь із установленим на пацівку конусом наливного отвору на об'єкт, що підлягає очищенню.
→ Послабити нарізне з'єднання конуса наливного отвору.
Установити глибину занурення: Уводити в отвір ємності пристрій для очищення, поки всмоктувальна трубка не торкнеться дна. Підняти з дна на невелику висоту (2-3 мм) пристрій для очищення, щоб всмоктувальна трубка не торкалась дна.
→ Прикрутити нарізне з'єднання конуса наливного отвору.
→ Установити тримач у пацівок для за- безпечення більш стабільного поло- ження пристрою для очищення вну- трішніх поверхонь.

Підключити шланг

→ З'єднати насос високого тиску з очисником за допомогою шланга високого тиску.
→ Підключити пацівки водовипуску до відповідного зливального шланга.

Примітка

Мінімальний діаметр зливального шланга 17 мм. Для запобігання можливого падіння тиску в шлангу слід уника-ти перетискань шланга або раптових змін напрямку.

Чищення

З'єднати пристрій для очищення внутрішніх поверхонь із блоком живлення та при необхідності з подовжувальним кабелем.
→ Вставте штепсельну вилку.
→ Перевести важіль перемикання в положення SPRAY-Position. Очищення проводиться одночасно з відсмоктуванням зайвої води, що перебуває у внутрішній частині ємності.
→ Включити пристрій для очищення, натиснувши на вимикач пристрою. Контрольна лампочка горить зеленим кольором.
→ Відкрити подачу рідини для очищення.
→ Увімкнути роздільний насос високого тиску.

Примітка

Для забезпечення ретельного очищення ємності рекомендується проводити два цикли очищення. Тривалість одного циклу становить 36 секунд.

По закінченні очищення встановити важіль перемикання в положення SUCTION-Position для того, щоб відсмоктати воду, що залишилася в ємності.

Зняття з експлуатації

Примітка

Перед вимиканням очисника продути всі елементи протягом тридцяти секунд. Це допоможе уникнути утворення кірки й залипання, а також зменшить зношування деталей.

→ Виключити роздільний насос високого тиску.
→ Зупинити подачу рідини для очищення.
→ Виключити пристрій для очищення, нажавши на вимикач пристрою. Контрольна лампочка погасне.
→ Вітягніть мережеву штепсельну вилку.
→ Витягти очисник з ємності.

Догляд та технічне обслуговування

Основа надійної роботи - регулярний догляд за пристроєм.

Використовуйте виключно оригінальні запасні частини виробника або ж рекомендовані ним запчастини, такі як

– запасні частини і деталі, що швидко зношуються

– Аксесуари
– Робочі матеріали
– Засіб для чищення

△НЕБЕЗПЕКА

Небезпека нещасних випадків при роботі на установці!

При всех роботах:

→ Варто відключити насос високого тиску від мережі електроживлення за допомогою головного вимикача.
→ Зупинити подачу рідини для очищення.
→ Вітягніть мережеву штепсельну вилку.

Кому дозволяється проведення робіт з технічного обслуговування?

Роботи з технічного обслуговування дозволяється проводити тільки навченим особам, здатним безпечно управляти та обслуговувати обладнання високого тиску.

Договір на техобслуговування

Для того щоб гарантувати надійну експлуатацію приладу, ми рекомендуємо вам заключити договір на техобслуговування. Звертайтесь, будь ласка, до своєї уповноваженої сервісної служби «Кдрcher».

План техогляду

Щоденно перед використанням

→ Видалити забруднення в області зубчастого зчеплення очищувальній головці.

Щомісяця

→ Перевірити гвинти на міцність посадки.

Допомога у випадку неполадок

Усунення неполадок

△НЕБЕЗПЕКА

Небезпека нещасних випадків при роботі на установці!

При всех роботах:

→ Варто відключити насос високого ти- ску від мережі електроживлення за допомогою головного вимикача.
→ Зупинити подачу рідини для очищення.
→ Вітягніть мережеву штепсельну вилку.

Примітка

Пристрій для очищення внутрішніх поверхонь призначений тільки для роботи за годинниковою стрілкою (якщо дивитися з боку редукторного двигуна). Після заміни блоку живлення або проведення робіт з електричними з'єднаннями необхідно перевірити, чи обертається пристрій для очищення в правильному напрямку.

Хто повинен усувати неполадки?

■ Користувач

Роботи з позначкою "Користувач" дозволяється проводити тільки проінструктованим особам, здатним безпечно управляти й обслуговувати встаткування високого тиску.

■ Фахівці-електрики

Винятково особи, що одержали професійну підготовку в сфері електротехніки.

■ Служба підтримки користувачів Роботи з позначкою "Служба під- тримки користувачів" дозволяється проводити тільки монтерам служби підтримки користувачів фірми "Kärcher".

Замінити чистячу голівку

2 Торцеве ущільнення

3 Конічний триб

4 Розпилювальна форсунка

5 Підкладнева ша

→ Відгвинтити шийку вісі та видалити конічну шестерню з ущільненнями і підкладневою шайбою.
→ Змазати нарізь нової шийки вісі гер- метиком.
→ Надягти конічну шестерню з ущільненнями та підкладневою шайбою на шийку вісі та закрутити шийку вісі.

Пошук неполадок

Несправність Можливі причини Усунення ким
Двигун не повертається.	На двигун не подається напруга.	Перевірити запобіжник, блок живлення та про-водку.	Фахівець-електрик
	Спрацювало захисне термореле обмотки.	Усунути причину перевантаження. Фахівець-електрик
	Спрацював автомат захисту від струму витоку.	Усунути несправності й повернути автомат у робоче положення.	Фахівець-електрик
	Виключити пристрій для очищення.	Включити пристрій для очищення, натиснувши на вимикач пристрою.	Користувач
Двигун не обертається, очищувальна головка не обертається.	Зламано привід патрубка	Перевірити деталі й замінити несправні.	Служба підтримки користувачів
Очищувальна головка обертається тільки навко-ло однієї осі або ривками.	Очищувальна головка вдаряється об стінки ємності.	Змінити розташування очищувальній голівки й тим самим забезпечити вільний хід.	Користувач
	Занадто великий зазор між зубами зубчастого колеса.	Відрегулювати, замінити зношену деталь. Служба підтримки користувачів
	Ушкоджено зубчасте колесо. Замінити зубчасте колесо. Служба підтримки користувачів
Нерівномірний струмінь.	Закупорилися форсунки.	Прочистити форсунки.	Користувач
	Форсунки ушкоджені.	Замінити форсунки.	Користувач
Недостатня кількість роз-прискування.	Витік біля очищувальної головці або в шлангу.	Перевірити насос, напірний трубопровід/шланг.	Користувач
	Засмітився фільтр шланга.	Очистити фільтр.	Користувач
Біля дренажної шпари па-трубка проступає значна кількість рідини для очищення.	Зношено торцеві ущільнення па-трубка.	Перевірити деталі й замінити несправні. Служба підтримки користувачів
Значне падіння тиску, але відсутній викид рідини для очищення в дренажну шпару.	Зношено торцеві ущільнення очищувальної головки.	Перевірити деталі й замінити несправні. Користувач
Пристрій не всмоктує	Всмоктувальна трубка встановлена неправильно.	Належним чином прикрутити всмоктувальну трубку до відповідного підключення.	Користувач
	Зношування всмоктувальної форсунки.	Очистити всмоктувальну форсунку.	Користувач
	Отвори для всмоктування води забиті.	Очистити отвори та канал для води.	Користувач
Незважаючи на положення важеля перемикання SUCTION-Position, вода продовжує витікати з роз-пилювальних форсунок.	Зношення ущільнення клапана.	Замінити ущільнення клапана.	Служба підтримки користувачів

Заява при відповідність Європейського співтовариства

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Установка для прибирання в приміщенні

Тип: ВС 14/12

Відповідна директива ЄС

2014/30/EU

Прикладні гармонізуючі норми

EN 61000-6-3

EN 61000-3-2: 2014

EN 61000-3-3: 2006

EN 62233: 2008

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Уповноважений співробітник по веденню документообігу: S. Reiser

Alfred Kärcher SE & Co. KG

У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.
