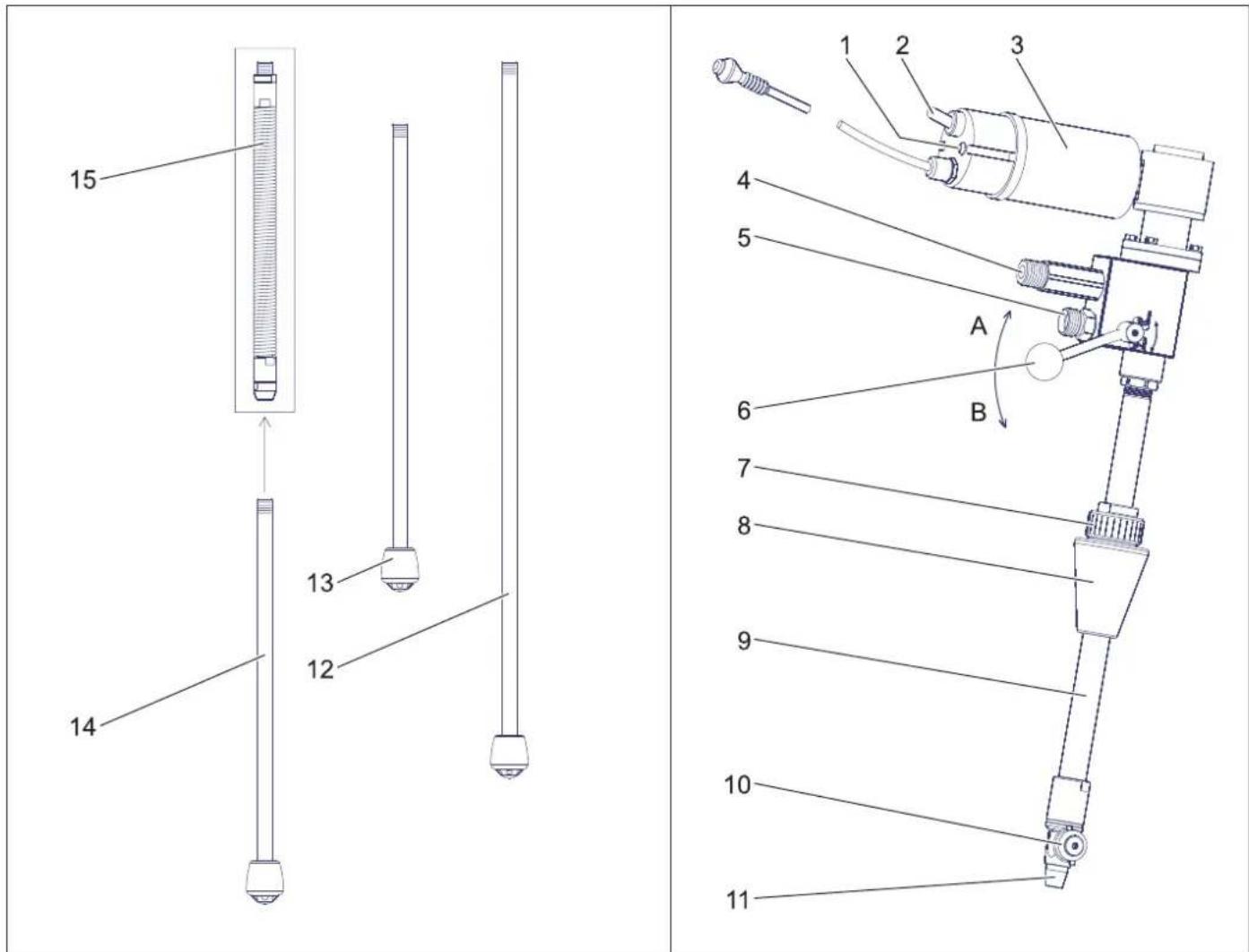

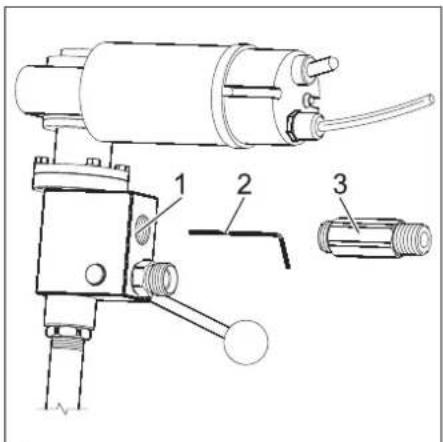

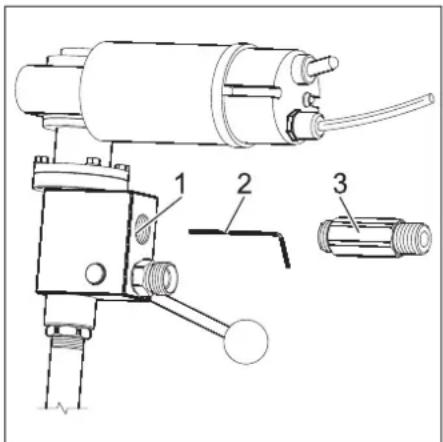

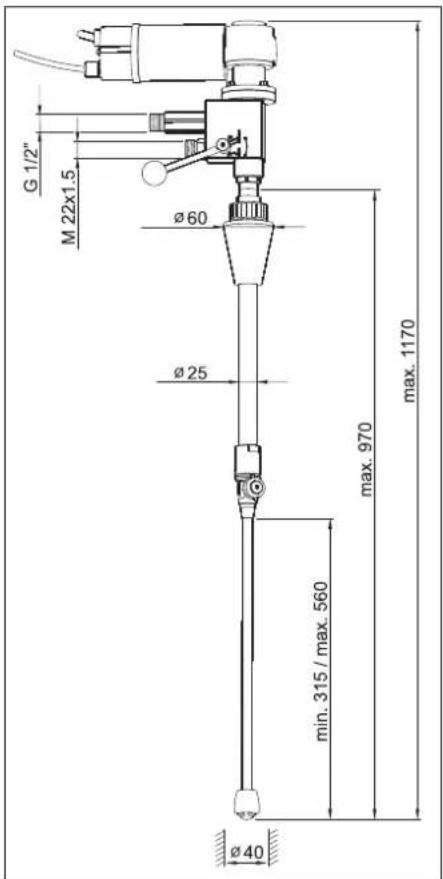

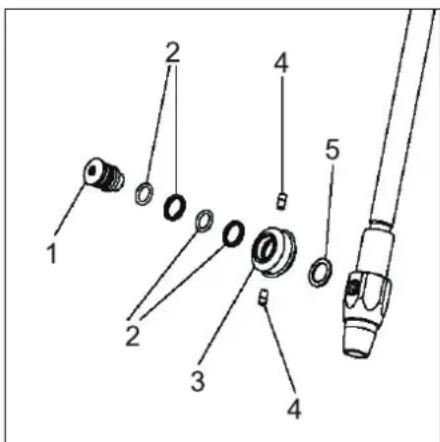

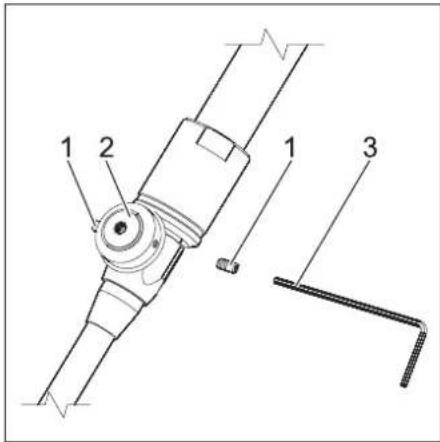

Čistič vnitřků zavádějte do nádrže nebo přemisťujte do jiné nádrže jen při vy- pnutém odděleném vysokotlakém čer- padle a vypnutém vlastním pohonu. NEBEZPEČÍ Nebezpečí zasažení elektrickým proudem! – Napájecí díl umístěte pomocí nasaze- ného suchého zipu tak, aby byl chráněn před stříkající vodou. – Prodlužovací kabel chraňte před stříka- jící vodou. Technické údaje BC 14/12 Objednací č. 2.112-020 Max. výkon čerpadla l/hod. (l/ min.) 1400 (23,3) Max. teplota čisticí kapaliny °C 80 Maximální provozní přetlak MPa (baru) 14 (140) Provozní tlak se sa- dou trysek č. 2 MPa (baru) 12 (120) Napětí V 115-240 Druh proudu -- 1~ Frekvence Hz 50-60 Elektromotor VDC 12 Jmenovitý výkon W 40 Ochrana -- IP 55 Funkční otáčky po- honu 1/min. 62 Přípojka vysokého tlaku mm M22x1,5 Výtok vody palec G 1/2 Minimální otvor ná- drže mm 40 Celková délka mm 1200 Maximální hloubka ponoru mm 900 Typická provozní hmotnost kg 4,8 Teplota prostředí °C +2...+40 Přehled rozměrů Uvedení do provozu Upozornění Doporučuje se použít filtr na nečistoty ve vysokotlakém vedení, sítko by se však mělo pravidelně čistit. Elektrický pohon Výměna trysek Sada try- sek č.1 Sada try- sek č. 2 Sada try- sek č. 3 Čerpací vý- kon l/h (l/min) 600-900 (10-15)

(20-25) Barva sací trysky žlutá zelená modrá Barva stří- kací trysky azurová červená světle fi- alová Sací tryska Stříkací trysky Obsluha Upozornění Je třeba se snažit, aby byl čistič vnitřků prostorově pokud možno uprostřed. 80 CS- 4 Čistič vnitřků nasaďte kuželem zátkov- nice umístěným na nosné trubce na čiš- těný objekt. Povolte šroubení na kuželu zátkovnice. Nastavte ponornou hloubku: zaveďte čistič vnitřků tak daleko do otvoru nádr- že, až se sací trubka dotkne dna. Nyní čistič vnitřků nadzvedněte natolik (2- 3 mm), aby se sací trubka přestala dna dotýkat. Utáhněte šroubení na kuželu zátkovni- ce. Namontujte na nosnou trubku držák, aby byla pro čistič vnitřků zajištěna sta- bilnější poloha. Vysokotlaké čerpadlo spojte s čističem vnitřků vysokotlakou hadicí. Připojte hrdlo výtoku vody k odpovídají- cí vypouštěcí hadici. Čistič vnitřků spojte s napájecím zdro- jem a v případě potřeby s prodlužova- cím kabelem. Zasuňte sít'ovou zástrčku do zásuvky. Přepínací páku uveďte do polohy SPRAY. Provádí se čištění a současně se odsává přebytečná voda z vnitřku nádrže. Zapněte hlavní vypínač čističe vnitřků. Světelná kontrolka svítí zeleně. Otevřete přívod čisticí kapaliny. Zapněte zvlášť umístěné vysokotlaké čerpadlo. Přepínací páku uveďte na konci čištění do polohy SUCTION, aby se odsála voda zbývající v nádrži. Vypněte zvlášť umístěné vysokotlaké čerpadlo. Uzavřete přívod čisticí kapaliny. Vypněte hlavní vypínač čističe vnitřků. Světelná kontrolka zhasne. Vytáhněte zástrčku ze sítě. Čistič vnitřků vyjměte z nádrže. Základem bezpečného provozu zařízení je pravidelná údržba. Používejte výhradně originální náhradní díly od výrobce nebo díly doporučené vý- robcem, např. – náhradní a rychle opotřebitelné díly, – součásti příslušenství, – provozní materiál – Čisticí prostředky NEBEZPEČÍ Nebezpečí úrazu při práci na zařízení! Při všech pracích: Vysokotlaké čerpadlo odpojte hlavním vypínačem od sítě a zajistěte je. Uzavřete přívod čisticí kapaliny. Vytáhněte zástrčku ze sítě. Údržbové práce smějí provádět jen vyško- lené osoby schopné bezpečně obsluhovat a udržovat vysokotlaká zařízení. K zajištění spolehlivého provozu zařízení doporučujeme uzavřít smlouvu o údržbě. Obraťte se na příslušné oddělení služeb zákazníkům společnosti Kärcher. Odstraňte nečistoty v oblasti ozubení na čisticí hlavě. Zkontrolujte, zda šrouby pevně sedí. NEBEZPEČÍ Nebezpečí úrazu při práci na zařízení! Při všech pracích: Vysokotlaké čerpadlo odpojte hlavním vypínačem od sítě a zajistěte je. Uzavřete přívod čisticí kapaliny. Vytáhněte zástrčku ze sítě. Provozovatel Práce označené údajem „provozovatel“ smějí provádět jen poučené osoby schopné bezpečně obsluhovat a udržo- vat vysokotlaká zařízení. Odborní elektrikáři Výhradně osoby s odborným vzděláním v oboru elektrotechniky. oddělení služeb zákazníkům Práce označené údajem „oddělení slu- žeb zákazníkům“ smějí provádět pouze montážní pracovníci oddělení služeb zákazníkům společnosti Kärcher. 1 Čep hřídele 2 Těsnění třecího kroužku 3 Kuželové ozubené kolo 4 Stříkací tryska 5 Podložka Vyšroubujte čep ložiska a vyjměte ozu- bené kuželové kolo s těsněními a pod- ložkou. Potřete závit nového čepu ložiska těsni- cím prostředkem. Nasuňte ozubené kuželové kolo s těs- něními a podložkou na čep ložiska a čep ložiska zašroubujte. Nastavení ponorné hloubky a montáž držáku Napojení hadic Upozornění Vypouštěcí hadice musí mít vnitřní průměr alespoň 17 mm. Aby se v maximální mož- né míře předešlo poklesu tlaku v hadici, je třeba se vyhýbat zúžením hadice popř. náhlým změnám směru. Čištění Upozornění Aby bylo zajištěno důkladné vyčištění ná- drže, doporučuje se provést dva čisticí cykly. Trvání jednoho cyklu činí 36 vteřin. Zastavení provozu Upozornění Před uvedením mimo provoz proplachujte čistič vnitřků 30 vteřin bez přídavku čisti- cích prostředků. Tak se zabrání inkrustaci a slepení a tak i předčasnému opotřebení těsnění. Ošetřování a údržba Kdo smí provádět údržbové práce? Smlouva o údržbě Plán údržby Denně před použitím Měsíční Pomoc při poruchách Instrukce ohledně poruch Upozornění Čistič vnitřků je určen výhradně k provozu ve směru pohybu hodinových ručiček (z pohledu hnacího motoru). Jestliže dojde k výměně napájecího dílu nebo se provedou zásahy do elektrických zapojení, je pak třeba přezkoušet, zda se čistič vnitřků ješ- tě stále otáčí ve správném směru. Kdo smí odstraňovat poruchy? Výměna čisticí hlavy 81CS- 5 Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním poža- davkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji prove- dených změnách, které nebyly námi od- souhlaseny, pozbývá toto prohlášení svou platnost. Níže podepsaní jednají z pověření a se zpl- nomocněním představenstva společnosti. Zplnomocněná osoba pro sestavení doku- mentace: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 V každé zemi platí záruční podmínky vyda- né příslušnou distribuční společností. Pří- padné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní záva- dy. V případě uplatňování nároku na záru- ku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům. Vyhledávání poruch Porucha Možná příčina Odstranění Provádí Motor se netočí Motor je bez napětí. Zkontrolujte pojistku, napájecí díl a vedení. Odborný elektro- technik Sepnul ochranný termospínač ve vinutí. Odstraňte příčinu přetížení. Odborný elektro- technik Sepnul vypínač proti chybnému proudu. Odstraňte příčinu a vypínač proti chybnému prou- du resetujte. Odborný elektro- technik Čistič vnitřků je vypnut. Zapněte hlavní vypínač čističe vnitřků. Provozovatel Motor se točí, čisticí hlava nikoliv Rozbité hnací díly v nosné trubce. Díly zkontrolujte, vadné díly vyměňte. oddělení služeb zá- kazníkům Čisticí hlava se otáčí jen ko- lem jedné osy nebo trhavě Čisticí hlava naráží na stěnu nádr-

Změňte uspořádání čisticí hlavy a tím zajistěte nerušený chod. Provozovatel Vůle zubů kuželových ozubených kol je příliš velká. Opravte nastavení, opotřebované díly vyměňte. oddělení služeb zá- kazníkům Zničené ozubení kuželových ozu- bených kol. Vyměňte kuželová ozubená kola. oddělení služeb zá- kazníkům Nestejnoměrný čisticí papr- sek Ucpané stříkací trysky Vyčistěte stříkací trysky. Provozovatel Poškozené stříkací trysky Vyměňte stříkací trysky. Provozovatel Stříkané množství je příliš malé. Ztráta netěsností u čisticí hlavy nebo na přívodu. Zkontrolujte čerpadlo, zkontrolujte tlaková vedení / hadice. Provozovatel Ucpané filtry v přívodu. Filtr vyčistěte. Provozovatel Čisticí kapalina vytéká ve značném množství u odvod- ňovacích otvorů nosné trub-
