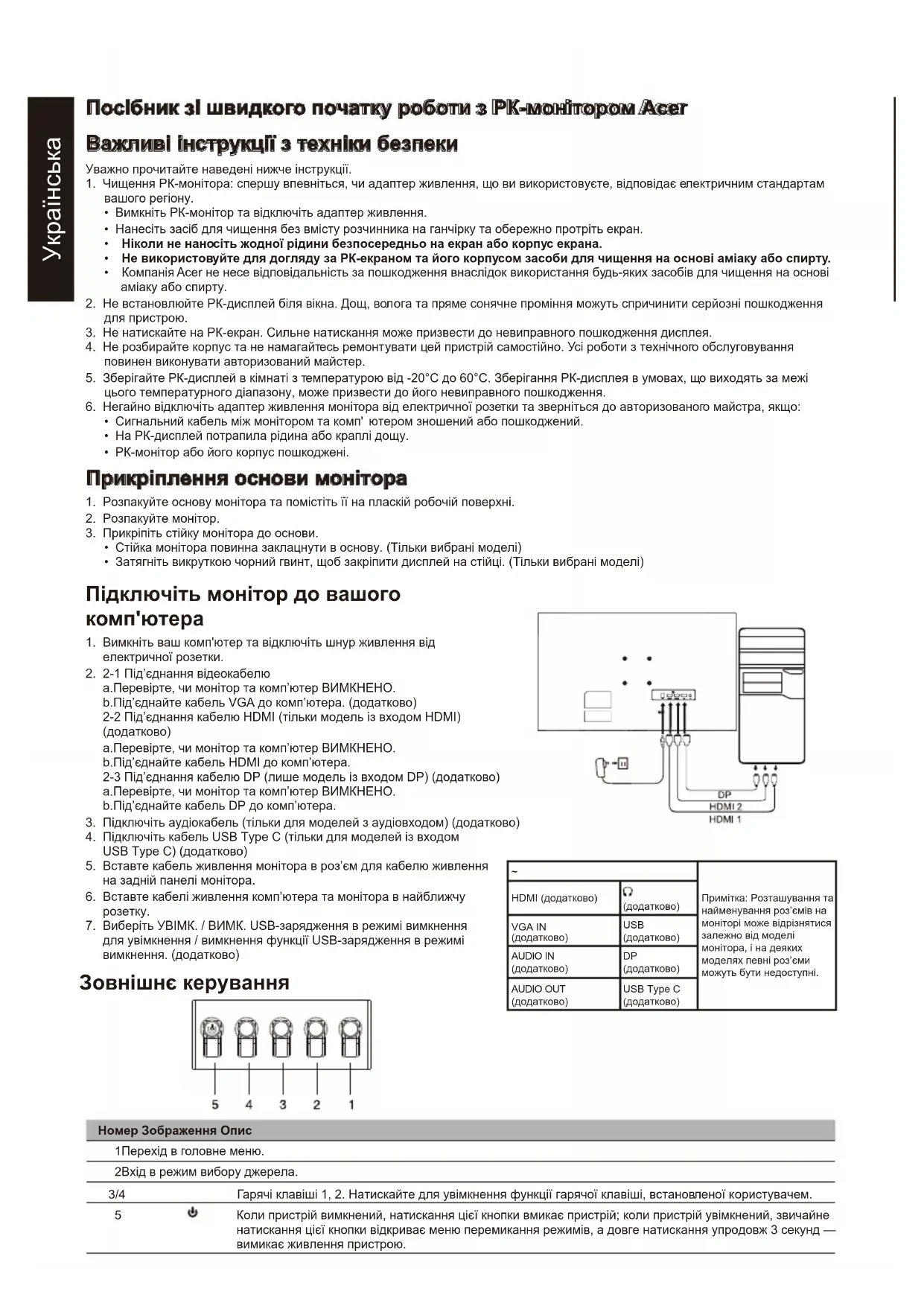

ПОСІБНИК КОРИСТУВАЧА XZ272V ACER

Посібник зі швидкого початку роботи з РК-монітором Асег

Важливі інструкції з техніки безпеки

Уважно прочитайте наведені нижче інструкції.

1. Чищення РК-монітора: спершу впевніться, чи адаптер живлення, що ви використовуєте, відповідає електричним стандартам вашого регіону.

2. Вимкніть РК-монітор та відключіть адаптер живлення.

3. Нанесіть засіб для чищення без вмісту розчинника на ганчірку та обережно протріть екран.
   • Ніколи не наносіть жодної рідини безпосередньо на екран або корпус екрана.
4. Не використовуйте для догляду за РК-екраном та його корпусом засоби для чищення на основі аміаку або спирту.

5. Компанія Асег не несе відповідальність за пошкодження внаслідок використання будь-яких засобів для чищення на основі аміаку або спирту.

6. Не встановлюйте РК-дисплей біля вікна. Дощ, волога та пряме сонячне проміння можуть спричинити серйозні пошкодження для пристрою.

7. Не натискайте на РК-екран. Сильне натискання може призвести до невиправного пошкодження дисплея.

8. Не розбирайте корпус та не намагайтесь ремонтувати цей пристрій самостійно. Усі роботи з технічного обслуговування повинен виконувати авторизований майстер.
9. Зберігайте РК-дисплей в кімнаті з температурою від -20°C до 60°C. Зберігання РК-дисплея в умовах, що виходять за межі цього температурного діапазону, може призвести до його невиправного пошкодження.

10. Негайно відключіть адаптер живлення монітора від електричної розетки та зверніться до авторизованого майстра, якщо:

11. Сигнальний кабель між монітором та комп' ютером зношений або пошкоджений.

12. На РК-дисплей потрапила рідина або краплі дощу.
13. РК-монітор або його корпус пошкоджені.

Прикріплення основи монітора

1. Розпакуйте основу монітора та помістіть її на пласкій робочій поверхні.
2. Розпакуйте монітор.
3. Прикріпіть стійку монітора до основи.

- Стійка монітора повинна закладнути в основу. (Тільки вибрані моделі)

- Затягніть викруткою чорний гвинт, щоб закріпити дисплей на стійці. (Тільки вибрані моделі)

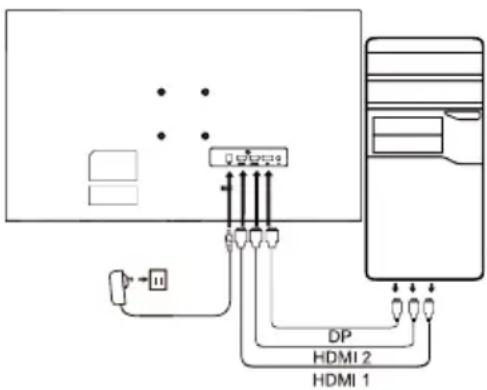

Підключіть монітор до вашого комп'ютера

1. Вимкніть ваш комп'ютер та відключіть шнур живлення від електричної розетки.
2. 2-1 Під'єднання відеокабелю

а.Перевірте, чи монітор та комп'ютер ВИМКНЕНО.

b.Під'єднайте кабель VGA до комп'ютера. (додатково)

2-2 Під'єднання кабелю HDMI (тільки модель із входом HDMI) (додатково)

а.Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b.Під'єднайте кабель HDMI до комп'ютера.
2-3 Під'єднання кабелю DP (лише модель із входом DP) (додатково)
а.Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b.Під'єднайте кабель DP до комп'ютера.

1. Підключіть аудіокабель (тільки для моделей з аудіовходом) (додатково)
2. Підключіть кабель USB Type C (тільки для моделей із входом USB Type C) (додатково)
3. Вставте кабель живлення монітора в роз'єм для кабелю живлення на задній панелі монітора.
4. Вставте кабелі живлення комп'ютера та монітора в найближчу розетку.
5. Виберіть УВІМК. / ВІМК. USB-зарядження в режимі вимкнення для увімкнення / вимкнення функції USB-зарядження в режимі вимкнення. (додатково)

Зовнішнє керування

5 4 3 2 1

~		Примітка: Розташування та найменування роз'ємів на моніторі може відрізнятися залежно від моделі монітора, і на деяких моделях певні роз'єми можуть бути недоступні.
HDMI (додатково)	(додатково)
VGA IN (додатково)	USB (додатково)
AUDIO IN (додатково)	DP (додатково)
AUDIO OUT (додатково)	USB Type C (додатково)

Номер Зображення Опис

1Перехід в головне меню.
2Вхід в режим вибору джерела.
3/4	Гарячі клавіші 1, 2. Натискайте для увімкнення функції гарячої клавіші, встановленої користувачем.
5	Коли пристрій вимкнений, натискання цієї кнопки вмикає пристрій; коли пристрій увімкнений, звичайне натискання цієї кнопки відкриває меню перемикання режимів, а довге натискання упродовж 3 секунд — вимикає живлення пристрою.

Регулятивні заяви та заяви щодо безпеки

Заява FCC

Даний пристрій перевірений та визнаний таким, що відповідає обмеженням для цифрових пристроїв класу В, відповідно до Частини 15 Правил FCC. Ці обмеження розроблені з метою забезпечення розумного захисту від шкідливого випромінювання пристрою, якщо він встановлюється в житловій зоні. Цей виріб генерує, використовує та може випромінювати електромагнітні хвилі. Якщо таке обладнання не встановлювати та не використовувати згідно з інструкціями, воно може створювати перешкоди для радіозв'язку.

Однак немає гарантії, що такі перешкоди не виникнуть при правильному встановленні. Якщо цей пристрій спричинює перешкоди для радіо- або телепередач (що можна встановити увімкнення та вимкненням цього пристрою), тоді для усунення перешкод рекомендуємо користувачам використати один із таких засобів:

• Змініть напрям або положення приймальної антени.
• Збільшіть відстань між цим пристроєм та приймачем.
• Підключіть шнур живлення пристрою до електричної розетки, що знаходиться в іншому електричному ланцюзі, ніж розетка, до якої підключений приймач.
• Зверніться до продавця або досвідченого радіо/телевізійного техніка за допомогою.

Примітка

Щоб уникнути пошкодження монітора, не піднімайте монітор за стійку.

Примітка: екранований кабель

Усі підключення до інших комп'ютерних пристроїв повинне відбуватися за допомогою екранованих кабелів, щоб відповідати вимогам щодо електромагнітної сумісності.

Примітка: периферія

До цього пристрою можна підключати лише сертифіковані периферійні пристрої (пристрою вводу/виводу, док-станції, принтери тощо), що відповідають обмеженням для пристроїв Класу В. Використання несертифікованих периферійних пристроїв може призводити до появи перешкод для радіо- та телепередач.

Примітка

Будь-які зміни або модифікації, що не були явно схвалені виробником, можуть призвести до втрати користувачем права використовувати цей пристрій.

Умови використання

Цей пристрій відповідає вимогам частини 15 правил FCC. Експлуатація можлива за виконання таких двох умов:

(1) цей пристрій не повинен створювати шкідливі радіоперешкоди та (2) цей пристрій повинен приймати будь-які перешкоди, включно з перешкодами, що можуть спричиняти небажані операції.

Примітка: Користувачам у Канаді

Цей цифровий пристрій Класу В відповідає канадським характеристикам ICES-003.

Пояснювальна примітка до «Вимог щодо належної переробки та утилізації використаного електричного та електронного обладнання».

3 метою плекання та захисту нашої планети, коли у вашого пристрою вичерпається термін експлуатації або він не буде вам більше потрібен, будь ласка, дотримуйтесь національного законодавства та приписів щодо переробки електричних та електронних пристроїв та переробляйте їх у місцевих виробників, що мають для цього відповідні засоби.

Утилізація використаного обладнання користувачами з ЄС

Цей значок на виробі або на упакуванні вказує, що цей виріб забороняється утилізувати разом з іншим побутовим сміттям. Під час утилізації використаних пристроїв ви повинні принести на збірний пункт, що займається переробкою використаного електричного та електронного обладнання. Роздільний збір та утилізація використаних пристроїв допомагає зберегти природні ресурси та дозволяє переробити їх у безпечний для здоров'я людей та довкілля спосіб. За детальною інформацією щодо пунктів збору та переробки використаних виробів звертайтесь у ваше місцеве муніципальне управління, в службу з утилізації побутових відходів або в магазин, де був придбаний даний виріб.

Декларація щодо відповідності нормативам ЄС

Цим компанія Асег заявляє, що цей РК-монітор відповідає основним вимогам та іншим відповідним положенням Директиви з електромагнітної сумісності 2014/30/EU, Директиви з низьковольтного електрообладнання 2014/35/EU, Директиви RoHS 2011/65/EU з обмеження використання деяких небезпечних речовин та Директиви 2009/125/EC з метою створення основи для встановлення вимог до екодизайну продукції, що використовує електроенергію.

Монітор Асег призначений для відображення відео та візуальної інформації з електронних пристроїв.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

РК-панель	Система приводу Кольоровий TFT PK-дисплей
	Розмір 27" (69 см)
	Крок пікселя 0,311 мм (Г) × 0,311 мм (В)
	Яскравість 400 кд/м	^2 (типова)
	Контрастність 100 000 000:1 макс. (ACM)
	Кут огляду 178° (Г) 178° (В) (CR=10)
	Час відгуку 1 мс (VRB)
	Тип панелі VA
	Частота по горизонталі	HDMI: 31,469 - 192,692 кГцDP: 31,469 - 192,692 кГц
	Частота по вертикалі	HDMI: 48 - 165 ГцDP: 48 - 165 Гц
Відображувані кольори 16,7 млн. кольорів
Синхросигнал		HDMI: 393,092 МГцDP: 393,092 МГц
Максимальна роздільна здатність		HDMI: 1920×1080 @ 165 ГцDP: 1920×1080 @ 165 Гц
Стандарт Plug & Play VESA DDCCI/DDC2B
Енергоспоживання	Робочий режим 26 Вт (типово)
	Режим сну 0,5 Вт (типово)
	Режим вимкнення 0,3 Вт (типово)
Вхідний роз'єм		DPHDMI x2
Вхідний відеосигнал		DPHDMI (тільки для моделей із входом HDMI) (опціонально)
Динаміки 2 Вт X 2 (тільки для моделей з аудіовходом) (опціонально)
Максимальний розмір екрана		По горизонталі: 597 ммПо вертикалі: 336 мм
Джерело живлення ВХІД: 100-240 В~ 50/60 Гц
Умови довкілля		Температура експлуатації: від 0° до 40°CТемпература зберігання: від -20° до 60°CВідносна вологість повітря під час експлуатації: від 20% до 80%
Розміри		611 (Ш) x 405~ 525 (В) x 234 (Г) мм
Маса (нетто)		4,6 кг (нетто)
Механічні характеристики		Нахил: від -5° до +25°Обертання: +/- 180°Регулювання висоти: 120 ммКолонка: НіЗнімна підставка ніжки: Так
Зовнішні засоби керування	Перемикач/кнопки	Кнопка живлення Гаряча клавіша 3Гаряча клавіша 1 Гаряча клавіша 2
	Функції	Яскравість Частота оновленняКонтрастність Наднизька затримкаСинє світло ПрицілПідсилення чорного МоваАСМ Тайм-аут менюHDR400 ПрозорістьСуперрізкість Блокування менюГама ВхідКолірна температура Автоматичний вибір джерела Режими Формат DPПростору Кольорів Широкий режимРежим відтінків сірого Призначення гарячих клавішВідтінок 6 осей DDC/СІНасичення 6 осей Рівень чорного HDMIГучність Режим швидкого запускуВимкнення звуку ІнформаціяОвердрайв Скинути всі налаштуванняFreeSync Premium VRB
Технічні характеристики залежать від моделі та/або регіону.

Посібники та інша документація до пристрою Асег знаходяться на офіційному вебсайті підтримки компанії Асег.
