XZ272V - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	XZ272V
Ekrano dydis	27 colių (69 cm)
Skydelio tipas	VA
Maksimali skiriamoji geba	1920 x 1080 pikselių
Atnaujinimo dažnis	165 Hz
Atsako laikas	1 ms (VRB)
Ryškumas	400 cd/m² (tipinis)
Kontrastas	100 000 000:1 max (ACM)
Žiūrėjimo kampas	178° horizontaliai / 178° vertikaliai
Rodomos spalvos	16,7 milijonai
Jungtys	2 x HDMI, 1 x DisplayPort
Įmontuoti garsiakalbiai	2 x 2 W (pasirinktinai)
Maitinimas	100-240 V ~ 50/60 Hz
Energijos sąnaudos	26 W (įjungtas), 0,5 W (budėjimo režimas), 0,3 W (išjungtas)
Matmenys (su pagrindu)	611 x 405~525 x 234 mm
Neto svoris	4,6 kg
Nustatymai	Pakreipimas -5° iki +25°, pasukimas +/-180°, aukštis 120 mm
Specialios funkcijos	FreeSync Premium, HDR400, mėlynos šviesos filtras ir kt.
Valymas	Minkšta šiek tiek drėgna šluostė, be amoniako ir alkoholio
Saugumas	Neatidaryti, atjungti esant problemai, naudoti ekranuotus kabelius
Atsarginės dalys ir remonto galimybės	Kreiptis į įgaliotą techniką; dalys prieinamos per Acer
Bendra informacija	Atitinka FCC, CE, NMB-003 (Kanada) standartus

Dažnai užduodami klausimai - XZ272V ACER

Kaip išvalyti Acer XZ272V monitoriaus ekraną?

Išjunkite monitorių ir atjunkite maitinimo adapterį. Naudokite minkštą, neplaušuojantį skudurėlį, šiek tiek sudrėkintą vandeniu arba valikliu be tirpiklių. Niekada nepilkite skysčio tiesiai ant ekrano ir vengkite amoniako ar alkoholio turinčių produktų.

Kokia yra maksimali palaikoma skiriamoji geba?

Maksimali skiriamoji geba yra 1920 x 1080 pikselių esant 165 Hz per HDMI arba DisplayPort.

Ar galiu naudoti monitorių su žaidimų konsole?

Taip, monitorius suderinamas su konsolėmis per HDMI. Jis palaiko FreeSync Premium ir 165 Hz atnaujinimo dažnį, užtikrindamas sklandų žaidimą.

Kaip sureguliuoti monitoriaus aukštį ir pakreipimą?

Monitorius siūlo 120 mm aukščio reguliavimą, pakreipimą nuo -5° iki +25° ir pasukimą +/-180°. Reguliuodami padėtį, naudokite stovo kaklelį.

Ar monitorius suderinamas su FreeSync technologija?

Taip, jis palaiko FreeSync Premium, kad sinchronizuotų atnaujinimo dažnį ir išvengtų vaizdo plyšimų.

Kokie kabeliai pateikiami su monitoriumi?

Pridedami kabeliai gali skirtis, tačiau paprastai monitorius tiekiamas su HDMI ir/ar DisplayPort kabeliu bei maitinimo kabeliu. Patikrinkite pakuotės turinį.

Kaip įjungti HDR režimą?

Pasinaudodami išoriniais mygtukais, eikite į OSD (ekrano meniu). Naršykite iki vaizdo režimo parinkčių ir pasirinkite HDR400, jei šaltinio turinys jį palaiko.

Ką daryti, jei ekranas lieka juodas?

Patikrinkite, ar monitorius įjungtas ir maitinimo kabelis prijungtas. Įsitikinkite, kad vaizdo kabelis (HDMI/DP) tinkamai prijungtas prie kompiuterio. Jei įmanoma, išbandykite su kitu šaltiniu.

Ar monitorius turi įmontuotus garsiakalbius?

Taip, jis turi du 2 W garsiakalbius, tačiau ši funkcija gali būti pasirenkama priklausomai nuo modelio.

Kur atsisiųsti naudojimo instrukciją?

Vartotojo vadovas yra prieinamas PDF formatu oficialioje Acer palaikymo svetainėje arba platformose, pvz., notice-facile.com. Taip pat galite jį atsisiųsti tiesiai iš produkto puslapio.

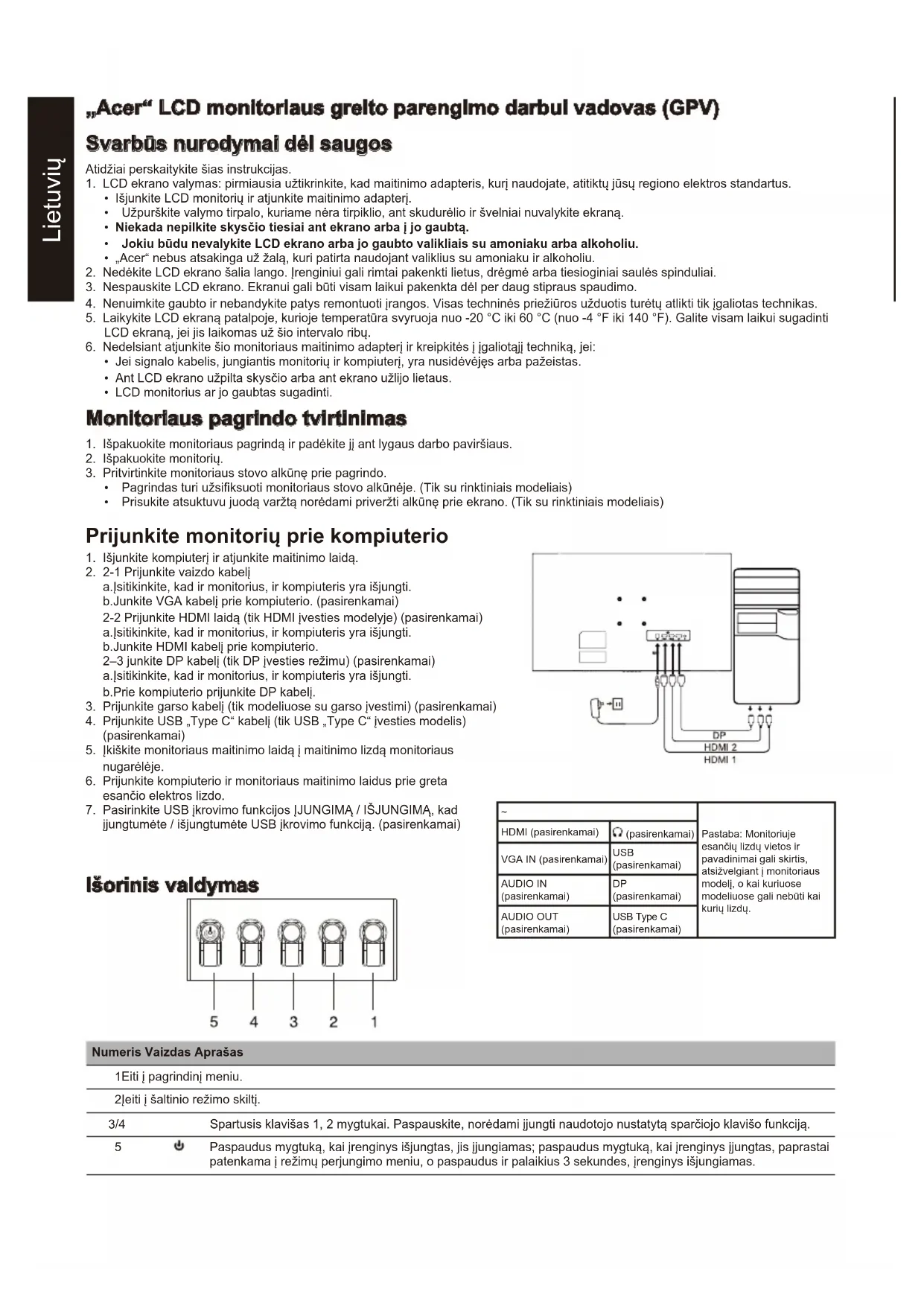

NAUDOJIMO INSTRUKCIJA XZ272V ACER

Atidžiai perskaitykite šias instrukcijas.

1. LCD ekrano valymas: pirmiausia užtikrinkite, kad maitinimo adapteris, kurį naudojate, atitiktų jūsų regiono elektros standartus.
2. Išjunkite LCD monitorių ir atjunkite maitinimo adapterį.
3. Užpurškite valymo tirpalo, kuriame nėra tirpiklio, ant skudurėlio ir švelniai nuvalykite ekraną.
4. Niekada nepilkite skysčio tiesiai ant ekrano arba į jo gaubtą.
5. Jokiu būdu nevalykite LCD ekrano arba jo gaubto valikliais su amoniaku arba alkoholiu.
6. „Acer“ nebus atsakinga už žalą, kuri patirta naudojant valiklius su amoniaku ir alkoholiu.
7. Nedėkite LCD ekrano šalia lango. Įrenginiui gali rimtai pakenkti lietus, drėgmė arba tiesioginiai saulės spinduliai.
8. Nespauskite LCD ekrano. Ekranui gali būti visam laikui pakenkta dėl per daug stipraus spaudimo.
9. Nenuimkite gaubto ir nebandykite patys remontuoti įrangos. Visas techninės priežiūros užduotis turėtų atlikti tik įgaliotas technikas.
10. Laikykite LCD ekraną patalpoje, kurioje temperatūra svyruoja nuo -20 °C iki 60 °C (nuo -4 °F iki 140 °F). Galite visam laikui sugadinti LCD ekraną, jei jis laikomas už šio intervalo ribų.
11. Nedelsiant atjunkite šio monitoriaus maitinimo adapterį ir kreipkitės į įgaliotąjį techniką, jei:

- Jei signalo kabelis, jungiantis monitorių ir kompiuterį, yra nusidėvėjęs arba pažeistas.

- Ant LCD ekrano užpilta skysčio arba ant ekrano užlijo lietaus.

• LCD monitorius ar jo gaubtas sugadinti.

Monitoriaus pagrindo tvirtinimas

1. Išpakuokite monitoriaus pagrindą ir padėkite jį ant lygaus darbo paviršiaus.
2. Išpakuokite monitorių.
3. Pritvirtinkite monitoriaus stovo alkūnę prie pagrindo.

- Pagrindas turi užsifiksuoti monitoriaus stovo alkūnėje. (Tik su rinktiniais modeliais)

- Prisukite atsuktuvu juodą varžtą norėdami priveržti alkūnę prie ekrano. (Tik su rinktiniais modeliais)

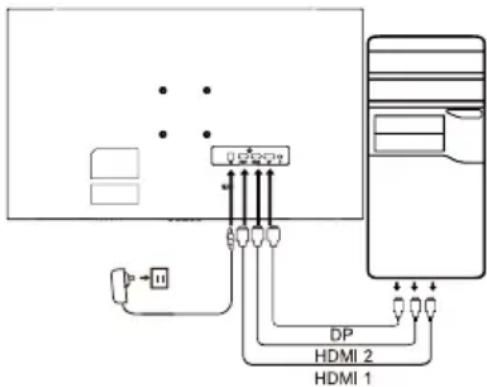

Prijunkite monitorių prie kompiuterio

1. Išjunkite kompiuterį ir atjunkite maitinimo laidą.
2. 2-1 Prijunkite vaizdo kabelį a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Junkite VGA kabelį prie kompiuterio. (pasirenkamai) 2-2 Prijunkite HDMI laidą (tik HDMI įvesties modelyje) (pasirenkamai) a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Junkite HDMI kabelį prie kompiuterio. 2–3 junkite DP kabelį (tik DP įvesties režimu) (pasirenkamai) a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prie kompiuterio prijunkite DP kabelį.
3. Prijunkite garso kabelį (tik modeliuose su garso įvestimi) (pasirenkamai)
4. Prijunkite USB „Type C“ kabelį (tik USB „Type C“ įvesties modelis) (pasirenkamai)
5. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
6. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.
7. Pasirinkite USB įkrovimo funkcijos ĮJUNGIMĄ / IŠJUNGIMĄ, kad įjungtumėte / išjungtumėte USB įkrovimo funkciją. (pasirenkamai)

Išorinis valdymas

~		Pastaba: Monitoriuje esančių lizdų vietos ir pavadinimai gali skirtis, atsižvelgiant į monitoriaus modelį, o kai kuriuose modeliuose gali nebūti kai kurių lizdų.
HDMI (pasirenkamai)	( pasirenkamai )
VGA IN (pasirenkamai)	USB (pasirenkamai)
AUDIO IN (pasirenkamai)	DP (pasirenkamai)
AUDIO OUT (pasirenkamai)	USB Type C (pasirenkamai)

Numeris Vaizdas Aprašas

1Eiti i pagrindinj meniu.
2Jeiti i šaltinio režimo skiltj.
3/4	Spartusis klavišas 1, 2 mygtukai. Paspauskite, norėdami jjungti naudotojo nustatytą sparčiojo klavišo funkciją.
5	Paspaudus mygtuką, kai jrenginys išjungtas, jis jjungiamas; paspaudus mygtuką, kai jrenginys jjungtas, paprastai patenkama i režimų perjungimo meniu, o paspaudus ir palaikius 3 sekundes, jrenginys išjungiamas.

Reglamentinės ir saugos nuostatos

FCC nuostata

Ši įranga buvo išbandyta, kas leido nustatyti, kad pagal FCC taisyklių 15 dalį ji atitinka B klasės skaitmeninio įrenginio ribines vertes. Šie apribojimai sukurti siekiant užtikrinti priimtiną apsaugą nuo žalingų trikdžių, kai įranga sumontuojama gyvenamojoje vietoje. Ši įranga kuria, naudoja ir gali skleisti energiją radijo dažniais, o jei ji nėra sumontuota ir naudojama pagal instrukcijas, gali trukdyti radijo ryšio komunikacijoms.

Visgi nėra garantijos, kad trukdžių nebus konkrečiu montavimo atveju. Jei įrenginys trukdo radijo ir televizijos perdavimui (tai galima nustatyti perjungimo įtaisu), rekomenduojama, kad naudotojas imtųsi vieno arba kelių iš šių veiksmų norėdamas trukdžius pašalinti:

• Iš naujo nustatykite imtuvo antenos kryptį arba padėtį.
• Padidinkite atstumą tarp įrenginio ir imtuvo.
• Prijunkite įrenginio maitinimo adapterį prie maitinimo lizdo, veikiančio su kita grandine, nei yra prijungtas imtuvas.
• Jei reikia pagalbos, kreipkitės į mažmeninį prekybininką arba patyrusį radijo / televizijos prietaisų meistrą.

Pastaba

Kad nesugadintumėte monitoriaus, nekelkite jo už stovo.

Pastaba: ekranuotas kabelis

Visi sujungimai su kitais kompiuteriniais įrenginiais turi būti atliekami ekranuotais kabeliais, atitinkančiais EMC reglamentus.

Pastaba: periferiniai prietaisai

Prie įrenginio reikia jungti tik sertifikuotus periferinius prietaisus (įvesties / išvesties įrenginius, terminalus, spausdintuvus ir t. t.), kurie atitinka B klasės ribas. Jei naudojami nesertifikuoti periferiniai prietaisai, jie gali trukdyti radijo ir televizijos transliacijai.

Pastaba

Dėl pakeitimų ar modifikacijų, atliktų neturint specialaus gamintojo leidimo, naudotojas gali netekti teisės naudoti šį įrenginį.

Veikimo aplinkos sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalies reikalavimus. Veikimas priklauso nuo šių dviejų sąlygų: (1) šis įrenginys neturi kelti kenksmingų trikdžių ir (2) šis įrenginys turi galėti priimti bet kokius gautus trikdžius, įskaitant trikdžius, kurie gali sąlygoti nepageidautiną veikimą.

Pastaba: naudotojams Kanadoje

Šis B klasės skaitmeninis įrenginys atitinka Kanados ICES-003 specifikacijas.

Aiškinamoji pastaba apie „Nereikalingų elektros ir elektronikos prietaisų perdirbimo ir utilizavimo valdymo reglamentus“

Kad geriau pasirūpintume ir apsaugotume savo planetą, kai daugiau nebereikia šio įrenginio arba pasibaigus įrenginio tarnavimo laikui, vadovaukitės nacionaliniais įstatymais ir reglamentais apie nereikalingų elektros ir elektronikos prietaisų perdirbimą ir atiduokite perdirbti vietiniams gamintojams pagal valstybėje pripažintus perdirbimo reikalavimus.

Nereikalingos ES buitinių naudotojų įrangos išmetimas

Šis simbolis ant įrenginio arba ant jo pakuotės nurodo, kad jo negalima išmesti su kitomis buitinėmis atliekomis. Kai naudoti įrenginiai išmetami, jūsų atsakomybė yra juos atnešti į surinkimo punktą, kuriame perdirbama naudota elektros ir elektronikos įranga. Atskirai surenkant ir perdirbant panaudotus įrenginius, kai jie išmetami, padedama išsaugoti gamtinius turtus ir užtikrinama, kad jie būtų perdirbti tokiu būdu, kuriuo apsaugoma žmogaus sveikata ir aplinka. Jei reikia daugiau informacijos apie naudotų įrenginių perdirbimo punktus, kreipkitės į vietinę miesto instituciją, buitinių atliekų utilizavimo tarnybą arba parduotuvę, kurioje įsigijote prietaisą.

CE ženklas ir atitikties deklaracija

Šiuo dokumentu bendrovė „Acer Inc.“ patvirtina, kad skystųjų kristalų (LCD) monitorius atitinka pagrindinius direktyvos 2014/30/ES dėl elektromagnetinio suderinamumo (EMS), direktyvos 2014/35/ES dėl žemos įtampos, direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje ir direktyvos 2009/125/EB, nustatančios ekologinio projektavimo su energija susijusiems gaminiams nustatymo sistemą reikalavimus ir kitas susijusias nuostatas.

„Acer“ monitorius skirtas informacijos, gautos iš kitų elektroninių įrenginių, vaizdo įrašų ir vizualiniam rodymui.

TECHNINĖS SAVYBĖS

LCD plokštė	Valdantysis jrenginys „TFT	Color LCD"
	Dydis 27 col. pločio (69 cm)
	Pikselių tankis 0,311 mm (H) x 0,311 mm (V)
	Šviesumas 400 cd/m	2 (jprastas)
	Kontrastingumas 1000000	00:1 maks. (ACM)
	Žiūrėjimo kampas 178° (H)	178° (V) (CR = 10)
	Atsako laikas 1 ms (VRB)
	Plokštės tipas VA
	H dažnis	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	V dažnis	HDMI: 48-165 HzDP: 48-165 Hz
Ekrano spalvos 16,7 mln. spalvų
Taškų dažnis		HDMI: 393,092 MHzDP: 393,092 MHz
Maksimali skyra		HDMI: 1920 × 1080, 165 HzDP: 1920 × 1080, 165 Hz
Funkcija „Plug & Play“ VESA DDCCI / DDC2B
Energijos sunaudojimas	Jjungimo režimas 26 W (jprastos)
	Miego režimu 0,5 W (jprastos)
	Išjungimo režimu 0,3 W (jprastos)
Įvesties jungtis		DPHDMI x2
Vaizdo signalų įvesties lizdas		DPHDMI (tik HDMI įvesties modelio) (pasirenkamai)
Garsiakalbiai 2 W x 2 (tik garso įvesties modelis) (pasirenkamai)
Didžiausias ekrano dydis		Horizontaliai: 597 mmVertikaliai: 336 mm
Maitinimo šaltinis ĮVESTIS: 100-240 V ~ 50 / 60 Hz
Aplinkos sąlygos		Darbo aplinkos temperatūra: nuo 0 iki 40 °CLaikymo temp.: nuo -20 iki 60 °CDarbo aplinkos oro drėgnumas: nuo 20 % iki 80 %
Matmenys		611 (P) x 405-525 (A) x 234 (S) mm
Svoris (bendrasis)		4,6 kg (grynasis)
Mechanizmo techninės savybės		Posvyris: nuo -5° iki +25°Pakreipimas: +/- 180°Aukščio reguliavimas: 120 mmPasukimas: neNuimamas pagrindo stovas: taip
Išoriniai valdikliai	Jungiklis / mygtukai	Maitinimo mygtukas 3 spartusis klavišas1 spartusis klavišas2 spartusis klavišas	3 spartusis klavišas4 spartusis klavišas
	Funkcijos	Šviesumas Atnaujinimo spartaKontrastingumas Itin maža gaištisMėlyna šviesa Taikymo taškasJuodos spalvos didinimo režimas KalbaACMHDR400 OSD delsaItin didelis ryškumas SkaidrumasGama ŠvestisSpalvų temperatūra Automatinis šaltinisRežimai DP formatasSpalvų Erdvei Plačiaformatis režimasPilkumo tono režimas Sparčiųjų klavišų priskyrimas6 ašių atspalviai DDC/CI6 ašių spalvinis sodrumas HDMI juodumo lygisGarsumas Greitojo parengimo režimasNutildyti InformacijaPagreitinimas Atstatyti visus nustatymusFreeSync Premium VRB
Specifikacijos priklauso nuo modelio ir (arba) regiono.

Naudotojų vadovus ir kitus „Acer“ įrenginių dokumentus rasite oficialioje „Acer“ pagalbos tinklavietėje.
