XZ272V - Näyttö ACER - Ilmainen käyttöohje ja opas

Tuotetyyppi	LCD-näyttö
Merkki	Acer
Malli	XZ272V
Näytön koko	27 tuumaa (69 cm)
Paneelin tyyppi	VA
Maksimiresoluutio	1920 x 1080 pikseliä
Virkistystaajuus	165 Hz
Vasteaika	1 ms (VRB)
Kirkkaus	400 cd/m² (tyypillinen)
Kontrasti	100 000 000:1 max (ACM)
Katselukulma	178° vaaka / 178° pysty
Näytettävät värit	16,7 miljoonaa
Liitännät	2 x HDMI, 1 x DisplayPort
Sisäiset kaiuttimet	2 x 2 W (valinnainen)
Virtalähde	100-240 V ~ 50/60 Hz
Virrankulutus	26 W (päällä), 0,5 W (valmiustila), 0,3 W (sammutettu)
Mitat (jalustalla)	611 x 405~525 x 234 mm
Nettopaino	4,6 kg
Säädöt	Kallistus -5° - +25°, kierto +/-180°, korkeus 120 mm
Erikoistoiminnot	FreeSync Premium, HDR400, sinisen valon suodatin jne.
Puhdistus	Pehmeä, hieman kostea liina, ilman ammoniakkia tai alkoholia
Turvallisuus	Älä avaa, irrota virtajohto ongelmatilanteissa, käytä suojattuja kaapeleita
Varaosat ja korjattavuus	Ota yhteyttä valtuutettuun teknikkoon; varaosat saatavilla Acerilta
Yleiset tiedot	FCC, CE, NMB-003 (Kanada) -standardien mukainen

Usein kysytyt kysymykset - XZ272V ACER

Kuinka puhdistan Acer XZ272V -näytön?

Sammuta näyttö ja irrota virtalähde. Käytä pehmeää ja nukkaamatonta liinaa, joka on hieman kostutettu vedellä tai liuottimettomalla puhdistusaineella. Älä koskaan levitä nestettä suoraan näyttöön ja vältä ammoniakkia tai alkoholia sisältäviä tuotteita.

Mikä on suurin tuettu resoluutio?

Suurin resoluutio on 1920 x 1080 pikseliä 165 Hz:n taajuudella HDMI- tai DisplayPort-liitännällä.

Voinko käyttää näyttöä pelikonsolin kanssa?

Kyllä, näyttö on yhteensopiva konsolien kanssa HDMI:n kautta. Se tukee FreeSync Premiumia ja 165 Hz:n virkistystaajuutta sulavan pelikokemuksen takaamiseksi.

Kuinka säädän näytön korkeutta ja kallistusta?

Näyttö tarjoaa 120 mm:n korkeussäädön, kallistuksen -5° - +25° ja kiertämisen +/-180°. Säädä asentoa jalustan kaulan avulla.

Onko näyttö yhteensopiva FreeSync-tekniikan kanssa?

Kyllä, se tukee FreeSync Premiumia virkistystaajuuden synkronoimiseksi ja kuvan repeytymisen estämiseksi.

Mitä kaapeleita toimitetaan näytön mukana?

Mukana tulevat kaapelit voivat vaihdella, mutta yleensä näyttö toimitetaan HDMI- ja/tai DisplayPort-kaapelin sekä virtajohdon kanssa. Tarkista pakkauksen sisältö.

Kuinka aktivoin HDR-tilan?

Siirry OSD-valikkoon (näytön valikko) ulkoisten painikkeiden avulla. Siirry kuvatilan asetuksiin ja valitse HDR400, jos lähde tukee sitä.

Mitä tehdä, jos näyttö pysyy mustana?

Varmista, että näyttö on päällä ja virtajohto on kytketty. Varmista, että videokaapeli (HDMI/DP) on kunnolla kiinni tietokoneessa. Kokeile toista lähdettä, jos mahdollista.

Onko näytössä sisäänrakennettuja kaiuttimia?

Kyllä, siinä on kaksi 2 W:n kaiutinta, mutta tämä toiminto voi olla valinnainen mallista riippuen.

Mistä voin ladata käyttöoppaan?

Käyttöopas on saatavilla PDF-muodossa Acerin virallisella tukisivustolla tai alustoilla kuten notice-facile.com. Voit ladata sen myös suoraan tuotesivulta.

KÄYTTÖOHJE XZ272V ACER

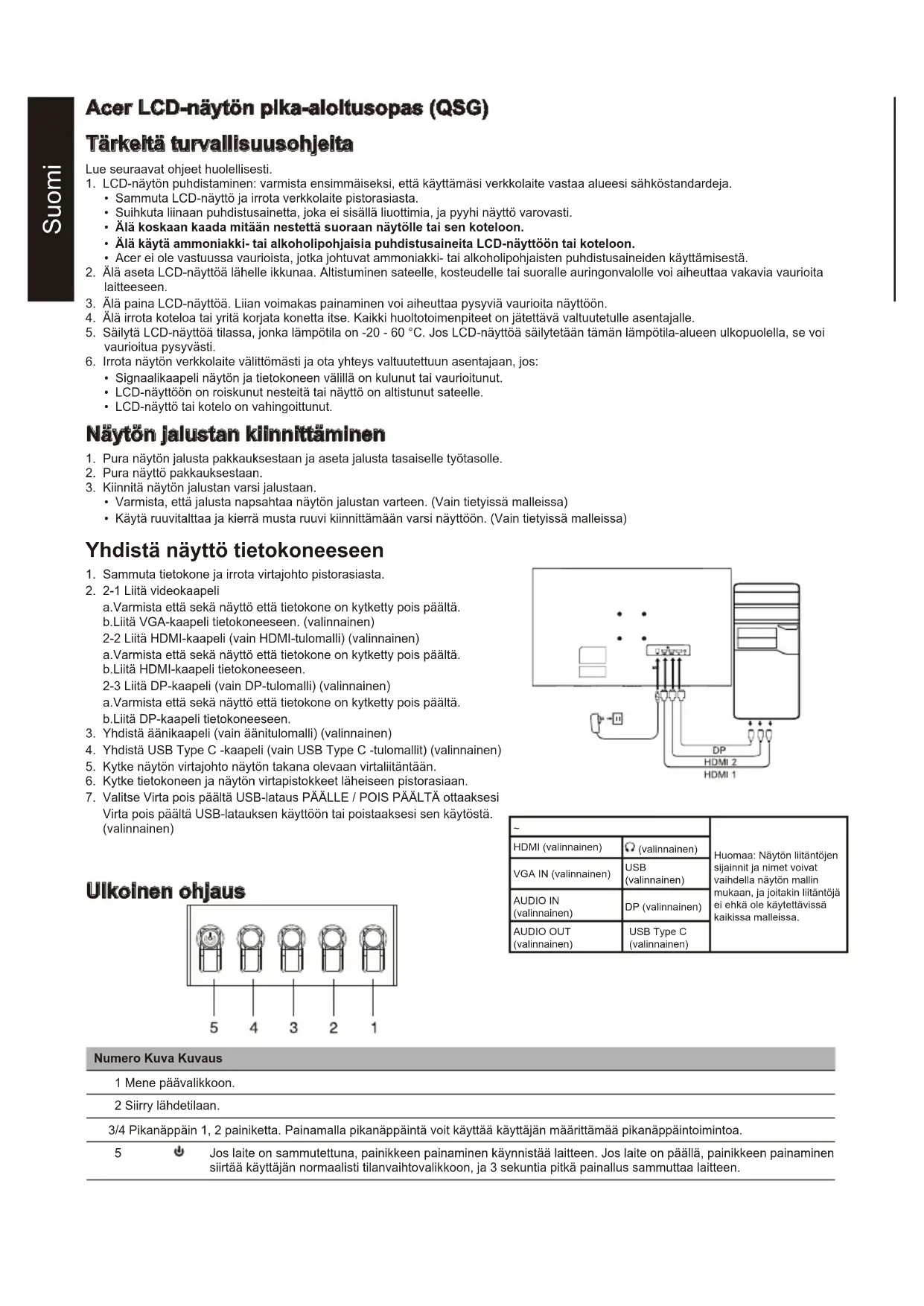

Acer LCD-näytön plka-aloltusopas (QSG)

Tärkeitä turvallisuusohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: varmista ensimmäiseksi, että käyttämäsi verkkolaite vastaa alueesi sähköstandardeja.

2. Sammuta LCD-näyttö ja irrota verkkolaite pistorasiasta.

3. Suihkuta liinaan puhdistusainetta, joka ei sisällä liuottimia, ja pyyhi näyttö varovasti.
4. Älä koskaan kaada mitään nestettä suoraan näytölle tai sen koteloon.
5. Älä käytä ammoniakki- tai alkoholipohjaisia puhdistusaineita LCD-näyttöön tai koteloon.

6. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käyttämisestä.

7. Älä aseta LCD-näyttöä lähelle ikkunaa. Altistuminen sateelle, kosteudelle tai suoralle auringonvalolle voi aiheuttaa vakavia vaurioita laitteeseen.

8. Älä paina LCD-näyttöä. Liian voimakas painaminen voi aiheuttaa pysyviä vaurioita näyttöön.

9. Älä irrota koteloa tai yritä korjata konetta itse. Kaikki huoltotoimenpiteet on jätettävä valtuutetulle asentajalle.
10. Säilytä LCD-näyttöä tilassa, jonka lämpötila on -20 - 60 °C. Jos LCD-näyttöä säilytetään tämän lämpötila-alueen ulkopuolella, se voi vaurioitua pysyvästi.

11. Irrota näytön verkkolaite välittömästi ja ota yhteys valtuutettuun asentajaan, jos:

12. Signaalikaapeli näytön ja tietokoneen välillä on kulunut tai vaurioitunut.

13. LCD-näyttöön on roiskunut nesteitä tai näyttö on altistunut sateelle.
    • LCD-näyttö tai kotelo on vahingoittunut.

Näytön jalustan klinnittäminen

1. Pura näytön jalusta pakkauksestaan ja aseta jalusta tasaiselle työtasolle.
2. Pura näyttö pakkauksestaan.

3. Kiinnitä näytön jalustan varsi jalustaan.

4. Varmista, että jalusta napsahtaa näytön jalustan varteen. (Vain tietyissä malleissa)

5. Käytä ruuvitaltaa ja kierrä musta ruuvi kiinnittämään varsi näyttöön. (Vain tietyissä malleissa)

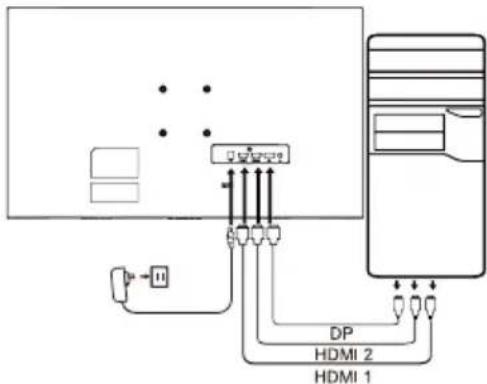

Yhdistä näyttö tietokoneeseen

1. Sammuta tietokone ja irrota virtajohto pistorasiasta.
2. 2-1 Liitä videokaapeli

a.Varmista että sekä näyttö että tietokone on kytketty pois päältä.
b.Liitä VGA-kaapeli tietokoneeseen. (valinnainen)
2-2 Liitä HDMI-kaapeli (vain HDMI-tulomalli) (valinnainen)
a.Varmista että sekä näyttö että tietokone on kytketty pois päältä.
b.Liitä HDMI-kaapeli tietokoneeseen.
2-3 Liitä DP-kaapeli (vain DP-tulomalli) (valinnainen)
a.Varmista että sekä näyttö että tietokone on kytketty pois päältä.
b.Liitä DP-kaapeli tietokoneeseen.

1. Yhdistä äänikaapeli (vain äänitulomalli) (valinnainen)
2. Yhdistä USB Type C -kaapeli (vain USB Type C -tulomallit) (valinnainen)
3. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
4. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
5. Valitse Virta pois päältä USB-lataus PÄÄLLE / POIS PÄÄLTÄ ottaaksesi Virta pois päältä USB-latauksen käyttöön tai poistaaksesi sen käytöstä. (valinnainen)

Ulkoinen ohjaus

~		Huomaa: Näytön liitäntöjensijainnil ja nimet voivatvalhdella näytön mallinmukaan, ja joitakin liitäntöjäei ehkä ole käytettävissäkaikissa malleissa.
HDMI (valinnainen)	( valinnainen)
VGA IN (valinnainen)	USB(valinnainen)
AUDIO IN(valinnainen)	DP (valinnainen)
AUDIO OUT(valinnainen)	USB Type C(valinnainen)

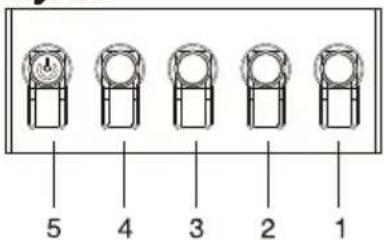

Numero Kuva Kuvaus

1 Mene päävalikkoon.
2 Siirry lähdetilaan.
3/4 Pikanäppäin 1, 2 painiketta. Painamalla pikanäppäintä voit käyttää käyttäjän määrittämää pikanäppäintoimintoa.
5	Jos laite on sammutettuna, painikkeen painaminen käynnistää laitteen. Jos laite on päällä, painikkeen painaminen siirtää käyttäjän normaalisti tilanvaihtovalikkoon, ja 3 sekuntia pitkä painallus sammuttaa laitteen.

Sääntely- ja turvallisuuslausunnot

FCC-lausunto

Tämä laite on testattu, ja sen on todettu olevan FCC:n sääntöjen 15. osassa luokan B digitaalisille laitteille asetettujen rajojen puitteissa. Nämä rajat on suunniteltu tarjoamaan kohtuullinen suoja haitallisilta häiriöiltä, kun laite asennetaan asuinalueelle. Laite tuottaa, käyttää ja saattaa säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa häiriöitä radioviestintään.

Ei voida kuitenkaan taata, että häiriöitä ei esiintyisi jossakin tietyssä asennuksessa. Jos laite aiheuttaa häiriöitä radio- tai televisiolähetyksiin (mikä voidaan määrittää kytkinlaitteiden avulla), suositellaan, että käyttäjä yrittää häirön korjaamista yhdellä tai useammalla seuraavista toimenpiteistä:

• Säädä uudelleen vastaanottoantennin suuntaa tai asentoa.
• Lisää laitteen ja vastaanottimen välistä etäisyyttä.
• Liitä laite pistorasiaan, joka on kytketty eri virtapiiriin kuin vastaanotin.
• Pyydä apua jälleenmyyjältä tai kokeneelta radio- ja televisiotekniikkaan erikoistuneelta asentajalta.

Huomaa

Älä nosta näyttöä jalustasta, jotta vältät näytön vaurioitumisen.

Huomaa: suojattu kaapeli

Kaikki liitännät muihin tietokonelaitteisiin on tehtävä suojatuilla kaapeleilla, jotta EMC-asetuksen vaatimukset täyttyvät.

Huomaa: oheislaitteet

Laitteeseen saa kytkeä vain sertifioituja oheislaitteita (I/O-laitteet, päätteet, tulostimet jne.), jotka täyttävät luokan B rajat. Sertifioimattomien oheislaitteiden käyttö saattaa aiheuttaa häiriöitä radio- ja televisiovastaanotolle.

Huomaa

Muutokset tai muunnelmat, joita valmistaja ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää tätä tuotetta.

Käyttöolosuhteet

Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alainen: (1) tämä laite ei saa aiheuttaa haitallista häiriötä ja (2) tämän laitteen on pystyttävä vastaanottamaan kaikki häiriö, myös laitteen toimintaa mahdollisesti haittaava häiriö.

Huomaa: Käyttö Kanadassa

Tämä luokan B digitaalinen laite on Kanadan ICES-003-säädöksen mukainen.

Selittävä huomautus "Sähkö- ja elektroniikkalaiteromun kierrätystä ja hävittämistä koskeviin määräyksiin"

Jotta voisimme paremmin huolehtia planeetastamme ja suojella sitä, noudata sähkö- ja elektroniikkalaiteromun kierrätystä koskevia kansallisia lakeja ja asetuksia, kun et enää tarvitse tätä tuotetta tai tuotteen käyttöikä on päättynyt. Kierrätä tuote paikallisten valmistajien kautta kansallisesti hyväksyttyyyn kierrätyslaitokseen.

Käytöstä poistettujen laitteiden hävittäminen EU:n alueella

Tämä symboli tuotteessa tai sen pakkauksessa kertoo, että tuotetta ei saa hävittää kotitalousjätteen joukossa. Hävitettäessä käytettyjä laitteita on sinun vastuullasi viedä ne keräyspisteeseen, joka kierrättää käytetyt sähkö- ja elektroniikkalaitteet. Käytettyjen laitteiden erillinen kerääminen ja kierrätys hävittämishetkellä auttaa säästämään luonnonvaroja, ja varmistaa, että ne kierrätetään tavalla, joka suojelee ihmisten terveyttä ja ympäristöä. Lisätietoa käytettyjen laitteiden kierrätyspisteistä saat paikallisilta viranomaisilta, jätehuoltolaitokselta tai liikkeestä, josta ostit tuotteen.

CE-vaatimustenmukaisuusvakuutus

Täten Acer Inc. vakuuttaa, että tämä LCD-näyttö on seuraavassa mainittujen direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen, EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Acer-näyttö on tarkoitettu videoiden sekä elektroniikkalaitteista saatujen tietojen visuaaliseen näyttämiseen.

TEKNISET TIEDOT

LCD-paneeli	Järjestelmä TFT-värinestekidenäyttö
	Koko 27" L (69 cm)
	Kuvapisteväli 0,311 mm (V) x 0,311 mm (P)
	Kirkkaus 400 cd/m	^2 (typillinen)
	Kontrasti 100 000 000:1 emint. (ACM)
	Katselukulma 178° (V) 178° (P) (CR=10)
	Vasteaika 1 ms (VRB)
	Paneelityyppi VA
	Vaakataajuus	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Pystytaajuus	HDMI: 48 - 165 HzDP: 48 - 165 Hz
Näyttövärit 16,7 milj. väriä
Pikselikello		HDMI: 393,092 MHzDP: 393,092 MHz
Enimmäisresoluutio		HDMI: 1920×1080 @ 165 HzDP: 1920×1080 @ 165 Hz
Plug & Play VESA DDCCI/DDC2B
Virrankulutus	Päällä-tila 26 W (typillinen)
	Lepotila 0,5 W (typillinen)
	Pois 0,3 W (typillinen)
Tuloliitäntä		DPHDMI x2
Videon tulosignaali		DPHDMI (vain malli, jossa HDMI-sisääntulo) (valinnainen)
Kaiuttimet 2 W x 2 (vain äänitulomalli) (valinnainen)
Näyttöruudun enimmäiskoko		Vaakasuunta: 597 mmPystysuunta: 336 mm
Virtalähde TULO: 100–240 V ~ 50/60 Hz
Ympäristön huomioitavat seikat		Käyttölämpötila: 0° – 40°CSäilytyslämpötila: -20° – 60°CKäyttöilmankosteus: 20 – 80 %
Mitat		611 (P) x 405–525 (K) x 234 (S) mm
Paino (netto)		4,6 kg (netto)
Mekaaniset tiedot		Kallistus: -5° - +25°Kääntö: +/- 180°Korkeussäätö: 120mmSuunnan kääntö: EiIrrotettava jalusta: Kyllä
Ulkoiset hallintalaitteet	Kytkin/painikkeet	Virtapainike Pikanäppäin 3Pikanäppäin 1 Pikanäppäin 2
	Toiminnot	Kirkkaus Virkist.taaj.numKontrasti Ultra-matala latenssiSinisen taso TähtäyspisteMustan vahvistus KieliACM AikakatkaisuHDR400 LäpinäkyvyysSuperterävyys Lukitse OSDGamma TuloVärin lämpöisyys Autom. lähdeTilat DP-muotoVäriavaruus LaajakuvaHarmaasävytila Pikanäppäinmääritys6-aksel. sävy DDC/CI6-aksel. satur. HDMI-mustan tasoÄänenvoim. Pika-aloitustilaMykistä InformaatioYlivaihde Nollaa kaikki asetuksFreeSync Premium VRB
Tekniset tiedot saattavat vaihdella mallin ja/tai alueen mukaan.

Hae Acer-tuotteen käyttöoppaat ja muut asiakirjat viralliselta Acer-tukisivustolta.
