| Produkttyp | LCD-monitor |
| Varumärke | Acer |
| Modell | XZ272V |
| Skärmstorlek | 27 tum (69 cm) |
| Paneltyp | VA |
| Maximal upplösning | 1920 x 1080 pixlar |
| Uppdateringsfrekvens | 165 Hz |
| Svarstid | 1 ms (VRB) |
| Ljusstyrka | 400 cd/m² (typisk) |
| Kontrast | 100 000 000:1 max (ACM) |
| Betraktningsvinkel | 178° horisontell / 178° vertikal |
| Visade färger | 16,7 miljoner |
| Anslutningar | 2 x HDMI, 1 x DisplayPort |
| Inbyggda högtalare | 2 x 2 W (valfritt) |
| Strömförsörjning | 100-240 V ~ 50/60 Hz |
| Strömförbrukning | 26 W (på), 0,5 W (standby), 0,3 W (avstängd) |
| Mått (med stativ) | 611 x 405~525 x 234 mm |
| Nettovikt | 4,6 kg |
| Justeringar | Lutning -5° till +25°, rotation +/-180°, höjd 120 mm |
| Speciella funktioner | FreeSync Premium, HDR400, blåljusfilter, etc. |
| Rengöring | Mjuk trasa lätt fuktad, utan ammoniak eller alkohol |
| Säkerhet | Öppna inte, koppla ur vid problem, använd skärmade kablar |
| Reservdelar och reparerbarhet | Kontakta auktoriserad tekniker; reservdelar tillgängliga via Acer |
| Allmän information | Överensstämmer med standarder FCC, CE, NMB-003 (Kanada) |
Vanliga frågor - XZ272V ACER
Användarfrågor om XZ272V ACER
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Monitor i PDF-format gratis! Hitta din manual XZ272V - ACER och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. XZ272V av märket ACER.

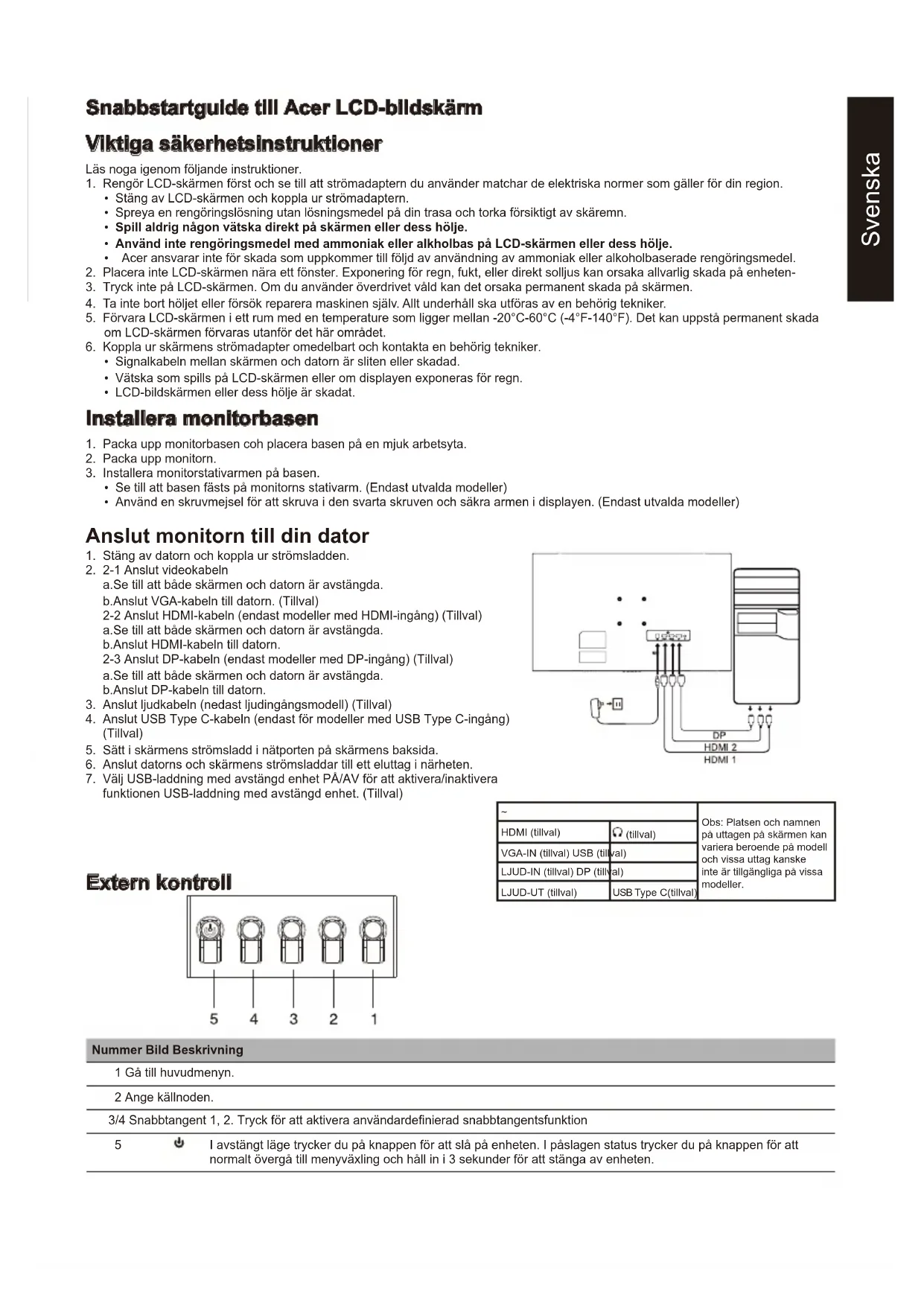

BRUKSANVISNING XZ272V ACER
Viktiga säkerhetsinstruktioner
Läs noga igenom följande instruktioner.
-
Rengör LCD-skärmen först och se till att strömadaptern du använder matchar de elektriska normer som gäller för din region.
-
Stäng av LCD-skärmen och koppla ur strömadaptern.
- Spreya en rengöringslösning utan lösningsmedel på din trasa och torka försiktigt av skäremn.
- Spill aldrig någon vätska direkt på skärmen eller dess hölje.
- Använd inte rengöringsmedel med ammoniak eller alkholbas på LCD-skärmen eller dess hölje.
-
Acer ansvarar inte för skada som uppkommer till följd av användning av ammoniak eller alkoholbaserade rengöringsmedel.
-
Placera inte LCD-skärmen nära ett fönster. Exponering för regn, fukt, eller direkt solljus kan orsaka allvarlig skada på enheten-
- Tryck inte på LCD-skärmen. Om du använder överdrivet väld kan det orsaka permanent skada på skärmen.
- Ta inte bort höljet eller försök reparera maskinen själv. Allt underhåll ska utföras av en behörig tekniker.
- Förvara LCD-skärmen i ett rum med en temperature som ligger mellan -20°C-60°C (-4°F-140°F). Det kan uppstå permanent skada om LCD-skärmen förvaras utanför det här området.
-
Koppla ur skärmens strömadapter omedelbart och kontakta en behörig tekniker.
-
Signalkabeln mellan skärmen och datorn är sliten eller skadad.
- Vätska som spills på LCD-skärmen eller om displayen exponeras för regn.
- LCD-bildskärmen eller dess hölje är skadat.
Installera monitorbasen
- Packa upp monitorbasen coh placera basen på en mjuk arbetsyta.
- Packa upp monitorn.
-
Installera monitorstativarmen på basen.
-
Se till att basen fästs på monitorns stativarm. (Endast utvalda modeller)
- Använd en skruvmejsel för att skruva i den svarta skruven och säkra armen i displayen. (Endast utvalda modeller)

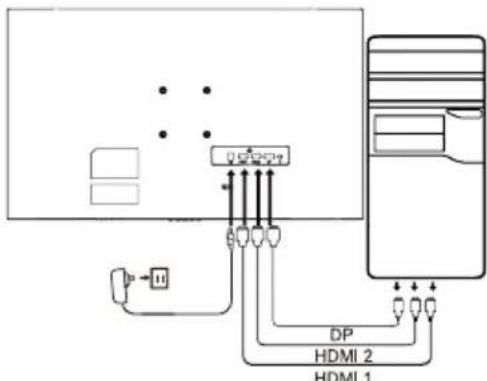

Anslut monitorn till din dator
- Stäng av datorn och koppla ur strömsladden.
- 2-1 Anslut videokabeln
a.Se till att både skärmen och datorn är avstängda.
b.Anslut VGA-kabeln till datorn. (Tillval)
2-2 Anslut HDMI-kabeln (endast modeller med HDMI-ingång) (Tillval)
a.Se till att både skärmen och datorn är avstängda.
b.Anslut HDMI-kabeln till datorn.
2-3 Anslut DP-kabeln (endast modeller med DP-ingång) (Tillval)
a.Se till att både skärmen och datorn är avstängda.
b.Anslut DP-kabeln till datorn.
- Anslut ljudkabeln (nedast ljudingångsmodell) (Tillval)
- Anslut USB Type C-kabeln (endast för modeller med USB Type C-ingång) (Tillval)
- Sätt i skärmens strömsladd i nätporten på skärmens baksida.
- Anslut datorns och skärmens strömsladdar till ett eluttag i närheten.
- Välj USB-laddning med avstängd enhet PÅ/AV för att aktivera/inaktivera funktionen USB-laddning med avstängd enhet. (Tillval)


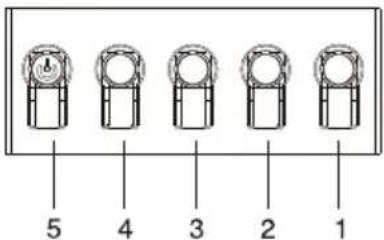

Extern kontroll
| ~ | Obs: Platsen och namnen på uttagen på skärmen kan variera beroende på modell och vissa uttag kanske inte är tillgängliga på vissa modeller. | |
| HDMI (tillval) | (tillval) | |
| VGA-IN (tillval) USB (tillval) | ||
| LJUD-IN (tillval) DP (tillval) | ||
| LJUD-UT (tillval) | USB Type C(tillval) | |
| 1 Gå till huvudmenyn. | |
| 2 Ange källnoden. | |
| 3/4 Snabbtangent 1, 2. Tryck för att aktivera användardefinierad snabbtangentsfunktion | |
| 5 | I avstängt läge trycker du på knappen för att slå på enheten. I påslagen status trycker du på knappen för att normalt övergå till menyväxling och håll in i 3 sekunder för att stänga av enheten. |
Regel- och säkerhetskrav
FCC-meddelande
Utrustningen har testats och uppfyller gränsvärdena för en digital enhet klass B, i enlighet med artikel 15 i FCC-reglerna.
Dessa gränserär utformade för att erbjuda skäligt skydd mot skadlig störning när utrustningen är installerad i ett bostadsområde.
Utrustningen genererar, använder och kan utstråla radiofrekvensenergi, om om den inte installerats och använts i enlighet med instruktionerna kn det orsaka störningar i radiokommunikationen.
Det finns dock ingen garanti att störningen inte sker i en specifik installation. Om enheten orsakar störningar i radio- eller tv-mottagningen (som kan avgöras av växlingsenheten), rekommenderas att användaren vidtar en eller flera av följande åtgärder för att eliminera störningar.
- Justera om riktningen eller positionen för mottagningsantennen.
- Öka avståndet mellan enheten och mottagaren.
- Anslut enheten till ett eluttag som inte är inkopplat i kretsen till vilken mottagaren är ansluten.
- Kontakta din återförsäljare eller en erfaren radio-TV-tekniker för att få hjälp.
Obs!
För att förhindra skada på monitorn ska du inte lyfta monitorn i stativet.
Obs: kabel med hölje
Alla anslutningar till andra datorenheter måste kopplas genom kablar med hölje i enlighet med EMC-reglerna.
Obs: perifera enheter
Endast cerifierade perifera enheter (inmatnings-/utmatningsenheter, terminaler, skrivare etc.) som uppfyller gränsvärden enligt klass B ska anslutas till enheten. Användning av ocertifierade perifera enheter kan orsaka störningar i radio- och tv-mottagningen.
Obs!
Alla ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan inverka på användarens behörighet att använda den här produkten.
Driftsförhållanden
Denna enhet uppfyller Del 15 av FCC:s regler. Drift förutsätter att följande två villkor uppfylls: (1) den här enheten får inte orsaka störningar och (2) den här enheten kanske inte kan ta emot några störningar, inklusive störningar som kan orsaka önskad användning.
Obs: Kanadensiska användare
Den här digitala klass B-enheten uppfyller specifikationerna för kanadensisk ICES-003.
Förklarande kommentar runt "Förordningar kring hantering av elektriskt och elektroniskt avfall vid återvinning och kassering"
För att bättra skydda och ta hand om vår planet, ska användaren när den inte längre används vid livslängdens slut följa nationella lagar och regler vid återvinning av elektriskt och elektroniskt produktavfall och återvinna den genom lokala tillverkare med nationellt uppmärksammade återvinningskvalifikationer.
Undantag av avfallsutrustning för EU-hushållsanvänsare
Denna symbol på produkten eller dess förpackning indikerar att produkten inte får kasseras i det andra hushållsavfallet. Vid kassering av använda enheter är det ditt ansvar att ta den till ett uppsamlingsställe för återvinning av elektrisk och elektronisk utrustning. De separata ställena för återvinning av förbrukade enheter bidrar till att bevara våra naturresurser och säkerställer att de återvinns på ett sätt som skyddar den mänskliga hälsan och miljön. För mer information om återvinningspunkter för använda enheter, kontakta ditt lokala stadskontor, hushållsavfall och handla där du köpt produkten.
CE-deklaration om överensstämmelse
Härmed deklarerar Acer Inc., att denna LCD-monitor uppfyller kraven i enlighet med andra relevanta föreskrifter i EMC-direktivet 2014/30/EU, Lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU samt direktiv 2009/125/EC med hänsyn till upprättande av ett ramverk för inställning av ekodesignkrav för energirelaterad produkt.
Acer-monitorn övervakas för video- och bildvisning av information som inhämtats från elektroniska enheter.
SPECIFICATION
| LCD-panel | Drivsystem TFT färg-LCD | |
| Storlek 27" W (69 cm) | ||
| Pixelpitch 0,311 mm (H) x 0,311 mm (V) | ||
| Ljusstyrka 400 cd/m | ^2 (typiskt) | |
| Kontrast 100 000 000:1 Max (ACM) | ||
| Visningsbar vinkel 178° (H) 178° (V) (CR=10) | ||
| Svarstid 1 ms (VRB) | ||
| Paneltyp VA | ||
| H-frekvens | HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz | |
| V-frekvens | HDMI: 48 - 165 HzDP: 48 - 165 Hz | |
| Skärmfärger 16,7 Miljoner färger | ||
| Pixelklocka | HDMI: 393,092 MHzDP: 393,092 MHz | |
| Maximal upplösning | HDMI: 1920×1080 @ 165 HzDP: 1920×1080 @ 165 Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Strömförbrukning | På läge 26 W (typiskt) | |
| Viloläge 0,5 W (typiskt) | ||
| Av-läge 0,3 W (typiskt) | ||
| Ingångskontakt | DPHDMI x 2 | |
| Ingångsvideosignal | DPHDMI (Endast HDMI-ingångsmodell) (Tillval) | |
| Högtalare 2 W x 2 (endast för modeller med ljudingång) (Tillval) | ||
| Största skärmstorlek | Horisontell: 597 mmVertikal: 336 mm | |
| Strömkälla INGÅNG: 100-240 V~ 50/60 Hz | ||
| Miljööverväganden | Drifttemperatur: 0° till 40°C Förvaringstemperatur: -20° till 60°C Driftsluftfuktighet: 20 % till 80 % | |
| Mått | 611 (B) x 405–525 (H) x 234 (D) mm | |
| Vikt (netto) | 4,6 kg (netto) | |
| Funktionsspecifikationer | Lutning: -5° till +25°Vridning: +/- 180°Höjdjustering: 120 mmPivå: NejAvtagbar bas: Ja | |
| Externa kontroller | Reglageknappar | Strömknapp Hotkey 3Hotkey 1 Hotkey 4Hotkey 2 |
| Funktioner | Ljusstyrka Antal uppdateringsfrekvenser Kontrast Ultra--låg latens Blått ljus Målpunkt Svart boost Språk ACM Språk OSD-timeout HDR400 Ljusbild Superskärpa OSD-lås Gamma Inmatning Färgtemperatrur Automatisk källa Lägen DP-format Färgutrymmet Vidläge Läget gråskala Tilldelning av snabbtangent Färgton 6 axlar DDC/CI Mättnad 6 axlar HDMI svart nivå Volym Snabbstartsläge Dämpa Information OverDrive Information Återställ alla inställningar FreeSync Premium VRB | |
| Specifikationerna varierar efter modell och/eller region. | ||
