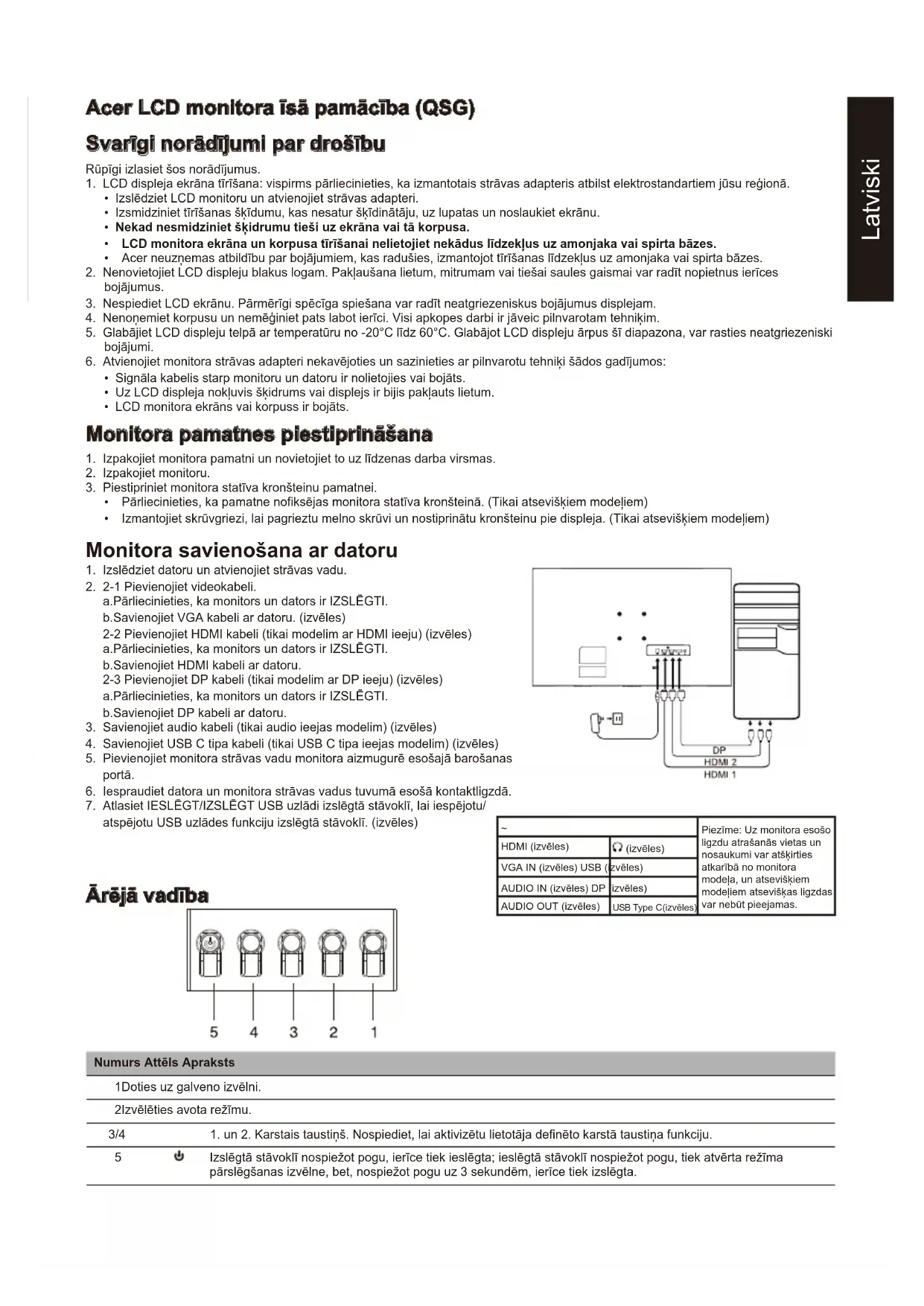

LIETOŠANAS INSTRUKCIJA XZ272V ACER

Svarigi norādījumi par drošību

Rūpīgi izlasiet šos norādījumus.

1. LCD displeja ekrāna tīrīšana: vispirms pārliecinieties, ka izmantotais strāvas adapteris atbilst elektrostandartiem jūsu regionā.

2. Izslēdziet LCD monitoru un atvienojiet strāvas adapteri.

3. Izsmidziniet tīrīšanas škīdumu, kas nesatur škīdinātāju, uz lupatas un noslaukiet ekrānu.
4. Nekad nesmidziniet škidrumu tieši uz ekrāna vai tā korpusa.
5. LCD monitora ekrāna un korpusa tirišanai nelietojiet nekādus līdzekļus uz amonjaka vai spirta bāzes.

6. Acer neuznemas atbildību par bojājumiem, kas radušies, izmantojot tīrīšanas līdzeklus uz amonjaka vai spirta bāzes.

7. Nenovietojiet LCD displeju blakus logam. Pakļaušana lietum, mitrumam vai tiešai saules gaismai var radīt nopietnus ierīces bojājumus.

8. Nespiediet LCD ekrānu. Pārmērīgi spēcīga spiešana var radīt neatgriezeniskus bojājumus displejam.

9. Nenonemiet korpusu un nemēginiet pats labot ierīci. Visi apkopes darbi ir jāveic pilnvarotam tehnikim.
10. Glabājiet LCD displeju telpā ar temperatūru no -20°C līdz 60°C. Glabājot LCD displeju ārpus šī diapazona, var rasties neatgriezeniski bojājumi.

11. Atvienojiet monitora strāvas adapteri nekavējoties un sazinieties ar pilnvarotu tehniki šādos gadījumos:

12. Signāla kabelis starp monitoru un datoru ir nolietojies vai bojāts.

13. Uz LCD displeja nokluvis škidrums vai displejs ir bijis paklauts lietum.
14. LCD monitora ekrāns vai korpuss ir bojāts.

Monitora pamatnes piestiprināšana

1. Izpakojiet monitora pamatni un novietojiet to uz līdzenas darba virsmas.
2. Izpakojiet monitoru.

3. Piestipriniet monitora statīva kronšteinu pamatnei.

4. Pärliecinieties, ka pamatne nofiksējas monitora statīva kronšteinā. (Tikai atseviškiem modeliem)

5. Izmantojiet skrūvgriezi, lai pagrieztu melno skrūvi un nostiprinātu kronšteinu pie displeja. (Tikai atseviškiem modeliem)

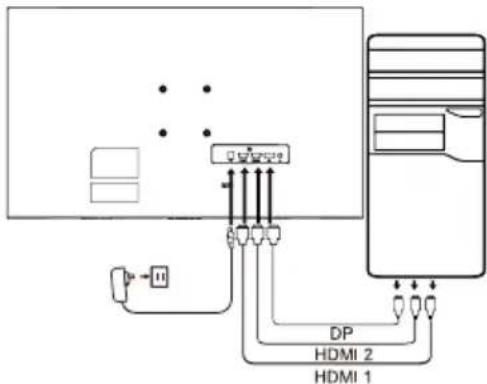

Monitora savienošana ar datoru

1. Izslēdziet datoru un atvienojiet strāvas vadu.
2. 2-1 Pievienojiet videokabeli.

a.Pārliecinieties, ka monitors un dators ir IZSLĒGTI.

b.Savienojiet VGA kabeli ar datoru. (izvēles)

2-2 Pievienojiet HDMI kabeli (tikai modelim ar HDMI ieeju) (izvēles)
a.Pārliecinieties, ka monitors un dators ir IZSLĘGTI.
b.Savienojiet HDMI kabeli ar datoru.
2-3 Pievienojiet DP kabeli (tikai modelim ar DP ieeju) (izvēles)
a.Pārliecinieties, ka monitors un dators ir IZSLĒGTI.
b.Savienojiet DP kabeli ar datoru.

1. Savienojiet audio kabeli (tikai audio ieejas modelim) (izvēles)
2. Savienojiet USB C tipa kabeli (tikai USB C tipa ieejas modelim) (izvēles)
3. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā barošanas portā.
4. lespraudiet datora un monitora strāvas vadus tuvumā esošā kontaktligzdā.
5. Atlasiet IESLÊGT/IZSLÊGT USB uzlâdi izslēgtā stāvoklī, lai iespējotu/atspējotu USB uzlâdes funkciju izslēgtā stāvoklī. (izvēles)

Ārējā vadība

5 4 3 2 1

~		Piezīme: Uz monitora esošo ligzdu atrašanās vietas un nosaukumi var atšķirties atkarībā no monitora modela, un atseviškiem modeljiem atseviškas ligzdas var nebūt pieejamas.
HDMI (izvēles)	(izvēles)
VGA IN (izvēles) USB (	izvēles)
AUDIO IN (izvēles) DP	izvēles)
AUDIO OUT (izvēles)	USB Type C(izvēles)

Numurs Attëls Apraksts

1Doties uz galveno izvēlni.
2Izvēlēties avota režīmu.
3/4	1. un 2. Karstais taustiņš. Nospiediet, lai aktivizētu lietotāja definēto karstā taustiņa funkciju.
5	Izslēgtā stāvoklī nospiežot pogu, ierīce tiek ieslēgta; ieslēgtā stāvoklī nospiežot pogu, tiek atvērta režīma pārslēgšanas izvēlne, bet, nospiežot pogu uz 3 sekundēm, ierīce tiek izslēgta.

Regulatīvi un drošības paziņojumi

FCC paziņojums

Šī iekārta ir testēta un atzīta par atbilstošu B klases digitālās ierīces ierobežojumiem saskaņā ar FCC noteikumu 15. sadalu. Šie ierobežojumi ir noteikti, lai nodrošinātu saprātīgu aizsardzību pret kaitīgiem traucējumiem, ja iekārta ir uzstādīta dzīvojamā zonā. Šī iekārta rada, izmanto un var izstarot radiofrekvenču energiju, un, ja tā netiek uzstādīta un lietota atbilstoši norādījumiem, var radīt traucējumus radiosakariem.

Tomēr nav garantijas, ka traucējumi netiks radīti konkrētas uzstādīšanas rezultātā. Ja ierīce rada traucējumus radio vai televīzijas uztveršanai (ko var noteikt ar sadaliekārtu), lietotājam ieteicams veikt vienu vai vairākus no minētajiem pasākumiem traucējumu novēršanai:

• Noregulējiet uztvērēja antenas virzienu vai pozīciju.
• Palieliniet attālumu starp ierīci un uztvērēju.
• Savienojiet ierīces barošanas kabeli ar kontaktligzdu, kas neatrodas ħēdē, kurā pieslēgts uztvērējs.
• Vērsieties pēc palīdzības pie pārdevēja vai pieredzējuša radio/TV tehnika.

Piezīme

Lai neradītu bojājumus monitoram, neceliet monitoru, turot aiz statīva.

Piezīme: ekranēts kabelis

Visi savienojumi ar citām ierīcēm jāizveido, izmantojot ekranētus kabelus, lai nodrošinātu atbilstību EMC noteikumiem.

Piezīme: perifērijas ierīces

Ar ierīci drīkst savienot tikai perifērijas ierīces (ievades/izvades ierīces, terminālus, printerus utt.), kas atbilst B klases ierobežojumiem. Izmantojot nesertificētas perifērijas ierīces, iespējami traucējumi radio un televīzijas uztveršanai.

Piezīme

Jebkādas izmaiņas vai pārveidojumi, ko ražotājs nav skaidri apstiprinājis, var anulēt lietotāja tiesības lietot šo izstrādājumu.

Lietošanas apstākli

Šī ierīce atbilst FCC (Federālās sakaru komisijas) noteikumu 15. sadaļas prasībām. Ekspluatācija ir pakļauta šādiem diviem nosacījumiem: (1) šī ierīce nedrīkst radīt kaitīgus traucējumus, un (2) šai ierīcei ir jāspēj pieņemt jebkādi traucējumi, tostarp traucējumi, kas var radīt nevēlamu darbību.

Piezīme: Lietotājiem Kanādā

Šī B klases digitālā ierīce atbilst Kanādas ICES-003 specifikācijām.

Paskaidrojoša piezīme attiecībā uz “Noteikumiem par elektrisko un elektronisko iekārtu atkritumu pārstrādi un likvidēšanu”

Kad lietotājam izstrādājums vairs nav vajadzīgs vai izstrādājums ir nolietots, lai sekmīgāk rūpētos par mūsu planētu un aizsargātu to, lūdzu, ievērojiet valsts likumus un noteikumus par elektrisko un elektronisko iekārtu atkritumiem un nododiet to pārstrādei vietējiem ražotājiem ar valsts atzītu pārstrādes kvalifikāciju.

Atbrīvošanās no iekārtu atkritumiem ES mājsaimniecībās

Šis simbols uz izstrādājuma vai iepakojuma norāda, ka izstrādājumu nedrīkst izmest sadzīves atkritumos. Atbrīvojoties no lietotām ierīcēm, jūs esat atbildīgs par nodošanu savākšanas punktā, lai pārstrādātu lietotas elektriskās un elektroniskās iekārtas. Lietotu ierīču atseviška savākšana un pārstrāde palīdz saglabāt dabas resursus un nodrošina, ka tās tiek pārstrādātas, aizsargājot cilvēku veselību un vidi. Lai uzzinātu vairāk par lietotu ierīču pārstrādes punktiem, lūdzu, sazinieties ar vietējo pilsētas iestādi, sadzīves atkritumu likvidēšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.

CE atbilstības deklarācija

Ar šo Acer Inc. paziņo, ka šis šķidro kristālu displeja monitors atbilst Elektromagnētiskās savietojamības direktīvas 2014/30/ES, Zemsprieguma direktīvas 2014/35/ES, RoHS direktīvas 2011/65/ES un Direktīvas 2009/125/EK, ar ko izveido sistēmu, lai noteiktu ekodizaina prasības ar energiju saistītiem ražojumiem, pamatprasībām un citiem būtiskiem noteikumiem.

Acer monitors ir paredzēts, lai attēlotu video un informāciju, kas iegūta no elektroniskām ierīcēm.

SPECIFIKĀCIJAS

LCD panelis	Vadības sistēma TFT krāsu LCD displejs
	Izmēri Platums: 27 collas (69 cm)
	Pikseļu solis 0,311 mm (H) x 0,311 mm (V)
	Spilgtums 400 cd/m	^2 (parasti)
	Kontrasts 100 000 000:1 maks. (ACM)
	Skatīšanas leņķis 178° (H)	178° (V) (CR=10)
	Reagēšanas laiks 1 ms (VRB)
	Paneļa tips VA
	Horizontālā frekvence	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Vertikālā frekvence	HDMI: 48 - 165 HzDP: 48 - 165 Hz
Displeja krāsas 16,7 miljoni krāsu
Attēla punktu sinhronizators		HDMI: 393,092 MHzDP: 393,092 MHz
Maksimālā izšķirtspēja		HDMI: 1920×1080 pie 165 HzDP: 1920×1080 pie 165 Hz
Standarts Plug & Play VESA DDCCI/DDC2B
Enerģijas patēriņš	leslēgšanas režīms 26 W (parasti)
	Miega režīmā 0,5 W (parasti)
	Izslēgtā režīmā 0,3 W (parasti)
Ieejas savienotājs		DPHDMI x 2
levades video signāls		DPHDMI (tikai HDMI ievades modelim) (izvēles)
Skalļruņi 2 W x 2 (tikai Audio ieejas modelim) (izvēles)
Maksimālais ekrāna lielums		Horizontāli: 597 mmVertikāli: 336 mm
Barošanas avots IEVADE: 100-240 V~ 50/60 Hz
Vides apstāklj		Darba temperatūra: no 0° līdz 40°CGlabāšanas temperatūra: no -20° līdz 60°CDarba mitrums: no 20% līdz 80%
Izmēri		611 (P) x 405-525 (A) x 234 (Dz) mm
Svars (neto)		4,6 kg (neto)
Mehānisma specifikācijas		Noliekšana: no -5° līdz +25°Grozāmība: +/- 180°Augstuma pielāgošana: 120 mmGriešana ap asi: NēNoņemama statne: Jā
Ārējā vadība	Slēdzis/Pogas	Barošanas poga 3. karstais taustiņš1. karstais taustiņš2. karstais taustiņš
	Funkcijas	Spilgtums Atsvaidzes intensitāteKontrasts īpaši zems latentumsZilā gaisma Mērķešanas punktsMelnās krāsas pastiprināšana ACM ValodaACM Ekrāna displeja noildzeHDR400 CaurredzamībaIzcils asums Ekrāna displeja bloķešanaGamma levadeKrāsu temperatūra Automātisks avotsRežīmi DP formātsKrāstelpa Platekrāna režīmsPelēktoņu režīms Karsto taustiņu piešķiršanaSešu asu nokrāsa DDC/ICSaļums Sešu asu piesātinājums HDMI melnās krāsas līmenisIzslēgt skanų Ātrās palaišanas režīmsOver Drive InformācijaFreeSync Premium Atiestatīt visus iestatījumusVRB
Specifikācijas atšķiras atkarībā no modela un / vai modela.

Acer izstrādājuma rokasgrāmatas un citi dokumenti ir pieejami oficiālajā Acer atbalsta tīmekļa vietnē.
