KULLANIM KILAVUZU XZ272V ACER

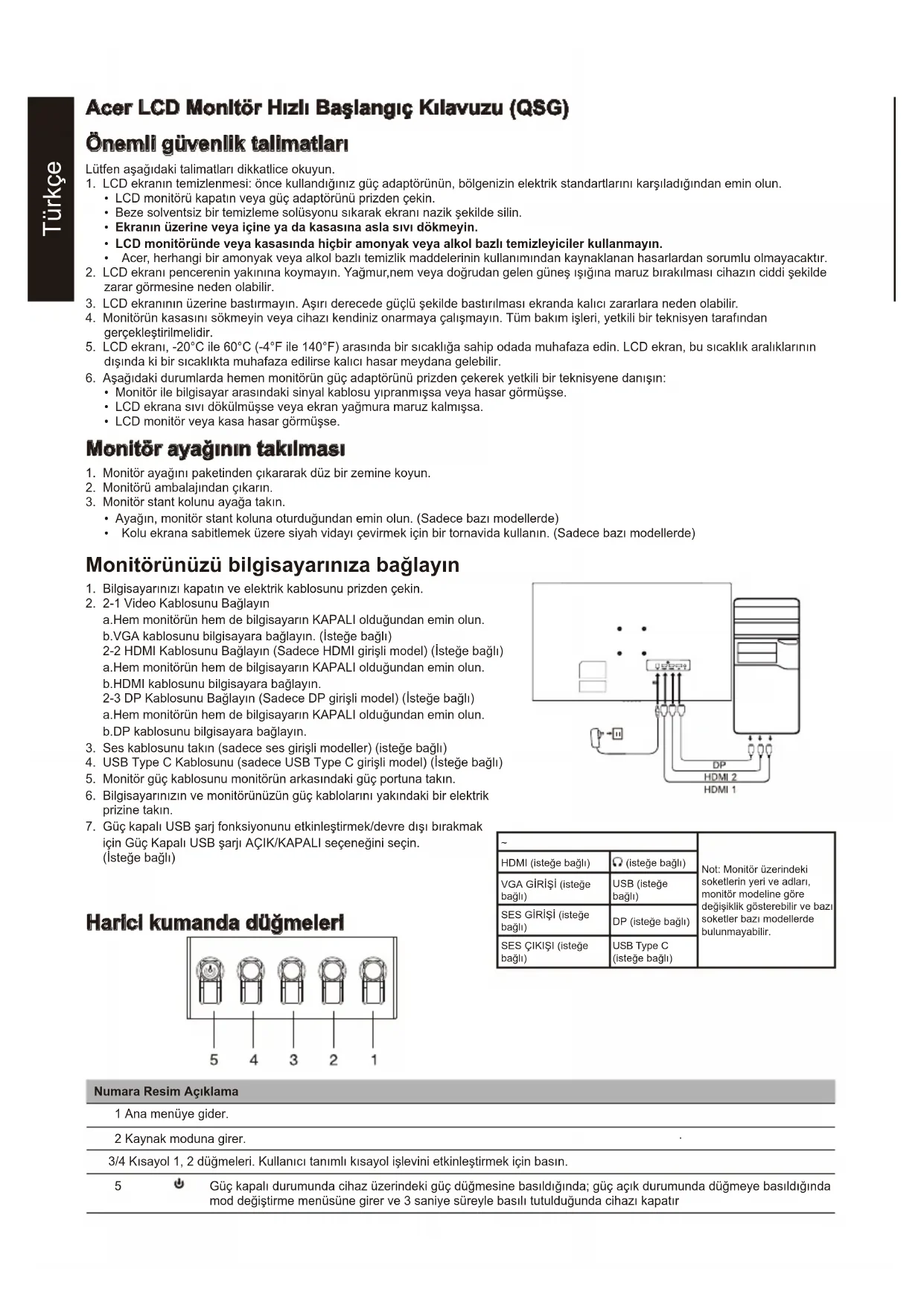

Acer LCD Monitör Hızlı Başlangıç Kılavuzu (QSG)
Önemli güvenlik talimatları
Lütfen aşağıdaki talimatları dikkatlice okuyun.
-
LCD ekranın temizlenmesi: önce kullandığınız güç adaptörünün, bölgenizin elektrik standartlarını karşıladığından emin olun.
-
LCD monitörü kapatın veya güç adaptörünü prizden çekin.
- Beze solventsiz bir temizleme solüsyonu sıkarak ekranı nazik şekilde silin.
- Ekranın üzerine veya içine ya da kasasına asla sıvı dökmeyin.
- LCD monitoründe veya kasasında hiçbir amonyak veya alkol bazı temizleyiciler kullanmayın.
-
Acer, herhangi bir amonyak veya alkol bazlı temizlik maddelerinin kullanımından kaynaklanan hasarlardan sorumlu olmayacaktır.
-
LCD ekranı pencerenin yakınına koymayın. Yağmur, nem veya doğrudan gelen güneş ışığına maruz bırakılması cihazın ciddi şekilde zarar görmesine neden olabilir.
- LCD ekranının üzerine bastırmayın. Aşırı derecede güçlü şekilde bastırılması ekranda kalıcı zararlara neden olabilir.
- Monitörün kasasını sökmeyin veya cihazı kendiniz onarmaya çalışmayın. Tüm bakım işleri, yetkili bir teknisyen tarafından gerçekleştirilmelidir.
- LCD ekranı, -20°C ile 60°C (-4°F ile 140°F) arasında bir sıcaklığa sahip odada muhafaza edin. LCD ekran, bu sıcaklık aralıklarının dışında ki bir sıcaklıkta muhafaza edilirse kalıcı hasar meydana gelebilir.
- Aşağıdaki durumlarda hemen monitorün güç adaptörünü prizden çekerek yetkili bir teknisyene danışın:
- Monitör ile bilgisayar arasındaki sinyal kablosu yıpranmışsa veya hasar görmüşse.
- LCD ekrana sıvı dökülmüşse veya ekran yağmura maruz kalmışsa.
- LCD monitor veya kasa hasar görmüşse.
Monitör ayağının takılması
- Monitör ayağını paketinden çıkararak düz bir zemine koyun.
- Monitörü ambalajından çıkarın.
-
Monitör stant kolunu ayağa takın.
-
Ayağın, monitör stant koluna oturduğundan emin olun. (Sadece bazı modellerde)
- Kolu ekrana sabitlemek üzere siyah vidayı çevirmek için bir tornavida kullanın. (Sadece bazı modellerde)

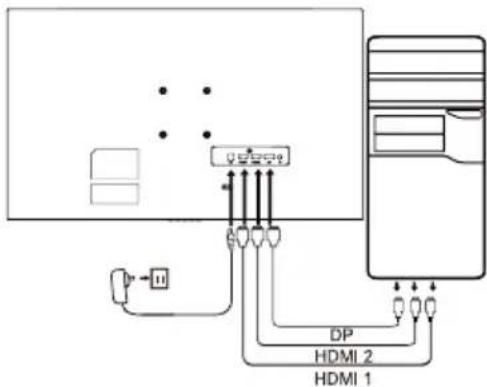

Monitörünüzü bilgisayarınıza bağlayın
- Bilgisayarınızı kapatın ve elektrik kablosunu prizden çekin.
- 2-1 Video Kablosunu Bağlayın
a.Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b.VGA kablosunu bilgisayara bağlayın. (İsteğe bağlı)
2-2 HDMI Kablosunu Bağlayın (Sadece HDMI girişli model) (İsteğe bağlı)
a.Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b.HDMI kablosunu bilgisayara bağlayın.
2-3 DP Kablosunu Bağlayın (Sadece DP girişli model) (İsteğe bağlı)
a.Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b.DP kablosunu bilgisayara bağlayın.
- Ses kablosunu takın (sadece ses girişli modeller) (isteğe bağlı)
- USB Type C Kablosunu (sadece USB Type C girişli model) (İsteğe bağlı)
- Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
- Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.
- Güç kapalı USB şarj fonksiyonunu etkinleştirmek/devre dışı bırakmak için Güç Kapalı USB şarj AÇIK/KAPALI seçeneğini seçin. (İsteğe bağlı)
Haricl kumanda düğmeleri
| ~ | Not: Monitör üzerindeki soketlerin yeri ve adları, monitör modeline göre değişiklik gösterebilir ve bazı soketler bazı modellerde bulunmayabilir. | |
| HDMI (isteğe bağlı) | Ω (isteğe bağlı) | |
| VGA GİRİŞİ (isteğe bağlı) | USB (isteğe bağlı) | |
| SES GİRİŞİ (isteğe bağlı) | DP (isteğe bağlı) | |
| SES ÇIKIŞI (isteğe bağlı) | USB Type C (isteğe bağlı) | |
Numara Resim Açıklama
| 1 Ana menüye gider. | |
| 2 Kaynak moduna girer. | |
| 3/4 Kısayol 1, 2 düğmeleri. Kullanıcı tanımlı kısayol işlevini etkinleştirmek için basın. | |
| 5 | Güç kapalı durumunda cihaz üzerindeki güç düğmesine basıldığında; güç açık durumunda düğmeye basıldığında mod değiştirme menüsüne girer ve 3 saniye süreyle basılı tutulduğunda cihazı kapatır |
Düzenleyici ve güvenlik bildirimleri
FCC bildirimi
Bu cihaz FCC kurallarının 15. Bölümü uyarınca, B Sınıfı sayısal cihaz sınırlarına göre test edilmiş olup bu sınırlara uyduğu görülmüştür. Bu sınırlar, cihaz bir yerleşim bölgesine kurulduğunda zararlı parazitlere karşı uygun koruma sağlamak üzere tasarlanmıştır. Bu cihaz, radyo frekansı enerjisi üretmekte, kullanmakta ve yaya bilmekte olup talimatlara göre kurulmadığı ve kullanılmadığı takdirde telsiz iletişimde parazite neden olabilir.
Ancak bu husus, belirli bir montajda parazit meydana gelmeyeceği anlamına gelmez. Cihaz, radyo ve televizyon yayınında parazite neden oluyorsa (anahtarlama tertibatı ile belirlenebilir) kullanıcıının paraziti yok etmek için aşağıdaki bir veya birkaç önlemi almalıdır:
- Alicı antenin yönünü veya konumunu yeniden ayarlayın.
- Cihaz ile alıcı arasındaki mesafeyi arttırın.
- Cihazın elektik kablosunu, alıcının takılı olduğu elektrik prizinden farklı bir prize takın.
- Yardım için satıcınıza veya deneyimli bir radyo/TV teknisyenine danışın.
Not
Monitörünüzün zarar görmesini önlemek için standından tutarak kaldırmayın.
Not: blendajlı kablo
Başka bilgisayarlara olan tüm bağlantılar, EMC yönetmeliğine uyum için blendajlı kablolarla yapılmalıdır.
Not: çevre birimleri
Sadece Sınıf B limitlerini karşılayan onaylı çevre birimleri (giriş/çıkış cihazları, terminaller, yazıcılar vb.) cihaza bağlanmalıdır. Onaylı olmayan çevre birimlerinin kullanılması telsiz ve televizyon yayınlarında parazite neden olabilir.
Not
Üretici tarafından açık bir şekilde onaylanmamış değişiklik veya modifikasyonlar kullanıcıının bu ürünü çalıştırma yetkisini geçersiz kılabilir.
Çalışma Koşulları
Bu aygıt FCC Kuralları Bölüm 15'e uygundur. Kullanım, aşağıdaki iki şarta bağlıdır: (1) bu cihaz, zararlı parazite neden olmamalıdır ve (2) istenmeyen işlemlerin neden oldukları dahil alınan tüm paraziti kabul edebilir.
Not: Kanadalı kullanıcılar
Bu Sınıf B dijital cihaz, Kanada ICES-003 özellikleriyle uyumludur.
"Atık Elektrikli ve Elektronik Ürünlerin Geri Dönüşümü ve Bertarafının Yönetimine İlişkin Düzenlemeler" hakkında açıklayıcı not
Gezegenimize daha iyi bakmak ve korumak için, kullanıcı artık bu ürüne ihtiyaç duymadığında veya ürün kullanım ömrünü tamamladığında lütfen elektrikli ve elektronik ürün atıklarının geri dönüşümü ile ilgili ulusal yasalara ve düzenlemelere uyun ve ulusal olarak tanınan geri dönüşüm niteliklerine sahip yerel üreticiler aracılığıyla geri dönüştürün.
AB ev kullanıcıları için atık cihazların elden çıkarılması
Ürünün veya paketinin üzerinde bulunan bu sembol, ürünün diğer evsel atıklarla birlikte atılmaması gerektiğini göstermektedir. Kullanılmış cihazları atarken, kullanılmış elektrikli ve elektronik cihazları geri dönüştüren bir toplama noktasına getirmek sizin sorumluluğunuzdur. Kullanılmış cihazların atılma sırasında ayrı olarak toplanması ve geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olur, insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmelerini sağlar. Kullanılmış cihazlar için geri dönüştürme noktaları ile ilgili daha fazla bilgi için lütfen bölgesel şehir ofisinize, evsel atıkların elden çıkarılmasıyla ilgili servise veya ürünü satın aldığınız satıcınıza danışın.
CE uygunluk beyanı
Acer Inc., bu LCD monitorün 2014/30/EU EMC Direktifi, 2014/35/EU Düşük Voltaj Direktifi ve 2011/65/EU RoHS Direktifi ile enerjiyle ilgili ürün için çevreci tasarım gerekliliklerinin belirlenmesi için bir çerçeve oluşturulması konusundaki 2009/125/EC Direktifinin temel gerekliliklerine ve diğer ilgili hükümlerine uygun olduğunu beyan eder.
Acer monitör, elektronik cihazlardan elde edilen bilgilerin video ve görsel olarak görüntülenmesi için tasarlanmıştır.
ÖZELLİKLER
| LCD Paneli | Sürücü sistemi TFT Renklı | LCD |
| Boyut 27° G (69 cm) | ||
| Piksel Aralığı 0,311 mm (Y) x 0,311mm (D) | ||
| Parlaklık 400 cd/m | ^2 (Tipik) | |
| Kontrast 100.000.000:1 Maks (ACM) | ||
| Görüş Açısı 178° (Y) 178° (D) (CR=10) | ||
| Tepki Süresi 1 ms (VRB) | ||
| Panel Tipi VA | ||
| Y-Frekans | HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz | |
| D-Frekans | HDMI: 48 - 165 HzDP: 48 - 165 Hz | |
| Ekran Renkleri 16,7 M Renk | ||
| Noktalı Saat | HDMI: 393,092 MHzDP: 393,092 MHz | |
| Maksimum Çözünürlük | HDMI: 1920×1080 @ 165HzDP: 1920×1080 @ 165Hz | |
| Tak ve Çalıştır VESA DDCCI/DDC2B | ||
| Güç Tüketimi | Açık Mod 26 W (Genellikle) | |
| Uyku Modu 0,5 W (Genellikle) | ||
| Kapalı Mod 0,3 W (Genellikle) | ||
| Giriş Bağlayıcısı | DPHDMI x 2 | |
| Giriş Video Sinyali | DPHDMI (Sadece HDMI Girişli Model) (İsteğe bağlı) | |
| Hoparlörler 2 W x 2 (Sadece Ses Girişli Olan Model) (İsteğe Bağlı) | ||
| Maksimum Ekran Büyüklüğü | Yatay: 597 mmDikey: 336 mm | |
| Güç Kaynağı GİRİŞ: 100-240 V~ 50/60 Hz | ||
| Çevresel Konular | Çalışma Sıcaklığı: 0° ila 40°CDepolama Sıcaklığı: -20° ila 60°CÇalışma Nemi: %20 ila %80 | |
| Boyutlar | 611 (G) x 405~ 525 (Y) x 234 (D) mm | |
| Ağırlık (Net Ağırlık) | 4,6 kg (net) | |
| Mekanik Özellikler | Eğim: -5° ila +25° Dönme: +/- 180°Yükseklik ayarı: 120 mmEksen: HayırÇıkarılabilir ayak standı: Evet | |
| Harici Denetimler | Anahtarlar/Düğmeler | Güç düğmesiKısayol tuşu 3Kısayol tuşu 1Kısayol tuşu 2Kısayol tuşu 4 |
| İşlevler | ParlaklıkYenileme hızıKontrastSon Derece Düşük GecikmeMavi IşıkNişan noktasıSiyah GüçlendirDilACMHDR400OSD zaman aşımıŞeffaflıkSüper KeskinlikOSD KilidiGamaGirişRenk SıcaklığıOtomatik KaynakModlarDP FormatıRenk AlanıGeniş ModGri Tonlama ModuKısayol Atama6 eks. TonDDC/CHDSing. Doygun.HDMI Siyah düzeySes SeviyesiHızlı Başlat ModuSessizBilgiAşırı HızTüm Ayarları SıfırlaFreeSync PremiumVRB | |
| Teknik özellikler, modele ve/veya bölgeye göre değişiklik gösterir. | ||
