XZ272V - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Acer
Model	XZ272V
Velikost obrazovky	27 palců (69 cm)
Typ panelu	VA
Maximální rozlišení	1920 x 1080 pixelů
Obnovovací frekvence	165 Hz
Doba odezvy	1 ms (VRB)
Jas	400 cd/m² (typický)
Kontrast	100 000 000:1 max (ACM)
Pozorovací úhel	178° horizontální / 178° vertikální
Zobrazené barvy	16,7 milionů
Konektivita	2 x HDMI, 1 x DisplayPort
Integrované reproduktory	2 x 2 W (volitelné)
Napájení	100-240 V ~ 50/60 Hz
Spotřeba elektřiny	26 W (zapnuto), 0,5 W (režim spánku), 0,3 W (vypnuto)
Rozměry (se stojanem)	611 x 405~525 x 234 mm
Hmotnost netto	4,6 kg
Nastavení	Náklon -5° až +25°, rotace +/-180°, výška 120 mm
Speciální funkce	FreeSync Premium, HDR400, filtr modrého světla, atd.
Čištění	Jemný hadřík mírně vlhký, bez amoniaku a alkoholu
Bezpečnost	Neotvírejte, v případě problému odpojte, používejte stíněné kabely
Náhradní díly a opravitelnost	Kontaktujte autorizovaného technika; díly dostupné prostřednictvím Acer
Obecné informace	Splňuje normy FCC, CE, NMB-003 (Kanada)

Často kladené otázky - XZ272V ACER

Jak čistit obrazovku monitoru Acer XZ272V?

Vypněte monitor a odpojte adaptér. Použijte jemný a nepouštějící vlákna hadřík mírně navlhčený vodou nebo čisticím prostředkem bez rozpouštědel. Nikdy neaplikujte tekutinu přímo na obrazovku a vyhněte se produktům s obsahem amoniaku nebo alkoholu.

Jaké je maximální podporované rozlišení?

Maximální rozlišení je 1920 x 1080 pixelů při 165 Hz přes HDMI nebo DisplayPort.

Mohu monitor používat s herní konzolí?

Ano, monitor je kompatibilní s konzolemi přes HDMI. Podporuje FreeSync Premium a obnovovací frekvenci 165 Hz pro plynulé herní zážitky.

Jak nastavit výšku a náklon monitoru?

Monitor nabízí nastavení výšky 120 mm, náklon od -5° do +25° a rotaci +/-180°. Manipulujte s krkem stojanu pro úpravu polohy.

Je monitor kompatibilní s technologií FreeSync?

Ano, podporuje FreeSync Premium pro synchronizaci obnovovací frekvence a zabránění trhání obrazu.

Jaké kabely jsou dodávány s monitorem?

Zahrnuté kabely se mohou lišit, ale obvykle je monitor dodáván s kabelem HDMI a/nebo DisplayPort a napájecím kabelem. Zkontrolujte obsah balení.

Jak aktivovat režim HDR?

Přejděte do nabídky OSD (On-Screen Display) pomocí externích tlačítek. Přejděte k možnostem režimu obrazu a vyberte HDR400, pokud to zdrojový obsah podporuje.

Co dělat, pokud obrazovka zůstane černá?

Zkontrolujte, zda je monitor zapnutý a napájecí kabel je zapojený. Ujistěte se, že video kabel (HDMI/DP) je správně připojen k počítači. Pokud je to možné, vyzkoušejte s jiným zdrojem.

Má monitor integrované reproduktory?

Ano, má dva reproduktory o výkonu 2 W každý, ale tato funkce může být volitelná v závislosti na modelu.

Kde stáhnout uživatelskou příručku?

Manuál je k dispozici ve formátu PDF na oficiálním webu podpory Acer nebo na platformách jako notice-facile.com. Můžete si jej také stáhnout přímo ze stránky produktu.

NÁVOD K OBSLUZE XZ272V ACER

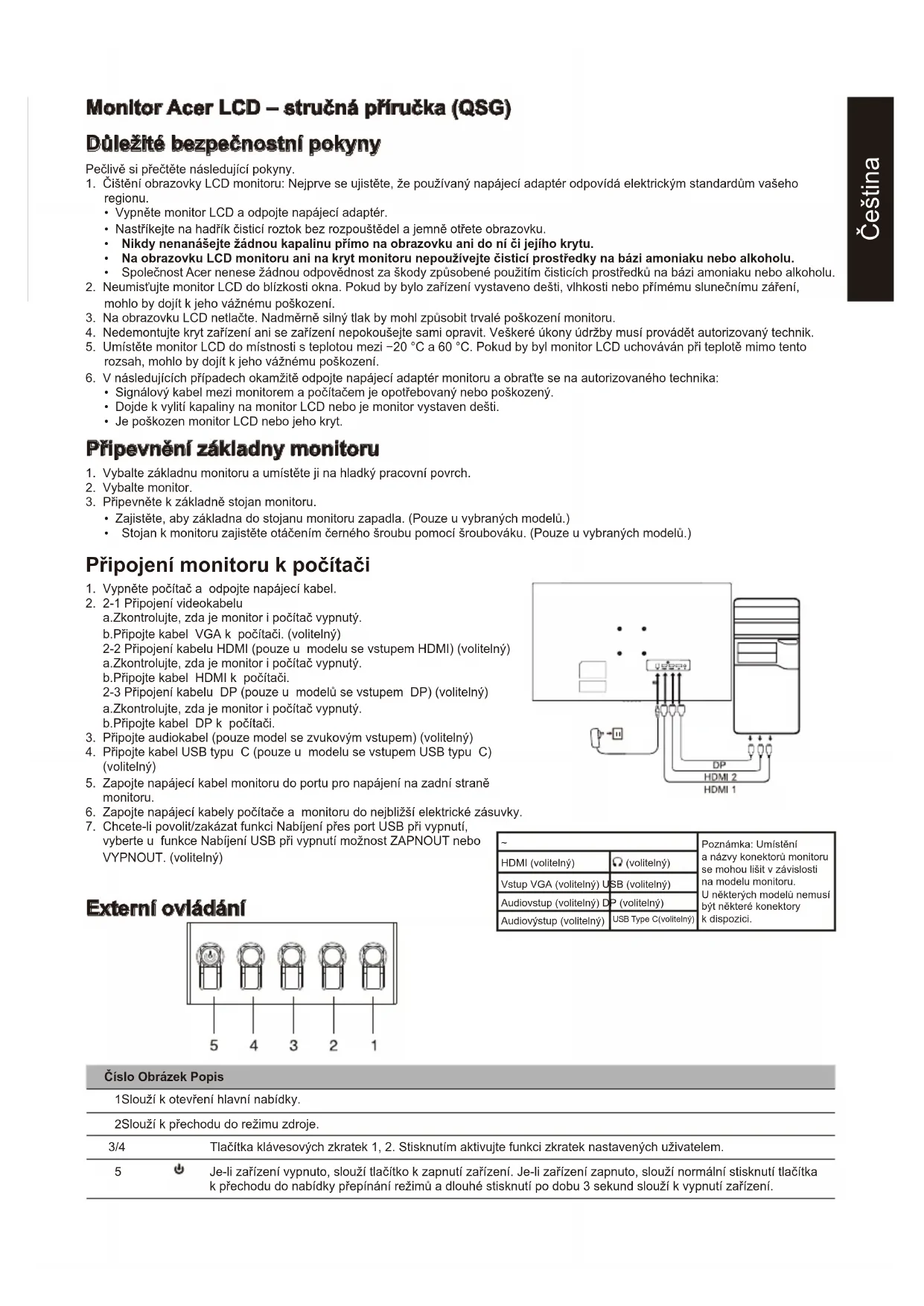

Monitor Acer LCD – stručná příručka (QSG)

Důležité bezpečnostní pokyny

Pečlivě si přečtěte následující pokyny.

1. Čištění obrazovky LCD monitoru: Nejprve se ujistěte, že používaný napájecí adaptér odpovídá elektrickým standardům vašeho regionu.
2. Vypněte monitor LCD a odpojte napájecí adaptér.
3. Nastříkejte na hadřík čisticí roztok bez rozpouštědel a jemně otřete obrazovku.
4. Nikdy nenanášejte žádnou kapalinu přímo na obrazovku ani do ní či jejího krytu.
5. Na obrazovku LCD monitoru ani na kryt monitoru nepoužívejte čisticí prostředky na bázi amoniaku nebo alkoholu.
6. Společnost Acer nenese žádnou odpovědnost za škody způsobené použitím čisticích prostředků na bázi amoniaku nebo alkoholu.
7. Neumisťujte monitor LCD do blízkosti okna. Pokud by bylo zařízení vystaveno dešti, vlhkosti nebo přímému slunečnímu záření, mohlo by dojít k jeho vážnému poškození.
8. Na obrazovku LCD netlačte. Nadměrně silný tlak by mohl způsobit trvalé poškození monitoru.
9. Nedemontujte kryt zařízení ani se zařízení nepokoušejte sami opravit. Veškeré úkony údržby musí provádět autorizovaný technik.
10. Umístěte monitor LCD do místnosti s teplotou mezi -20 °C a 60 °C. Pokud by byl monitor LCD uchováván při teplotě mimo tento rozsah, mohlo by dojít k jeho vážnému poškození.
11. V následujících případech okamžitě odpojte napájecí adaptér monitoru a obraťte se na autorizovaného technika:
12. Signálový kabel mezi monitorem a počítačem je opotřebovaný nebo poškozený.
13. Dojde k vylití kapaliny na monitor LCD nebo je monitor vystaven dešti.
14. Je poškozen monitor LCD nebo jeho kryt.

Připevnění základny monitoru

1. Vybalte základnu monitoru a umístěte ji na hladký pracovní povrch.
2. Vybalte monitor.
3. Připevněte k základně stojan monitoru.
4. Zajistěte, aby základna do stojanu monitoru zapadla. (Pouze u vybraných modelů.)
5. Stojan k monitoru zajistěte otáčením černého šroubu pomocí šroubováku. (Pouze u vybraných modelů.)

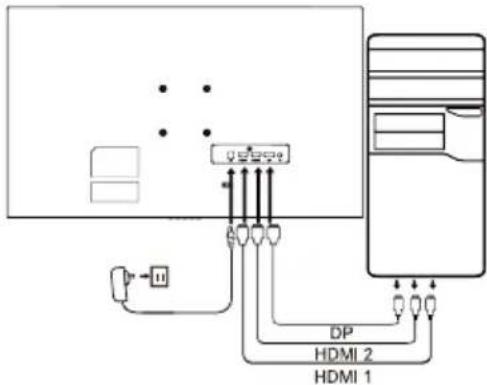

Připojení monitoru k počítači

1. Vypněte počítač a odpojte napájecí kabel.
2. 2-1 Připojení videokabelu a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel VGA k počítači. (volitelný) 2-2 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI) (volitelný) a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel HDMI k počítači. 2-3 Připojení kabelu DP (pouze u modelů se vstupem DP) (volitelný) a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel VGA k počítači. (volitelný) 2-2 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI) (volitelný) a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel HDMI k počítači. 2-3 Připojení kabelu DP (pouze u modelů se vstupem DP) (volitelný) a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Připojte kabel USB typu C (pouze u modelu se vstupem USB typu C) (volitelný)
2. Připojte kabel USB typu C (pouze u modelu se vstupem USB typu C) (volitelný)
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
4. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
5. Chcete-li povolit/zakázat funkci Nabíjení přes port USB při vypnutí, vyberte u funkce Nabíjení USB při vypnutí možnost ZAPNOUT nebo VYPNOUT. (volitelný)

Číslo Obrázek Popis

~		Poznámka: Umístění a názvy konektorů monitoru se mohou lišit v závislosti na modelu monitoru.U některých modelů nemusí být některé konektory k dispozici.
HDMI (volitelný)	Ω (volitelný)
Vstup VGA (volitelný) U	USB (volitelný)
Audiovstup (volitelný) D	P (volitelný)
Audiovýstup (volitelný)	USB Type C(volitelný)

Prohlášení o souladu se zákony a bezpečnostními předpisy

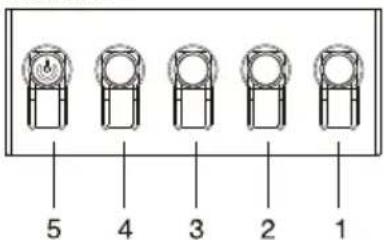

1Slouží k otevření hlavní nabídky.
2Slouží k přechodu do režimu zdroje.
3/4	Tlačítka klávesových zkratek 1, 2. Stisknutím aktivujte funkci zkratek nastavených uživatelem.
5	Je-li zařízení vypnuto, slouží tlačitko k zapnutí zařízení. Je-li zařízení zapnuto, slouží normální stisknutí tlačítka k přechodu do nabídky přepínání režimů a dlouhé stisknutí po dobu 3 sekund slouží k vypnutí zařízení.

Prohlášení o souladu se zákony a bezpečnostními předpisy

Prohlášení FCC

Toto zařízení bylo testováno a shledáno vyhovujícím v souladu s omezeními pro digitální zařízení třídy B podle části 15 předpisů komise FCC. Tato omezení jsou navržena s úmyslem poskytovat přiměřenou ochranu před nežádoucím rušením, když je zařízení instalováno v domácnostech. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii a, pokud není instalováno a používáno v souladu s pokyny, může způsobovat rušení rádiové komunikace.

Nelze však zaručit, že k rušení nebude v konkrétní instalaci docházet. Pokud zařízení způsobuje rušení rádiového nebo televizního příjmu (což lze zjistit vypnutím a zapnutím zařízení), doporučuje se, aby uživatel eliminoval rušení provedením jednoho nebo více následujících opatření:

• Nastavte jiný směr nebo polohu antény přijímače.
• Zvětšete vzdálenost mezi zařízením a přijímačem.
• Připojte zařízení do síťové zásuvky v jiném obvodu, než do kterého je připojen přijímač.
• Obratte se na prodejce nebo zkušeného rádiového/televizního technika.

Poznámka

Nezvedejte monitor za stojan, abyste zabránili poškození monitoru.

Poznámka ke stíněným kabelům

Všechna připojení k jiným počítačovým zařízením musí být provedena stíněnými kabely, aby byla dodržena shoda s předpisy EMC.

Poznámka k periferním zařízením

K zařízení se smí připojit pouze certifikovaná periferní zařízení (vstupní/výstupní zařízení, terminály, tiskárny atd.), která splňují omezení pro zařízení třídy B. Pokud byste zařízení připojili k necertifikovaným periferním zařízením, mohlo by dojít k rušení rádiového a televizního příjmu.

Poznámka

Jakékoli změny nebo úpravy, které nejsou výslovně schváleny výrobcem, mohou způsobit ztrátu oprávnění uživatele toto zařízení používat.

Provozní podmínky

Toto zařízení splňuje požadavky části 15 předpisů FCC. Provoz zařízení podléhá následujícím dvěma podmínkám:

(1) Toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí být schopné akceptovat jakékoli přijímané rušení včetně rušení, které může být příčinou nežádoucí činnosti.

Poznámka: Uživatelé v Kanadě

Toto digitální zařízení třídy B vyhovuje kanadské normě ICES-003.

Vysvětlivka týkající se předpisů o nakládání s odpadními elektrickými a elektronickými zařízeními a o jejich recyklaci a likvidaci

K zajištění lepší péče o naši planetu a k její ochraně dodržujte na konci životnosti zařízení národní zákony a předpisy týkající se recyklace elektrických a elektronických odpadních zařízení a využijte k recyklaci zařízení místní výrobce, kteří mají v daném státě uznávané oprávnění k recyklování.

Likvidace odpadních zařízení uživateli v domácnostech v EU

Tento symbol na výrobku nebo na jeho balení označuje, že se výrobek nesmí likvidovat společně s ostatním komunálním odpadem. Při likvidaci použitého zařízení je vaší povinností jej zanést do sběrného dvoru, který se zaměřuje na recyklaci použitých elektrických a elektronických zařízení. Separovaný sběr a recyklace použitých zařízení pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví ani životní prostředí. Chcete-li získat více informací o recyklačních střediscích použitých zařízení, kontaktujte svůj místní městský úřad, instituce zabývající se komunálním odpadem nebo prodejce, u kterého jste výrobek zakoupili.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD splňuje základní požadavky a další příslušná ustanovení směrnice 2014/30/EU o elektromagnetickém rušení, směrnice 2014/35/EU o nízkonapěťových zařízeních a směrnice 2011/65/EU RoHS a směrnice 2009/125/EK s ohledem na vytvoření rámce pro stanovení požadavků ekodesignu pro produkt využívající energii.

Monitor Acer je určený pro přehrávání videí a vizuální zobrazení informací získaných z elektronických zařízení.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevný	LCD TFT
	Velikost 27" širokoúhlý formát (69 cm)
	Rozteč pixelů 0,311 × 0,31	1 mm (H × V)
	Jas 400 cd/m	2 (typický)
	Kontrast Max. 100 000 000:1 (ACM)
	Úhel sledování 178° (H) 178° (V) (CR=10)
	Doba odezvy 1 ms (VRB)
	Typ panelu VA
	Horizontální frekvence	HDMI: 31,469 až 192,692 KHzDP: 31,469 až 192,692 KHz
	Vertikální frekvence	HDMI: 48 až 165 kHzDP: 48 až 165 kHz
Barva zobrazení 16,7 miljoen
Frekvence bodů		HDMI: 393,092 MHzDP: 393,092 MHz
Maximální rozlišení		HDMI: 1 920 × 1 080 při 165 HzDP: 1 920 × 1 080 při 165 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Elektrická spotřeba	Režim Zapnuto 26 W (typicky)
	Režim spánku 0,5 W (typicky)
	Režim Vypnuto 0,3 W (typicky)
Konektor vstupu		DP2× HDMI
Vstupní videosignál		DPHDMI (pouze model se vstupem HDMI) (volitelný)
Reproduktory 2× 2 W (pouze u modelu s audiovstupem) (volitelný)
Maximální velikost obrazovky		Horizontálně: 597 mmVertikálně: 336 mm
Zdroj napájení VSTUP: 100–240 V~ 50/60 Hz
Podmínky okolního prostředí		Provozní teplota: 0 až 40 °CSkladovací teplota: -20 až 60 °CProvozní vlhkost: 20 % až 80 %
Rozměry 611 × 405–525 x 234 mm (Š × V × H)
Hmotnost (čistá) 4,6 kg (čistá)
Technické údaje mechanismu		Naklonění: -5° až +25°Otáčení: +/- 180°Nastavení výšky: 120 mmOtočení: NeOdnímatelný stojan: Ano
Externí ovládací prvky	Spínače a tlačítka	Tlačítko napájeníKlávesová zkratka 1Klávesová zkratka 2	Klávesová zkratka 3Klávesová zkratka 4
	Funkce	JasKontrastModré světloPosílení černéACMHDR400Super ostrostGammaTeplota barevRežimy Barevný ProstorRežim stupňů šedi6osý odstín6osá sytostHlasítostZtlumitOverdriveFreeSync PremiumVRB	Obnovovací frekvenceUltra nízká latenceZaměřovačJazykČasový limit nabídky na obrazovceTransparentnostZámek OSDVstupAutomatická detekce signálů zezdrojůFormát DPŠirokoúhlý režimPřídělení horkých klávesDDC/CIÚroveň černé HDMIRežim rychlého spuštěníInformaceResetovat všechna nastavení
Specifikace se u jednotlivých modelů a v různých oblastech liší.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

Důležité bezpečnostní pokyny

1. Čištění LCD obrazovky: nejprve se ujistěte, že vámi používaný adaptér splňuje elektrické normy pro vaši oblast.

1. Vypněte počítač a odpojte napájecí kabel.
2. 2-1 Připojení obrazového kabelu

a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte kabel VGA k počítači. (volitelné) 2-2 Připojte kabel HDMI (pouze model se vstupem HDMI) (volitelné) a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte kabel HDMI k počítači. 2-3 Připojte kabel DP (pouze model se vstupem DP) (volitelné) a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte kabel DP k počítači.

Prohlášení k předpisům a bezpečnosti

V rámci prevence před poškozením nezdvíhejte monitor za jeho podstavec.

Poznámka: stíněný kabel

Poznámka: Uživatelé v Kanadě
