MANUAL DE USUARIO XZ272V ACER

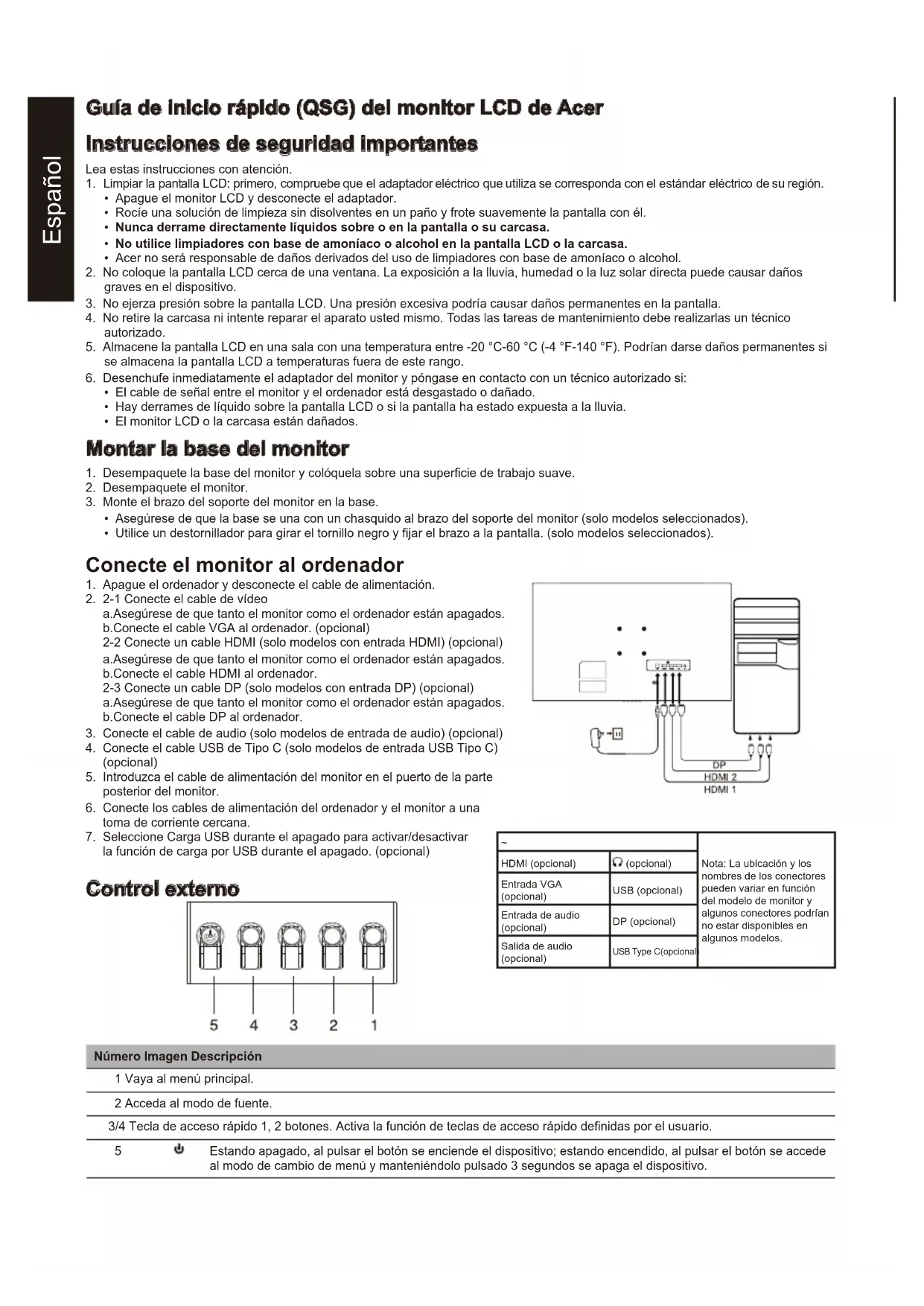

Guía de inicio rápido (QSG) del monitor LCD de Acer

Instrucciones de seguridad importantes

Lea estas instrucciones con atención.

1. Limpiar la pantalla LCD: primero, compruebe que el adaptador eléctrico que utiliza se corresponda con el estándar eléctrico de su región.

2. Apague el monitor LCD y desconecte el adaptador.

3. Rocíe una solución de limpieza sin disolventes en un paño y frote suavemente la pantalla con él.
4. Nunca derrame directamente líquidos sobre o en la pantalla o su carcasa.
5. No utilice limpiadores con base de amoníaco o alcohol en la pantalla LCD o la carcasa.

6. Acer no será responsable de daños derivados del uso de limpiadores con base de amoníaco o alcohol.

7. No coloque la pantalla LCD cerca de una ventana. La exposición a la lluvia, humedad o la luz solar directa puede causar daños graves en el dispositivo.

8. No ejerza presión sobre la pantalla LCD. Una presión excesiva podría causar daños permanentes en la pantalla.
9. No retire la carcasa ni intente reparar el aparato usted mismo. Todas las tareas de mantenimiento debe realizarlas un técnico autorizado.
10. Almacene la pantalla LCD en una sala con una temperatura entre -20 °C-60 °C (-4 °F-140 °F). Podrían darse daños permanentes si se almacena la pantalla LCD a temperaturas fuera de este rango.
11. Desenchufe inmediatamente el adaptador del monitor y póngase en contacto con un técnico autorizado si:

- El cable de señal entre el monitor y el ordenador está desgastado o dañado.

- Hay derrames de líquido sobre la pantalla LCD o si la pantalla ha estado expuesta a la lluvia.

- El monitor LCD o la carcasa están dañados.

Montar la base del monitor

1. Desempaquete la base del monitor y colóquela sobre una superficie de trabajo suave.
2. Desempaquete el monitor.
3. Monte el brazo del soporte del monitor en la base.
4. Asegúrese de que la base se una con un chasquido al brazo del soporte del monitor (solo modelos seleccionados).
5. Utilice un destornillador para girar el tornillo negro y fijar el brazo a la pantalla. (solo modelos seleccionados).

1. Apague el ordenador y desconecte el cable de alimentación.

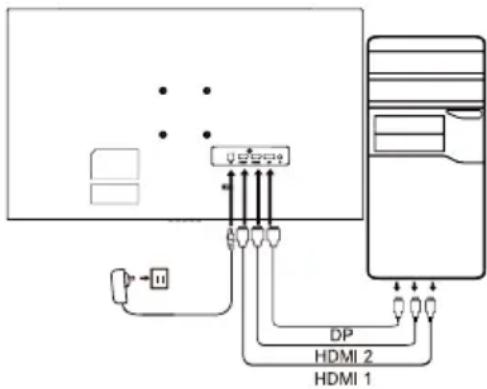

2. 2-1 Conecte el cable de vídeo
   a.Asegúrese de que tanto el monitor como el ordenador están apagados.
   b. Conecte el cable VGA al ordenador. (opcional)
   2-2 Conecte un cable HDMI (solo modelos con entrada HDMI) (opcional)
   a.Asegúrese de que tanto el monitor como el ordenador están apagados. b.Conecte el cable HDMI al ordenador.
   2-3 Conecte un cable DP (solo modelos con entrada DP) (opcional) a.Asegúrese de que tanto el monitor como el ordenador están apagados. b.Conecte el cable DP al ordenador.

3. Conecte el cable de audio (solo modelos de entrada de audio) (opcional)

4. Conecte el cable USB de Tipo C (solo modelos de entrada USB Tipo C) (opcional)

5. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.

6. Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.

7. Seleccione Carga USB durante el apagado para activar/desactivar la función de carga por USB durante el apagado. (opcional)

Control externo

5 4 3 2 1

~		Nota: La ubicación y los nombres de los conectores pueden variar en función del modelo de monitor y algunos conectores podrían no estar disponibles en algunos modelos.
HDMI (opcional)	Ω (opcional)
Entrada VGA (opcional)	USB (opcional)
Entrada de audio (opcional)	DP (opcional)
Salida de audio (opcional)	USB Type C (opcional)

Número Imagen Descripción

1 Vaya al menú principal.
2 Acceda al modo de fuente.
3/4 Tecla de acceso rápido 1, 2 botones. Activa la función de teclas de acceso rápido definidas por el usuario.
5	Estando apagado, al pulsar el botón se enciende el dispositivo; estando encendido, al pulsar el botón se accede al modo de cambio de menú y manteniéndolo pulsado 3 segundos se apaga el dispositivo.

Declaraciones reglamentarias y de seguridad

Declaración de FCC

Este equipo ha sido probado y cumple los límites de los dispositivos digitales de Clase B conforme al Apartado 15 de las normas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra interferencias perjudiciales cuando el equipo esté instalado en una zona residencial. Este equipo genera, utiliza y puede irradiar energías de radiofrecuencia y, si no se instala cumpliendo las instrucciones, podría causar interferencias a las comunicaciones de radio.

Sin embargo, no hay garantías de que no ocurran interferencias en una instalación específica. Si el dispositivo causara interferencias a la recepción de radio o televisión (lo que se puede determinar con un aparellaje eléctrico), se recomienda tomar una o más de las medidas siguientes para eliminar la interferencia:

• Reajuste la dirección o posición de la antena receptora.
• Aumente la distancia entre el dispositivo y el receptor.
• Conecte el conector de alimentación del dispositivo a una toma eléctrica distinta a la del circuito al que esté conectado el receptor.
• Póngase en contacto con su distribuidor o un técnico de radio/TV experimentado para solicitar ayuda.

Nota

Para prevenir daños al monitor, no lo levante usando el soporte.

Nota: cable apantallado

Todas las conexiones a otros dispositivos informáticos deben realizarse mediante cables apantallados para cumplir las normas de CEM.

Nota: periféricos

Solo deben conectarse al dispositivo periféricos certificados (dispositivos de entrada/salida, terminales, impresoras, etc.) que cumplan los límites de Clase B. El uso de periféricos no certificados podría provocar interferencias a la recepción de radio y televisión.

Nota

Los cambios y modificaciones no aprobados expresamente por el fabricante podrían invalidar la autorización del usuario para operar este producto.

Condiciones de Funcionamiento

Este dispositivo cumple el Apartado 15 de la Normativa de la FCC. Su funcionamiento está sujeto a dos condiciones:

(1) este dispositivo no debe causar interferencias perjudiciales, y (2) este dispositivo debe poder aceptar las interferencias recibidas, incluidas interferencias que pudieran causar un funcionamiento indeseado.

Nota: Usuarios canadienses

Este dispositivo digital de Clase B cumple la especificación canadiense ICES-003.

Nota explicatoria sobre "Reglamento sobre la gestión del reciclaje y la eliminación de los residuos de productos eléctricos y electrónicos"

Para cuidar y proteger mejor nuestro planeta, cumpla las leyes y reglamentos sobre reciclaje de residuos de productos eléctricos y electrónicos cuando el producto ya no sea necesario o haya finalizado su vida útil, y recíclelo a través de los fabricantes locales con cualificaciones de reciclaje reconocidas nacionalmente.

Abandono de residuos de equipos para usuarios domésticos de la UE

Este símbolo sobre el producto o en su embalaje indica que el producto no debe eliminarse con otros residuos domésticos. Cuando elimine dispositivos usados, será su responsabilidad llevarlos a un punto de recogida que recicle equipos eléctricos y electrónicos usados. La recogida y reciclaje separados de dispositivos usados en el momento de la eliminación ayuda a conservar los recursos naturales y garantiza que se reciclan de manera que proteja la salud humana y el medio ambiente. Para obtener más información acerca de los puntos de recogida de dispositivos usados, póngase en contacto con su ayuntamiento, servicio de tratamiento de residuos domésticos o la tienda donde compró el producto.

Declaración de conformidad de la CE

Por la presente, Acer Inc., declara que este monitor LCD es conforme a los requisitos fundamentales y otras disposiciones pertinentes de la directiva de compatibilidad electromagnética 2014/30/UE, la directiva de baja tensión 2014/35/UE, la directiva RoHS 2011/65/UE y la directiva 2009/125/CE en lo pertinente a fijar un marco de trabajo para establecer los requisitos de diseño ecológico para productos energéticos.

El monitor de Acer está diseñado para mostrar información de vídeo e imágenes obtenida desde dispositivos electrónicos.

ESPECIFICACIONES

Panel LCD	Sistema Pantalla LCD TFT	en color
	Tamaño 27" W (69 cm)
	Tamaño del pixel 0,311 mm (H) x 0,311 mm (V)
	Brillo 400 cd/m	^2 (típico)
	Contraste 100000000:1 Máx. (ACM)
	Ángulo de visión 178° (H)	178° (V) (CR=10)
	Tiempo de respuesta 1 ms	(VRB)
	Tipo de panel VA
	Frecuencia horizontal	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Frecuencia vertical	HDMI: 48-165 HzDP: 48-165 Hz
Colores de la pantalla 16,7 M de colores
Reloj de puntos		HDMI: 393,092 MHzDP: 393,092 MHz
Resolución máxima		HDMI: 1920 ×1080 a 165HzDP: 1920 ×1080 a 165Hz
Conectar y listo VESA DDCCI/DDC2B
Consumo de energía	Modo Encendido 26 W (típico)
	Modo de suspensión 0,5 W (típico)
	Modo apagado 0,3 W (típico)
Conector de entrada		DP2 HDMI
Señal de vídeo de entrada		DPHDMI (solo modelos con entrada HDMI) (opcional)
Altavoces 2 W x 2 (Solo modelos con entrada de audio) (opcional)
Tamaño máximo de pantalla		Horizontal: 597 mmVertical: 336 mm
Fuente de alimentación		ENTRADA: 100-240 V, 50/60 Hz
Condiciones medioambientales		Temperatura de funcionamiento: 0° a 40°CTemperatura de almacenamiento: -20° a 60°CHumedad de funcionamiento: 20% a 80%
Dimensiones		611 (An.) x 405~ 525 (Al.) x 234 (Pr.) mm
Peso (neto)		4,6 kg (neto)
Especificaciones del mecanismo		Inclinación: -5° a +25°Plataforma giratoria: +/- 180°Ajuste de la altura: 120 mmGiro: NoBase de pie desmontable: Sí
Controles externos	Interruptor/Botones	Botón de alimentaciónAcceso directo 1Acceso directo 2	Acceso directo 3Acceso directo 4
	Funciones	BrilloContrasteLuz azulAumento de negroACMHDR400SupernitidezGammaTemp. ColorModosEspacio de colorModo escala grisMatiz de 6 ejesSatur. 6 ejesVolumenSilencioOver DriveFreeSync PremiumVRB	Tasa de actual.Latencia ultrabajaPunto de miraIdiomaT. de espera OSDTransparenciaBloqueo OSDEntradaFuente automát.Formato DPModo panorámicoAsignac. teclas rápidasDDC/CINivel negro HDMIModo inicio ráp.InformaciónRestablecer config.
Las especificaciones varían en función del modelo o la región.

Busque los manuales y otros documentos para el producto Acer en el sitio Web de soporte técnico de Acer oficial.
