BEDIENUNGSANLEITUNG XZ272V ACER

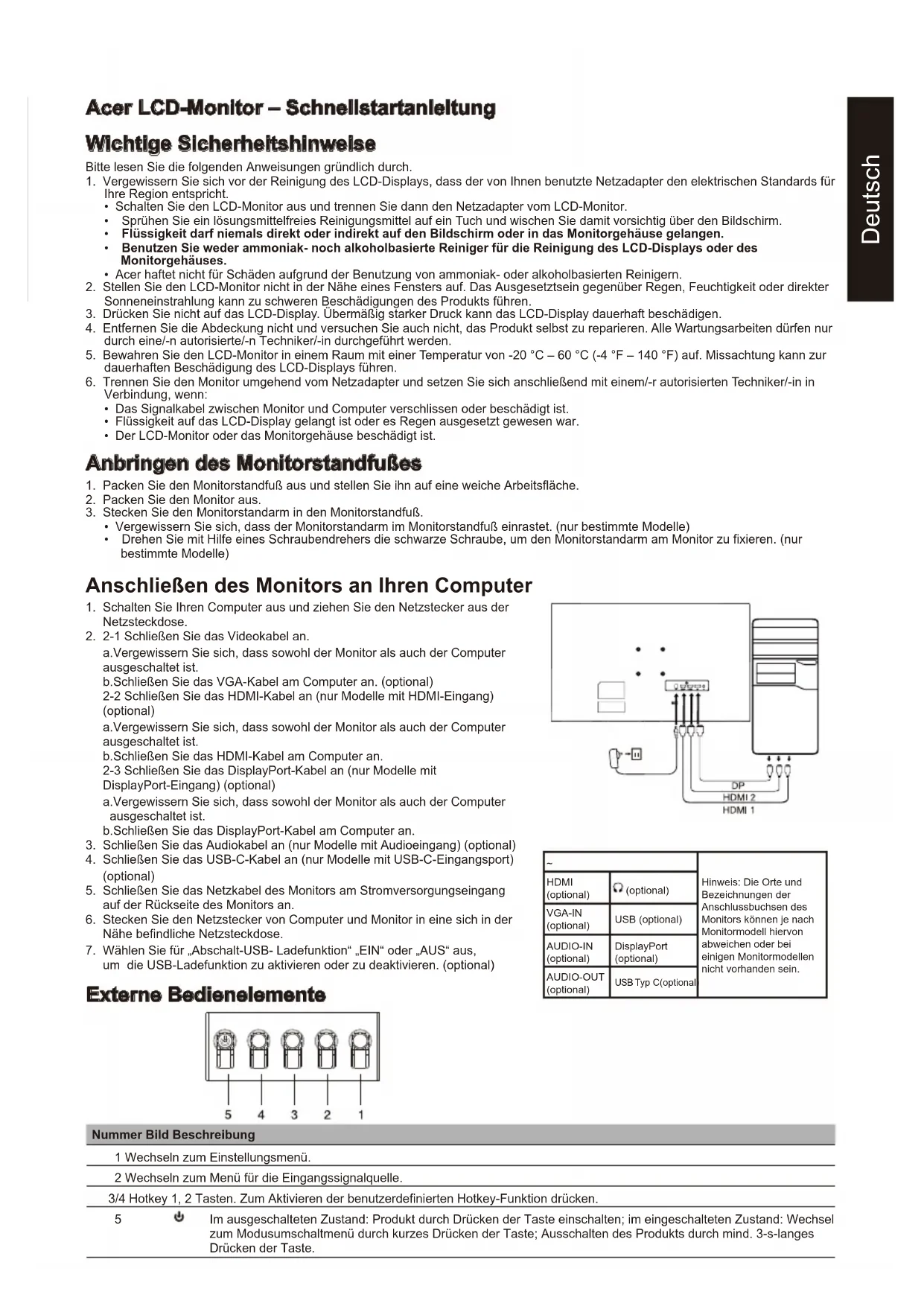

Acer LCD-Monitor – Schnellstartanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Anweisungen gründlich durch.

1. Vergewissern Sie sich vor der Reinigung des LCD-Displays, dass der von Ihnen benutzte Netzadapter den elektrischen Standards für Ihre Region entspricht.

- Schalten Sie den LCD-Monitor aus und trennen Sie dann den Netzadapter vom LCD-Monitor.

- Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und wischen Sie damit vorsichtig über den Bildschirm.

- Flüssigkeit darf niemals direkt oder indirekt auf den Bildschirm oder in das Monitorgehäuse gelangen.

- Benutzen Sie weder ammoniak- noch alkoholbasierte Reiniger für die Reinigung des LCD-Displays oder des Monitorgehäuses.

- Acer haftet nicht für Schäden aufgrund der Benutzung von ammoniak- oder alkoholbasierten Reinigern.

1. Stellen Sie den LCD-Monitor nicht in der Nähe eines Fensters auf. Das Ausgesetztsein gegenüber Regen, Feuchtigkeit oder direkter Sonneneinstrahlung kann zu schweren Beschädigungen des Produkts führen.

2. Drücken Sie nicht auf das LCD-Display. Übermäßig starker Druck kann das LCD-Display dauerhaft beschädigen.

3. Entfernen Sie die Abdeckung nicht und versuchen Sie auch nicht, das Produkt selbst zu reparieren. Alle Wartungsarbeiten dürfen nur durch eine/-n autorisierte/-n Techniker/-in durchgeführt werden.

4. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur von -20 °C – 60 °C (-4 °F – 140 °F) auf. Missachtung kann zur dauerhaften Beschädigung des LCD-Displays führen.

5. Trennen Sie den Monitor umgehend vom Netzadapter und setzen Sie sich anschließend mit einem/-r autorisierten Techniker/-in in Verbindung, wenn:

- Das Signalkabel zwischen Monitor und Computer verschlissen oder beschädigt ist.

- Flüssigkeit auf das LCD-Display gelangt ist oder es Regen ausgesetzt gewesen war.

- Der LCD-Monitor oder das Monitorgehäuse beschädigt ist.

Anbringen des Monitorstandfußes

1. Packen Sie den Monitorstandfuß aus und stellen Sie ihn auf eine weiche Arbeitsfläche.

2. Packen Sie den Monitor aus.

3. Stecken Sie den Monitorstandarm in den Monitorstandfuß.

- Vergewissern Sie sich, dass der Monitorstandarm im Monitorstandfuß einrastet. (nur bestimmte Modelle)

- Drehen Sie mit Hilfe eines Schraubendrehers die schwarze Schraube, um den Monitorstandarm am Monitor zu fixieren. (nur bestimmte Modelle)

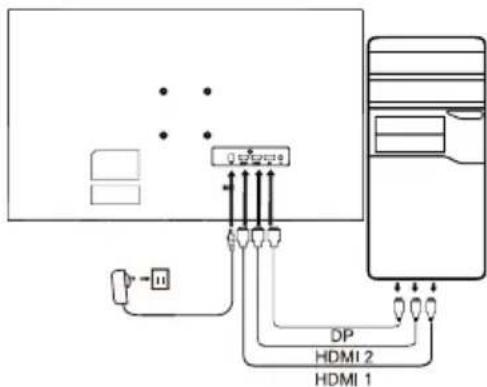

Anschließen des Monitors an Ihren Computer

1. Schalten Sie Ihren Computer aus und ziehen Sie den Netzstecker aus der Netzsteckdose.

2. 2-1 Schließen Sie das Videokabel an.

a.Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.

b.Schließen Sie das VGA-Kabel am Computer an. (optional)

2-2 Schließen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang) (optional)

a.Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.

b.Schließen Sie das HDMI-Kabel am Computer an.

2-3 Schließen Sie das DisplayPort-Kabel an (nur Modelle mit DisplayPort-Eingang) (optional)

a.Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.

b.Schließen Sie das DisplayPort-Kabel am Computer an.

1. Schließen Sie das Audiokabel an (nur Modelle mit Audioeingang) (optional)

2. Schließen Sie das USB-C-Kabel an (nur Modelle mit USB-C-Eingangsport) (optional)

3. Schließen Sie das Netzkabel des Monitors am Stromversorgungseingang auf der Rückseite des Monitors an.

4. Stecken Sie den Netzstecker von Computer und Monitor in eine sich in der Nähe befindliche Netzsteckdose.

5. Wählen Sie für „Abschalt-USB-Ladefunktion“ „EIN“ oder „AUS“ aus, um die USB-Ladefunktion zu aktivieren oder zu deaktivieren. (optional)

Externe Bedienelemente

5 4 3 2 1

~		Hinweis: Die Orte und Bezeichnungen der Anschlussbuchsen des Monitors können je nach Monitormodell hiervon abweichen oder bei einigen Monitormodellen nicht vorhanden sein.
HDMI (optional)	(optional)
VGA-IN (optional)	USB (optional)
AUDIO-IN (optional)	DisplayPort (optional)
AUDIO-OUT (optional)	USB Typ C(optional)

Nummer Bild Beschreibung

1 Wechseln zum Einstellungsmenü.
2 Wechseln zum Menü für die Eingangssignalquelle.
3/4 Hotkey 1, 2 Tasten. Zum Aktivieren der benutzerdefinierten Hotkey-Funktion drücken.
5	Im ausgeschalteten Zustand: Produkt durch Drücken der Taste einschalten; im eingeschalteten Zustand: Wechsel zum Modusumschaltmenü durch kurzes Drücken der Taste; Ausschalten des Produkts durch mind. 3-s-langes Drücken der Taste.

Bestimmungen und Vorschriften

FCC-Vorschriften

Dieses Gerät wurde gemäß Teil 15 der FCC-Bestimmungen getestet und als konform mit den Grenzwerten eines Geräts der Klasse B befunden. Diese Grenzwerte dienen der Sicherstellung eines angemessenen Schutzes gegen schwerwiegende Störungen, wenn das Produkt in Wohnumgebungen installiert ist. Die Energie der Funkfrequenzen, die das Gerät erzeugt, verwendet und abstrahlt, kann bei unsachgemäßer Installation und Nichtbefolgung dieser Anleitung zu Störungen des Funkverkehrs führen.

Das bedeutet jedoch nicht, dass bei einer bestimmten Installation keine Störung auftreten kann. Wenn das Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was leicht durch Aus- und Einschalten des Produkts herausgefunden werden kann), dann wird dem/der Benutzer/-in empfohlen, die Störung durch eine oder mehrere der nachstehenden Maßnahmen zu beseitigen:

• Neuausrichtung und Standortänderung der Empfängerantenne.
• Vergrößerung des Abstands zwischen Produkt und Empfänger.
  • Stromanschluss des Produkts an einer Netzsteckdose, die vom Stromkreis der Netzsteckdose des Empfängers verschieden ist.
• Rücksprache mit Ihrem/-r Fachhändler/-in oder einem/einer erfahrenen Radio- und Fernsehtechniker/-in.

Hinweis

Heben Sie den Monitor zur Vermeidung möglicher Beschädigungen nicht an seinem Standfuß an.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Datenverarbeitungsgeräten müssen über abgeschirmte Kabel hergestellt werden, um den EMV-Bestimmungen zu entsprechen.

Hinweis: Peripheriegeräte

An dieses Gerät dürfen nur zugelassene Peripheriegeräte (Eingabe-/Ausgabegeräte, Endgeräte, Drucker usw.) angeschlossen werden, bei denen die Einhaltung der Grenzwerte der Klasse B zertifiziert ist. Die Benutzung von nicht zertifizierten Peripheriegeräten kann Störungen des Radio- und Fernsehempfangs verursachen.

Hinweis

Jegliche Änderung oder Modifikation, die nicht ausdrücklich durch den Hersteller genehmigt worden ist, kann zum Erlöschen der Produktbetriebserlaubnis für den/die Benutzer/-in führen.

Betriebsbedingungen

Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb ist Gegenstand der beiden nachstehenden Bedingungen: (1) Dieses Gerät darf keine funktechnischen Störungen verursachen und (2), dieses Gerät muss unanfällig gegenüber beliebigen empfangenen Störungen sein, einschließlich solcher, die einen unerwünschten Betrieb verursachen können.

Hinweis: Benutzer in Kanada

Dieses digitale Klasse-B-Gerät entspricht den Vorschriften der kanadischen Richtlinie ICES-003.

Anmerkungen zu „Richtlinien zum Recycling und zur Entsorgung von elektrischen und elektronischen Altgeräten“

Wenn Sie dieses Produkt nicht länger benötigen oder seine Lebensdauer abgelaufen ist, dann befolgen Sie die Richtlinien zum Recycling und zur Entsorgung elektrischer und elektronischer Altgeräten und entsorgen es über einen Hersteller vor Ort, der staatlich anerkannte Recyclingqualifikationen besitzt.

Entsorgung von elektrischen und elektronischen Altgeräten für EU-Haushalte

Dieses Symbol auf dem Produkt oder seiner Verpackung zeigt an, dass dieses Produkt nicht zusammen mit dem gewöhnlichen Haushaltsmüll entsorgt werden darf. Wenn Sie elektrische und elektronische Altgeräte entsorgen, dann liegt es in Ihrer Verantwortung, diese zu einer Sammelstelle zu bringen, die elektrische und elektronische Altgeräte recycelt. Das separate Sammeln und Recyclen elektrischer und elektronischer Altgeräte zum Zeitpunkt der Entsorgung hilft, natürliche Ressourcen zu schonen und sicherzustellen, dass sie auf eine Art und Weise recycelt werden, die die Umwelt und die menschliche Gesundheit schützt. Wenden Sie sich bitte für weitere Informationen zum Recycling dieses Produkts an das für Sie zuständige Stadtamt, das örtliche Entsorgungsunternehmen oder das Geschäft, in dem Sie das Produkt erworben haben.

CE-Konformitätserklärung

Hiermit erklärt Acer Inc., dass dieser LCD-Monitor mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte übereinstimmt.

Der Acer-Monitor ist für die Anzeige von Videos und der visuellen Darstellung von Informationen vorgesehen, die er von elektrischen Geräten empfängt.

TECHNISCHE DATEN

LCD-Anzeige	Ansteuersystem TFT-Farb	-LCD
	Bildschirmdiagonale 27" B	Freitbild (69 cm)
	Pixelabstand 0,311 mm (H) x 0,311 mm (V)
	Helligkeit 400 cd/m	^2 (typisch)
	Kontrast 100000000:1 Max. (ACM)
	Blickwinkel 178° (H), 178° (V) (CR = 10)
	Reaktionszeit 1 ms (VRB)
	Bildschirmtyp k. A.
	Horiz. Frequenz	HDMI: 31,469 - 192,692 KHzDisplayPort: 31,469 - 192,692 KHz
	Vert. Frequenz	HDMI: 48 – 165 HzDisplayPort: 48 – 165 Hz
Displayfarben 16,7 Mio. Farben
Pixeltakt		HDMI: 393,092 MHzDisplayPort: 393,092 MHz
Maximale Auflösung		HDMI: 1920 x 1080 bei 165 HzDisplayPort: 1920 x 1080 bei 165 Hz
Plug & Play VESA DDCCI/DDC2B
Leistungsaufnahme	Im Modus Eingeschaltet 26 W (typisch)
	Ruhemodus 0,5 W (typisch)
	Ausgeschaltet 0,3 W (typisch)
Eingangsbuchse		DP2 x HDMI
Videoeingangssignal		DPHDMI (nur für Modelle mit HDMI-Eingang) (optional)
Lautsprecher 2 x 2 W (nur Modelle mit Audioeingang) (optional)
Maximale Bildschirmgröße		Horizontal: 597 mmVertical: 336 mm
Stromquelle		EINGANG: 100 – 240 V ~ 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 0 °C bis 40 °CLagertemperatur: -20 °C bis 60 °CBetriebsluftfeuchtigkeit: 20 % bis 80 %
Abmessungen		611 (B) x 405 – 525 (H) x 234 (T) mm
Nettogewicht		4,6 kg (netto)
Mechanische Spezifikationen		Neigbar: -5° bis +25°Schwenkbar: +/- 180°Höhenverstellbar: 120 mmDrehbar: NeinAbnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein/Aus-TasteSchnellwahltaste 1Schnellwahltaste 2	Schnellwahltaste 3Schnellwahltaste 4
	Funktionen	HelligkeitKontrastBlaulichtSchwarzverst.ACMHDR400SuperscharfGammaFarbtemp.ModiFarbraumGrauskala-Modus6-Achs.-Farbton6-Achs.-Sättig.LautstärkeStummOver DriveFreeSync PremiumVRB	Akt.-Freq.-Nr.Extrem geringe LatenzZielpunktSpracheOSD-DauerTransparenzOSD-SperreEingangAuto-QuelleDP-FormatBildformateSchnelltastenzuweisungDDC/CIHDMI-Schwarzp.Schnellstartmod.InfoAlle Einst. rücksetzen
Die genaue technische Ausstattung ist je nach Modell und/oder Region unterschiedlich.

Anleitungen und weitere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Webseite.

Nummer Bild Beskrivning

Nummer Bilde Beskrivelse

1 Gå til hovedmenyen.
2 Gå inn i kildemodusen.
3/4 Hurtigtast 1, 2 knapper. Trykk for å aktivere brukerdefinert hurtigtastfunksjon.
5	Hvis utstyret er slätt av, og du trykker på knappen, slås utstyret på. Hvis utstyret er slätt på, og du trykker på knappen, vil du komme inn i switching-menyen, og et langt trykk i 3 sekunder vil slå av utstyret.

Konformitätserklärung

Wir,

Acer Incorporated

(_nx^“=0 bis 9, a bis z, A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2015+A11:2020 Class B

EN 55035:2017+A11:2020

EN61000-3-2:2019 Class D

EN61000-3-3:2013+A1:2019

LVD-Richtlinie: 2014/35/EU

EN 62368-1:2014+A11:2017

RoHS-Richtlinie: 2011/65/EU

EN 50581:2012

Ökodesign-Richtlinie (ErP): 2009/125/EG

(EU) 2019/2021; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2021
