Terméktípus	LCD monitor
Márka	Acer
Modell	XZ272V
Képernyőméret	27 hüvelyk (69 cm)
Panel típus	VA
Maximális felbontás	1920 x 1080 pixel
Frissítési gyakoriság	165 Hz
Válaszidő	1 ms (VRB)
Fényerő	400 cd/m² (tipikus)
Kontraszt	100 000 000:1 max (ACM)
Látószög	178° vízszintes / 178° függőleges
Megjelenített színek	16,7 millió
Csatlakozók	2 x HDMI, 1 x DisplayPort
Beépített hangszórók	2 x 2 W (opcionális)
Tápellátás	100-240 V ~ 50/60 Hz
Energiafogyasztás	26 W (be), 0,5 W (készenlét), 0,3 W (kikapcsolt)
Méretek (talppal)	611 x 405~525 x 234 mm
Nettó tömeg	4,6 kg
Beállítások	Döntés -5° és +25° között, forgatás +/-180°, magasság 120 mm
Speciális funkciók	FreeSync Premium, HDR400, kékfényszűrő, stb.
Tisztítás	Enyhén nedves, puha rongy, ammóniamentes és alkoholmentes
Biztonság	Ne nyissa fel, probléma esetén húzza ki, használjon árnyékolt kábeleket
Alkatrészek és javíthatóság	Lépjen kapcsolatba egy hivatalos technikussal; alkatrészek elérhetők az Aceren keresztül
Általános információk	Megfelel az FCC, CE, NMB-003 (Kanada) szabványoknak

Gyakran ismételt kérdések - XZ272V ACER

Hogyan tisztítsam meg az Acer XZ272V monitor képernyőjét?

Kapcsolja ki a monitort és húzza ki az adaptert. Használjon egy enyhén nedves, puha és bolyhmentes rongyot vízzel vagy oldószermentes tisztítószerrel. Soha ne permetezzen folyadékot közvetlenül a képernyőre, és kerülje az ammónia- vagy alkoholtartalmú termékeket.

Mi a támogatott maximális felbontás?

A maximális felbontás 1920 x 1080 pixel 165 Hz-en HDMI-n vagy DisplayPorton keresztül.

Használhatom a monitort játékkonzollal?

Igen, a monitor HDMI-n keresztül kompatibilis a konzolokkal. Támogatja a FreeSync Premium technológiát és a 165 Hz-es frissítési gyakoriságot a sima játékélmény érdekében.

Hogyan állíthatom be a monitor magasságát és dőlésszögét?

A monitor 120 mm-es magasságállítást, -5° és +25° közötti döntést és +/-180°-os elforgatást kínál. A pozíció beállításához fogja meg a tartó nyakát.

A monitor kompatibilis a FreeSync technológiával?

Igen, támogatja a FreeSync Premium technológiát, amely szinkronizálja a frissítési gyakoriságot és elkerüli a képtöréseket.

Milyen kábelek tartoznak a monitorhoz?

A mellékelt kábelek változhatnak, de általában a monitorhoz jár egy HDMI és/vagy DisplayPort kábel, valamint egy tápkábel. Ellenőrizze a csomag tartalmát.

Hogyan aktiválhatom a HDR módot?

A külső gombok segítségével lépjen be az OSD (On-Screen Display) menübe. Navigáljon a kép mód opciókhoz, és válassza a HDR400 lehetőséget, ha a forrástartalom támogatja.

Mit tegyek, ha a képernyő fekete marad?

Ellenőrizze, hogy a monitor be van-e kapcsolva és a tápkábel csatlakoztatva van. Győződjön meg arról, hogy a videokábel (HDMI/DP) megfelelően csatlakozik a számítógéphez. Ha lehetséges, tesztelje más forrással.

Van a monitornak beépített hangszórója?

Igen, rendelkezik két darab 2 W-os hangszóróval, de ez a funkció opcionális lehet a modelltől függően.

Hol tölthetem le a használati útmutatót?

A kézikönyv PDF formátumban elérhető az Acer hivatalos támogatási oldalán vagy olyan platformokon, mint a notice-facile.com. Közvetlenül a termékoldalról is letöltheti.

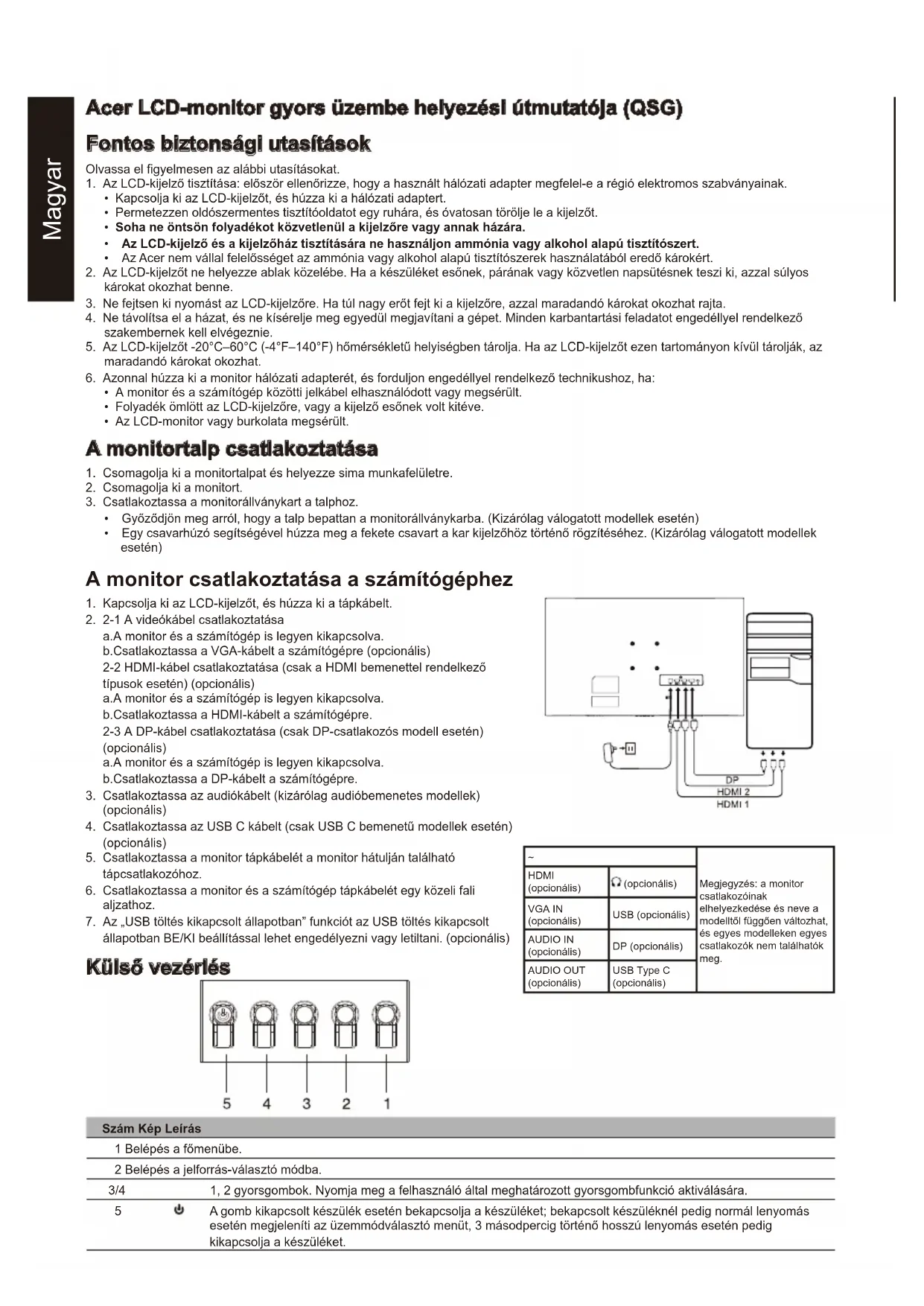

HASZNÁLATI ÚTMUTATÓ XZ272V ACER

Acer LCD-monitor gyors üzembe helyezési útmutatója (QSG)

Fontos biztonsági utasítások

Olvassa el figyelmesen az alábbi utasításokat.

1. Az LCD-kijelző tisztítása: először ellenőrizze, hogy a használt hálózati adapter megfelel-e a régió elektromos szabványainak.

2. Kapcsolja ki az LCD-kijelzőt, és húzza ki a hálózati adaptert.

3. Permetezzen oldószermentes tisztítóoldatot egy ruhára, és óvatosan törölje le a kijelzőt.
4. Soha ne öntsön folyadékot közvetlenül a kijelzőre vagy annak házára.
5. Az LCD-kijelző és a kijelzőház tisztítására ne használjon ammónia vagy alkohol alapú tisztítószert.

6. Az Acer nem vállal felelősséget az ammónia vagy alkohol alapú tisztítószerek használatából eredő károkért.

7. Az LCD-kijelzőt ne helyezze ablak közelébe. Ha a készüléket esőnek, párának vagy közvetlen napsütésnek teszi ki, azzal súlyos károkat okozhat benne.

8. Ne fejtsen ki nyomást az LCD-kijelzöre. Ha túl nagy eröt fejt ki a kijelzöre, azzal maradandó károkat okozhat rajta.
9. Ne távolítsa el a házat, és ne kísérelje meg egyedül megjavítani a gépet. Minden karbantartási feladatot engedéllyel rendelkező szakembernek kell elvégeznie.
10. Az LCD-kijelzőt -20°C–60°C (-4°F–140°F) hőmérsékletű helyiségben tárolja. Ha az LCD-kijelzőt ezen tartományon kívül tárolják, az maradandó károkat okozhat.
11. Azonnal húzza ki a monitor hálózati adapterét, és forduljon engedéllyel rendelkező technikushoz, ha:

- A monitor és a számítógép közötti jelkábel elhasználódott vagy megsérült.

- Folyadék ömlött az LCD-kijelzőre, vagy a kijelző esőnek volt kitéve.

- Az LCD-monitor vagy burkolata megsérült.

A monitortalp csatlakoztatása

1. Csomagolja ki a monitortalpat és helyezze sima munkafelületre.
2. Csomagolja ki a monitort.
3. Csatlakoztassa a monitorállványkart a talphoz.

• Győződjön meg arról, hogy a talp bepattan a monitorállványkarba. (Kizárólag válogatott modellek esetén)

- Egy csavarhúzó segítségével húzza meg a fekete csavart a kar kijelzőhöz történő rögzítéséhez. (Kizárólag válogatott modellek esetén)

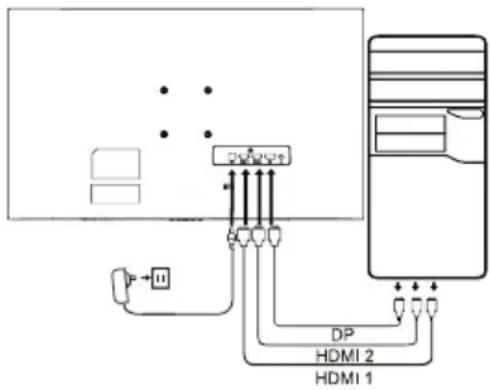

A monitor csatlakoztatása a számítógéphez

1. Kapcsolja ki az LCD-kijelzőt, és húzza ki a tápkábelt.
2. 2-1 A videókábel csatlakoztatása

a.A monitor és a számítógép is legyen kikapcsolva.

b.Csatlakoztassa a VGA-kábelt a számítógépre (opcionális)

2-2 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén) (opcionális)

a.A monitor és a számítógép is legyen kikapcsolva.

b.Csatlakoztassa a HDMI-kábelt a számítógépre.

2-3 A DP-kábel csatlakoztatása (csak DP-csatlakozós modell esetén) (opcionális)

a.A monitor és a számítógép is legyen kikapcsolva.

b.Csatlakoztassa a DP-kábelt a számítógépre.

1. Csatlakoztassa az audiókábelt (kizárólag audióbemenetes modellek) (opcionális)
2. Csatlakoztassa az USB C kábelt (csak USB C bemenetű modellek esetén) (opcionális)
3. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
4. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
5. Az „USB töltés kikapcsolt állapotban” funkciót az USB töltés kikapcsolt állapotban BE/KI beállítással lehet engedélyezni vagy letiltani. (opcionális)

Külső vezérlés

~		Megjegyzés: a monitor csatlakozóinak elhelyezkedése és neve a modelltől függően változhat, és egyes modelleken egyes csatlakozók nem találhatók meg.
HDMI (opcionális)	(opcionális)
VGA IN (opcionális)	USB (opcionális)
AUDIO IN (opcionális)	DP (opcionális)
AUDIO OUT (opcionális)	USB Type C (opcionális)

Szám Kép Leírás

1 Belépés a főmenübe.
2 Belépés a jelforrás-választó módba.
3/4	1, 2 gyorsgombok. Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktiválására.
5	A gomb kikapcsolt készülék esetén bekapcsolja a készüléket; bekapcsolt készüléknél pedig normal lenyomás esetén megjeleníti az üzemmodválasztó menüt, 3 másodpercig történő hosszú lenyomás esetén pedig kikapcsolja a készüléket.

Szabályozó és biztonsági nyilatkozatok

FCC-nyilatkozat

A berendezést tesztnek vetették alá, amely során megállapították, hogy megfelel az FCC-előírások 15. fejezete szerinti B osztályú digitális eszközökre vonatkozó korlátozásoknak. Ezen korlátozások célja, hogy ésszerű védelmet biztosítsanak a káros interferenciával szemben a készülék lakóterületen történő telepítése esetén. A készülék rádiófrekvenciás energiát generál, használ és sugározhat, és ha nem az utasításoknak megfelelően telepítik és használják, akkor zavarhatja a rádiókommunikációt.

Azonban nem garantálható, hogy adott esetben nem jelentkezik interferencia. Ha az készülék zavarja a rádió- vagy a televízióvételt (amelyet a kapcsolóberendezés határozhat meg), akkor az interferencia kiküszöbölése érdekében ajánlott végrehajtani az alábbi intézkedések közül egyet vagy többet:

• Igazítsa meg a vevőantenna irányát vagy pozícióját.
• Növelje a távolságot a készülék és a vevő között.
• A készülék tápkábelét olyan aljzathoz csatlakoztassa, amely különbözik attól az áramkörtöl, amelyhez a vevő csatlakozik.
• Forduljon segítségért a forgalmazóhoz vagy egy tapasztalt rádió-/televíziószerelőhöz.

Megjegyzés

A monitor sérülésének elkerülése érdekében ne emelje azt fel a talpánál fogva.

Megjegyzés: árnyékolt kábel

Az EMC-előírásoknak megfelelően minden egyéb számítástechnikai eszközhöz való csatlakoztatáshoz árnyékolt kábeleket kell használni.

Megjegyzés: perifériák

A készülékhez kizárólag olyan hitelesített perifériákat (bemeneti/kimeneti eszközöket, terminálokat, nyomtatókat stb.) lehet csatlakoztatni, amelyek megfelelnek a B osztályú korlátozásoknak. Nem hitelesített perifériák használata zavarhatja a rádió- és a televízióvételt.

Megjegyzés

A gyártó által kifejezetten jóvá nem hagyott változtatások és módosítások érvényteleníthetik a felhasználó jogosultságát a termék üzemeltetésére.

Müködtetési feltételek

Az eszköz megfelel az FCC-előírások 15. fejezetében meghatározott határértékeknek. A működtetésnek az alábbi két feltétele van: (1) a készülék nem okozhat káros interferenciát, és (2) a készüléknek bármilyen jellegű interferenciát el kell viselnie, beleértve a nem kívánt működést okozó interferenciát is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályba sorolt digitális készülék megfelel a kanadai ICES-003 specifikációknak:

Magyarázó megjegyzés: „Elektromos és elektronikus hulladékok újrahasznosítására és ártalmatlanítására vonatkozó szabályok”

Amennyiben már nincs szüksége a termékre, illetve a termék élettartama végén, a bolygó védelme érdekében, kérjük, tartsa be az elektromos és elektronikus hulladékok újrahasznosítására vonatkozó nemzeti törvényeket és rendeleteket, és hasznosítsa újra a készüléket országosan elismert újrahasznosítási engedéllyel rendelkező helyi gyártókon keresztül.

A hulladékká vált berendezés elhagyása az EU háztartási felhasználói számára

A terméken vagy annak csomagolásán feltüntetett szimbólum arra utal, hogy a terméket nem szabad a háztartási hulladékba dobni. A használt készülékek ártalmatlanítása során az Ön felelőssége, hogy azokat használt elektromos és elektronikus berendezések újrahasznosítására szolgáló gyűjtőhelyekre vigye. A használt eszközök ártalmatlanítás során történő elkülönített gyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez és biztosítja, hogy az újrahasznosításra az emberi egészség és a környezet védelme mellett kerüljön sor. A használt készülékek újrahasznosítási gyűjtőpontjaival kapcsolatos további információkért forduljon a helyi városi hivatalhoz, a háztartási hulladékkezelő szolgálathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD-monitor megfelel a 2014/30/EU EMC irányelv, a 2014/35/EU kisfeszültségű irányelv, a 2011/65/EU RoHS irányelv, valamint az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek.

Az Acer monitor az elektronikus eszközökröl kapott videók és vizuális információk megjelenítésére szolgál.

SPECIFIKÁCIÓ

LCD-kijelzőpanel	Meghajtórendszer Színes	TFT LCD
	Méret 27" Szé (69 cm)
	Pixelsűrűség 0,311 mm (V) x 0,311mm (F)
	Fényerő 400 cd/m	^2 (jellemző)
	Kontraszt Max. 100 000 000:1 (ACM)
	Megtekintési szög 178° (V)	178° (F) (CR=10)
	Válasz- idő 1 ms (VRB)
	Panel típusa VA
	Vízsz. frekvencia	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Függ. frekvencia	HDMI: 48 – 165 HzDP: 48 – 165 Hz
Megjeleníthető színek 16,7 M szín
Képpont-órajel		HDMI: 393,092 MHzDP: 393,092 MHz
Maximális felbontás		HDMI: 1920×1080, 165 HzDP: 1920×1080, 165 Hz
Plug & Play VESA DDCCI/DDC2B
Energiafogyasztás	Bekapcsolt állapotban 26 W (Tipikus)
	Alvó állapot 0,5 W (Tipikus)
	Kikapcsolt állapot 0,3 W (Tipikus)
Bemeneti csatlakozó		DPHDMI x2
Bemeneti videojel		DPHDMI (Kizárólag HDMI-beviteli modell esetén) (Opcionális)
Hangszórók 2 W x2 (csak audiocsatlakozós modell esetén) (Opcionális)
Maximális képernyőméret		Vízszintes: 597 mmFüggőleges: 336 mm
Áramforrás BEMENET: 100 – 240 V, 50/60 Hz
Környezeti feltételek		Működési hőmérséklet: 0° – 40°CTárolási hőmérséklet: -20° – 60°CMűködési páratartalom: 20 – 80%
Méretek		611 (Sz) x 405~ 525 (Ma) x 234 (Mé) mm
Tömeg (nettó tömeg)		4,6 kg (nettó)
Mechanizmus Specifikációk		Döntés: -5° – +25°Elforgatás: +/- 180°Magasság beállítása: 120 mmKépelforgatás: NemLeszerelhető talp: Igen
Külső kezelőszervek	Kapcsoló/gombok	Főkapcsoló gomb 3. gyorsbillentyű1. gyorsbillentyű 4. gyorsbillentyű2. gyorsbillentyű
	Funkciók	Fényerő Frissítési gyakoriság számKontraszt Ultra alacsony késésKék fény CélpontFeketeszint-javítás NyelvACMHDR400 OSD időtúllépésSzuperéles kép OSD lezárásaGammá BemenetSzínhőmérséklet Auto bemenetválasztásÜzemmódok DP formátumSzínteret Használja Széles módSzürkeárnyalat üzemmód Billentyűkombináció-kiosztás6 tengelyes színárnyalat DDC/CHengelyes telítettség HDMI fekete szintHangerő Gyors indítás módNémítás InformációkTúlhajtás Minden beállítás visszaállításaFreeSync Premium VRB
A műszaki adatok típusonként és/vagy régiónként eltérőek lehetnek.

Acer termékéhez kézikönyveket és egyéb dokumentumokat a hivatalos Acer támogató weboldalon találhat.
