XZ272V - Οθόνη ACER - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XZ272V ACER

Οδηγός Γρήγορης Εκκίνησης (QSG) Οθόνης Υγρών Κρυστάλλων της Αcer

Σημαντικές πληροφορίες ασφάλειας

Διαβάστε τις ακόλουθες οδηγίες προσεκτικά.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε αρχικά ότι το τροφοδοτικό που χρησιμοποιείτε αντιστοιχεί στα ηλεκτρολογικά πρότυπα της περιοχής σας.

2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το τροφοδοτικό.

3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε απαλά την οθόνη.
   • Μην ρίχνετε ποτέ υγρά απευθείας στην οθόνη ή το περίβλημά της.
   • Μην χρησιμοποιείτε καθαριστικά που περιέχουν αμμωνία ή αλκοόλη στην οθόνη LCD ή το περίβλημά της.
   • Η Acer δεν ευθύνεται για ζημιές που προκύπτουν από τη χρήση καθαριστικών με αμμωνία ή αλκοόλη.

4. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρα. Η έκθεση σε βροχή, υγρασία ή άμεση ηλιακό φως μπορεί να προκαλέσει βλάβη στη συσκευή.

5. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη βλάβη στην οθόνη.
6. Μην αφαιρείτε το περίβλημα και μην επιχειρείτε να επισκευάσετε τη συσκευή μόνοι σας. Οι εργασίες συντήρησης οποιασδήποτε φύσεως πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.
7. Αποθηκεύστε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60°C (-4° έως 140°F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη βλάβη.
8. Αποσυνδέστε αμέσως το τροφοδοτικό από την οθόνη και καλέστε εξουσιοδοτημένο τεχνικό, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες:

• Το καλώδιο σήματος μεταξύ της οθόνης και του υπολογιστή έχει φθαρεί ή υποστεί ζημιά.

• Πέσει υγρό επάνω στην οθόνη LCD ή η οθόνη έχει εκτεθεί σε βροχή.

• Η οθόνη LCD ή το περίβλημα έχουν καταστραφεί.

Συναρμολόγηση της βάσης της οθόνης

1. Αφαιρέστε τη βάση της οθόνης από τη συσκευασία και τοποθετήστε την σε επίπεδη επιφάνεια.
2. Αφαιρέστε την οθόνη από τη συσκευασία.
3. Προσαρτήστε το στήριγμα στη βάση.

• Βεβαιωθείτε ότι η βάση έχει ασφαλίσει επάνω στο στήριγμα. (σε επιλεγμένα μοντέλα)

- Χρησιμοποιήστε ένα κατσαβίδι για να στρέψετε τη μαύρη βίδα, ώστε να ασφαλίσετε το στήριγμα στην οθόνη. (σε επιλεγμένα μοντέλα)

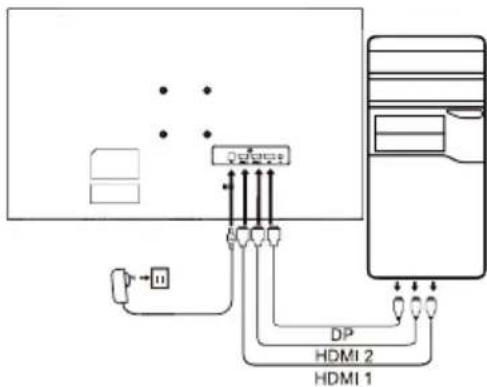

Σύνδεση της οθόνης στον υπολογιστή σας

1. Απενεργοποιήστε τον υπολογιστή και αποσυνδέστε το καλώδιο τροφοδοσίας.
2. 2-1 Σύνδεση καλωδίου βίντεο

a.Βεβαιωθείτε ότι και η οθόνη και ο υπολογιστής έχουν απενεργοποιηθεί.

b.Συνδέστε το καλώδιο VGA στον υπολογιστή. (προαιρετικά)

2-2 Σύνδεση καλωδίου HDMI (μόνο μοντέλο εισόδου HDMI) (προαιρετικά)

α.Βεβαιωθείτε ότι και η οθόνη και ο υπολογιστής έχουν απενεργοποιηθεί.

b.Συνδέστε το καλώδιο HDMI στον υπολογιστή.

2-3 Συνδέστε το καλώδιο DP (μόνο μοντέλο εισόδου DP) (προαιρετικά)

a.Βεβαιωθείτε ότι και η οθόνη και ο υπολογιστής έχουν απενεργοποιηθεί.

b.Συνδέστε το καλώδιο DP στον υπολογιστή.

1. Συνδέστε το καλώδιο ήχου (μόνο σε μοντέλα με είσοδο ήχου) (προαιρετικά)
2. Συνδέστε το καλώδιο USB Type C (μόνο μοντέλο με είσοδο USB Type C) (προαιρετικά)
3. Τοποθετήστε το καλώδιο τροφοδοσίας της οθόνης στη θύρα τροφοδοσίας στο πίσω μέρος της οθόνης.
4. Συνδέστε τα καλώδια τροφοδοσίας του υπολογιστή και της οθόνης σε μια κοντινή πρίζα ηλεκτρικού ρεύματος.
5. Στην επιλογή Φόρτιση USB σε κατάσταση απενεργοποίησης, επιλέξτε ΕΝΕΡΓΟ/ΑΝΕΝΕΡΓΟ για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία φόρτισης USB όταν η συσκευή βρίσκεται εκτός λειτουργίας. (προαιρετικά)

Εξωτερικά στοιχεία ελέγχου

5 4 3 2 1

~		Σημείωση: Η θέση και τα ονόματα των υποδοχών της τηλεόρασης ενδέχεται να διαφέρουν ανάλογα με το μοντέλο της τηλεόρασης και κάποιες υποδοχές ενδέχεται να μην είναι διαθέσιμες σε όλα τα μοντέλα.
HDMI(προαιρετικό)	Ω(προαιρετικό)
VGA IN(προαιρετικό)	USB(προαιρετικό)
AUDIO IN(προαιρετικό)	DP(προαιρετικό)
AUDIO OUT(προαιρετικό)	USB Type C(προαιρετικό)

Αριθμός Εικόνα Περιγραφή

1Μετάβαση στο κύριο μενού.
2Είσοδος στη λειτουργία επιλογής πηγής.
3/4	Πλήκτρο 1, 2 κουμπιά. Πατήστε για να ενεργοποιήσετε τη λειτουργία πλήκτρων καθορισμένων από το χρήστη.
5	Όταν η οθόνη είναι απενεργοποιημένη, το πάτημα αυτού του πλήκτρου ενεργοποιεί την οθόνη. Όταν η οθόνη είναι ενεργοποιημένη, το πάτημα αυτού του πλήκτρου ανοίγει το μενού αλλαγής τρόπου λειτουργίας, ενώ το παρατεταμένο πάτημα για 3 δευτερόλεπτα απενεργοποιεί την οθόνη.

Κανονιστικές δηλώσεις και δηλώσεις ασφαλείας

Υπόδειξη FCC

Ο παρών εξοπλισμός έχει υποβληθεί σε δοκιμές και έχει διαπιστωθεί ότι πληροί τις απαιτήσεις ως προς τα όρια που προβλέπονται για τις ψηφιακές συσκευές Κατηγορίας Β, σύμφωνα με το Μέρος 15 των Κανονισμών της FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Ο παρών εξοπλισμός παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ραδιοσυχνότητες και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να επιφέρει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες.

Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα σημειωθούν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφωνικού ή τηλεοπτικού σήματος, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

- Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης.

• Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη.
  • Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης.
• Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια.

Σημείωση

Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την σηκώνετε από τη βάση της.

Σημείωση: Θωρακισμένο καλώδιο

Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανονισμούς EMC.

Σημείωση: Περιφερειακές συσκευές

Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Η χρήση μη πιστοποιημένων περιφερειακών συσκευών είναι πίθανό να οδηγήσει σε παρεμβολές στη λήψηραδιοφωνικού και τηλεοπτικού σήματος.

Σημείωση

Οποιεσδήποτε αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από τον κατασκευαστή ενδέχεται να ακυρώσουν την άδεια του χρήστη να χρησιμοποιεί αυτό το προϊόν.

Συνθήκες λειτουργίας

Η συσκευή συμμορφώνεται με το Μέρος 15 των Κανόνων της FCC. Η λειτουργία υπόκειται στις ακόλουθες δύο συνθήκες:

(1) αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

Σημείωση: Για Καναδούς χρήστες

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.

Επεξηγηματική σημείωση σχετικά με τους "Κανονισμούς για τη διαχείριση των αποβλήτων ηλεκτρικών και ηλεκτρονικών προϊόντων - Ανακύκλωση και διάθεση"

Για τη βέλτιστη φροντίδα και προστασία του πλανήτη μας, όταν δεν χρειάζεστε πλέον αυτό το προϊόν ή κατά το τέλος της ζωής του, παρακαλούμε να συμμορφώνεστε με τους εθνικούς νόμους και κανονισμούς για την ανακύκλωση αποβλήτων ηλεκτρικών και ηλεκτρονικών προϊόντων και να το ανακυκλώνετε μέσω τοπικών κατασκευαστών με αναγνωρισμένες σε εθνικό επίπεδο εγκαταστάσεις ανακύκλωσης.

Απόρριψη οικιακού εξοπλισμού στην Ευρωπαϊκή Ένωση

Αυτό το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευασία υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα υπόλοιπα οικιακά απορρίμματα. Αντί γι' αυτό, είναι δική σας ευθύνη να απορρίπτετε τον άχρηστο εξοπλισμό παραδίδοντάς τον σε ένα καθορισμένο σημείο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η χωριστή συλλογή και ανακύκλωση του άχρηστου εξοπλισμού κατά τη στιγμή της απόρριψης θα βοηθήσει στη διατήρηση των φυσικών πόρων και θα διασφαλίσει ότι ανακυκλώνονται κατά τρόπο που προστατεύεται η ανθρώπινη υγεία και το περιβάλλον. Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τα κέντρα ανακύκλωσης στην περιοχή σας.

Δήλωση συμμόρφωσης CE

Δια της παρούσης, η Acer Inc. δηλώνει ότι η συγκεκριμένη οθόνη LCD είναι σύμμορφη με τις βασικές προϋποθέσεις και άλλες σχετικές διατάξεις της Οδηγίας EMC 2014/30/EU, την Οδηγία περί Χαμηλής Τάσης 2014/35/EU και την Οδηγία RoHS 2011/65/EU, καθώς επίσης και την Οδηγία 2009/125/EK σε ό,τι αφορά στη θέσπιση πλαισίου για τη ρύθμιση των προϋποθέσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Η οθόνη Acer προορίζεται για την οπτική προβολή πληροφοριών που λαμβάνονται από ηλεκτρονικές συσκευές.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Πλαίσιο LCD	Σύστημα οδήγησης Έγχρωμη	TFT LCD
	Μέγεθος 27"W (69 cm)
	Βήμα Pixel 0,311 mm (O) x 0,3	11 mm (K)
	Φωτεινότητα 400 cd/m	^2 (τυπική)
	Αντίθεση 100000000:1 μέγ. (ACM)
	Γωνία θέασης 178° (O)/178° (K) (CR=10)
	Χρόνος απόκρισης 1ms(VRB)
	Τύπος πίνακα VA
	Ορ. Συχνότητα	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Καθ. Συχνότητα	HDMI: 48 - 165 HzDP: 48 - 165 Hz
Χρώματα οθόνης 16,7 εκ. χρώματα
Ρολόι κουκκίδας		HDMI: 393,092 MHzDP: 393,092 MHz
Μέγιστη ανάλυση		HDMI: 1920×1080 @ 165HzDP: 1920×1080 @ 165Hz
Plug & Play VESA DDCCI/DDC2B
Κατανάλωση ρεύματος	Λειτουργία ενεργοποίησης 26 W (τυπική)
	Λειτουργία αναμονής 0,5 W (τυπική)
	Λειτουργία απενεργοποίησης 0,3 W (τυπική)
Υποδοχή εισόδου		DPHDMI x2
Σήμα εισόδου βίντεο		DPHDMI (μόνο για μοντέλα με είσοδο HDMI) (προαιρετικό)
Ηχεία 2W x 2 (μόνο για μοντέλα με είσοδο ήχου) (προαιρετικό)
Μέγιστο μέγεθος οθόνης		Οριζόντια: 597 mmΚάθετα: 336 mm
Πηγή ισχύος		ΕΙΣΟΔΟΣ: 100-240 V~ 50/60 Hz
Περιβαλλοντικά ζητήματα		Θερμοκρασία λειτουργίας: 0° έως 40°CΘερμ αποθήκευσης: -20° έως 60°CΥγρασία περιβάλλοντος λειτουργίας: 20% έως 80%
Διαστάσεις		611 (Π) x 405~ 525 (Y) x 234 (B) mm
Βάρος (καθαρό)		4,6 kg (καθαρό)
Προδιαγραφές μηχανισμού		Κλίση: -5° έως +25°Περιστροφή: +/- 180°Ρύθμιση ύψους: (120mm)Άξονας περιστροφής: ΌχιΑποσπώμενο πέλμα βάσης: Ναι
Εξωτερικοί έλεγχοι	Διακόπτης/Πλήκτρα	Κουμπί λειτουργίαςΠλήκτρο άμεσης πρόσβασης 1Πλήκτρο άμεσης πρόσβασης 2Πλήκτρο άμεσης πρόσβασης 3Πλήκτρο άμεσης πρόσβασης 4
	Λειτουργίες	ΦωτεινότηταΑντίθεσηΜπλε φωςΕνίσχυση μαύρουACMHDR400ΥπερευκρίνειαΓάμμαΘερμοκρασία χρώματοςΛειτουργίεςΧρωματικός χώροςΛειτουργία κλίμακας γκριΑπόχρωση 6 αξόνωνΚορεσμός 6 αξόνωνΈνταση ήχουΣίγαση ήχουOver DriveFreeSync PremiumVRBΑριθμός ρυθμού ανανέωσηςΕξαιρετικά χαμηλή καθυστέρησηΣημείο στόχουΓλώσσαΛήξη χρονικού ορίου OSDΔιαφάνειαΚλείδωμα OSDΕίσοδοςΑυτόματη πηγήΜορφή DPΕυρεία λειτουργίαΕκχώρηση πλήκτρου συντόμευσηςDDC/CIΣτάθμη μαύρου HDMIΛειτουργία γρήγορης έναρξηςΠληροφόρησηΕπαναφορά όλων των ρυθμίσεων
Οι προδιαγραφές ενδέχεται να διαφέρουν ανάλογα με το μοντέλο ή/και την περιοχή.

Βρείτε εγχειρίδια και άλλα έγγραφα για το προϊόν Acer σας στον επίσημο ιστότοπο υποστήριξης της Acer.
