MANUALE UTENTE XZ272V ACER

Istruzioni importanti per la sicurezza

Leggere attentamente le istruzioni che seguono.

1. Pulizia dello schermo del display LCD: innanzitutto, assicurarsi che l'adattatore di alimentazione stia usando standard elettrici corrispondenti per la propria regione.

2. Spegnere il monitor LCD e scollegare l'adattatore di alimentazione.

3. Spruzzare una soluzione pulente senza solventi sul proprio straccio e pulire delicatamente lo schermo.
4. Non versare mai alcun liquido direttamente su o dentro lo schermo o suo alloggiamento.
   • Non usare alcun detergente a basa di ammoniaca o alcol sul schermo del monitor LCD o alloggiamento.

5. Acer non sarà responsabile per danni derivanti dall'uso di detergenti a base di ammoniaca o alcol.

6. Non porre il display LCD accanto alla finestra. L'esposizione a pioggia, umidità o raggi solari diretti può causare seri danni al dispositivo.

7. Non premere sullo schermo LCD. Una pressione troppo forte può causare danni permanenti al display.

8. Non rimuovere l'alloggiamento o tentare di riparare il dispositivo da soli. Tutte le attività di manutenzione devono essere eseguite da un tecnico autorizzato.
9. Conservare il display LCD in un ambiente con temperatura tra -20°C-60°C (-4°F-140°F). Danni permanente possono essere provocati se il display LCD è conservato fuori da questo intervallo.
10. Scollegare immediatamente l'adattatore del monitor e contattare un tecnico autorizzato se:

- Il cavo del segnale tra il monitor e il computer è usurato o danneggiato.

- Liquido versato sul display LCD o il display è esposto alla pioggia.

• Il monitor LCD o il suo alloggiamento è danneggiato.

Fissaggio della base del monitor

1. Rimuovere la base del monitor dalla confezione e porla su una superficie di lavoro regolare.
2. Rimuovere il monitor dalla confezione.
3. Fissare il braccio di supporto del monitor alla base.

- Assicurarsi che la base si innesti nel braccio di supporto del monitor. (Solo modelli selezionati)

- Usare un cacciavite per ruotare la vite nera per assicurare il braccio al display. (Solo modelli selezionati)

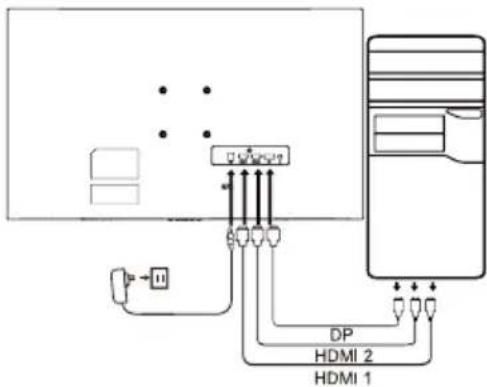

Collegare il monitor al proprio computer

1. Spegnere il proprio computer e scollegare il cavo di alimentazione.
2. 2-1 Collegare il cavo video
   a.Assicurarsi che monitor e computer siano entrambi spenti.
   b. Collegare il cavo VGA al computer. (opzionale)
   2-2 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI) (opzionale)
   a.Assicurarsi che monitor e computer siano entrambi spenti.
   b. Collegare il cavo HDMI al computer.
   2-3 Collegare il cavo DP (solo nei modelli con ingresso DP) (opzionale)
   a.Assicurarsi che monitor e computer siano entrambi spenti.
   b. Collegare il cavo DP al computer.
3. Collegare il cavo audio (solo modelli con ingresso audio) (opzionale)
4. Collegare il cavo USB Type C (solo nei modelli con ingresso USB Type C) (opzionale)
5. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
6. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.
7. Selezionare ATTIVA/SPENTO ricarica spegnimento USB per attivare/disattivare la funzione di spegnimento USB. (opzionale)

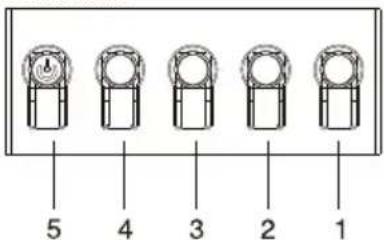

Controllo esterno

5 4 3 2 1

~		Nota: La posizione e i nomi delle prese sul monitor possono variare a seconda del modello del monitor, e alcune prese potrebbero non essere disponibili su alcuni modelli.
HDMI (opzionale)	Ω (opzionale)
VGA IN (opzionale) USB	(opzionale)
AUDIO IN (opzionale) DP	(opzionale)
AUDIO OUT (opzionale)	USB Type C(opzionale)

Numero Immagine Descrizione

1 Andare al menu principale.
2 Accedere alla modalità sorgente.
3/4 Tasto 1, 2 pulsanti. Premere per attivare la funzione del tasto definita dall'utente.
5	Nello stato spento, premendo il pulsante si accende il dispositivo; nello stato di accensione, premendo il pulsante si accede normalmente al menu di commutazione della modalità e premendo a lungo per 3 secondi si spegne il dispositivo.

Dichiarazioni normative e di sicurezza.

Dichiarazione FCC

Questo dispositivo è stato testato e considerato conforme ai limiti per dispositivi digitali di Classe B, secondo la Parte 15 dei Regolamenti FCC. Questi limiti sono ritenuti fornire una protezione ragionevole contro l'interferenza nociva quando il dispositivo è installato in un'area residenziale. Questo dispositivo genera, usa e può irradiare energia di radiofrequenza, e se non installato e usato in conformità con queste istruzioni, può causare interferenza alle comunicazioni radio.

Tuttavia, non c'è alcuna garanzia che l'interferenza non si verifichi in un impianto specifico. Se il dispositivo causa interferenza alla ricezione radio o televisiva (che può essere determinata da un commutatore), si raccomanda che l'utente prenda una o più delle seguenti misure per eliminare l'interferenza:

• Regolare nuovamente la direzione o posizione dell'antenna del ricevitore.
• Aumentare la distanza tra il dispositivo e il ricevitore.
• Collegare l'alimentazione del dispositivo a una presa elettrica diversa dal circuito a cui è collegato il ricevitore.
• Contattare il proprio rivenditore o tecnico radio/TV esperto per assistenza.

Nota

Per prevenire danni al monitor, non sollevare il monitor usando il supporto.

Nota: cavo schermato

Tutte le connessioni ad altri dispositivi di computo devono essere effettuate attraverso cavi schermati per conformità alle normative EMC.

Nota: periferiche

Solo periferiche certificate (dispositivi ingresso/uscita, terminali, stampanti ecc.) che soddisfano i limiti di Classe B devono essere collegate al dispositivo. L'uso di periferiche non certificate può causare interferenza alla ricezione radio e televisiva.

Nota

Qualsiasi variazione o modifica non espressamente approvata dal costruttore potrebbe invalidare l'autorità dell'utente a utilizzare questo dispositivo.

Condizioni di funzionamento

Questo paragrafo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo può non causare interferenza nociva e (2) questo dispositivo deve essere in grado di accettare qualsiasi interferenza ricevuta, incluso interferenza che può causare funzionamento indesiderato.

Nota: Utenti canadesi

Questo dispositivo digitale di Classe B è conforme alle specifiche ICES-003 canadesi.

Nota esplicativa su "Regolamenti sulla gestione di smaltimento e riciclaggio di prodotti elettronici ed elettrici di scarto"

Per una migliore cura e protezione del nostro pianeta, quando l'utente non ha più bisogno di questo prodotto o la fine della vita del prodotto, conformarsi alle leggi e regolamenti nazionali sullo smaltimento di rifiuti elettrici ed elettronici, e riciclare attraverso i produttori locali con qualifiche di riciclo riconosciute a livello nazionale.

Abbandono di dispositivo usato per utenti domestici UE

Questo simbolo sul prodotto o sulla sua confezione indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Quando si smaltiscono dispositivi usati, è propria responsabilità portarli a un punto di raccolta che ricicla dispositivi elettrici ed elettronici usati. La raccolta differenziata e il riciclo di dispositivi usati al momento dello smaltimento aiuta a conservare le risorse naturali e assicurare che siano riciclati in un modo che protegge la salute umana e l'ambiente. Per maggiori informazioni in merito ai punti di riciclo per dispositivi usati, contattare il proprio ufficio cittadino locale, servizio di smaltimento di rifiuti domestici o il negozio dove si è acquistato il prodotto.

Dichiarazione di Conformità CE

Con la presente, Acer Inc. dichiara che questo monitor LCD è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva EMC 2014/30/UE, Direttiva Bassa Tensione 2014/35/UE e Direttiva RoHS 2011/65/UE e Direttiva 2009/125/CE per quanto riguarda l'istituzione di un quadro per la definizione dei requisiti di progettazione ecocompatibile per i prodotti connessi all'energia.

Il monitor Acer è destinato alla visualizzazione video e visiva di informazioni ottenute da dispositivi elettronici.

SPECIFICHE TECNICHE

Pannello LCD	Sistema Display LCD TFT	a colori
	Dimensioni 27" L (69 cm)
	Passo pixel 0,311 mm (O)	x 0,311mm (V)
	Luminosità 400 cd/m	^2 (Tipica)
	Contrasto 100000000:1 Max (ACM)
	Angolo di visione 178° (O)	178° (V) (CR=10)
	Tempo di risposta 1 ms (VRB)
	Tipo di pannello VA
	Frequenza orizzontale	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Frequenza verticale	HDMI: 48 - 165 HzDP: 48 - 165 Hz
Colori del display 16,7 M di colori
Frequenza punti		HDMI: 393,092 MHzDP: 393,092 MHz
Risoluzione massima		HDMI: 1920×1080 @ 165 HzDP: 1920×1080 @ 165 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo	Acceso 26 W (Tipico)
	Modalità sospensione 0,5 W (Tipico)
	Modalità off 0,3 W (Tipico)
Connettore di ingresso		DPHDMI x2
Segnale d'ingresso video		DPHDMI (solo modello ingresso HDMI) (Opzionale)
Altoparlanti 2 da 2 W (solo modello con ingresso audio) (Opzionale)
Dimensione massima dello schermo		Orizzontale: 597 mmVerticale: 336 mm
Alimentazione INGRESSO: 100-240 V~ 50/60 Hz
Considerazioni ambientali		Temperatura operativa: da 0° a 40°CTemperatura di conservazione: da -20° a 60°CUmidità operativa: da 20% a 80%
Dimensioni		611 (L) x 405~ 525 (A) x 234 (P) mm
Peso (netto)		4,6 kg (netto)
Specifiche tecniche meccanismo		Inclinazione: da -5° a +25°Rotazione: +/- 180°Regolazione dell'altezza: 120 mmMovimento rotatorio: NoBase staccabile: Si
Controlli esterni	Interruttore/Pulsanti	Pulsante di accensione Tasto di scelta rapida 3Tasto di scelta rapida 1 Tasto di scelta rapida 4Tasto di scelta rapida 2
	Funzioni	Luminosità Num freq aggiornContrasto Latenza ultra bassaLuce blu Punto di miraPotenz. nero LinguaACM Intervallo OSDHDR400 TrasparenzaNitidezza alta Blocco OSDGamma InputTemp. Colore Sorgente autoModalità Formato DPSpazio colore Schermo interoScala di grigi Assegnazione tastiTonal. 6 assi DDC/CISatur. 6 assi Liv nero HDMIVolume Mod Avvio rapidoMute InformazioniOver Drive Ripristina tuttoFreeSync Premium VRB
Le specifiche variano a seconda della regione e/o del modello.

I manuali e altri documenti per il prodotto Acer si trovano sul sito web di supporto Acer ufficiale.

Acer LCD Monitor Snelstartglds

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Product:

LCD Monitor

Trade Name:

ACER

Model Number:

XZ272

SKU Number:

XZ272 xxxxxxxxx

("x" = 0\~9, a \~ z, A \~ Z, or blank)

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produkt:

LCD-Monitor

Handelsbezeichnung:

ACER

Modellnummer:

XZ272

Artikelnummer:

XZ272

XXXXXXXXXX

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tél : [phone], Fax : [phone]

www.acer.it

Produit :

Nom commercial :

Numéro de modèle :

Numéro SKU :

Moniteur LCD

ACER

XZ272

XZ272 xxxxxxxxx

(^x^=09,a z,A Z, ou blanc)

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Denominazione commerciale: ACER

Numero modello:

Numero articolo (SKU):

XXXXXXXXXX

$$ \left(" \mathbf {x}" = 0 \sim 9, \mathrm{a} \sim \mathrm{z}, \mathrm{A} \sim \mathrm{Z}, \text { o spazio }\right) $$

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2015+A11:2020 Class B

EN 55035:2017+A11:2020

EN61000-3-2:2019 Class D

EN61000-3-3:2013+A1:2019

Direttiva LVD: 2014/35/UE

EN 62368-1:2014+A11:2017

Direttiva RoHS: 2011/65/UE

EN 50581:2012

Direttiva ErP: 2009/125/CE

(EU) 2019/2021; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2021
