Тип продукт	LCD монитор
Марка	Acer
Модел	XZ272V
Размер на екрана	27 инча (69 см)
Тип на панела	VA
Максимална резолюция	1920 x 1080 пиксела
Честота на опресняване	165 Hz
Време за реакция	1 ms (VRB)
Яркост	400 cd/m² (типична)
Контраст	100 000 000:1 макс (ACM)
Ъгъл на виждане	178° хоризонтално / 178° вертикално
Показани цветове	16,7 милиона
Свързване	2 x HDMI, 1 x DisplayPort
Вградени високоговорители	2 x 2 W (по избор)
Захранване	100-240 V ~ 50/60 Hz
Консумация на електроенергия	26 W (включен), 0,5 W (готовност), 0,3 W (изключен)
Размери (с основа)	611 x 405~525 x 234 mm
Нето тегло	4,6 кг
Настройки	Наклон от -5° до +25°, завъртане +/-180°, височина 120 мм
Специални функции	FreeSync Premium, HDR400, филтър за синя светлина и др.
Почистване	Мека кърпа, леко навлажнена, без амоняк или алкохол
Безопасност	Да не се отваря, изключване при проблем, използвайте екранирани кабели
Резервни части и ремонт	Свържете се с упълномощен техник; части налични чрез Acer
Обща информация	Съвместим с нормите FCC, CE, NMB-003 (Канада)

Често задавани въпроси - XZ272V ACER

Как да почистя екрана на монитора Acer XZ272V?

Изключете монитора и извадете адаптера. Използвайте мека и без власинки кърпа, леко навлажнена с вода или почистващ препарат без разтворители. Никога не нанасяйте течност директно върху екрана и избягвайте продукти на основата на амоняк или алкохол.

Каква е максималната поддържана резолюция?

Максималната резолюция е 1920 x 1080 пиксела при 165 Hz чрез HDMI или DisplayPort.

Мога ли да използвам монитора с игрова конзола?

Да, мониторът е съвместим с конзоли чрез HDMI. Поддържа FreeSync Premium и честота на опресняване от 165 Hz за плавно игрово изживяване.

Как да настроя височината и наклона на монитора?

Мониторът предлага регулиране на височината от 120 мм, наклон от -5° до +25° и завъртане от +/-180°. Манипулирайте шията на стойката, за да регулирате позицията.

Мониторът съвместим ли е с технологията FreeSync?

Да, поддържа FreeSync Premium за синхронизиране на честотата на опресняване и предотвратяване на разкъсвания на изображението.

Какви кабели се предоставят с монитора?

Включените кабели може да варират, но обикновено мониторът се доставя с HDMI и/или DisplayPort кабел, както и захранващ кабел. Проверете съдържанието на опаковката.

Как да активирам HDR режим?

Влезте в менюто OSD (On-Screen Display) чрез външните бутони. Навигирайте до опциите за режим на изображението и изберете HDR400, ако изходното съдържание го поддържа.

Какво да направя, ако екранът остане черен?

Проверете дали мониторът е включен и захранващият кабел е свързан. Уверете се, че видео кабелът (HDMI/DP) е правилно свързан към компютъра. Тествайте с друг източник, ако е възможно.

Мониторът има ли вградени високоговорители?

Да, разполага с два високоговорителя по 2 W всеки, но тази функция може да бъде опционална в зависимост от модела.

Откъде да изтегля ръководството за потребителя?

Ръководството е достъпно в PDF формат на официалния сайт за поддръжка на Acer или на платформи като notice-facile.com. Можете също да го изтеглите директно от страницата на продукта.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ XZ272V ACER

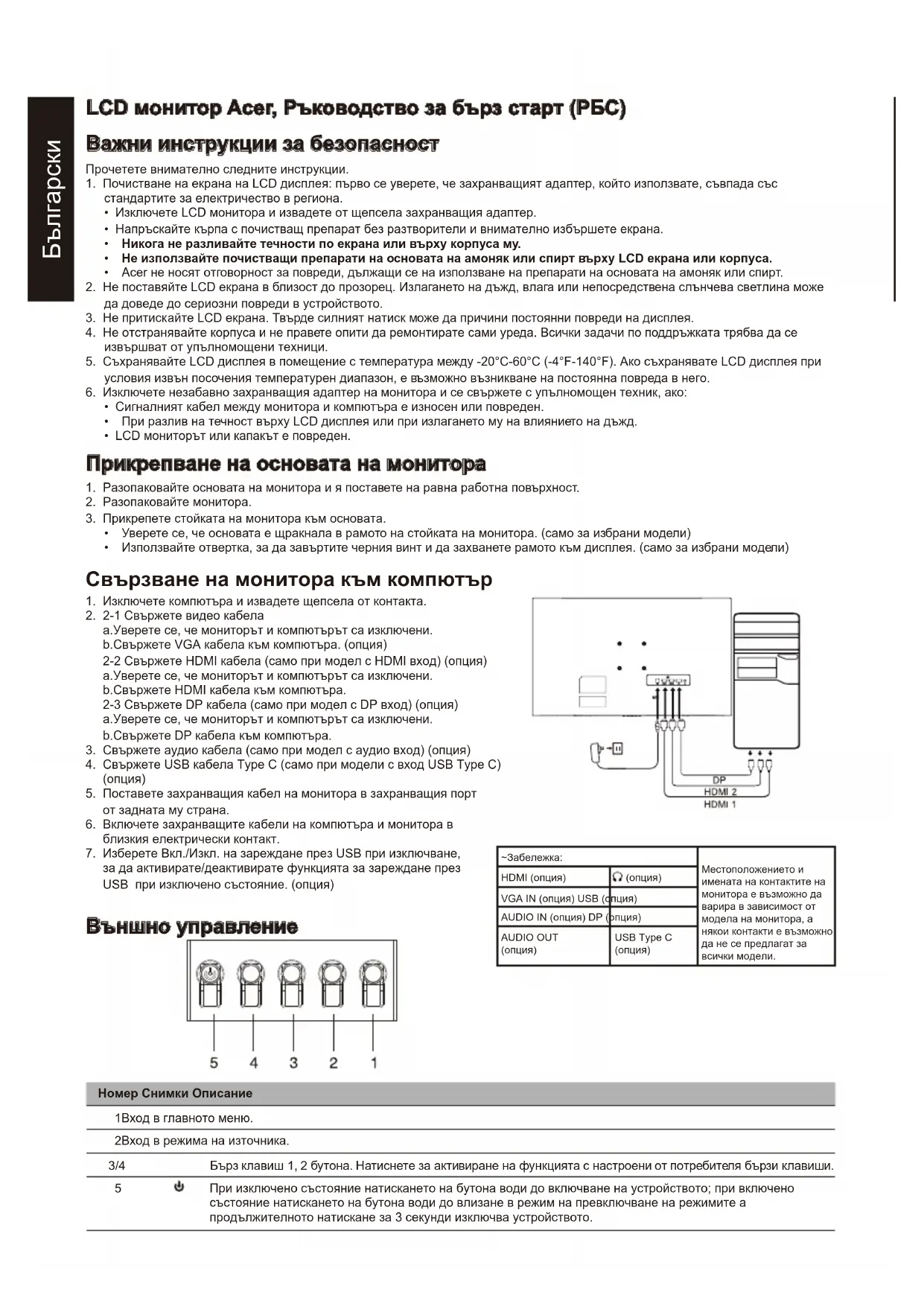

LCD монитор Асег, Ръководство за бърз старт (РБС)

Важни инструкции за безопасност

Прочетете внимателно следните инструкции.

1. Почистване на екрана на LCD дисплея: първо се уверете, че захранващият адаптер, който използвате, съвпада със стандартите за електричество в региона.

2. Изключете LCD монитора и извадете от щепсела захранващия адаптер.

3. Напръскайте кърпа с почистващ препарат без разтворители и внимателно избършете екрана.
4. Никога не разливайте течности по екрана или върху корпуса му.
5. Не използвайте почистващи препарати на основата на амоняк или спирт върху LCD екрана или корпуса.

6. Асег не носят отговорност за повреди, дължащи се на използване на препарати на основата на амоняк или спирт.

7. Не поставяйте LCD екрана в близост до прозорец. Излагането на дъжд, влага или непосредствена слънчева светлина може да доведе до сериозни повреди в устройството.

8. Не притискайте LCD екрана. Твърде силният натиск може да причини постоянни повреди на дисплея.

9. Не отстранявайте корпуса и не правете опити да ремонтирате сами уреда. Всички задачи по поддръжката трябва да се извършват от упълномощени техници.
10. Съхранявайте LCD дисплея в помещение с температура между -20°C-60°C (-4°F-140°F). Ако съхранявате LCD дисплея при условия извън посочения температурен диапазон, е възможно възникване на постоянна повреда в него.
11. Изключете незабавно захранващия адаптер на монитора и се свържете с упълномощен техник, ако:

- Сигналният кабел между монитора и компютъра е износен или повреден.

- При разлив на течност върху LCD дисплея или при излагането му на влиянието на дъжд.

• LCD мониторът или капакът е повреден

Прикрепване на основата на монитора

1. Разопаковайте основата на монитора и я поставете на равна работна повърхност.
2. Разопаковайте монитора.
3. Прикрепете стойката на монитора към основата.

• Уверете се, че основата е щракнала в рамото на стойката на монитора. (само за избрани модели)

- Използвайте отвертка, за да завъртите черния винт и да захванете рамото към дисплея. (само за избрани модели)

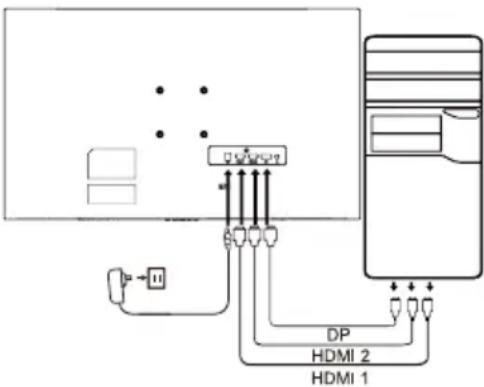

Свързване на монитора към компютър

1. Изключете компютъра и извадете щепсела от контакта.
2. 2-1 Свържете видео кабела

а.Уверете се, че мониторът и компютърът са изключени.

b. Свържете VGA кабела към компютъра. (опция)

2-2 Свържете HDMI кабела (само при модел с HDMI вход) (опция)

а.Уверете се, че мониторът и компютърът са изключени.

b. Свържете HDMI кабела към компютъра.

2-3 Свържете DP кабела (само при модел с DP вход) (опция)

а.Уверете се, че мониторът и компютърът са изключени.

b. Свържете DP кабела към компютъра.

1. Свържете аудио кабела (само при модел с аудио вход) (опция)
2. Свържете USB кабела Type C (само при модели с вход USB Type C) (опция)
3. Поставете захранващия кабел на монитора в захранващия порт от задната му страна.
4. Включете захранващите кабели на компютъра и монитора в близкия електрически контакт.
5. Изберете Вкл./Изкл. на зареждане през USB при изключване, за да активирате/деактивирате функцията за зареждане през USB при изключено състояние. (опция)

Външно управление

~Забележка:		Местоположението иимената на контактите намонитора е възможно даварира в зависимост отмодела на монитора, анякои контакти е възможнода не се предлагат завсички модели.
HDMI (опция)	(опция)
VGA IN (опция) USB (опция)
AUDIO IN (опция) DP (опция)
AUDIO OUT(опция)	USB Type C(опция)

1Вход в главното меню.
2Вход в режима на източника.
3/4	Бърз клавиш 1, 2 бутона. Натиснете за активиране на функцията с настроени от потребителя бързи клавиши.
5	При изключено състояние натискането на бутона води до включване на устройството; при включено състояние натискането на бутона води до влизане в режим на превключване на режимите а продължителното натискане за 3 секунди изключва устройството.

Изисквания на законодателството и инструкции за безопасност

Декларация на FCC

Настоящото оборудване е изпробвано и съответства на ограниченията за цифрово устройство от клас В, според Част 15 на правилата на FCC. Тези ограничения са създадени, за да осигурят разумна защита срещу смущения, когато оборудването се монтира в жилищни зони. Оборудването генерира, използва и може да излъчва радиочестотна енергия и ако не бъде инсталирано в съответствие с инструкциите, може да причини смущения в радио комуникациите.

Въпреки това няма гаранции, че няма да възникнат смущения при определени инсталации. Ако устройството не причинява смущения в радио или телевизионното приемане (което може да се определи чрез превключване), се препоръчва потребителят да вземе една или повече от следните мерки, за да елиминира смущенията:

• Регулирайте отново посоката или позицията на приемащата антена.
• Увеличава разстоянието между устройството и приемника.
• Свържете устройството към захранващ източник, който се различава от веригата, в която е свързан приемникът.
• Свържете се с доставчика или опитен радио/ТВ техник за помощ.

Забележка

За да предотвратите повреди в монитора, не го повдигайте като използвате стойката.

Забележка: екраниран кабел.

Всички връзки към други изчислителни устройства трябва да се осъществяват с екранирани кабели, за да бъдат спазени разпоредбите за електромагнитна съвместимост.

Забележка: периферни устройства

Към устройството трябва да се свързват само сертифицирани периферни устройства (входно/изходни устройства, терминали, принтери и др.), които удовлетворяват ограниченията за устройства от клас В. Използването на несертифицирани периферни устройства може да доведе до смущения в радио и телевизионното приемане.

Забележка

Всички промени или модификации, които не са изрично одобрени от производителя могат да отменят правото на потребителя да работи с продукта.

Условия на работа

Това устройство отговаря на част 15 от правилника на ФКК. Работата му е предмет на следните две условия:

(1) това устройство може да причини смущения и (2) това устройство трябва да има възможност да приема всякакви смущения, включително такива, които могат да доведат до неправилна работа.

Забележка: Потребители от Канада

Настоящото цифрово устройство от клас В отговаря на спецификациите на ICES-003 в Канада.

Пояснителна забележка относно „Разпоредби за управление на рециклирането и изхвърлянето на отпадъчни електрически и електронни продукти“

За да се грижим по-добре и да защитим нашата планета, когато потребителят вече не се нуждае от продукта или когато продуктът завърши експлоатационния си живот, спазвайте националните закони и разпоредби относно рециклираното на електрически и електронни отпадъци и рециклирайте чрез местните производители с признати права за рециклиране в страната.

Изхвърляне на отпадъчно оборудване от домакинствата в ЕС

Този символ върху продукта или неговата опаковка показва, че продуктът не трябва да се изхвърля с домакинските отпадъци. При изхвърлянето на използвани устройства носите отговорност да отнесете продукта в пункт за събиране и рециклиране на използвано електрическо и електронно оборудване. Разделното събиране и рециклирането на използвани изхвърлени устройства помага да запазим природните ресурси и гарантира, че ще бъдат рециклирани по начин, който защитава човешкото здраве и околната среда. Повече информация относно пунктовете за рециклиране на използвани устройства можете да получите от местните градски власти, службата за събиране на домакински отпадъци или в магазина, от който сте закупили продукта.

Декларация за съответствие за ЕО

С настоящото Acer Inc. декларира, че този LCD съответства на съществените изисквания и други приложими разпоредби на Директива 2014/30/EC за електромагнитна съвместимост, Директива 2014/35/EC за ниско напрежение, както и Директива 2011/65/EC и Директива 2009/125/EO за създаване на рамка за определяне на изискванията за екодизайн към продукти, свързани с енергопотреблението.

Мониторът Асег е предназначен за възпроизвеждане на визуална и видео информация, получена от електронни устройства.

СПЕЦИФИКАЦИИ

LCD панел	Система за управление	FT цветен LCD дисплей
	Размер 27"Ш (69 см)
	Стъпка на пикселите 0,3	1 мм (X) × 0,311 мм (В)
	Яркост 400 cd/m	^2 (Обикновено)
	Контраст 100000000:1 макс.(ACM)
	Зрителен ъгъл 178° (X) 1	78° (B) (CR=10)
	Време за отговор 1ms(VRB)
	Тип панел VA
	Хоризонтална честота	HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz
	Вертикална честота	HDMI: 48 - 165 HzDP: 48 - 165 Hz
Цветове на екрана 16,7 М цветове
Точкова честота		HDMI: 393,092 MHzDP: 393,092 MHz
Максимална разделителна способност		HDMI: 1920×1080 при 165 HzDP: 1920×1080 при 165 Hz
Plug & Play VESA DDCCI/DDC2B
Консумация на енергия	Включен режим 26 W (Обикновено)
	Спящ режим 0,5 W (Обикновено)
	Режим на изключване 0,3 W (Обикновено)
Входен конектор		DPHDMI x2
Входящ видеосигнал		DPHDMI (само за модели с HDMI вход) (Опция)
Говорители 2W x 2 (Само за модел с Audio-вход) (Опция)
Максимален размер на екрана		Хоризонтално: 597 ммВертикално: 336 мм
Източник на захранване		ВЪВЕЖДАНЕ: 100-240 V~ 50/60 Hz
Околна среда		Работна температура: 0° до 40°CТемпература при съхранение: -20° до 60°CВлажност при работа: 20% до 80%
Размери		611 (Ш) x 405 ~ 525 (В) x 234 (Д) мм
Тегло (нетно тегло)		4,6 kg (нето)
Спецификации на механизма		Наклон: -5° до +25°Завъртане: +/- 180°Промяна на височината: 120 ммОс: НеСтойка, която може да се отстранява: Да
Външни контроли	Превключвател/Бутони	Бутон за захранванеГорещ бутон 1 Горещ бутон 2 Горещ бутон 3 Горещ бутон 4
	Функции	ЯркостСкорост на опресняванеКонтрастУлтра ниска латентностСиня светлинаЦелева точкаУ Silvanе на чернотоАСМЕзикHDR400Време за изчакване наекранното менюСупер остротаПрозрачностГамаЗаключване на екранното менюЦветова температураВьвежданеРежимАвтоматичен източникЦветово ПространствоДР форматРежим на сива тоналностШирок режим6-осово оттенъкЗадаване на горещ клавиш6-осово насищанеТадаване на горещ клавишСила на звуказАнво на черното на HDMIЗаглушаванеРежим на бързо стартиранеПрегряванеИнформацияFreeSync PremiumНулиране на всички настройкиVRB
Спецификациите се различават в зависимост от модела и/или региона.

Ръководствата и други документи за продукта Асег ще намерите на официалната страница за поддръжка на Асег.
