MANUAL DE UTILIZARE XZ272V ACER

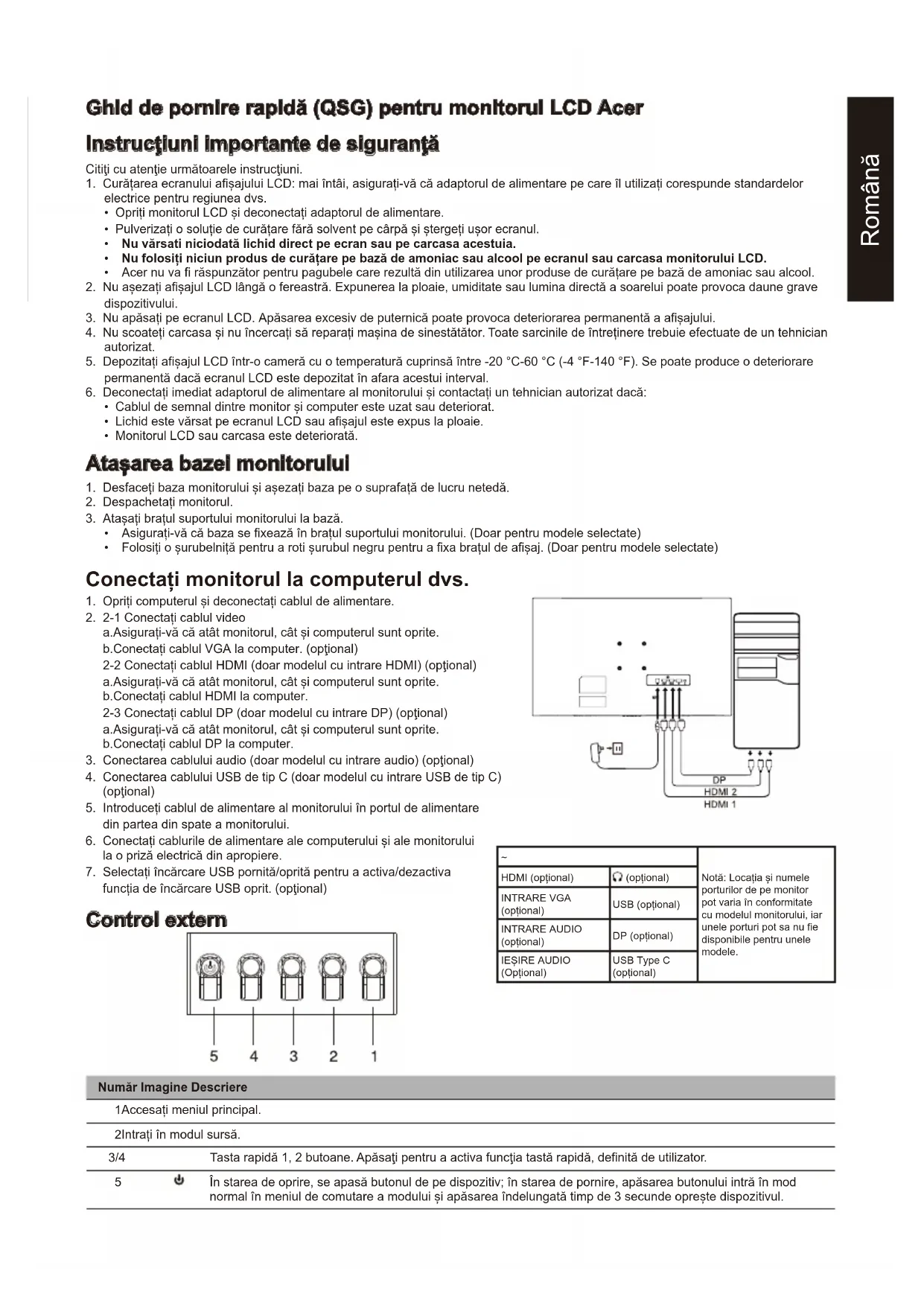

Ghld de pornire rapidă (QSG) pentru monitorul LCD Acer
Instrucțiuni importante de siguranță
Citiți cu atenție următoarele instrucțiuni.
-
Curățarea ecranului afișajului LCD: mai întâi, asigurați-vă că adaptorul de alimentare pe care îl utilizați corespunde standardelor electrice pentru regiunea dvs.
-
Opriti monitorul LCD și deconectati adaptorul de alimentare.
- Pulverizati o solutie de curătare fără solvent pe cârpă și ștergeti usor ecranul.
- Nu vârsati niciodată lichid direct pe ecran sau pe carcasa acestuia.
- Nu folositi niciun produs de curătare pe bază de amoniac sau alcool pe ecranul sau carcasa monitorului LCD.
-
Acer nu va fi răspunzător pentru pagubele care rezultă din utilizarea unor produse de curățare pe bază de amoniac sau alcool.
-
Nu așezați afișajul LCD lângă o fereastră. Expunerea la ploaie, umiditate sau lumina directă a soarelui poate provoca daune grave dispozitivului.
-
Nu apăsati pe ecranul LCD. Apăsarea excesiv de puternică poate provoca deteriorarea permanentă a afisajului.
- Nu scoateți carcasa și nu încercați să reparați mașina de sinestătător. Toate sarcinile de întreținere trebuie efectuate de un tehnician autorizat.
- Depozitați afișajul LCD într-o cameră cu o temperatură cuprinsă între -20 °C-60 °C (-4 °F-140 °F). Se poate produce o deteriorare permanentă dacă ecranul LCD este depozitat în afara acestui interval.
- Deconectati imediat adaptorul de alimentare al monitorului și contactati un tehnician autorizat dacă:
- Cablul de semnal dintre monitor și computer este uzat sau deteriorat.
- Lichid este vârsat pe ecranul LCD sau afișajul este expus la ploaie.
• Monitorul LCD sau carcasa este deteriorată
Ataşarea bazel monitorului
- Desfaceti baza monitorului și așezati baza pe o suprafață de lucru netedă.
- Despachetați monitorul.
- Ataşati bratul suportului monitorului la bază.
- Asigurati-vă că baza se fixează în brațul suportului monitorului. (Doar pentru modele selectate)
- Folositi o șurubelnită pentru a roti șurubul negru pentru a fixa bratul de afisaj. (Doar pentru modele selectate)

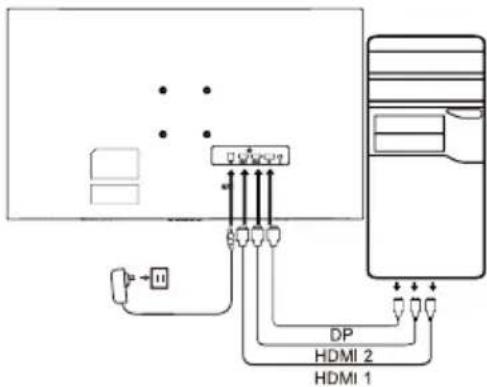

Conectați monitorul la computerul dvs.
- Opriti computerul și deconectati cablul de alimentare.
- 2-1 Conectați cablul video
a.Asigurati-vă că atât monitorul, cât și computerul sunt oprite.
b. Conectati cablul VGA la computer. (optional)
2-2 Conectați cablul HDMI (doar modelul cu intrare HDMI) (optional)
a.Asigurați-vă că atât monitorul, cât și computerul sunt oprite.
b.Conectati cablul HDMI la computer.
2-3 Conectati cablul DP (doar modelul cu intrare DP) (optional)
a.Asigurați-vă că atât monitorul, cât și computerul sunt oprite.
b.Conectați cablul DP la computer.
- Conectarea cablului audio (doar modelul cu intrare audio) (optional)
- Conectarea cablului USB de tip C (doar modelul cu intrare USB de tip C) (optional)
- Introduceți cablul de alimentare al monitorului în portul de alimentare din partea din spate a monitorului.
- Conectați cablurile de alimentare ale computerului și ale monitorului la o priză electrică din apropiere.
- Selectați încărcare USB pornită/oprită pentru a activa/dezactiva funcția de încărcare USB oprit. (opțional)

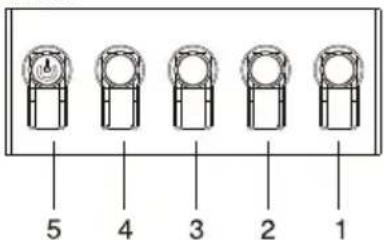

Control extern
| ~ | Notă: Locația și numele porturilor de pe monitor pot varia în conformitate cu modelul monitorului, iar unele porturi pot sa nu fie disponibile pentru unele modele. | |
| HDMI (opțional) | (opțional) | |
| INTRARE VGA (opțional) | USB (opțional) | |
| INTRARE AUDIO (opțional) | DP (opțional) | |
| IEŞIRE AUDIO (Opțional) | USB Type C (opțional) | |
Număr Imagine Descriere
| 1Accesati meniul principal. | |
| 2Intrați în modul sursă. | |
| 3/4 | Tasta rapidă 1, 2 butoane. Apăsați pentru a activa funcția tastă rapidă, definită de utilizator. |
| 5 | În starea de oprire, se apasă butonul de pe dispozitiv; în starea de pornire, apăsarea butonului intră în mod normal în meniul de comutare a modului și apăsarea îndelungată timp de 3 secunde oprește dispozitivul. |
Declaratii de reglementare și siguranță
Declaratie FCC
Acest echipament a fost testat și s-a dovedit că respectă limitele pentru un dispozitiv digital din clasa B, în conformitate cu partea 15 din Regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare atunci când echipamentul este instalat într-o zonă rezidențială. Acest echipament generează, utilizează și poate radia energie de frecvență radio și, dacă nu este instalat și utilizat în conformitate cu instrucțiunile, poate provoca interferențe la comunicațiile radio.
Cu toate acestea, nu există nicio garanție că interferența nu va apărea într-o anumită instalație. Dacă dispozitivul provoacă interferențe la recepția radio sau TV (care poate fi determinată de aparatul de comandă), utilizatorului i se recomandă să ia una sau mai multe dintre următoarele măsuri pentru a elimina interferența:
- Reajustati direcția sau poziția antenei receptorului.
- Măriți distanța dintre dispozitiv și receptor.
- Conectați alimentarea dispozitivului la o priză diferită de circuitul la care este conectat receptorul.
- Contactați distribuitorul sau un tehnician radio/TV cu experiență pentru ajutor.
Notă
Pentru a preveni deteriorarea monitorului, nu-I ridicati folosind suportul.
Notă: cablu ecranat
Toate conexiunile la alte dispositive de calcul trebuie să fie prin cabluri ecranate pentru a respecta reglementările EMC.
Notă: periferice
Doar perifericele certificate (dispozitive de intrare / ieşire, terminale, imprimante etc.) care respectă limitele clasei B trebuie conectate la dispozitiv. Utilizarea perifericelor necertificate poate provoca interferente la receptia radio și televiziune.
Notă
Orice schimbări sau modificări neaprobate în mod expres de către producător ar putea anula autoritatea utilizatorului de a opera acest produs.
Condiții de funcționare
Acest dispozitiv se conformează Părții a 15-a a Reglementărilor FCC. Utilizarea este supusă următoarelor două condiții:
(1) acest dispozitiv nu poate provoca interferențe dăunătoare și (2) acest dispozitiv trebuie să fie capabil să acepte orice interferență primită, inclusiv interferențe care pot provoca funcționări nedorite.
Notă: Utilizatori din Canada
Acest dispozitiv digital Clasa B respectă specificațiile canadiene ICES-003.
Notă explicativă referitoare la „Regulamentele privind gestionarea deșeurilor de reciclare și eliminare a produselor electrice și electronice”
Pentru o mai bună îngrijire și protejare a planetei noastre, atunci când utilizatorul nu mai are nevoie de acest produs sau la sfârșitul duratei de utilizare a produsului, vă rugăm să respectați legile și reglementările naționale privind reciclarea deșeurilor de produse electrice și electronice și să-l reciclați prin intermediul producătorilor locali cu recunoașterea națională a calificărilor de reciclare.
Abandonarea deșeurilor de echipamente pentru utilizatorii casnici din UE
Acest simbol pe produs sau pe ambalajul său indică faptul că produsul nu trebuie aruncat cu alte deșeuri menajere. Atunci când aruncați dispozitivele folosite, este responsabilitatea dvs. să-l aduceți într-un punct de colectare care reciclează echipamentele electrice și electronice folosite. Colectarea separată și reciclarea dispozitivelor folosite în momentul eliminării ajută la conservarea resurselor naturale și asigură reciclarea lor într-o manieră care protejează sănătatea umană și mediul înconjurător. Pentru mai multe informații despre punctele de reciclare pentru dispozitivele utilizate, vă rugăm să contactați biroul local al orașului, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați achiziționat produsul.
Declaratie de conformitate CE
Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și alte dispoziții relevante din Directiva EMC 2014/30/UE, Directiva privind joasa tensiune 2014/35/UE și Directiva RoHS 2011/65/UE și Directiva 2009/125/CE în ceea ce privește stabilirea unui cadru pentru stabilirea cerințelor în materie de proiectare ecologică pentru produsul energetic.
Monitorul Acer este destinat pentru afișarea video și vizuală a informațiilor obținute de pe dispozitivele electronice.
SPECIFICATII
| Panou LCD | Sistem de actionare LCD | FT color |
| Dimensiune 27"W (69 cm) | ||
| Pas pixweli 0,311 mm (H) x 0,311 mm (V) | ||
| Luminozitate 400 cd/m | ^2 (tipic) | |
| Contrast 100.000.000:1 Max (ACM) | ||
| Unghi vizualizabil 178° (H) | 178° (V) (CR=10) | |
| Timp de răspuns 1ms(VRB) | ||
| Tip panou VA | ||
| Frecvență H (oriz.) | HDMI: 31,469 - 192,692 KHzDP: 31,469 - 192,692 KHz | |
| Frecvență V (vert.) | HDMI: 48 - 165 HzDP: 48 - 165 Hz | |
| Culori afișate Culori 16,7M | ||
| Ceas punct | HDMI: 393,092 MHzDP: 393,092 MHz | |
| Rezolutie maximă | HDMI: 1920×1080 @ 165 HzDP: 1920×1080 @ 165 Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Consum de energie | Mod pornit 26 W (tipic) | |
| Modul Repaus 0,5 W (tipic) | ||
| Modul Oprit 0,3 W (tipic) | ||
| Conector de intrare | DPHDMI x2 | |
| Semnal video intrare | DPHDMI (doar model cu intrare HDMI) (optional) | |
| Difuzoare 2 W x 2 (numai la modelul cu intrare audio) (optional) | ||
| Dimensiune maximă ecran | Orizontal: 597 mmVertical: 336 mm | |
| Sursă de alimentare INTRARE: 100-240 V ~ 50/60 Hz | ||
| Considerații de mediu | Temperatură de functionare: de la 0° la 40°CTemperatură de depozitare: de la -20° la 60°CUmiditate în stare de functionare: de la 20% la 80% | |
| Dimensiuni | 611 (L) x 405-525 (H) x 234 (D) mm | |
| Greutate (netă) | 4,6 kg (net) | |
| Specificațiile mecanismului | Înclinare: de la -5° la +25°Rotire: +/- 180°Reglare pe înălțime: 120 mmPivotare: NUSuport cu picior detașabil: Da | |
| Controale externe | Comutator/Butoane | Buton de alimentare Tastă fierbinte 3Tastă fierbinte 1 Tastă fierbinte 2 |
| Funcții | Luminozitate Num. rată de reîmprospătareContrast Latență ultra-joasăLumină albastră Punct țintăIntensificare albastru LimbăACM Expirare timp OSDHDR400 TransparentăSuper claritate Blocare OSDGamma IntrareTemperatură culoare Pornire automatăModuri Format DPSpatiul de culoare Mod latMod scală gri Atribuire tastă fierbinteNuanță pe 6 axe DDC/CISaturație pe 6 axe Nivel de negru HDMIVolum Mod pornire rapidăVolum Închide sunetul InformațiiEpuizare Resetați toate setărileFreeSync Premium VRB | |
| Specificațiile variază în funcție de model și/sau de regiune. | ||
Puteți găsi manuale și alte documente pentru produsul dvs. Acer pe site-ul web oficial de asistență Acer.
