РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XZ272V ACER

Краткое руководство пользователя к монитору с ЖК-дисплеем Асет

Важные правила техники безопасности

Внимательно прочитайте настоящие инструкции.

1. Очистка экрана ЖК-дисплея: сперва убедитесь, что вы пользуетесь блоком питания, который соответствует параметрам электросети в вашем регионе.

2. Выключите монитор и выньте вилку из розетки.

3. Нанесите очищающий раствор без растворителя на ткань и мягко протрите экран.
4. Ни в коем случае не наносите жидкость непосредственно на экран или его корпус.

5. Не используйте очистители на основе аммиака или спирта для чистки монитора или его корпуса.
   • Асег не несет ответственности за повреждения, вызванные применением очистителей на основе аммиака или спирта.

6. Не ставьте ЖК-дисплей рядом с окном. Устройство может быть серьезно повреждено, если подвернется воздействию осадков, влаги или прямых солнечных лучей.

7. Не давите на экран. Чрезмерное давление на экран может привести к его повреждению без возможности восстановления.

8. Не снимайте корпус и не пытайтесь отремонтировать устройство самостоятельно. Все работы по техобслуживанию должны выполняться уполномоченными техническими специалистами.
9. Храните ЖК-дисплей в помещении с температурой от -20°C до 60°C. Нарушение этих требований может привести к повреждению дисплея без возможности его восстановления.
10. В следующих случаях немедленно отключите монитор от сети питания и обратитесь к уполномоченному техническому специалисту:

- Сигнальный кабель между монитором и компьютером изношен или поврежден.

- На ЖК-дисплей пролилась жидкость или попала дождевая вода.

• Поврежден монитор или его корпус.

Установка подставки монитора

1. Распакуйте подставку и поместите ее на ровную рабочую поверхность.
2. Распакуйте монитор.
3. Прикрепите к подставке кронштейн.

• Убедитесь в том, что подставка и кронштейн совмещены. (Только для некоторых моделей)

• С помощью отвертки черными винтами прикрепите кронштейн к дисплею. (Только для некоторых моделей)

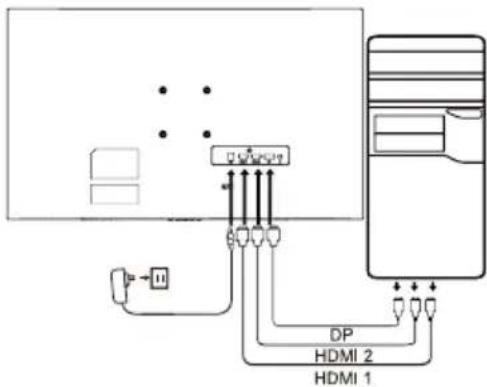

Подключение монитора к компьютеру

1. Выключите компьютер и выньте вилку из розетки.

2. 2-1. Подключите видеокабель
   а.Убедитесь, что питание монитора и компьютера отключено.
   b.Подключите кабель VGA к компьютеру. (дополнительно)
   2-2. Подключите HDMI-кабель (только для модели с входом HDMI) (дополнительно)
   a.Убедитесь, что питание монитора и компьютера отключено. b.Подключите кабель HDMI к компьютеру.
   2-3. Подключите кабель DP (только для моделей с входом DP) (дополнительно)
   a.Убедитесь, что питание монитора и компьютера отключено. b.Подключите кабель DP к компьютеру.

3. Подключите аудиокабель (только для моделей с аудиовходом) (дополнительно)

4. Подключите кабель USB Type C (только для моделей, имеющих вход USB Type C) (дополнительно)
5. Подключите кабель питания монитора к порту питания на задней панели устройства.
6. Подключите шнуры питания компьютера и монитора к электрической розетке.
7. Выберите ВКЛ/ВЫКЛ зарядки через порт USB при выключенном питании для включения/выключения этой функции. (дополнительно)

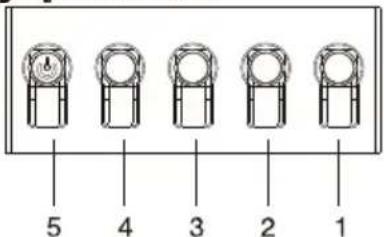

Внешное управление

5 4 3 2 1

~		Примечание: Размещениеи названия разъемов намониторе могут отличатьсяв зависимости от модели.Некоторые разъемы могутбыть недоступны длянекоторых моделей.
HDMI (опционально)	(опционально)
VGA IN (опционально)	USB(опционально)
AUDIO IN(опционально)	DP(опционально)
AUDIO OUT(опционально)	USB Type C(опционально)

Номер Изображ. Описание

1Перейдите в главное меню.
2Войдите в режим источника.
3/4	Горячая клавиша 1, 2 кнопки. Нажмите, чтобы активировать функцию, заданную пользователем для горячей клавиши.
5	Если устройство выключено, нажмите кнопку включения питания. Если устройство уже включено, при нажатии этой кнопки выполняется вход в меню переключения режимов. Нажмите и удерживайте кнопку питания в течение 3 секунд, чтобы выключить устройство.

Заявления о соответствии нормативам и технике безопасности

Заявление о соответствии требованиям Федерального агентства по связи (FCC).

Данное оборудование прошло испытания и признано соответствующим ограничениям для цифровых устройств класса В в соответствии с Частью 15 Правил FCC. Эти ограничения призваны обеспечить разумную защиту от вредоносных помех при установке оборудования в жилой зоне. Оборудование генерирует, использует и способно излучать радиочастотную энергию, и в случае нарушения инструкций по установке и эксплуатации может создавать помехи для радиосвязи.

Однако нет гарантии, что помехи не возникнут в каких-либо конкретных случаях установки. Если устройство все же создает помех для приема теле- или радиосигнала (что можно определить по переключателю), для устранения помех рекомендуется принять следующие меры:

• Отрегулируйте направление или положение антенны приемника.
• Увеличьте расстояние между устройством и приемником.
• Подключите устройство к другому источнику питания, а не тому, к которому подключен приемник.
• Обратитесь за помощью к своему продавцу или опытному специалисту по радиотехнике или ТВ.

Примечание

Во избежание повреждения монитора не поднимайте его за кронштейн.

Примечание. Экранированный кабель

Все подключения к другим компьютерным устройствам должны выполняться с помощью экранированных кабелей с целью защиты от электромагнитных помех.

Примечание. Периферийные устройства

К устройству можно подключать только сертифицированные периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и пр.), которые соответствуют ограничениям класса. Использование несертифицированных периферийных устройств может привести к помехам для приема теле- и радиосигналов.

Примечание

Любые изменения и модификации, не одобренные в явном виде производителем, могут привести к аннулированию права на использование этого изделия.

Условия эксплуатации

Данное устройство соответствует требованиям Части 15 правил FCC. Эксплуатация устройства допускается при соблюдении следующих двух условий: (1) устройство не создает вредоносных помех; (2) устройство должно быть способным принимать любые помехи, включая те, которые могут привести к нежелательным операциям.

Примечание: Для пользователей в Канаде

Данное цифровое устройство относится к классу В и соответствует спецификациям ICES-003 Канады.

Пояснение к «Положениям об организации переработки и утилизации электрических и электронных изделий»

Если пользователю больше не требуется данное устройство, или подошел конец срока его службы, соблюдайте государственные нормативы и положения относительно переработки электрических и электронных отходов. Отдавайте их на переработку через местных производителей, обладающих возможностями переработки согласно требованиям государственного законодательства. Так вы заботитесь о своей планете и защищаете ее.

Утилизация оборудования для домашних пользователей в ЕС

Этот символ на изделии или упаковке указывает на то, что изделие не должно утилизироваться вместе с другими бытовыми отходами. При утилизации использованных устройств вы должны отнести их в пункт сбора электрического и электронного оборудования для утилизации. Отдельный сбор и утилизация использованных устройств помогают сохранять природные ресурсы и перерабатывать отходы безвредным для здоровья и окружающей среды способом. Для получения дополнительной информации о пунктах переработки использованных устройств обратитесь в муниципалитет, службу утилизации бытовых отходов или в магазин, где вы приобрели устройство.

Декларация соответствия нормам СЕ

Настоящим компания Acer Inc. заявляет, что изделие соответствует основным требованиям и применимым положениям директивы по электромагнитной совместимости 2014/30/EU, директивы о низковольтном оборудовании 2014/35/EU, директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и директивы 2009/125/EC в отношении основ установки требований экодизайна для продукции, связанной с производством электрической энергии.

Монитор Acer предназначен для воспроизведения видео и визуального отображения данных с электронных устройств.

СПЕЦИФИКАЦИИ

ЖК-панель	Главная система Цветной ЖК-дисплей TFT
	Размер Ширина 69 см
	Шаг пикселя 0,311 мм (гор.) × 0,311 мм (верт.)
	Яркость 400 кд/м	^2 (тип.)
	Контрастность Макс. 100000000:1 (ACM)
	Угол обзора 178° (гор.) 178° (верт.) (CR=10)
	Время отклика 1 мс (переменная скорость передачи в битах)
	Тип панели VA
	Частота по горизонтали	HDMI: 31,469 - 192,692 кГцDP: 31,469 - 192,692 кГц
	Частота по вертикали	HDMI: 48 - 165 ГцDP: 48 - 165 Гц
Цвета отображения 16,7 млн цветов
Синхросигнал		HDMI: 393,092 МГцDP: 393,092 МГц
Максимальное разрешение		HDMI: 1920×1080 при 165 ГцDP: 1920×1080 при 165 Гц
Plug & Play VESA DDCCI/DDC2B
Потребляемая мощность	Режим вкл. 26 Вт (стандартно)
	Спящий режим 0,5 Вт (стандартно)
	В выключенном состоянии 0,3 Вт (стандартно)
Входной разъем		DPHDMI x2
Входной видеосигнал		DPHDMI (только для моделей с входом HDMI) (опционально)
Динамики 2 Вт x 2 (только для модели с аудиовходом) (опционально)
Максимальный размер экрана		По горизонтали: 597 ммПо вертикали: 336 мм
Источник питания		BXOD: 100-240 В - 50/60 Гц
Условия окружающей среды		Рабочая температура: от 0° до 40°CТемпература хранения: от -20° до 60°CРабочая влажность: от 20% до 80%
Размеры		611 (Ш) x 405–525 (В) x 234 (Г) мм
Вес (нетто) 4,6 кг (нетто)
Спецификации конструкции		Наклон: от -5° до +25°Разворот: +/- 180°Регулировка по высоте: 120 ммПоворот: НетОтсоединяемая нижняя подставка: да
Внешние органы управления	Переключатели/кнопки	Кнопка питания Горячая клавиша 3Горячая клавиша 1 Горячая клавиша 4Горячая клавиша 2
	Функции	Яркость Зн. частоты обн.Контрастность Сверхнизкая задержкаСиний свет Целевая точкаУсиление черного ЯзыкАСМ Вр. отобр. МенюHDR400 ПрозрачностьВысокая резкость Блокировка менюГамма ВходЦвет.темп. АвтоисточникРежимы Формат DPЦветовая схема Широкоэк.реж.Реж.градац.сер. Горячие клавиши6 цветов DDC/СІНасыщ. 6 цветов Ур. черного HDMIГромкость Реж. быст. зап.Звук выкл. ИнформацияВремя отклика Сброс всех настроекFreeSync Premium VRB
Технические характеристики зависят от модели и/или региона.

Руководства по эксплуатации и прочая документация к устройству Асег находятся на официальном веб-сайте службы поддержки Асег.
