ПОСІБНИК КОРИСТУВАЧА XZ342CUP ACER

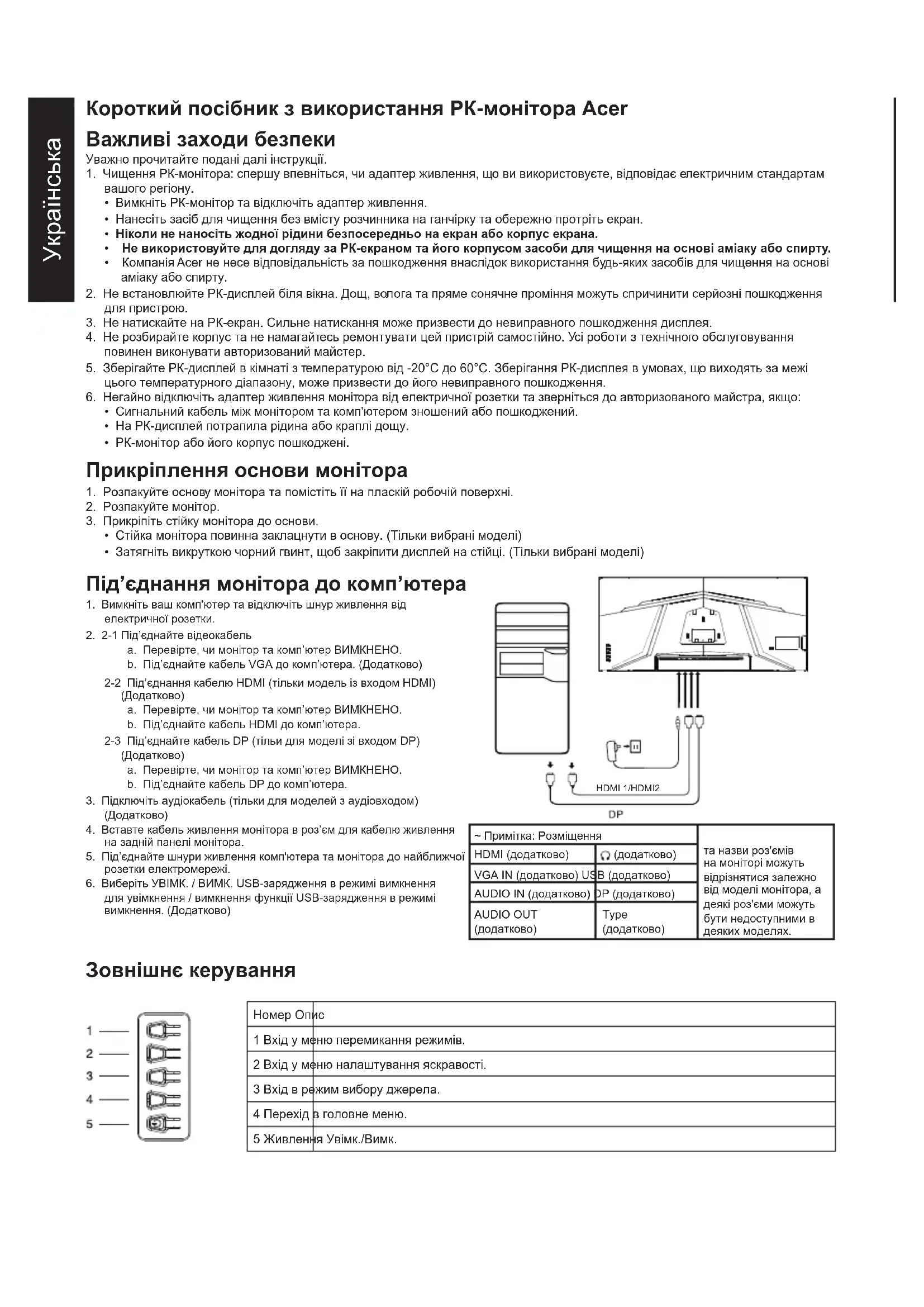

Короткий посібник з використання РК-монітора Acer

Важливі заходи безпеки

Уважно прочитайте подані далі інструкції.

1. Чищення РК-монітора: спершу впевніться, чи адаптер живлення, що ви використовуєте, відповідає електричним стандартам вашого регіону.

• Вимкніть РК-монітор та відключіть адаптер живлення.
- Нанесіть засіб для чищення без вмісту розчинника на ганчірку та обережно протріть екран.
• Ніколи не наносіть жодної рідини безпосередньо на екран або корпус екрана.
- Не використовуйте для догляду за РК-екраном та його корпусом засоби для чищення на основі аміаку або спирту.
- Компанія Асег не несе відповідальність за пошкодження внаслідок використання будь-яких засобів для чищення на основі аміаку або спирту.

1. Не встановлюйте РК-дисплей біля вікна. Дощ, волога та пряме сонячне проміння можуть спричинити серйозні пошкодження для пристрою.
2. Не натискайте на РК-екран. Сильне натискання може призвести до невиправного пошкодження дисплея.
3. Не розбирайте корпус та не намагайтесь ремонтувати цей пристрій самостійно. Усі роботи з технічного обслуговування повинен виконувати авторизований майстер.
4. Зберігайте РК-дисплей в кімнаті з температурою від -20°C до 60°C. Зберігання РК-дисплея в умовах, що виходять за межі цього температурного діапазону, може призвести до його невиправного пошкодження.

5. Негайно відключіть адаптер живлення монітора від електричної розетки та зверніться до авторизованого майстра, якщо:

6. Сигнальний кабель між монітором та комп'ютером зношений або пошкоджений.

7. На РК-дисплей потрапила рідина або краплі дощу.
8. РК-монітор або його корпус пошкоджені.

Прикріплення основи монітора

1. Розпакуйте основу монітора та помістіть її на пласкій робочій поверхні.
2. Розпакуйте монітор.

3. Прикріпіть стійку монітора до основи.

4. Стійка монітора повинна закладнути в основу. (Тільки вибрані моделі)

5. Затягніть викруткою чорний гвинт, щоб закріпити дисплей на стійці. (Тільки вибрані моделі)

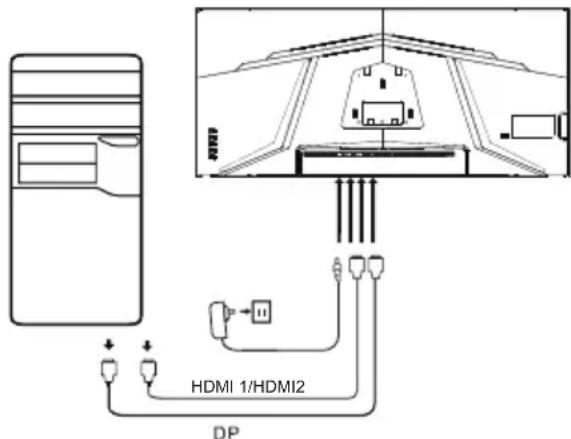

Під'єднання монітора до комп'ютера

1. Вимкніть ваш комп'ютер та відключіть шнур живлення від електричної розетки.
2. 2-1 Під'єднайте відеокабель

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте кабель VGA до комп'ютера. (Додатково)

2-2 Під'єднання кабелю HDMI (тільки модель із входом HDMI) (Додатково)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте кабель HDMI до комп'ютера.

2-3 Під'єднайте кабель DP (тільи для моделі зі входом DP) (Додатково)

а. Перевірте, чи монітор та комп'ютер ВИМКНЕНО.
b. Під'єднайте кабель DP до комп'ютера.

1. Підключіть аудіокабель (тільки для моделей з аудіовходом) (Додатково)

2. Вставте кабель живлення монітора в роз'єм для кабелю живлення на задній панелі монітора.

3. Під'єднайте шнури живлення комп'ютера та монітора до найближчої розетки електромережі.
4. Виберіть УВІМК. / ВІМК. USB-зарядження в режимі вимкнення для увімкнення / вимкнення функції USB-зарядження в режимі вимкнення. (Додатково)

HDMI 1/HDMI2 DP

~ Примітка: Розміщення		та назви роз'ємівна моніторі можутьвідрізнятися залежновід моделі монітора, адеякі роз'єми можутьбути недоступними вдеяких моделях.
HDMI (додатково)	Ω (додатково)
VGA IN (додатково) US	В (додатково)
AUDIO IN (додатково)	DP (додатково)
AUDIO OUT(додатково)	Туре(додатково)

Зовнішнє керування

Номер Опис

1 Вхід у меню перемикання режимів.

2 Вхід у меню налаштування яскравості.

3 Вхід в режим вибору джерела.

4 Перехід в головне меню.

5 Живлення Увімк./Вимк.

Регулятивні заяви та заяви щодо безпеки

Заява FCC

Даний пристрій перевірений та визнаний таким, що відповідає обмеженням для цифрових пристроїв класу В, відповідно до Частини 15 Правил FCC. Ці обмеження розроблені з метою забезпечення розумного захисту від шкідливого випромінювання пристрою, якщо він встановлюється в житловій зоні. Цей виріб генерує, використовує та може випромінювати електромагнітні хвилі. Якщо таке обладнання не встановлювати та не використовувати згідно з інструкціями, воно може створювати перешкоди для радіозв'язку.

Однак немає гарантії, що такі перешкоди не виникнуть при правильному встановленні. Якщо цей пристрій спричинює перешкоди для радіо- або телепередач (що можна встановити увімкнення та вимкненням цього пристрою), тоді для усунення перешкод рекомендуємо користувачам використати один із таких засобів:

• Змініть напрям або положення приймальної антени.
• Збільшіть відстань між цим пристроєм та приймачем.
• Підключіть шнур живлення пристрою до електричної розетки, що знаходиться в іншому електричному ланцюзі, ніж розетка, до якої підключений приймач.
• Зверніться до продавця або досвідченого радіо/телевізійного техніка за допомогою.

Примітка

Щоб уникнути пошкодження монітора, не піднімайте монітор за стійку.

Примітка: екранований кабель

Усі підключення до інших комп'ютерних пристроїв повинне відбуватися за допомогою екранованих кабелів, щоб відповідати вимогам щодо електромагнітної сумісності.

Примітка: периферія

До цього пристрою можна підключати лише сертифіковані периферійні пристрої (пристрою вводу/виводу, док-станції, принтери тощо), що відповідають обмеженням для пристроїв Класу В. Використання несертифікованих периферійних пристроїв може призводити до появи перешкод для радіо- та телепередач.

Примітка

Будь-які зміни або модифікації, що не були явно схвалені виробником, можуть призвести до втрати користувачем права використовувати цей пристрій.

Умови використання

Цей пристрій відповідає вимогам частини 15 правил FCC. Експлуатація можлива за виконання таких двох умов:

(1) цей пристрій не повинен створювати шкідливі радіоперешкоди та (2) цей пристрій повинен приймати будь-які перешкоди, включно з перешкодами, що можуть спричиняти небажані операції.

Примітка: Користувачам у Канаді

Цей цифровий пристрій Класу В відповідає канадським характеристикам ICES-003.

Пояснювальна примітка до «Вимог щодо належної переробки та утилізації використаного електричного та електронного обладнання».

3 метою плекання та захисту нашої планети, коли у вашого пристрою вичерпається термін експлуатації або він не буде вам більше потрібен, будь ласка, дотримуйтесь національного законодавства та приписів щодо переробки електричних та електронних пристроїв та переробляйте їх у місцевих виробників, що мають для цього відповідні засоби.

Утилізація використаного обладнання користувачами з ЄС

Цей значок на виробі або на упакуванні вказує, що цей виріб забороняється утилізувати разом з іншим побутовим сміттям. Під час утилізації використаних пристроїв ви повинні принести на збірний пункт, що займається переробкою використаного електричного та електронного обладнання. Роздільний збір та утилізація використаних пристроїв допомагає зберегти природні ресурси та дозволяє переробити їх у безпечний для здоров'я людей та довкілля спосіб. За детальною інформацією щодо пунктів збору та переробки використаних виробів звертайтесь у ваше місцеве муніципальне управління, в службу з утилізації побутових відходів або в магазин, де був придбаний даний виріб.

Декларація щодо відповідності нормативам ЄС

Цим компанія Асег заявляє, що цей РК-монітор відповідає основним вимогам та іншим відповідним положенням Директиви з електромагнітної сумісності 2014/30/EU, Директиви з низьковольтного електрообладнання 2014/35/EU, Директиви RoHS 2011/65/EU з обмеження використання деяких небезпечних речовин та Директиви 2009/125/EC з метою створення основи для встановлення вимог до екодизайну продукції, що використовує електроенергію.

Монітор Асег призначений для відображення відео та візуальної інформації з електронних пристроїв.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

РК-панель	Система приводу Кольоровий TFT PK-дисплей
	Розмір 34"W (87 см)
	Крок пікселя 0,232 мм (Г) × 0,232 мм (В)
	Яскравість 400 кд/м2 (типовф)
	Контрастність 100 000 000:1 (ACM)
	Кут огляду 178° (Г) 178° (В) (CR=10)
	Час відгуку 1 мс (VRB)
	Тип панелі VA
	Частота по горизонталі	HDMI: 31,469-150,849 кГцDP: 31,469-217,320 кГц
	Частота по вертикалі	HDMI: 48-100 ГцDP: 48-144 Гц
Відображувані кольори 16,7 млн. кольорів
Синхросигнал		HDMI: 530,989 МГцDP: 799,740 МГц
Максимальна роздільна здатність		HDMI: 3440×1440 @ 100 ГцDP: 3440×1440 @ 144 Гц
Стандарт Plug & Play VESA DDCCI/DDC2B
Енергоспоживання	Робочий режим 39 Вт (типово)
	Режим сну 0,5 Вт (типово)
	Режим вимкнення 0,3 Вт (типово)
Вхідний роз'єм		DPHDMI ×2
Вхідний відеосигнал		DPHDMI (тільки для моделей із входом HDMI) (опціонально)
Динаміки 2 Вт X 2 (тільки для моделей з аудіовходом) (опціонально)
Максимальний розмір екрана		По горизонталі: 797 ммПо вертикалі: 334 мм
Джерело живлення ВХІД: 100-240 В~ 50/60 Гц
Умови довкілля		Температура експлуатації: від 0° до 40°CТемпература зберігання: від -20° до 60°CВідносна вологість повітря під час експлуатації: від 20% до 80%
Розміри		806 (Ш) x 462~592 (В) x 269 (Г) мм
Маса (нетто)		7,6 кг (нетто)
Механічні характеристики		Нахил: від - 5° до +35°Обертання: 360°Регулювання висоти: 130±5 ммКолонка: НіЗнімна підставка ніжки: Так
Зовнішні засобикерування	Перемикач/кнопки	Кнопка живлення Гаряча клавіша 3Гаряча клавіша 1 Гаряча клавіша 2 Гаряча клавіша 4
	Функції	Яскравість МоваКонтрастність Тайм-аут менюСинє світло ПрозорістьПідсилення чорного Блокування менюАСМ ВхідHDR400 Автоматичний вибір джерелаСуперрізкість Формат DPГамаКолірна температура Широкий режимРежими Призначення гарячих клавішПростору Кольорів ДDC/СІРівень чорного HDMIРежим швидкого запускуВідтінок 6 осей ІнформаціяНасичення 6 осей Скинути всі налаштуванняГучність Вимкнення звуку

Посібники та інша документація до пристрою Асег знаходяться на офіційному вебсайті підтримки компанії Асег.
