使用説明書 XZ342CUP ACER

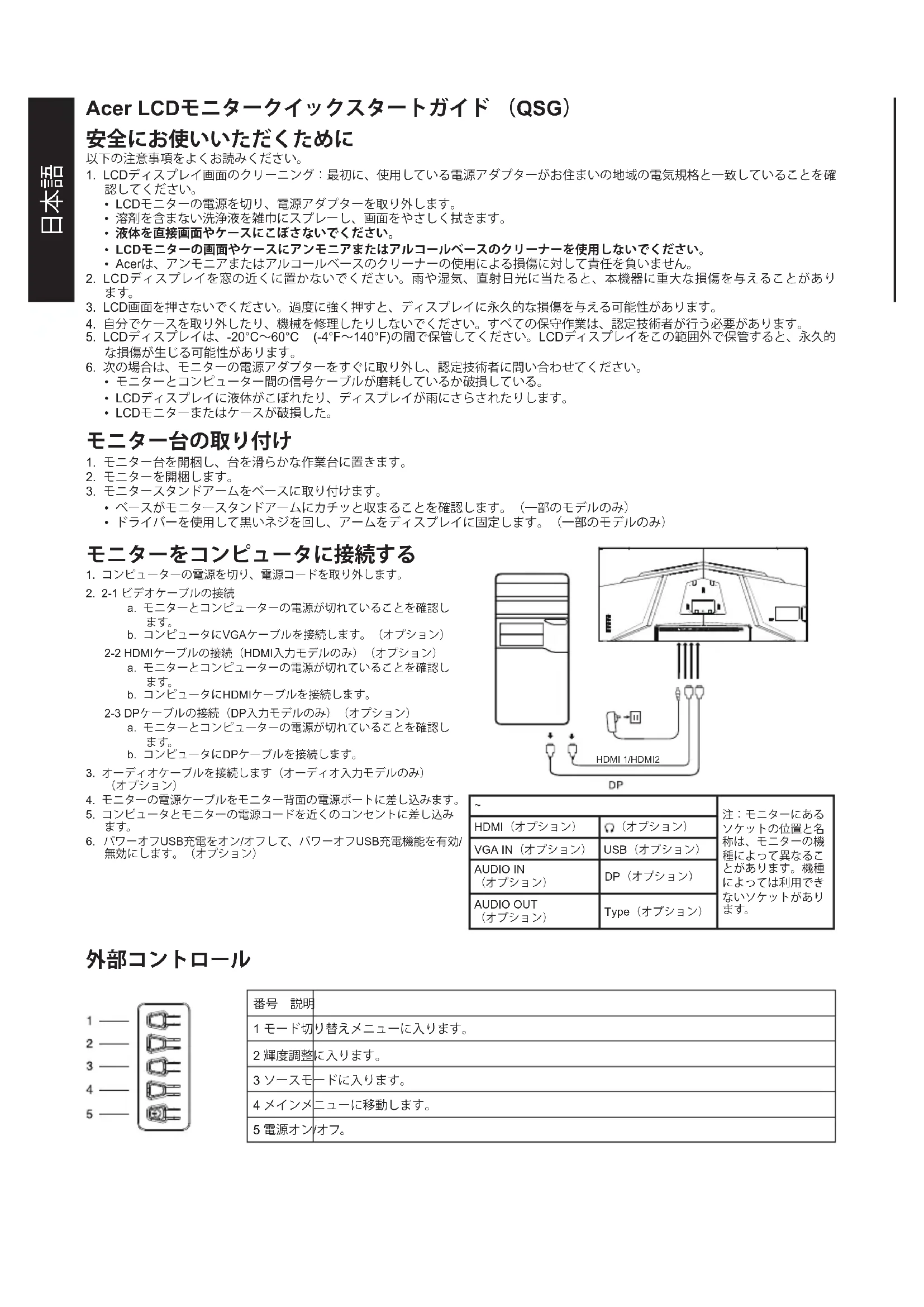

Acer LCDモニタークイックスタートガイド (QSG)

安全にお使いいただくために

以下の注意事項をよくお読みください。

1. LCDディスプレイ画面のクリーニング：最初に、使用している電源アダプターがお住まいの地域の電気規格と一致していることを確認してください。
2. LCDモニターの電源を切り、電源アダプターを取り外します。
3. 溶剤を含まない洗浄液を雑巾にスプレーし、画面をやさしく拭きます。
4. 液体を直接画面やケースにこぼさないでください。
5. LCDモニターの画面やケースにアンモニアまたはアルコールベースのクリーナーを使用しないでください。
6. Acerは、アンモニアまたはアルコールベースのクリーナーの使用による損傷に対して責任を負いません。
7. LCDディスプレイを窓の近くに置かないでください。雨や湿気、直射日光に当たると、本機器に重大な損傷を与えることがあります。
8. LCD画面を押さないでください。過度に強く押すと、ディスプレイに永久的な損傷を与える可能性があります。
9. 自分でケースを取り外したり、機械を修理したりしないでください。すべての保守作業は、認定技術者が行う必要があります。
10. LCDディスプレイは、-20℃～60℃ (-4°F～140°F)の間で保管してください。LCDディスプレイをこの範囲外で保管すると、永久的な損傷が生じる可能性があります。
11. 次の場合は、モニターの電源アダプターをすぐに取り外し、認定技術者に問い合わせてください。
12. モニターとコンピューター間の信号ケーブルが磨耗しているか破損している。
13. LCDディスプレイに液体がこぼれたり、ディスプレイが雨にさらされたりします。
14. LCDモニターまたはケースが破損した。

モニター台の取り付け

1. モニター台を開梱し、台を滑らかな作業台に置きます。
2. モニターを開梱します。
3. モニタースタンドアームをベースに取り付けます。

- ベースがモニタースタンドアームにカチッと収まることを確認します。（一部のモデルのみ）

- ドライバーを使用して黒いネジを回し、アームをディスプレイに固定します。（一部のモデルのみ）

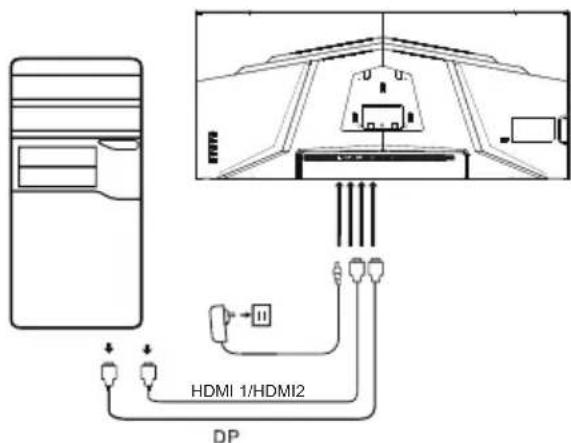

モニターをコンピュータに接続する

1. コンピューターの電源を切り、電源コードを取り外します。
2. 2-1 ビデオケーブルの接続

a. モニターとコンピューターの電源が切れていることを確認します。
b. コンピュータにVGAケーブルを接続します。(オプション)

2-2 HDMIケーブルの接続（HDMI入力モデルのみ）（オプション）

a. モニターとコンピューターの電源が切れていることを確認します。
b. コンピュータにHDMIケーブルを接続します。

2-3 DPケーブルの接続（DP入力モデルのみ）（オプション）

a. モニターとコンピューターの電源が切れていることを確認します。
b. コンピュータにDPケーブルを接続します。

1. オーディオケーブルを接続します（オーディオ入力モデルのみ）(オプション)
2. モニターの電源ケーブルをモニター背面の電源ポートに差し込みます。
3. コンピュータとモニターの電源コードを近くのコンセントに差し込みます。
4. パワーオフUSB充電をオン/オフして、パワーオフUSB充電機能を有効/無効にします。（オプション）

HDMI 1/HDMI2 DP

~		注:モニターにあるソケットの位置と名称は、モニターの機種によって異なることがあります。機種によっては利用できないソケットがあります。
HDMI(オプション)	(オプション)
VGA IN(オプション)	USB(オプション)
AUDIO IN(オプション)	DP(オプション)
AUDIO OUT(オプション)	Type(オプション)

外部コントロール

番号 説明
1 モード切り替えメニューに入ります。
2 輝度調整に入ります。
3 ソースモードに入ります。
4 メインメニューに移動します。
5 電源オン/オフ。

規制および安全に関する声明

FCC声明

本機器は、FCC規則の第15条に従って、クラスBのデジタル機器の制限に準拠することがテストによって確認されています。これらの制限は、住宅に設置する際に有害な電波障害から適切に保護することを目的としています。この装置は、無線周波数帯域のエネルギーを発生、利用するものであり、これを放射する可能性もあります。取扱説明書の指示に従って設置および利用しない場合、無線通信に有害な電波障害を引き起こすおそれがあります。

ただし、特定の設置方法において電波障害が発生しないという保証はありません。本機器がラジオやテレビの受信に有害な電波障害をもたらしていると判断される場合（スイッチギアにより決定可能）、ユーザーは電波障害を是正するために次の1つ以上の対策を講じることをお勧めします。

• 受信機アンテナの方向または位置を再調整します。
• 本機器と受信機の間の距離を長くします。
• 本機器の電源を、受信機が接続されている回路とは異なる電源コンセントに接続します。
• 販売店または経験豊富なラジオ/テレビ技術者にお問い合わせください。

注

モニターの損傷を防ぐため、スタンドを使用してモニターを持ち上げないでください。

注：シールドケーブル

他のコンピューティング機器へのすべての接続は、EMC規制に準拠して、シールドケーブルを介する必要があります。

注：周辺機器

クラスBの制限を満たす認定周辺機器（入力/出力機器、端末、プリンターなど）のみをデバイスに接続する必要があります。認定されていない周辺機器を使用すると、ラジオやテレビに電波障害をもたらす可能性があります。

注

メーカーによって明示的に承認されていない変更または修正を行うと、この製品を操作するユーザーの権限が無効になる場合があります。

動作条件

本機器はFCC規則の第15条に準拠しています。本装置を操作する際には、次の2条件を満たす必要があります。（1）本機器は有害な電波障害を引き起こすことはありません。（2）本機器は、望ましくない動作を引き起こす可能性のある電波障害を含め、受信した電波障害を受け入れる必要があります。

注：カナダに居住するユーザー

このクラスBデジタル機器は、カナダのICES-003仕様に準拠しています。

「廃電気電子製品のリサイクルと廃棄の管理に関する規制」に関する説明

本製品または本製品の寿命により本製品が不要になったときは、地球環境を保護するために、電気および電子製品廃棄物のリサイクルに関する国内法および規制を遵守してください。また、国家認定リサイクル資格を持つ地域のメーカーを通じてリサイクルしてください。

廃機器の廃棄（EUの家庭ユーザー）

製品またはパッケージにあるこの記号は、製品を他の家庭ごみと一緒に廃棄してはならないことを示します。使用済みの機器を廃棄する場合、使用済みの電気および電子機器をリサイクルする回収場所に持ち込むことはお客様の責任です。使用済み機器は廃棄時に分別して回収およびリサイクルすることによって、天然資源の保全に役立ち、人間の健康や環境を守るために確実にリサイクルすることができます使用済み機器のリサイクル場所の詳細については、最寄りの市町村、家庭廃棄物処理サービス、または製品を購入したショップにお問い合わせください。

CE適合宣言

Acer Inc.は、エネルギー関連製品のエコデザイン要件を設定するためのフレームワークの確立に関して、このLCDモニターが、EMC指令2014/30 / EU、低電圧指令2014/35 / EU、RoHS指令2011/65 / EU、および指令2009/125 / ECの必須要件およびその他の関連規定に準拠していることを宣言します。

Acerモニターは、電子機器から取得された情報をビデオおよび視覚的に表示することを目的としています。

仕様

LCDパネル	駆動システム TFTカラーLCD
	サイズ 34インチW (87 cm)
	ピクセルピッチ	0.232 mm (水平) × 0.232 mm (垂直)
	輝度 400 cd/m2(標準)
	コントラスト 100000000:1	(ACM)
	視野角	178° (水平) 178° (垂直) (CR=10)
	反応時間 1 ms (VRB)
	パネルタイプ VA
	水平周波数	HDMI: 31.469-150.849 KHzDP: 31.469-217.320 KHz
	垂直周波数	HDMI: 48-100 HzDP: 48-144 Hz
ディスプレイカラー 1670万色
ドットクロック		HDMI: 530.989 MHzDP: 799.740MHz
最大解像度		HDMI: 3440×1440/100 HzDP: 3440×1440/144 Hz
プラグアンドプレイ VESA DDCCI/DDC2B
電力消費量	オンモード 39 W (標準)
	スリープモード 0.5 W (標準)
	オフモード 0.3 W (標準)
入力端子コネクタ		DPHDMI × 2
入力ビデオ信号		DPHDMI (HDMI入力モデルのみ) (オプション)
スピーカ 2W x 2 (オーディオ入力モデルのみ) (オプション)
最大スクリーンサイズ		水平: 797 mm垂直: 334 mm
電源 入力: 100-240 V ~ 50/60 Hz
環境的考慮		動作温度: 0° ~ 40°C保管温度: -20° ~ 60°C動作湿度: 20 ~ 80%
寸法		806 (幅) × 462~592 (高さ) × 269 (奥行き) mm
重量 (正味) 7.6 kg (正味)
機構仕様		傾き: -5° ~ +35°スイベル: 360°高さ調整: 130±5 mmビボット: なし取り外し可能フットスタンド: あり
外部コントロール	スイッチ/ボタン	電源ボタン ホットキー 3ホットキー 1 ホットキー 4ホットキー 2
	機能	輝度 言語コントラスト OSD表示時間設定ブルーライト 透明度ブラックブースト OSDロックACM 入力端子HDR400 入力信号自動検出スーパーシャープネス DPフォーマットガンマ 表示モード色温度 ホットキー割当モード DDC/CI色空間 HDMI黒レベルグレースケールモード クイックススタートモード6軸色合い 製品情報6軸飽和すべての設定をリセット音量消音反応速度表示Adaptive-SyncVRBリフレッシュレート数超低レイテンシ照準点
仕様はモデルや地域により異なります。

Acer製品のマニュアルやその他のドキュメントについては、Acer の公式サポート Web サイトを参照してください。
