XZ342CUP - Monitor ACER - Brezplačna navodila za uporabo

Vrsta izdelka	LCD monitor
Znamka	Acer
Model	XZ342CUP
Velikost zaslona	34 palcev (87 cm)
Vrsta plošče	VA
Največja ločljivost	3440×1440 @ 144 Hz (DP) / @ 100 Hz (HDMI)
Svetlost	400 cd/m² (tipično)
Kontrast	100 000 000:1 (ACM)
Odzivni čas	1 ms (VRB)
Zorni kot	178° (H) / 178° (V)
Število barv	16,7 milijona
Priključki	DP, HDMI ×2, možnosti: VGA, audio, USB
Vgrajeni zvočniki	2 W ×2 (opcijsko)
Napajanje	100-240 V ~ 50/60 Hz
Poraba električne energije (vklopljeno)	39 W (tipično)
Poraba (mirovanje)	0,5 W
Dimenzije (Š×G×V)	806 × 462~592 × 269 mm
Neto teža	7,6 kg
Nagib	-5° do +35°
Obračanje	360°
Nastavitev višine	130 ±5 mm
Odstranljivo stojalo	Da
Posebne funkcije	ACM, HDR400, Adaptive-Sync, VRB, točka ciljanja
Priporočeno čiščenje	Mehka krpa, raztopina brez topil, brez amoniaka in alkohola
Standardi skladnosti	FCC razred B, CE, RoHS, ErP

Pogosto zastavljena vprašanja - XZ342CUP ACER

Kako očistiti zaslon monitorja ACER XZ342CUP?

Izklopite monitor in izključite napajalnik. Nežno obrišite zaslon z mehko krpo, na katero ste popršili čistilno raztopino brez topil. Nikoli ne pršite tekočine neposredno na zaslon. Ne uporabljajte čistil na osnovi amoniaka ali alkohola.

Kakšne so dimenzije in teža monitorja?

Dimenzije so 806 mm (Š) x 462-592 mm (G) x 269 mm (V), neto teža pa 7,6 kg.

Kako povezati monitor z računalnikom?

Prepričajte se, da sta računalnik in monitor izklopljena. Priključite video kabel (VGA, HDMI ali DP) na računalnik in monitor. Vstavite napajalni kabel monitorja v električno vtičnico. Vklopite računalnik, nato monitor.

Kateri kabli so priloženi monitorju?

Signalni kabli (VGA, HDMI, DP) niso priloženi; so opcijski. Vključen je le napajalni kabel.

Kako nastaviti višino in nagib monitorja?

Monitor omogoča nastavitev višine od 130 ±5 mm in nagib od -5° do +35°. Za nastavitev višine enakomerno pritisnite na zgornji ali spodnji del zaslona. Za nagib držite podstavek in nežno nagnite zaslon.

Kaj storiti, če zaslon po vklopu ostane črn?

Preverite, ali je napajalni kabel pravilno priključen in ali je monitor vklopljen (indikator naj sveti). Prepričajte se, da je video kabel dobro povezan z računalnikom in monitorjem. Poskusite spremeniti vhodni vir s pomočjo gumbov na monitorju. Če težava ne izgine, se obrnite na pooblaščenega tehnika.

Kakšna je poraba električne energije monitorja?

Poraba v vklopljenem načinu je 39 W (tipično), v mirovanju 0,5 W in v izklopljenem stanju 0,3 W.

Kako aktivirati način HDR?

Pritisnite gumb za dostop do menija za spreminjanje načina (gumb 1) na nadzorni plošči. S smernimi tipkami izberite način HDR400. Potrdite izbiro.

Je monitor združljiv z nosilci VESA?

Da, monitor ima odstranljivo stojalo. Združljiv je z nosilci VESA (standard 100x100 mm). Odstranite stojalo tako, da odvijete vijake, da pritrdite monitor na ročico ali nosilec VESA.

Kje prenesti celoten priročnik za monitor ACER XZ342CUP?

Priročnik v formatu PDF lahko brezplačno prenesete s spletnega mesta notice-facile.com, tako da poiščete model XZ342CUP. Tam boste našli tudi prevode in dodatne informacije.

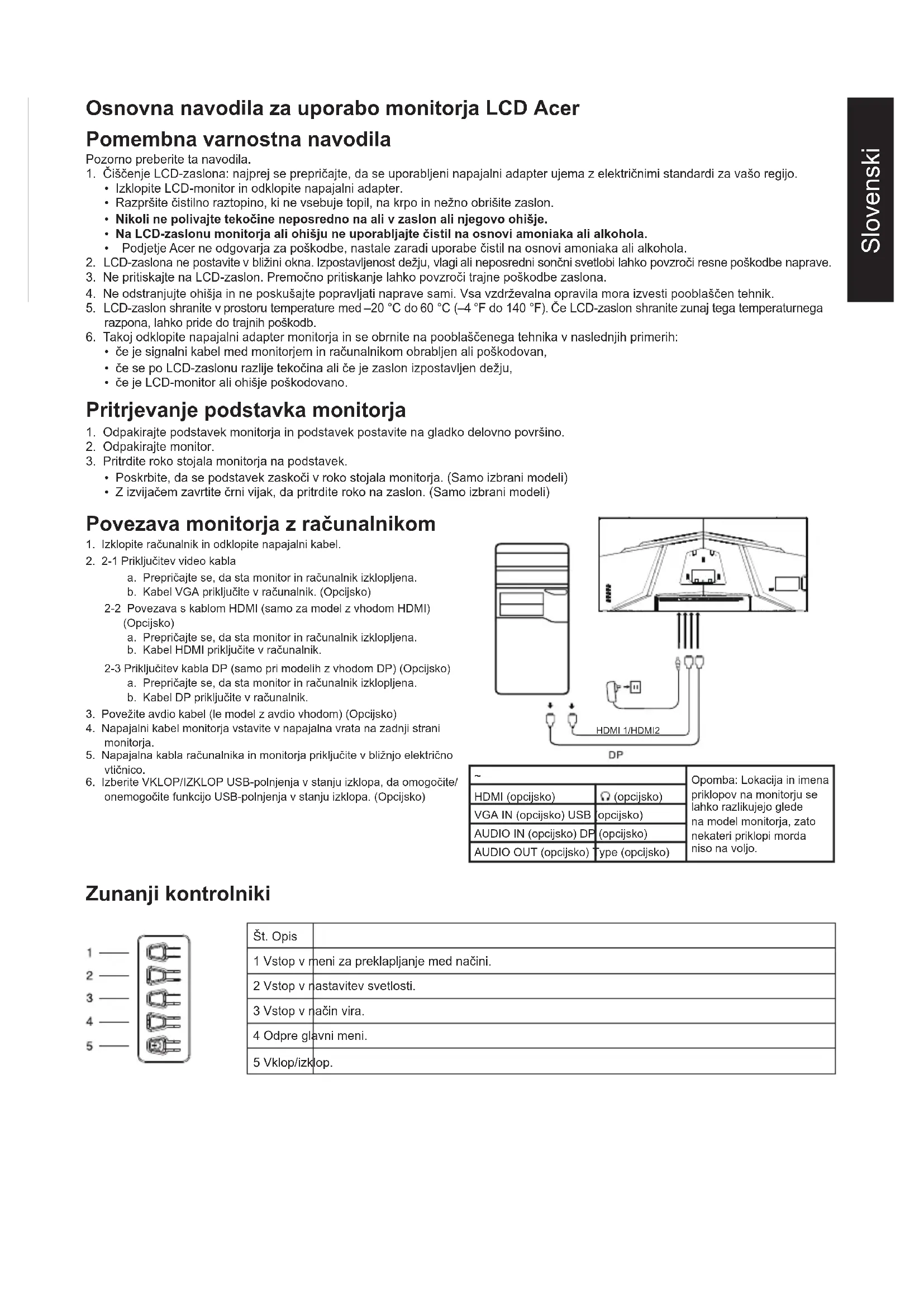

NAVODILA ZA UPORABO XZ342CUP ACER

Pomembna varnostna navodila

Pozorno preberite ta navodila.

1. Čiščenje LCD-zaslona: najprej se prepričajte, da se uporabljeni napajalni adapter ujema z električnimi standardi za vašo regijo.
2. Izklopite LCD-monitor in odklopite napajalni adapter.
3. Razpršite čistilno raztopino, ki ne vsebuje topil, na krpo in nežno obrišite zaslon.
4. Nikoli ne polivajte tekočine neposredno na ali v zaslon ali njegovo ohišje.
5. Na LCD-zaslonu monitorja ali ohišju ne uporabljajte čistil na osnovi amoniaka ali alkohola.
6. Podjetje Acer ne odgovarja za poškodbe, nastale zaradi uporabe čistil na osnovi amoniaka ali alkohola.
7. LCD-zaslona ne postavite v bližini okna. Izpostavljenost dežju, vlagi ali neposredni sončni svetlobi lahko povzroči resne poškodbe naprave.
8. Ne pritiskajte na LCD-zaslon. Premočno pritiskanje lahko povzroči trajne poškodbe zaslona.
9. Ne odstranjujte ohišja in ne poskušajte popravljati naprave sami. Vsa vzdrževalna opravila mora izvesti pooblaščen tehnik.
10. LCD-zaslon shranite v prostoru temperature med -20 ^ do 60 ^ ( -4 ^ do 140 ^ ). Če LCD-zaslon shranite zunaj tega temperaturnega razpona, lahko pride do trajnih poškodb.
11. Takoj odklopite napajalni adapter monitorja in se obrnite na pooblaščenega tehnika v naslednjih primerih:
12. će je signalni kabel med monitorjem in računalnikom obrabljen ali poškodovan,
13. će se po LCD-zaslonu razlije tekočina ali će je zaslon izpostavljen dežju,
14. će je LCD-monitor ali ohišje poškodovano.

Pritrjevanje podstavka monitorja

1. Odpakirajte podstavek monitorja in podstavek postavite na gladko delovno površino.
2. Odpakirajte monitor.
3. Pritrdite roko stojala monitorja na podstavek.

- Poskrbite, da se podstavek zaskoči v roko stojala monitorja. (Samo izbrani modeli)

- Z izvijačem zavrtite črni vijak, da pritrdite roko na zaslon. (Samo izbrani modeli)

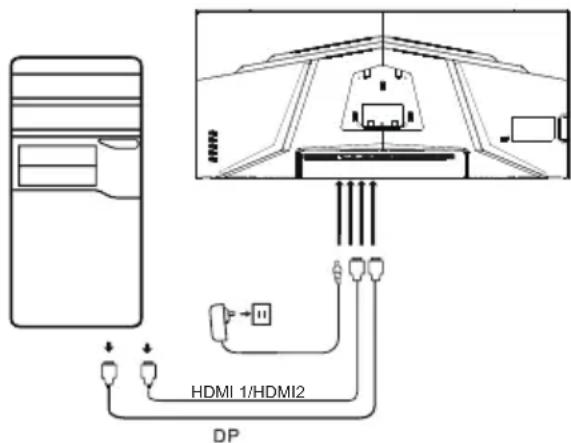

Povezava monitorja z računalnikom

1. Izklopite računalnik in odklopite napajalni kabel.
2. 2-1 Priključitev video kabla

2-3 Priključitev kabla DP (samo pri modelih z vhodom DP) (Opcijsko)

1. Povežite avdio kabel (le model z avdio vhodom) (Opcijsko)
2. Napajalni kabel monitorja vstavite v napajalna vrata na zadnji strani monitorja.
3. Napajalna kabla računalnika in monitorja priključite v bližnjo električno vtičnico.
4. Izberite VKLOP/IZKLOP USB-polnjenja v stanju izklopa, da omogočite/onemogočite funkcijo USB-polnjenja v stanju izklopa. (Opcijsko)

~		Opomba: Lokacija in imena prikloprov na monitorju se lahko razlikujejo glede na model monitorja, zato nekateri priklopi morda niso na voljo.
HDMI (opcijsko)	(opcijsko)
VGA IN (opcijsko) USB	opcijsko)
AUDIO IN (opcijsko) DP	(opcijsko)
AUDIO OUT (opcijsko)	type (opcijsko)

Zunanji kontrolniki

1

2

3

4

5

Št. Opis
1 Vstop v meni za preklapljanje med načini.
2 Vstop v nastavitev svetlosti.
3 Vstop v način vira.
4 Odpre glavni meni.
5 Vklop/izklop.

Ta oprema je bila preizkušena in se sklada z omejitvami za digitalne naprave razreda B, kot to določa 15. del pravil FCC. Te omejitve so zasnovane za zagotovitev primerne zaščite pred škodljivimi motnjami ob namestitvi opreme v stanovanjskih območjih. Ta oprema proizvaja, uporablja in lahko oddaja radiofrekvenčno energijo in će ni nameščena in uporabljena v skladu z navodili, lahko povzroča motnje v radijski komunikaciji.

Vendar pa ni možno zagotoviti, da pri določeni namestitvi ne bo prišlo do motenj. Če naprava povzroča škodljive motnje sprejemu radijskega ali televizijskega signala, kar se lahko ugotovi z izključitvijo in vključitvijo stikalne naprave, priporočamo uporabniku, da poskuša preprečiti motnje z enim od naslednjih ukrepov:

- Prestavite ali preusmerite anteno sprejemnika.

• Povečajte razdaljo med napravo in sprejemnikom.
• Napravo priključite v vtičnico, ki je priključena na drug tokokrog kot sprejemnik.
• Posvetujte se s prodajalcem ali izkušenim strokovnjakom za radio ali televizijo.

Opomba

Da preprečite poškodbe monitorja, ga ne dvigujte za stojalo.

Opomba: oklopljen kabel

Za vse priključitve na druge računalniške naprave morajo biti uporabljeni oklopljeni kabli, da se zagotovi skladnost s predpisi glede elektromagnetne združljivosti (EMC).

Opomba: zunanje naprave

Na napravo lahko priključite samo odobrene zunanje naprave (vhodne/izhodne naprave, terminale, tiskalnike itd.), ki izpolnjujejo omejitve razreda B. Uporaba neodobrenih zunanjih naprav lahko povzroči motnje v radijskem ali televizijskem sprejemu.

Opomba

Morebitne spremembe ali prilagoditve, ki jih ni izrecno odobril proizvajalec, lahko izničijo uporabnikovo dovoljenje za uporabo izdelka.

Delovni pogoji

Ta naprava je v skladu s 15. delom pravil FCC. Delovanje je pogojeno z dvema sledečima pogojema: (1) naprava ne sme povzročati škodljivih motenj in (2) naprava mora biti zmožna sprejeti motnje, ki jih prejme, vključno z motnjami, ki lahko povzročijo neželeno delovanje.

Opomba: Kanadski uporabniki

Ta digitalna naprava razreda B je skladna s specifikacijami kanadskega standarda ICES-003.

Za boljšo skrb za naš planet in njegovo zaščito, ko tega izdelka ne potrebujete več ali ko se izteče njegova življenjska doba, ravnajte v skladu z nacionalnimi zakoni in predpisi o recikliranju odpadnih električnih in elektronskih izdelkov ter izdelek reciklirajte preko lokalnih proizvajalcev z nacionalno priznanimi kompetencami za recikliranje.

Opuščanje odpadne opreme za gospodinjske uporabnike v EU

Ta simbol na izdelku ali njegovi embalaži pomeni, da izdelka ne smete zavreči med druge gospodinjske odpadke. Ob odstranjevanju uporabljenih naprav je vaša odgovornost, da napravo prinesete na zbirno točko za recikliranje uporabljene električne in elektronske opreme. Ločeno zbiranje in recikliranje uporabljenih naprav pomaga ohranjati naravne vire in zagotavlja, da so reciklirane na način, ki varuje zdravje ljudi in okolje. Za več informacij o točkah za recikliranje uporabljenih naprav se obrnite na lokalni mestni urad, službo za odlaganje gospodinjskih odpadkov ali prodajalno, v kateri ste kupili izdelek.

Izjava o skladnosti CE

Acer Inc. izjavlja, da je ta LCD-monitor v skladu z bistvenimi zahtevami in drugimi ustreznimi določbami Direktive EMC 2014/30/EU, Direktive o nizki napetosti 2014/35/EU ter direktive RoHS 2011/65/EU in Direktive 2009/125/ES v zvezi z vzpostavitvijo okvira za določitev zahtev za okoljsko primerno zasnovo izdelkov, povezanih z energijo.

Monitor Acer je namenjen za video in vizualni prikaz informacij, pridobljenih z elektronskih naprav.

SPECIFIKACIJE

LCD-zaslon	Krmilni sistem TFT barvni LCD
	Velikost 34"W (87cm)
	Razmik med slikovnimi pikami	0,232 mm (V) x 0,232 mm (N)
	Svetlost 400 cd/m2 (običajno)
	Kontrast 100000000:1 (ACM)
	Kot gledanja 178° (V) 178° (N) (CR=10)
	Odzivni čas 1 ms (VRB)
	Vrsta zaslona VA
	Vodoravna frekvenca	HDMI: 31,469-150,849 KHzDP: 31,469-217,320 KHz
	Navpična frekvenca	HDMI: 48-100 HzDP: 48-144 Hz
Prikazane barve 16,7 milj. barv
Takt osvetlitve slikovnih pik		HDMI: 530,989 MHzDP: 799,740 MHz
Največja ločljivost		HDMI: 3440×1440 pri 100 HzDP: 3440×1440 pri 144 Hz
Prepoznavanje opreme VESA DDCCI/DDC2B
Poraba energije	Vklopljen 39 W (običajno)
	Način mirovanja 0,5 W (običajno)
	Izklopljen 0,3 W (običajno)
Vhodni priključki		DPHDMI × 2
Vhodni videosignal		DPHDMI (samo model z vhodom HDMI) (izbirno)
Zvočnika 2 W x 2 (samo pri modelih z vhodom avdio) (izbirno)
Največja velikost zaslona		Vodoravno: 797 mmNavpično: 334 mm
Vir napajanja VHODNI: 100–240 V ~ 50/60 Hz
Delovno okolje		Temperatura delovanja: 0° do 40°CTemperatura shranjevanja: -20° do 60°CDelovna vlažnost: 20 % do 80%
Dimenzije		806 (Š) x 462~592 (V) x 269 (G) mm
Teža (neto)		7,6kg (neto)
Specifikacije mehanizma		Nagib: -5° do +35°Nagib levo/desno: 360°Prilagoditev višine: 130±5 mmVrtenje: NeSnemljivo stojalo: Da
Zunanji kontrolniki	Stikala/gumbi	Tipka za vklopBližnjična tipka 1Bližnjična tipka 2Bližnjična tipka 3Bližnjična tipka 4
	Funkcije	SvetlostKontrastModra svetlobaOkrepitev črne barveACMHDR400Izjemna ostrinaGamaBarvna temperaturaNačiniBarvnega ProstoraNačin sivinske lestvice6-osni odtenek6-osna nasičenostGlasnostNemoOverdrivePrilagodljiva sinhronizacijaVRBŠt. hitrosti osveževanjaIzjemno nizka zakasnitevKrižecJezikČas izklopa zaslonskega menijaProsojnostZaklep OSDVhodSamod. virOblika DPŠirokozaslonski načinDodelitev bližnjične tipkeDDC/CIRaven črne barve HDMINačin hitrega začetkaInformacijePonastavi vse nastavitve
Specifikacije se lahko razlikujejo glede na model in/ali regijo.
