XZ342CUP - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Acer
Model	XZ342CUP
Velikost obrazovky	34 palců (87 cm)
Typ panelu	VA
Maximální rozlišení	3440×1440 @ 144 Hz (DP) / @ 100 Hz (HDMI)
Jas	400 cd/m² (typické)
Kontrast	100 000 000:1 (ACM)
Doba odezvy	1 ms (VRB)
Pozorovací úhel	178° (H) / 178° (V)
Počet barev	16,7 milionů
Konektory	DP, HDMI ×2, možnosti: VGA, audio, USB
Integrované reproduktory	2 W ×2 (volitelně)
Napájení	100-240 V ~ 50/60 Hz
Spotřeba elektřiny (zapnuto)	39 W (typické)
Spotřeba (pohotovostní režim)	0,5 W
Rozměry (Š×H×V)	806 × 462~592 × 269 mm
Hmotnost netto	7,6 kg
Náklon	-5° až +35°
Otáčení	360°
Nastavení výšky	130 ±5 mm
Odnímatelná noha	Ano
Speciální funkce	ACM, HDR400, Adaptive-Sync, VRB, zaměřovač
Doporučené čištění	Jemný hadřík, roztok bez rozpouštědel, bez amoniaku a alkoholu
Normy shody	FCC třída B, CE, RoHS, ErP

Často kladené otázky - XZ342CUP ACER

Jak vyčistit obrazovku monitoru ACER XZ342CUP?

Vypněte monitor a odpojte napájecí adaptér. Jemně otřete obrazovku měkkým hadříkem, na který jste nastříkali čisticí roztok bez rozpouštědel. Nikdy nestříkejte kapalinu přímo na obrazovku. Nepoužívejte čističe na bázi amoniaku nebo alkoholu.

Jaké jsou rozměry a hmotnost monitoru?

Rozměry jsou 806 mm (Š) x 462-592 mm (H) x 269 mm (V) a hmotnost netto je 7,6 kg.

Jak připojit monitor k počítači?

Ujistěte se, že počítač i monitor jsou vypnuté. Připojte video kabel (VGA, HDMI nebo DP) k počítači a monitoru. Zasuňte napájecí kabel monitoru do elektrické zásuvky. Zapněte počítač a poté monitor.

Jaké kabely jsou dodávány s monitorem?

Signálové kabely (VGA, HDMI, DP) nejsou součástí dodávky; jsou volitelné. Součástí je pouze napájecí kabel.

Jak nastavit výšku a náklon monitoru?

Monitor umožňuje nastavení výšky 130 ±5 mm a náklon od -5° do +35°. Pro nastavení výšky vyvíjejte rovnoměrný tlak na horní nebo spodní část obrazovky. Pro naklonění držte základnu a jemně nakloňte obrazovku.

Co dělat, když obrazovka po zapnutí zůstane černá?

Zkontrolujte, zda je napájecí kabel správně zapojen a monitor je zapnutý (kontrolka musí svítit). Ujistěte se, že video kabel je dobře připojen k počítači i monitoru. Zkuste změnit vstupní zdroj pomocí tlačítek na monitoru. Pokud problém přetrvává, kontaktujte autorizovaného technika.

Jaká je spotřeba elektřiny monitoru?

Spotřeba v zapnutém režimu je 39 W (typické), v pohotovostním režimu 0,5 W a při vypnutí 0,3 W.

Jak aktivovat režim HDR?

Stiskněte tlačítko pro přístup k nabídce změny režimu (tlačítko 1) na ovládacím panelu. Pomocí navigačních tlačítek vyberte režim HDR400. Potvrďte výběr.

Je monitor kompatibilní s držáky VESA?

Ano, monitor má odnímatelnou nohu. Je kompatibilní s držáky VESA (standard 100x100 mm). Odstraňte nohu odšroubováním šroubů a upevněte monitor na rameno nebo držák VESA.

Kde stáhnout kompletní návod k monitoru ACER XZ342CUP?

Můžete si zdarma stáhnout návod ve formátu PDF na stránce notice-facile.com vyhledáním modelu XZ342CUP. Najdete zde také překlady a doplňující informace.

NÁVOD K OBSLUZE XZ342CUP ACER

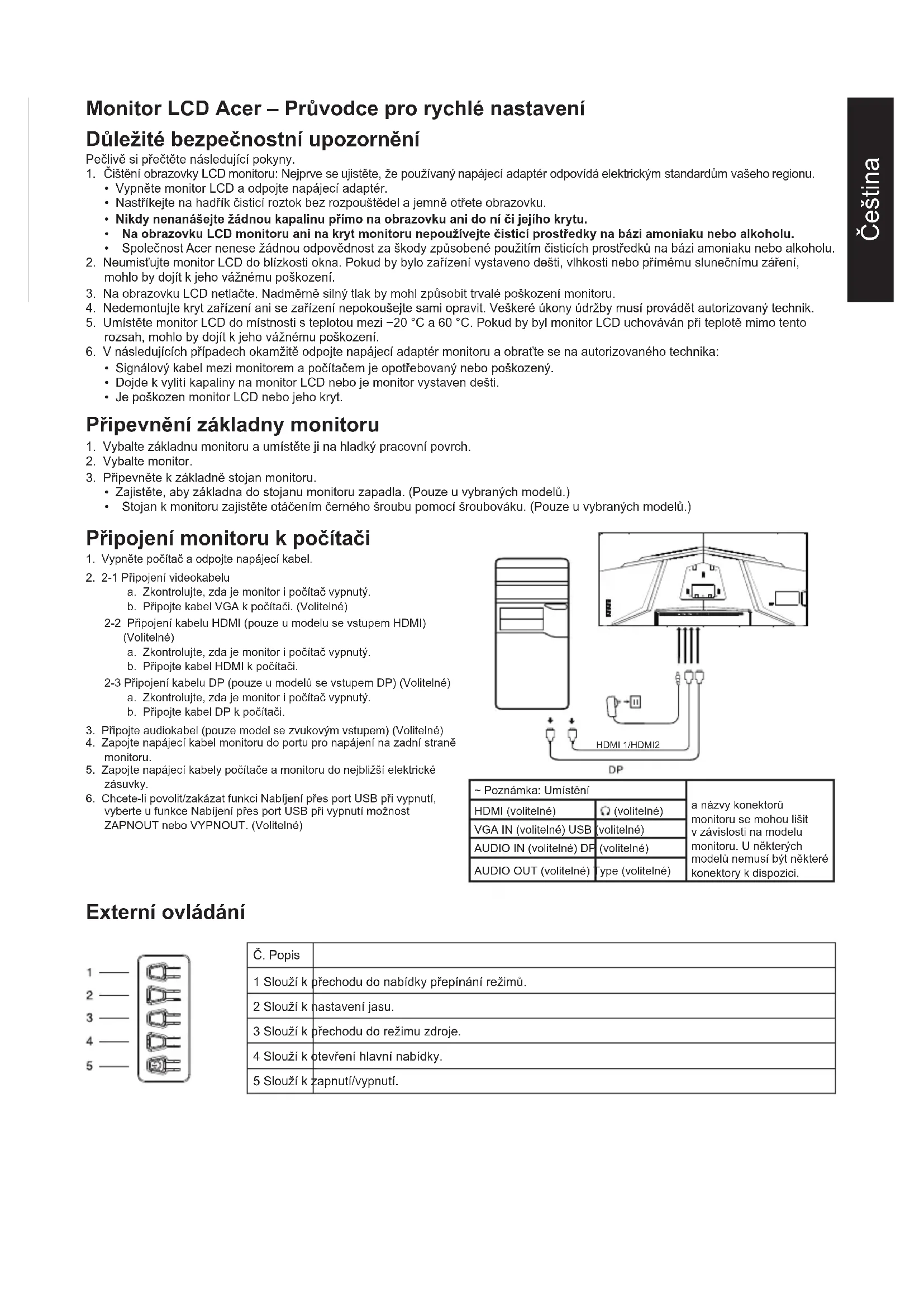

Monitor LCD Acer – Průvodce pro rychlé nastavení

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Čištění obrazovky LCD monitoru: Nejprve se ujistěte, že používaný napájecí adaptér odpovídá elektrickým standardům vašeho regionu.

2. Vypněte monitor LCD a odpojte napájecí adaptér.

3. Nastřikejte na hadřík čisticí roztok bez rozpouštědel a jemně otřete obrazovku.
4. Nikdy nenanášejte žádnou kapalinu přímo na obrazovku ani do ní či jejího krytu.
5. Na obrazovku LCD monitoru ani na kryt monitoru nepoužívejte čisticí prostředky na bázi amoniaku nebo alkoholu.

6. Společnost Acer nenese žádnou odpovědnost za škody způsobené použitím čisticích prostředků na bázi amoniaku nebo alkoholu.

7. Neumistujte monitor LCD do blízkosti okna. Pokud by bylo zařízení vystaveno dešti, vlhkosti nebo přímému slunečnímu záření, mohlo by dojít k jeho vážnému poškození.

8. Na obrazovku LCD netlačte. Nadměrně silný tlak by mohl způsobit trvalé poškození monitoru.

9. Nedemontujte kryt zařízení ani se zařízení nepokoušejte sami opravit. Veškeré úkony údržby musí provádět autorizovaný technik.
10. Umistěte monitor LCD do místnosti s teplotou mezi -20 °C a 60 °C. Pokud by byl monitor LCD uchováván při teplotě mimo tento rozsah, mohlo by dojít k jeho vážnému poškození.

11. V následujících případech okamžitě odpojte napájecí adaptér monitoru a obrat'te se na autorizovaného technika:

12. Signálový kabel mezi monitorem a počítačem je opotřebovaný nebo poškozený.

13. Dojde k vylití kapaliny na monitor LCD nebo je monitor vystaven dešti.
14. Je poškozen monitor LCD nebo jeho kryt.

Připevnění základny monitoru

1. Vybalte základnu monitoru a umístěte ji na hladký pracovní povrch.
2. Vybalte monitor.
3. Připevněte k základně stojan monitoru.

- Zajistěte, aby základna do stojanu monitoru zapadla. (Pouze u vybraných modelů.)

- Stojan k monitoru zajistěte otáčením černého šroubu pomocí šroubováku. (Pouze u vybraných modelů.)

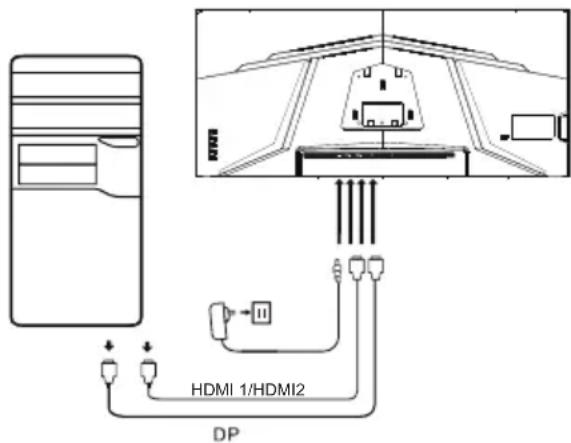

Připojení monitoru k počítači

1. Vypněte počítač a odpojte napájecí kabel.
2. 2-1 Připojení videokabelu

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel VGA k počítači. (Volitelné)

2-2 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI) (Volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel HDMI k počítači.

2-3 Připojení kabelu DP (pouze u modelů se vstupem DP) (Volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel DP k počítači.

1. Připojte audiokabel (pouze model se zvukovým vstupem) (Volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
4. Chcete-li povolit/zakázat funkci Nabíjení přes port USB při vypnutí, vyberte u funkce Nabíjení přes port USB při vypnutí možnost ZAPNOUT nebo VYPNOUT. (Volitelné)

~ Poznámka: Umístění		a názvy konektorů monitoru se mohou lišit v závislosti na modelu monitoru. U některých modelů nemusí být některé konektory k dispozici.
HDMI (volitelné)	(volitelné)
VGA IN (volitelné) USB	(volitelné)
AUDIO IN (volitelné) DP	(volitelné)
AUDIO OUT (volitelné)	Type (volitelné)

Externí ovládání

Č. Popis
1 Slouží k přechodu do nabídky přepínání režimů.
2 Slouží k nastavení jasu.
3 Slouží k přechodu do režimu zdroje.
4 Slouží k otevření hlavní nabídky.
5 Slouží k zapnutí/vypnutí.

Prohlášení o souladu se zákony a bezpečnostními předpisy

Prohlášení FCC

Toto zařízení bylo testováno a shledáno vyhovujícím v souladu s omezeními pro digitální zařízení třidy B podle části 15 předpisů komise FCC. Tato omezení jsou navržena s úmyslem poskytovat přiměřenou ochranu před nežádoucím rušením, když je zařízení instalováno v domácnostech. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii a, pokud není instalováno a používáno v souladu s pokyny, může způsobovat rušení rádiové komunikace.

Nelze však zaručit, že k rušení nebude v konkrétní instalaci docházet. Pokud zařízení způsobuje rušení rádiového nebo televizního příjmu (což lze zjistit vypnutím a zapnutím zařízení), doporučuje se, aby uživatel eliminoval rušení provedením jednoho nebo více následujících opatření:

• Nastavte jiný směr nebo polohu antény přijímače.
• Zvětšete vzdálenost mezi zařízením a přijímačem.
• Připojte zařízení do síťové zásuvky v jiném obvodu, než do kterého je připojen přijímač.
• Obratte se na prodejce nebo zkušeného rádiového/televizního technika.

Poznámka

Nezvedejte monitor za stojan, abyste zabránili poškození monitoru.

Poznámka ke stíněným kabelům

Všechna připojení k jiným počítačovým zařízením musí být provedena stíněnými kabely, aby byla dodržena shoda s předpisy EMC.

Poznámka k periferním zařízením

K zařízení se smí připojit pouze certifikovaná periferní zařízení (vstupní/výstupní zařízení, terminály, tiskárny atd.), která splňují omezení pro zařízení třídy B. Pokud byste zařízení připojili k necertifikovaným periferním zařízením, mohlo by dojít k rušení rádiového a televizního příjmu.

Poznámka

Jakékoli změny nebo úpravy, které nejsou výslovně schváleny výrobcem, mohou způsobit ztrátu oprávnění uživatele toto zařízení používat.

Provozní podmínky

Toto zařízení splňuje požadavky části 15 předpisů FCC. Provoz zařízení podléhá následujícím dvěma podmínkám: (1) Toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí být schopné akceptovat jakékoli přijímané rušení včetně rušení, které může být příčinou nežádoucí činnosti.

Poznámka: Uživatelé v Kanadě

Toto digitální zařízení třídy B vyhovuje kanadské normě ICES-003.

Vysvětlivka týkající se předpisů o nakládání s odpadními elektrickými a elektronickými zařízeními a o jejich recyklaci a likvidaci

K zajištění lepší péče o naši planetu a k její ochraně dodržujte na konci životnosti zařízení národní zákony a předpisy týkající se recyklace elektrických a elektronických odpadních zařízení a využijte k recyklaci zařízení místní výrobce, kteří mají v daném státě uznávané oprávnění k recyklování.

Likvidace odpadních zařízení uživateli v domácnostech v EU

Tento symbol na výrobku nebo na jeho balení označuje, že se výrobek nesmí likvidovat společně s ostatním komunálním odpadem. Při likvidaci použitého zařízení je vaší povinností jej zanést do sběrného dvoru, který se zaměřuje na recyklaci použitých elektrických a elektronických zařízení. Separovaný sběr a recyklace použitých zařízení pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví ani životní prostředí. Chcete-li získat více informací o recyklačních střediscích použitých zařízení, kontaktujte svůj místní městský úřad, instituce zabývající se komunálním odpadem nebo prodejce, u kterého jste výrobek zakoupili.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD splňuje základní požadavky a další příslušná ustanovení směrnice 2014/30/EU o elektromagnetickém rušení, směrnice 2014/35/EU o nízkonapěťových zařízeních a směrnice 2011/65/EU RoHS a směrnice 2009/125/EK s ohledem na vytvoření rámce pro stanovení požadavku ekodesignu pro produkt využívající energii.

Monitor Acer je určený pro přehrávání videí a vizuální zobrazení informací získaných z elektronických zařízení.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevný LCD TFT
	Velikost 34" širokoúhlý formát (87 cm)
	Rozteč pixelů 0,232 × 0,232 mm (H × V)
	Jas 400 cd/m2 (typický)
	Kontrast 100 000 000:1 (ACM)
	Úhel sledování 178° (H) 178° (V) (CR=10)
	Doba odezvy 1 ms (VRB)
	Typ panelu VA
	Horizontální frekvence	HDMI: 31,469-150,849 KHzDP: 31,469-217,320 KHz
	Vertikální frekvence	HDMI: 48-100 HzDP: 48-144 Hz
Barva zobrazení 16,7 miljoen
Frekvence bodů		HDMI: 530,989 MHzDP: 799,740MHz
Maximální rozlišení		HDMI: 3440×1440 při 100 HzDP: 3440×1440 při 144 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Elektrická spotřeba	Režim Zapnuto 39 W (typický)
	Režim spánku 0,5 W (typický)
	Režim Vypnuto 0,3 W (typický)
Konektor vstupu		DP2 × HDMI
Vstupní videosignál		DPHDMI (pouze model se vstupem HDMI) (volitelný)
Reproduktory 2× 2 W (pouze u modelu s audiovstupem) (volitelný)
Maximální velikost obrazovky		Horizontálně: 797 mmVertikálně: 334 mm
Zdroj napájení VSTUP: 100–240 V~ 50/60 Hz
Podmínky okolního prostředí		Provozní teplota: 0 až 40 °CSkladovací teplota: -20 až 60 °CProvozní vlhkost: 20 % až 80 %
Rozměry 806 × 462–592 × 269 mm (Š × V × H)
Hmotnost (čistá) 7.6kg (čistá)
Technické údaje mechanismu		Naklonění: -5° až +35°Otáčení: 360°Nastavení výšky: 130±5 mmOtočení: NeOdnímatelný stojan: Ano
Externí ovládací prvky	Spínače a tlačítka	Tlačítko napájení Klávesová zkratka 3Klávesová zkratka 1 Klávesová zkratka 2
	Funkce	Jas Kontrast Modré světlo Posílení černé ACM HDR400 Super ostrost Gamma Teplota barev Režimy Barevný Prostor Režim stupňů šedi 6osý odstín 6osá sytost Hlasitost Ztlumit Overdrive Adaptivní synchronizace VRB Obnovovací frekvence Ultra nízká latence Zaměřovač
Specifikace se u jednotlivých modelů a v různých oblastech liší.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

Dôležité bezpečnostné pokyny

Tieto pokyny si pozorne prečítajte.

1. Čistenie LCD obrazovky: najprv sa uistite, že vami používaný adaptér splňa elektrické normy pre vašu oblast'.

1. Vypnite počítač a odpojte napájací kábel.
2. 2-1 Pripojte kábel videa

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte kábel VGA k počítaču. (Volitel'né)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte kábel DP k počítaču.

Vyhlásenia k predpisom a bezpečnosti

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

Poznámka: tienený kábel

Poznámka: Používatelia v Kanade
