NÁVOD NA OBSLUHU XZ342CUP ACER

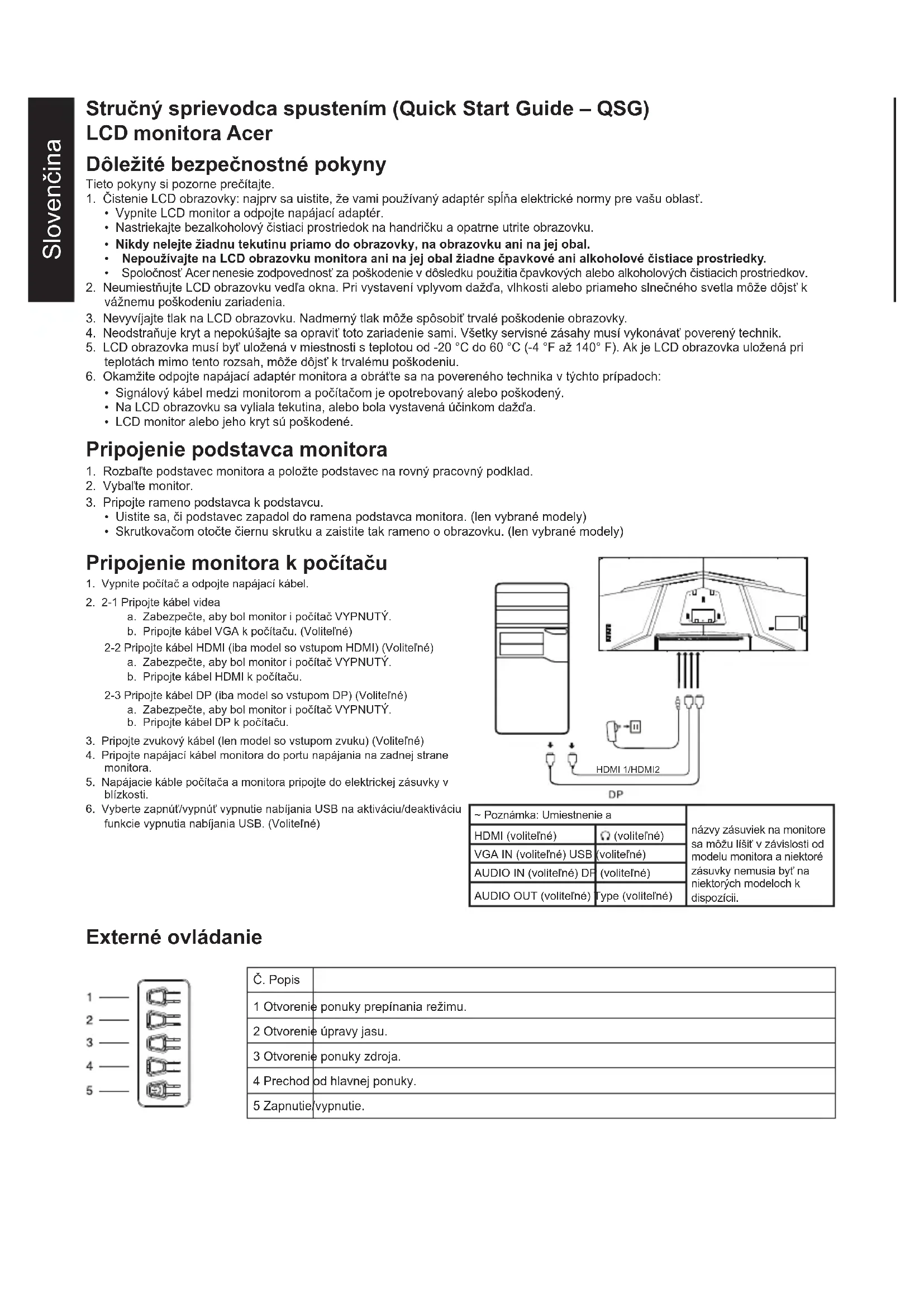

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

• Vypnite LCD monitor a odpojte napájací adaptér.
- Nastriekajte bezalkoholový čistiaci prostriedok na handričku a opatrne utrite obrazovku.
- Nikdy nelejte žiadnu tekutinu priamo do obrazovky, na obrazovku ani na jej obal.
- Nepoužívajte na LCD obrazovku monitora ani na jej obal žiadne čpavkové ani alkoholové čistiace prostriedky.
- Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čpavkových alebo alkoholových čistiacich prostriedkov.

1. Neumiestňujte LCD obrazovku vedľa okna. Pri vystavení vplyvom dažďa, vlhkosti alebo priameho slnečného svetla môže dôjst’ k vážnemu poškodeniu zariadenia.

2. Nevyvíjajte tlak na LCD obrazovku. Nadmerný tlak môže spôsobit' trvalé poškodenie obrazovky.

3. Neodstraňuje kryt a nepokúšajte sa opravit toto zariadenie sami. Všetky servisné zásahy musí vykonávat' poverený technik.
4. LCD obrazovka musí byť uložená v miestnosti s teplotou od -20 °C do 60 °C (-4 °F až 140° F). Ak je LCD obrazovka uložená pri teplotách mimo tento rozsah, môže dôjst k trvalému poškodeniu.

5. Okamžite odpojte napájací adaptér monitora a obrátte sa na povereného technika v týchto prípadoch:

6. Signálový kábel medzi monitorom a počítačom je opotrebovaný alebo poškodený.

7. Na LCD obrazovku sa vyliala tekutina, alebo bola vystavená účinkom dažďa.
8. LCD monitor alebo jeho kryt sú poškodené.

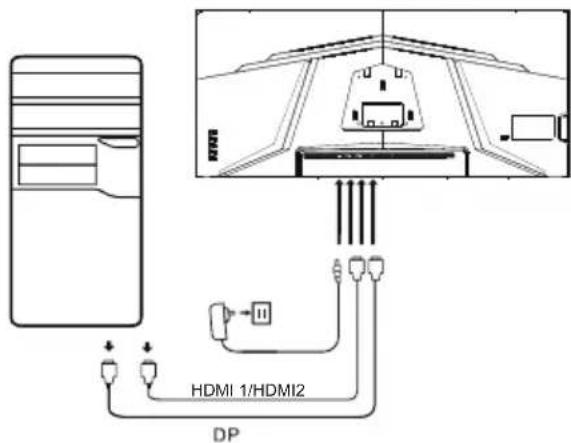

Pripojenie monitora k počítaču

2-2 Pripojte kábel HDMI (iba model so vstupom HDMI) (Voliteľné)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte kábel HDMI k počítaču.

2-3 Pripojte kábel DP (iba model so vstupom DP) (Volitel'né)

1. Pripojte zvukový kábel (len model so vstupom zvuku) (Voliteľné)
2. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
3. Napájacie káble počítača a monitora pripojte do elektrickej zásuvky v blízkosti.
4. Vyberte zapnút/vypnút' vypnutie nabíjania USB na aktiváciu/deaktiváciu funkcie vypnutia nabíjania USB. (Voliteľné)

HDMI 1/HDMI2 DP

~ Poznámka: Umiestnenie a		názvy zásuviek na monitore sa môžu lišit' v závislosti od modelu monitora a niektoré zásuvky nemusia byt' na niektorých modeloch k dispozícii.
HDMI (voliteľné)	Ω (voliteľné)
VGA IN (voliteľné) USB	(voliteľné)
AUDIO IN (voliteľné) DF	(voliteľné)
AUDIO OUT (voliteľné)	Type (voliteľné)

Externé ovládanie

Č. Popis
1 Otvorenie ponuky prepínania režimu.
2 Otvorenie úpravy jasu.
3 Otvorenie ponuky zdroja.
4 Prechod od hlavnej ponuky.
5 Zapnutie/vypnutie.

Vyhlásenie k predpisom FCC

Toto zariadenie bolo otestované a je v súlade s obmedzeniami pre digitálne zariadenie triedy B podľa časti 15 pravidiel komisie FCC. Tieto limity sú navrhnuté tak, aby poskytovali primeranú ochranu pred škodlivým rušením, keď ne zariadenie nainštalované v obytnej oblasti. Toto zariadenie vytvára, používa a môže vyžarovat’ energiu na rádiových frekvenciách, ktoré pri nevhodnej inštalácii a používaní, ktoré nie je v súlade s pokynmi, môže spôsobovat’ rušenie rádiovej komunikácie.

Nezaručujeme však, že v konkrétnej inštalácii nebude dochádzať k rušeniu. Ak zariadenie spôsobuje rušenie rozhlasového alebo televízneho príjmu (čo možno určit’ prepínačom), odporúča sa používateľovi vykonat’ jedno alebo viaceré opatrenia na odstránenie rušenia:

• Upravte smer alebo polohu prijímacej antény.
• Zväčšite vzdialenost' medzi zariadením a prijímačom.
• Zapojte zariadenie do inej zásuvky elektrickej zásuvky než je tá, do ktorej je zapojený prijímač.
• Obrátte sa so žiadostou o pomoc na predajcu alebo skúseného rádiového/televízneho technika.

Poznámka

Všetky prepojenia s inými počítačovými zariadeniami musia byt' vykonané pomocou tienených káblov v súlade so smernicami EMC.

Poznámka: periférne zariadenia

K tomuto zariadeniu môžu byt' pripojené len certifikované periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlaciarne atd.), ktoré splňajú limity triedy B. Pri používaní periférnych zariadení bez certifikátu môže dôjst' k rušeniu rozhlasového a televízneho príjmu.

Poznámka

Akékoľvek zmeny alebo úpravy, ktoré výrobca výslovne nepovolil, môžu spôsobit' neplatnosť povolenia na prevádzkovanie tohto zariadenia.

Prevádzkové podmienky

Toto zariadenie je v súlade s Častou 15 pravidiel FCC. Používanie zariadenia je možné po splnení nasledujúcich dvoch podmienok: (1) Toto zariadenie nesmie vysielat' neželané rušenie a (2) musí byt' schopné prijímat' akékol'vek prijímané rušenie vrátane rušení spôsobených neželanou prevádzkou.

Toto digitálne zariadenie triedy B spíňa kanadské smernice ICES-003.

Vysvetlenie k časti „Predpisy týkajúce sa manipulácie s elektrickými a elektronickými výrobkami určenými na recykláciu a likvidáciu“.

V rámci lepšej starostlivosti o ochranu našej planéty je potrebné, aby používatel' v prípade, že už nepotrebuje tento výrobok, prípadne ak výrobku skončí životnosť, zlikvidoval toto zariadenie v súlade so zákonmi danej krajiny a predpismi týkajúcimi sa recyklácie elektronického a elektrického odpadu a recykloval zariadenie prostredníctvom miestnych výrobcov s kvalifikáciou na recykláciu platnou v danej krajine.

Likvidácia odpadového zariadenia pre domácich používatel'ov v EÚ

Tento symbol na výrobku alebo na jeho obale znamená, že tento výrobok nesmie byť pri likvidácii začlenený do bežného domového odpadu. Pri likvidácii použitých zariadení je používatel' povinný zaniest' ich na zberné miesto, ktoré recykluje použité elektrické a elektronické zariadenia. Osobitný zber a recyklácia použitých zariadení pri jeho likvidácii pomáha šetrit' prírodné zdroje a zaistí, že zariadenie bude recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. ďalšie informácie o zberných miestach na použité zariadenia vám poskytne miestny úrad, služba poverená likvidáciou komunálneho odpadu alebo obchod, v ktorom ste výrobok zakúpili.

Vyhlásenie o súlade

Spoločnosť Acer Inc. vyhlasuje, že tento LCD monitor je v súlade s povinnými požiadavkami a ostatnými príslušnými ustanoveniami Smernice EMC 2014/30/EÚ, Smernice o zariadeniach s nízkym napätím 2014/35/EÚ, Smernice RoHS 2011/65/EÚ a Smernice 2009/125/ES s ohľadom na vytvorenie rámca na stanovenie požiadaviek na ekologickú konštrukciu výrobku napájaného energiou. Monitor Acer je určený na video a vizuálne zobrazovanie informácií získaných z elektronických zariadení.

TECHNICKÉ ÚDAJE

LCD panel	Systém mechaniky TFT farebný LCD
	Veľkost' 34"W (87cm)
	Rozstup bodov 0,232 mm (H) x 0,232 mm (V)
	Jas 400 cd/m2 (typicky)
	Kontrast 100000000:1 (ACM)
	Uhol zobrazenia 178° (H) 178° (V) (CR = 10)
	Doba odozvy 1 ms (VRB)
	Typ panela VA
	Horizontálny kmitočet	HDMI: 31,469-150,849 KHzDP: 31,469-217,320 KHz
	Vertikálny kmitočet	HDMI: 48-100 HzDP: 48-144 Hz
Farby displeja 16,7 M farieb
Frekvencia kmitania bodu		HDMI: 530,989 MHzDP: 799,740 MHz
Maximálne rozlíšenie		HDMI: 3440×1440, 100 HzDP: 3440×1440, 144 Hz
Zapoj a hraj VESA DDCCI/DDC2B
Spotreba energie	Zapnuté 39 W (typicky)
	Režim spánku 0,5 W (typicky)
	Režim vypnutia 0,3 W (typicky)
Vstupný konektor		DP2x HDMI
Vstupný video signál		DPHDMI (iba model so vstupom HDMI) (voliteľné)
Reproduktory 2 W x 2 (iba model so vstupom videa) (voliteľné)
Maximálna veľkosť obrazovky		Horizontálny: 797 mmVertikálny: 334 mm
Zdroj napájania VSTUP: 100-240 V ~ 50/60 Hz
Prevádzkové prostredie		Prevádzková teplota: 0° až 40 °CSkladovacia teplota: -20° až 60 °CPrevádzková vlhkost': 20 % až 80 %
Rozmery		806 (Š) x 462~592 (V) x 269 (H) mm
Hmotnosť (čistá hmotnosť)		7,6 kg (netto)
Mechanické parametre		Naklonenie: -5° až +35°Natočenie: 360°Nastavenie výšky: 130±5 mmPreklopenie: NieOdpojiteľný stojan s pätkou: Áno
Externé ovládače	Prepínače/Tlačidlá	Hlavný vypínačKlávesová skratka 1Klávesová skratka 2Klávesová skratka 3Klávesová skratka 4
	Funkcie	JasKontrastModré svetloZosilnenie čiernejACMHDR400Super ostrost'GamaTeplota farbyRežimyFarebný PriestorRežim odtieňov sivej6-osová odtieň6-osová sýtost'HlasitosťStlmit'PretaktovanieAdaptívna synchronizáciaVRBHodnota obnovovacej frekvencieUltra nízke oneskorenieMieridloJazykČasový limit ponuky na obrazovkePriehľadnosťZámok ponuky na obrazovkeVstupAutomatický zdrojFormát DPŠirokouhlý režimPriradenie klávesovej skratkyDDC/CIÚroveň čiernej na HDMIRežim rýchleho spusteniaInformácieObnovenie všetkých nastavení
Parametre sa líšia v závislosti od modelu a/alebo oblasti.

Návody na obsluhu a d'alšiu dokumentáciu týkajúcu sa vášho výrobku Acer nájdete na oficiálnej internetovej stránke zákazníčkej podpory spoločnosti Acer.
