Tipo di prodotto	Monitor LCD
Marca	Acer
Modello	XZ342CUP
Dimensioni schermo	34 pollici (87 cm)
Tipo di pannello	VA
Risoluzione massima	3440×1440 @ 144 Hz (DP) / @ 100 Hz (HDMI)
Luminosità	400 cd/m² (tipico)
Contrasto	100 000 000:1 (ACM)
Tempo di risposta	1 ms (VRB)
Angolo di visione	178° (H) / 178° (V)
Numero di colori	16,7 milioni
Connettori	DP, HDMI ×2, opzioni: VGA, audio, USB
Altoparlanti integrati	2 W ×2 (opzionale)
Alimentazione	100-240 V ~ 50/60 Hz
Consumo elettrico (modalità accesa)	39 W (tipico)
Consumo (standby)	0,5 W
Dimensioni (L×P×A)	806 × 462~592 × 269 mm
Peso netto	7,6 kg
Inclinazione	-5° a +35°
Rotazione	360°
Regolazione in altezza	130 ±5 mm
Piede rimovibile	Sì
Funzioni speciali	ACM, HDR400, Adaptive-Sync, VRB, punto di mira
Pulizia consigliata	Panno morbido, soluzione senza solventi, senza ammoniaca né alcol
Norme di conformità	FCC Classe B, CE, RoHS, ErP

Domande frequenti - XZ342CUP ACER

Come pulire lo schermo del monitor ACER XZ342CUP?

Spegni il monitor e scollega l'adattatore di alimentazione. Pulisci delicatamente lo schermo con un panno morbido su cui hai spruzzato una soluzione detergente senza solventi. Non spruzzare mai liquido direttamente sullo schermo. Non utilizzare detergenti a base di ammoniaca o alcol.

Quali sono le dimensioni e il peso del monitor?

Le dimensioni sono 806 mm (L) x 462-592 mm (P) x 269 mm (A) e il peso netto è di 7,6 kg.

Come collegare il monitor a un computer?

Assicurati che il computer e il monitor siano spenti. Collega il cavo video (VGA, HDMI o DP) al computer e al monitor. Inserisci il cavo di alimentazione del monitor in una presa elettrica. Accendi prima il computer e poi il monitor.

Quali cavi sono forniti con il monitor?

I cavi di segnale (VGA, HDMI, DP) non sono forniti; sono opzionali. Solo il cavo di alimentazione è incluso.

Come regolare l'altezza e l'inclinazione del monitor?

Il monitor consente una regolazione in altezza di 130 ±5 mm e una inclinazione da -5° a +35°. Per regolare l'altezza, esercita una pressione uniforme sulla parte superiore o inferiore dello schermo. Per inclinare, tieni la base e inclina delicatamente lo schermo.

Cosa fare se lo schermo rimane nero dopo l'accensione?

Controlla che il cavo di alimentazione sia correttamente collegato e che il monitor sia acceso (la spia deve essere accesa). Assicurati che il cavo video sia ben collegato al computer e al monitor. Prova a cambiare la sorgente di ingresso tramite i pulsanti del monitor. Se il problema persiste, contatta un tecnico autorizzato.

Qual è il consumo elettrico del monitor?

Il consumo in modalità accesa è di 39 W (tipico), in standby di 0,5 W e in spegnimento di 0,3 W.

Come attivare la modalità HDR?

Premi il pulsante di accesso al menu di cambio modalità (pulsante 1) sul pannello di controllo. Utilizza i tasti di navigazione per selezionare la modalità HDR400. Conferma la selezione.

Il monitor è compatibile con i supporti VESA?

Sì, il monitor ha un piede rimovibile. È compatibile con i supporti VESA (standard 100x100 mm). Rimuovi il piede svitando le viti per fissare il monitor su un braccio o supporto VESA.

Dove scaricare il manuale completo del monitor ACER XZ342CUP?

Puoi scaricare gratuitamente il manuale in formato PDF sul sito notice-facile.com cercando il modello XZ342CUP. Troverai anche traduzioni e informazioni aggiuntive.

MANUALE UTENTE XZ342CUP ACER

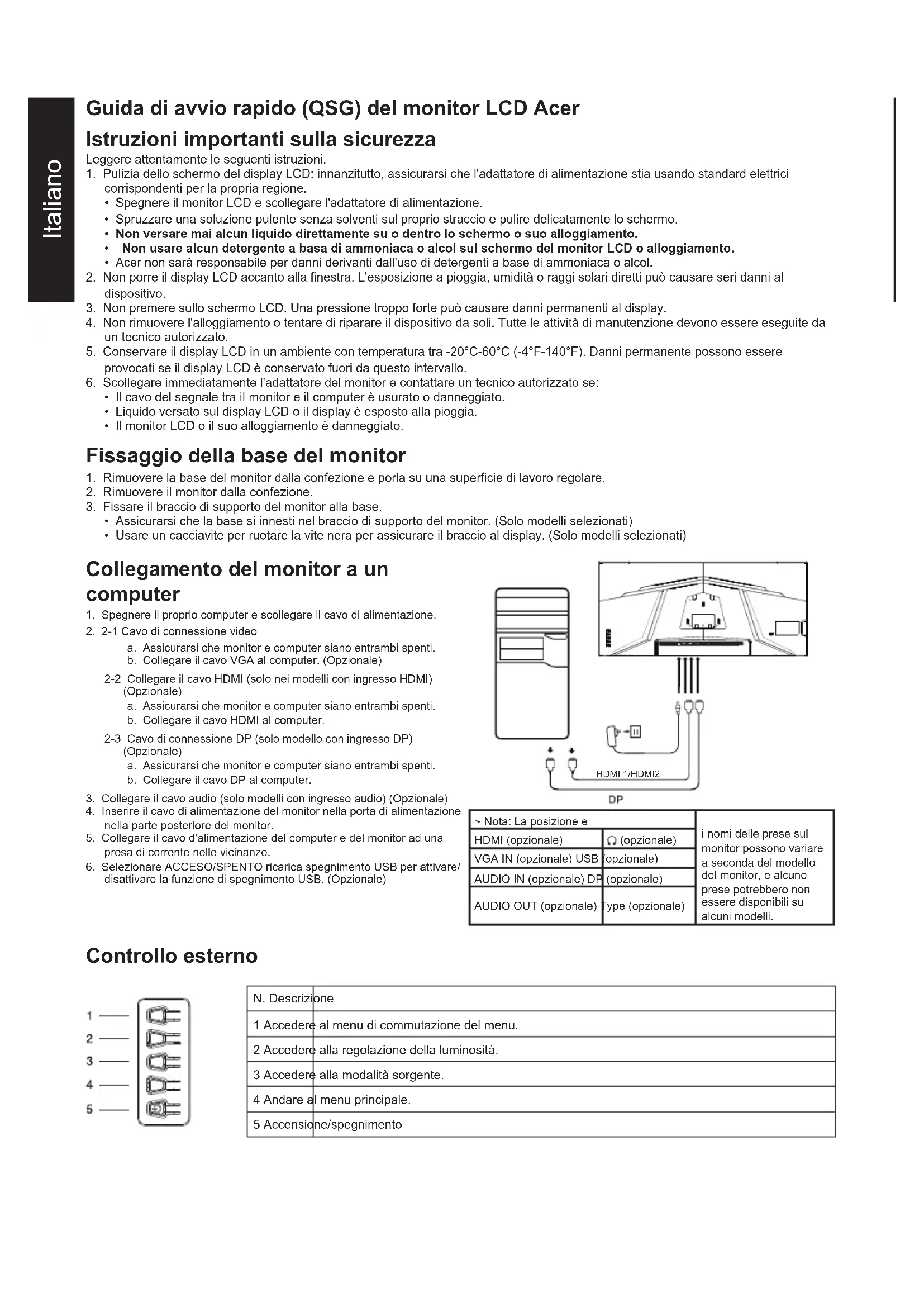

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del display LCD: innanzitutto, assicurarsi che l'adattatore di alimentazione stia usando standard elettrici corrispondenti per la propria regione.

2. Spegnere il monitor LCD e scollegare l'adattatore di alimentazione.

3. Spruzzare una soluzione pulente senza solventi sul proprio straccio e pulire delicatamente lo schermo.
4. Non versare mai alcun liquido direttamente su o dentro lo schermo o suo alloggiamento.
   • Non usare alcun detergente a basa di ammoniaca o alcol sul schermo del monitor LCD o alloggiamento.

5. Acer non sarà responsabile per danni derivanti dall'uso di detergenti a base di ammoniaca o alcol.

6. Non porre il display LCD accanto alla finestra. L'esposizione a pioggia, umidità o raggi solari diretti può causare seri danni al dispositivo.

7. Non premere sullo schermo LCD. Una pressione troppo forte può causare danni permanenti al display.
8. Non rimuovere l'alloggiamento o tentare di riparare il dispositivo da soli. Tutte le attività di manutenzione devono essere eseguite da un tecnico autorizzato.
9. Conservare il display LCD in un ambiente con temperatura tra -20°C-60°C (-4°F-140°F). Danni permanente possono essere provocati se il display LCD è conservato fuori da questo intervallo.

10. Scollegare immediatamente l'adattatore del monitor e contattare un tecnico autorizzato se:

11. Il cavo del segnale tra il monitor e il computer è usurato o danneggiato.

12. Liquido versato sul display LCD o il display è esposto alla pioggia.
13. Il monitor LCD o il suo alloggiamento è danneggiato.

Fissaggio della base del monitor

1. Rimuovere la base del monitor dalla confezione e porla su una superficie di lavoro regolare.
2. Rimuovere il monitor dalla confezione.
3. Fissare il braccio di supporto del monitor alla base.

• Assicurarsi che la base si innesti nel braccio di supporto del monitor. (Solo modelli selezionati)
- Usare un cacciavite per ruotare la vite nera per assicurare il braccio al display. (Solo modelli selezionati)

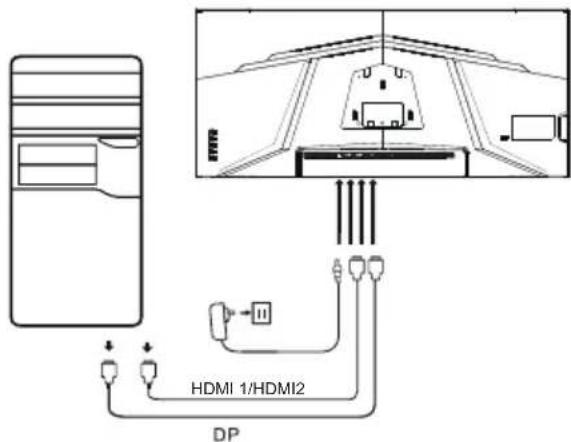

Collegamento del monitor a un computer

1. Spegnere il proprio computer e scollegare il cavo di alimentazione.
2. 2-1 Cavo di connessione video

a. Assicurarsi che monitor e computer siano entrambi spenti.
b. Collegare il cavo VGA al computer. (Opzionale)

2-2 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI) (Opzionale)

a. Assicurarsi che monitor e computer siano entrambi spenti.
b. Collegare il cavo HDMI al computer.

2-3 Cavo di connessione DP (solo modello con ingresso DP) (Opzionale)

a. Assicurarsi che monitor e computer siano entrambi spenti.
b. Collegare il cavo DP al computer.

1. Collegare il cavo audio (solo modelli con ingresso audio) (Opzionale)
2. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
3. Collegare il cavo d'alimentazione del computer e del monitor ad una presa di corrente nelle vicinanze.
4. Selezionare ACCESO/SPENTO ricarica spegnimento USB per attivare/disattivare la funzione di spegnimento USB. (Opzionale)

~ Nota: La posizione e		i nomi delle prese sul monitor possono variare a seconda del modello del monitor, e alcune prese potrebbero non essere disponibili su alcuni modelli.
HDMI (opzionale)	( opzionale)
VGA IN (opzionale) USB	( opzionale)
AUDIO IN (opzionale) DP	( opzionale)
AUDIO OUT (opzionale)	Type (opzionale)

Controllo esterno

N. Descrizione

1 Accedere al menu di commutazione del menu.

2 Accedere alla regolazione della luminosità.

3 Accedere alla modalità sorgente.

4 Andare al menu principale.

5 Accensione/spegnimento

Dichiarazioni normative e di sicurezza.

Dichiarazione FCC

Questo dispositivo è stato testato e considerato conforme ai limiti per dispositivi digitali di Classe B, secondo la Parte 15 dei Regolamenti FCC. Questi limiti sono ritenuti fornire una protezione ragionevole contro l'interferenza nociva quando il dispositivo è installato in un'area residenziale. Questo dispositivo genera, usa e può irradiare energia di radiofrequenza, e se non installato e usato in conformità con queste istruzioni, può causare interferenza alle comunicazioni radio.

Tuttavia, non c'è alcuna garanzia che l'interferenza non si verifichi in un impianto specifico. Se il dispositivo causa interferenza alla ricezione radio o televisiva (che può essere determinata da un commutatore), si raccomanda che l'utente prenda una o più delle seguenti misure per eliminare l'interferenza:

• Regolare nuovamente la direzione o posizione dell'antenna del ricevitore.
• Aumentare la distanza tra il dispositivo e il ricevitore.
• Collegare l'alimentazione del dispositivo a una presa elettrica diversa dal circuito a cui è collegato il ricevitore.
• Contattare il proprio rivenditore o tecnico radio/TV esperto per assistenza.

Nota

Per prevenire danni al monitor, non sollevare il monitor usando il supporto.

Nota: cavo schermato

Tutte le connessioni ad altri dispositivi di computo devono essere effettuate attraverso cavi schermati per conformità alle normative EMC.

Nota: periferiche

Solo periferiche certificate (dispositivi ingresso/uscita, terminali, stampanti ecc.) che soddisfano i limiti di Classe B devono essere collegate al dispositivo. L'uso di periferiche non certificate può causare interferenza alla ricezione radio e televisiva.

Nota

Qualsiasi variazione o modifica non espressamente approvata dal costruttore potrebbe invalidare l'autorità dell'utente a utilizzare questo dispositivo.

Condizioni di funzionamento

Questo paragrafo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo può non causare interferenza nociva e (2) questo dispositivo deve essere in grado di accettare qualsiasi interferenza ricevuta, incluso interferenza che può causare funzionamento indesiderato.

Nota: Utenti canadesi

Questo dispositivo digitale di Classe B è conforme alle specifiche ICES-003 canadesi.

Nota esplicativa su "Regolamenti sulla gestione di smaltimento e riciclaggio di prodotti elettronici ed elettrici di scarto"

Per una migliore cura e protezione del nostro pianeta, quando l'utente non ha più bisogno di questo prodotto o la fine della vita del prodotto, conformarsi alle leggi e regolamenti nazionali sullo smaltimento di rifiuti elettrici ed elettronici, e riciclare attraverso i produttori locali con qualifiche di riciclo riconosciute a livello nazionale.

Abbandono di dispositivo usato per utenti domestici UE

Questo simbolo sul prodotto o sulla sua confezione indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Quando si smaltiscono dispositivi usati, è propria responsabilità portarli a un punto di raccolta che ricicla dispositivi elettrici ed elettronici usati. La raccolta differenziata e il riciclo di dispositivi usati al momento dello smaltimento aiuta a conservare le risorse naturali e assicurare che siano riciclati in un modo che protegge la salute umana e l'ambiente. Per maggiori informazioni in merito ai punti di riciclo per dispositivi usati, contattare il proprio ufficio cittadino locale, servizio di smaltimento di rifiuti domestici o il negozio dove si è acquistato il prodotto.

Dichiarazione di Conformità CE

Con la presente, Acer Inc. dichiara che questo monitor LCD è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva EMC 2014/30/UE, Direttiva Bassa Tensione 2014/35/UE e Direttiva RoHS 2011/65/UE e Direttiva 2009/125/CE per quanto riguarda l'istituzione di un quadro per la definizione dei requisiti di progettazione ecocompatibile per i prodotti connessi all'energia. Il monitor Acer è destinato alla visualizzazione video e visiva di informazioni ottenute da dispositivi elettronici.

SPECIFICHE TECNICHE

Pannello LCD	Sistema Display LCD TFT a colori
	Dimensioni 34"L (87 cm)
	Passo pixel 0,232 mm (O) x 0,232 mm (V)
	Luminosità 400 cd/m2 (Tipico)
	Contrasto 100000000:1 (ACM)
	Angolo di visione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 1 ms (VRB)
	Tipo di pannello VA
	Frequenza orizzontale	HDMI: 31,469-150,849 KHzDP: 31,469-217,320 KHz
	Frequenza verticale	HDMI: 48-100 HzDP: 48-144 Hz
Colori del display 16,7 M di colori
Frequenza punti		HDMI: 530,989 MHzDP: 799,740 MHz
Risoluzione massima		HDMI: 3440×1440 @ 100 HzDP: 3440×1440 @ 144 Hz
Plug & Play VESA DDCCI/DDC2B
Consumo	Acceso 39 W (Tipico)
	Modalità sospensione 0,5 W (Tipico)
	Modalità off 0,3 W (Tipico)
Connettore di ingresso		DPHDMI × 2
Segnale d'ingresso video		DPHDMI (solo modello ingresso HDMI) (Opzionale)
Altoparlanti 2 da 2 W (solo modello con ingresso audio) (Opzionale)
Dimensione massima dello schermo		Orizzontale: 797 mmVerticale: 334 mm
Alimentazione		INGRESSO: 100-240 V~ 50/60 Hz
Considerazioni ambientali		Temperatura operativa: da 0° a 40°CTemperatura di conservazione: da -20° a 60°CUmidità operativa: da 20% a 80%
Dimensioni		806 (L) x 462~592 (A) x 269 (P) mm
Peso (netto)		7,6 kg (netto)
Specifiche tecniche meccanismo		Inclinazione: da -5° a +35°Rotazione: 360°Regolazione dell'altezza: 130±5 mmMovimento rotatorio: NoBase staccabile: Si
Controlli esterni	Interruttore/Pulsanti	Pulsante di accensione Tasto di scelta rapida 3Tasto di scelta rapida 1 Tasto di scelta rapida 2
	Funzioni	Luminosità LenguaContrasto Intervallo OSDLuce blu TrasparenzaPotenz. nero Blocco OSDACM InputHDR400 Sorgente autoNitidezza alta Formato DPGamma Schermo interoTemp. Colore Assegnazione tastiModalità DDC/CISpazio colore Liv nero HDMIScala di grigi Mod Avvio rapidoTonal. 6 assi InformazioniSatur. 6 assi Ripristina tuttoVolumeMuteOver DriveAdaptive-SyncVRBNum freq aggiorn Latenza ultra bassaPunto di mira
Le specifiche variano a seconda della regione e/o del modello.

I manuali e altri documenti per il prodotto Acer si trovano sul sito web di supporto Acer ufficiale.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produkt:

LCD-Monitor

Handelsbezeichnung:

ACER

Modellnummer:

XZ342CU

Artikelnummer:

XZ342CU xxxxxxxxxxxx;

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Producto:

Monitor LCD

Nombre comercial:

ACER

Número de modelo:

XZ342CU

Número de Referencia (SKU): XZ342CU xxxxxxxxx;

("x" = 0\~9, a \~ z, A \~ Z, o en blanco)

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tél : [phone], Fax : [phone]

www.acer.it

Produit :

Nom commercial :

Numéro de modèle :

Numéro SKU :

Moniteur LCD

ACER

XZ342CU

XZ342CU xxxxxxxxx;

(^x^=09,a z,A Z, ou blanc)

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto: Monitor LCD

Denominazione commerciale: ACER

Numero modello: XZ342CU

Numero articolo (SKU): XZ342CU xxxxxxxxx;

("x" = 0\~9, a \~ z, A \~ Z, o spazio)

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2015+A11:2020 Class B

EN 55035:2017+A11:2020

☒ EN61000-3-2:2019 Class D

EN61000-3-3:2013+A1:2019

Direttiva LVD: 2014/35/UE

EN 62368-1:2014+A11:2017

Direttiva RoHS: 2011/65/UE

EN 50581:2012

Direttiva ErP: 2009/125/CE

☒ (EU) 2019/2021; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2020.
