| Produkta veids | LCD monitors |
| Zīmols | Acer |
| Modelis | XZ342CUP |
| Ekrāna izmērs | 34 collas (87 cm) |
| Panela tips | VA |
| Maksimālā izšķirtspēja | 3440×1440 @ 144 Hz (DP) / @ 100 Hz (HDMI) |
| Spilgtums | 400 cd/m² (tipiski) |
| Kontrasts | 100 000 000:1 (ACM) |
| Reakcijas laiks | 1 ms (VRB) |
| Skata leņķis | 178° (H) / 178° (V) |
| Krāsu skaits | 16,7 miljoni |
| Savienotāji | DP, HDMI ×2, opcijas: VGA, audio, USB |
| Iebūvētie skaļruņi | 2 W ×2 (pēc izvēles) |
| Barošana | 100-240 V ~ 50/60 Hz |
| Elektroenerģijas patēriņš (ieslēgts režīms) | 39 W (tipiski) |
| Patēriņš (gaidīšanas režīms) | 0,5 W |
| Izmēri (G×D×A) | 806 × 462~592 × 269 mm |
| Neto svars | 7,6 kg |
| Slīpums | -5° līdz +35° |
| Rotācija | 360° |
| Augstuma regulēšana | 130 ±5 mm |
| Noņemama kāja | Jā |
| Īpašās funkcijas | ACM, HDR400, Adaptive-Sync, VRB, mērķa punkts |
| Ieteicamā tīrīšana | Mīksta drāna, šķīdums bez šķīdinātājiem, bez amonjaka un spirta |
| Atbilstības standarti | FCC Classe B, CE, RoHS, ErP |
Bieži uzdotie jautājumi - XZ342CUP ACER
Lietotāju jautājumi par XZ342CUP ACER
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Monitors PDF formātā bez maksas! Atrodiet savu rokasgrāmatu XZ342CUP - ACER un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. XZ342CUP zīmola ACER.
LIETOŠANAS INSTRUKCIJA XZ342CUP ACER

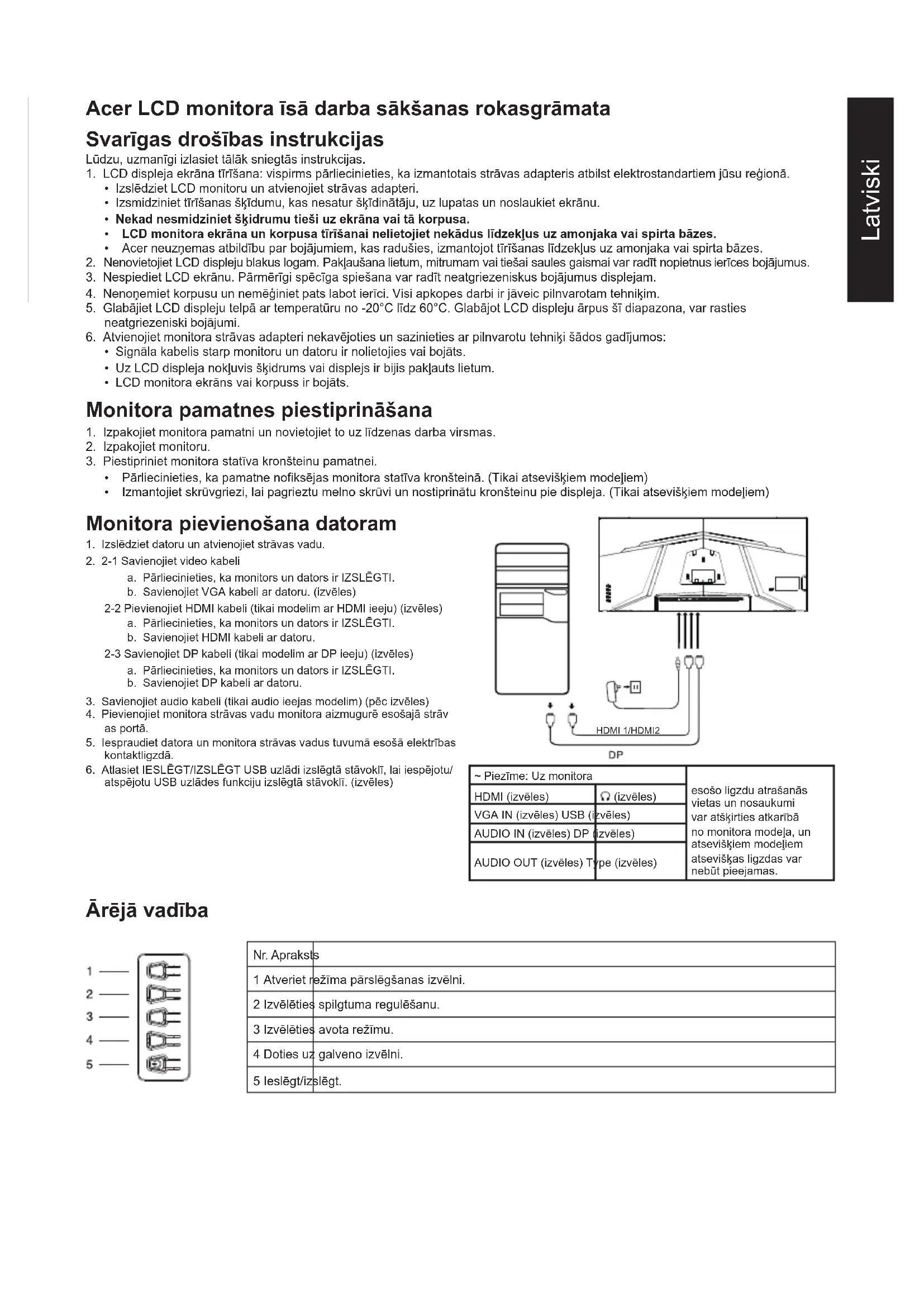

Acer LCD monitora īsā darba sākšanas rokasgrāmata
Svarīgas drošības instrukcijas
Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.
-
LCD displeja ekrāna tīrīšana: vispirms pārliecinieties, ka izmantotais strāvas adapteris atbilst elektrostandartiem jūsu regionā.
-
Izslēdziet LCD monitoru un atvienojiet strāvas adapteri.
- Izsmidziniet tīrīšanas škīdumu, kas nesatur škīdinātāju, uz lupatas un noslaukiet ekrānu.
- Nekad nesmidziniet škidrumu tieši uz ekrāna vai tā korpusa.
- LCD monitora ekrāna un korpusa tīrīšanai nelietojiet nekādus līdzekļus uz amonjaka vai spirta bāzes.
-
Acer neuzņemas atbildību par bojājumiem, kas radušies, izmantojot tīrīšanas līdzekļus uz amonjaka vai spirta bāzes.
-
Nenovietojiet LCD displeju blakus logam. Pakjaušana lietum, mitrumam vai tiešai saules gaismai var radīt nopietnus ierīces bojājumus.
- Nespiediet LCD ekrānu. Pārmērīgi spēcīga spiešana var radīt neatgriezeniskus bojājumus displejam.
- Nenonemiet korpusu un nemeginiet pats labot ieriči. Visi apkopes darbi ir javeic pilnvarotam tehničim.
- Glabājiet LCD displeju telpā ar temperatūru no -20°C līdz 60°C. Glabājot LCD displeju ārpus šī diapazona, var rasties neatgriezeniski bojājumi.
- Atvienojiet monitora strāvas adapteri nekavējoties un sazinieties ar pilnvarotu tehniķi šādos gadījumos:
- Signāla kabelis starp monitoru un datoru ir nolietojies vai bojāts.
- Uz LCD displeja nokluvis škidrums vai displejs ir bijis pakļauts lietum.
- LCD monitora ekrāns vai korpuss ir bojāts.
Monitora pamatnes piestiprināšana
- Izpakojiet monitora pamatni un novietojiet to uz līdzenas darba virsmas.
- Izpakojiet monitoru.
- Piestipriniet monitora statīva kronšteinu pamatnei.
- Pārliecinieties, ka pamatne nofiksējas monitora statīva kronšteinā. (Tikai atseviškiem modeliem)
- Izmantojiet skrūvgriezi, lai pagrieztu melno skrūvi un nostiprinātu kronšteinu pie displeja. (Tikai atseviškiem modeljiem)

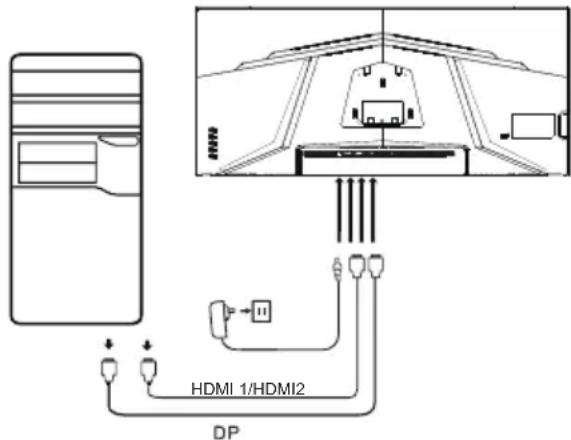

Monitora pievienošana datoram
- Izslēdziet datoru un atvienojiet strāvas vadu.
- 2-1 Savienojiet video kabeli
a. Pārliecinieties, ka monitors un dators ir IZSLĒGTI.
b. Savienojiet VGA kabeli ar datoru. (izvēles)
2-2 Pievienojiet HDMI kabeli (tikai modelim ar HDMI ieeju) (izvēles)
a. Pārliecinieties, ka monitors un dators ir IZSLĒGTI.
b. Savienojiet HDMI kabeli ar datoru.
2-3 Savienojiet DP kabeli (tikai modelim ar DP ieeju) (izvēles)
a. Pārliecinieties, ka monitors un dators ir IZSLĒGTI.
b. Savienojiet DP kabeli ar datoru.
- Savienojiet audio kabeli (tikai audio ieejas modelim) (pēc izvēles)
- Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāv as portā.
- lespraudiet datora un monitora strāvas vadus tuvumā esošā elektrības kontaktligzdā.
- Atlasiet IESLÊGT/IZSLÊGT USB uzlādi izslēgtā stāvoklī, lai iespējotu/atspējotu USB uzlādes funkciju izslēgtā stāvoklī. (izvēles)
| ~ Piezīme: Uz monitora | esošo ligzdu atrašanās vietas un nosaukumi var atšķirties atkarībā no monitora modela, un atsevišķiem modeliem atsevišķas ligzdas var nebūt pieejamas. | |
| HDMI (izvēles) | Ω (izvēles) | |
| VGA IN (izvēles) USB (izvēles) | ||
| AUDIO IN (izvēles) DP (izvēles) | ||
| AUDIO OUT (izvēles) Type (izvēles) | ||
Ārējā vadība
| Nr. Apraksts | |
| 1 Atveriet režīma pārslēgšanas izvēlni. | |
| 2 Izvēlēties | spilgtuma regulēšanu. |
| 3 Izvēlēties | avota režīmu. |
| 4 Doties uz | galveno izvēlni. |
| 5 Ieslēgt/izslēgt. | |
Regulatīvi un drošības paziņojumi
FCC paziņojums
Šī iekārta ir testēta un atzīta par atbilstošu B klases digitālās ierīces ierobežojumiem saskaņā ar FCC noteikumu 15. sadaļu. Šie ierobežojumi ir noteikti, lai nodrošinātu saprātīgu aizsardzību pret kaitīgiem traucējumiem, ja iekārta ir uzstādīta dzīvojamā zonā. Šī iekārta rada, izmanto un var izstarot radiofrekvenču energiju, un, ja tā netiek uzstādīta un lietota atbilstoši norādījumiem, var radīt traucējumus radiosakariem.
Tomēr nav garantijas, ka traucējumi netiks radīti konkrētas uzstādīšanas rezultātā. Ja ierīce rada traucējumus radio vai televīzijas uztveršanai (ko var noteikt ar sadaliekārtu), lietotājam ieteicams veikt vienu vai vairākus no minētajiem pasākumiem traucējumu novēršanai:
- Noregulējiet uztvērēja antenas virzienu vai pozīciju.
- Palieliniet attālumu starp ierīci un uztvērēju.
- Savienojiet ierīces barošanas kabeli ar kontaktligzdu, kas neatrodas ħēdē, kurā pieslēgts uztvērējs.
- Vērsieties pēc palīdzības pie pārdevēja vai pieredzējuša radio/TV tehnika.
Piezīme
Lai neradītu bojājumus monitoram, neceliet monitoru, turot aiz statīva.
Piezīme: ekranēts kabelis
Visi savienojumi ar citām ierīcēm jāizveido, izmantojot ekranētus kabelus, lai nodrošinātu atbilstību EMC noteikumiem.
Piezīme: perifērijas ierīces
Ar ierīci drīkst savienot tikai perifērijas ierīces (ievades/izvades ierīces, termināļus, printerus utt.), kas atbilst B klases ierobežojumiem. Izmantojot nesertificētas perifērijas ierīces, iespējami traucējumi radio un televīzijas uztveršanai.
Piezīme
Jebkādas izmaiņas vai pārveidojumi, ko ražotājs nav skaidri apstiprinājis, var anulēt lietotāja tiesības lietot šo izstrādājumu.
Lietošanas apstākļi
Šī ierīce atbilst FCC (Federālās sakaru komisijas) noteikumu 15. sadaļas prasībām. Ekspluatācija ir pakļauta šādiem diviem nosacījumiem: (1) šī ierīce nedrīkst radīt kaitīgus traucējumus, un (2) šai ierīcei ir jāspēj pieņemt jebkādi traucējumi, tostarp traucējumi, kas var radīt nevēlamu darbību.
Piezīme: Lietotājiem Kanādā
Šī B klases digitālā ierīce atbilst Kanādas ICES-003 specifikācijām.
Paskaidrojoša piezīme attiecībā uz “Noteikumiem par elektrisko un elektronisko iekārtu atkritumu pārstrādi un likvidēšanu”
Kad lietotājam izstrādājums vairs nav vajadzīgs vai izstrādājums ir nolietots, lai sekmīgāk rūpētos par mūsu planētu un aizsargātu to, lūdzu, ievērojiet valsts likumus un noteikumus par elektrisko un elektronisko iekārtu atkritumiem un nododiet to pārstrādei vietējiem ražotājiem ar valsts atzītu pārstrādes kvalifikāciju.
Atbrīvošanās no iekārtu atkritumiem ES mājsaimniecībās
Šis simbols uz izstrādājuma vai iepakojuma norāda, ka izstrādājumu nedrīkst izmest sadzīves atkritumos. Atbrīvojoties no lietotām ierīcēm, jūs esat atbildīgs par nodošanu savākšanas punktā, lai pārstrādātu lietotas elektriskās un elektroniskās iekārtas. Lietotu ierīču atsevišķa savākšana un pārstrāde palīdz saglabāt dabas resursus un nodrošina, ka tās tiek pārstrādātas, aizsargājot cilvēku veselību un vidi. Lai uzzinātu vairāk par lietotu ierīču pārstrādes punktiem, lūdzu, sazinieties ar vietējo pilsētas iestādi, sadzīves atkritumu likvidēšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.
CE atbilstības deklarācija
Ar šo Acer Inc. paziņo, ka šis šķidro kristālu displeja monitors atbilst Elektromagnētiskās savietojamības direktīvas 2014/30/ES, Zemsprieguma direktīvas 2014/35/ES, RoHS direktīvas 2011/65/ES un Direktīvas 2009/125/EK, ar ko izveido sistēmu, lai noteiktu ekodizaina prasības ar energiju saistītiem ražojumiem, pamatprasībām un citiem būtiskiem noteikumiem.
Acer monitors ir paredzēts, lai attēlotu video un informāciju, kas iegūta no elektroniskām ierīcēm.
SPECIFIKĀCIJAS
| LCD panelis | Vadības sistēma TFT krāsu LCD displejs | |
| Izmēri Platums: 34 collas (87 cm) | ||
| Pikseļu solis 0,232 mm (H) x 0,232 mm (V) | ||
| Spilgtums 400 cd/m2 (parasti) | ||
| Kontrasts 100 000 000:1, (ACM) | ||
| Skatīšanas leņķis 178° (H) 178° (V) (CR=10) | ||
| Reaģēšanas laiks 1 ms (VRB) | ||
| Paneļa tips VA | ||
| Horizontālā frekvence | HDMI: 31,469-150,849 KHzDP: 31,469-217,320 KHz | |
| Vertikālā frekvence | HDMI: 48-100 HzDP: 48-144 Hz | |
| Displeja krāsas 16,7 miljoni krāsu | ||
| Attēla punktu sinhronizators | HDMI: 530,989 MHzDP: 799,740 MHz | |
| Maksimālā izšķirtspēja | HDMI: 3440×1440 pie 100 HzDP: 3440×1440 pie 144 Hz | |
| Standarts Plug & Play VESA DDCCI/DDC2B | ||
| Enerģijas patērīņš | leslēgšanas režīms 39 W (parasti) | |
| Miega režīmā 0,5 W (parasti) | ||
| Izslēgtā režīmā 0,3 W (parasti) | ||
| Ieejas savienotājs | DPHDMI × 2 | |
| levades video signāls | DPHDMI (tikai HDMI ievades modelim) (izvēles) | |
| Skaļruņi 2 W x 2 (tikai Audio ieejas modelim) (izvēles) | ||
| Maksimālais ekrāna lielums | Horizontāli: 797 mmVertikāli: 334 mm | |
| Barošanas avots IEVADE: 100-240 V~ 50/60 Hz | ||
| Vides apstākļi | Darba temperatūra: no 0° līdz 40°CGlabāšanas temperatūra: no -20° līdz 60°CDarba mitrums: no 20% līdz 80% | |
| Izmēri | 806 (P) x 462~592 (A) x 269 (Dz) mm | |
| Svars (neto) | 7,6 kg (neto) | |
| Mehānisma specifikācijas | Noliekšana: no -5° līdz +35°Grozāmība: 360°Augstuma pielāgošana: 130±5 mmGriešana ap asi: NēNoņemama statne: Jā | |
| Ārējā vadība | Slēdzis/Pogas | Barošanas poga 3. karstais taustiņš1. karstais taustiņš 4. karstais taustiņš2. karstais taustiņš |
| Funkcijas | Spilgtums ValodaKontrasts Ekrāna displeja noildzeZilā gaisma CaurredzamībaMelnās krāsas pastiprināšana Ekrāna displeja bloķēšana ACM EkvadeHDR400 Automātisks avotsIzcils asums DP formātsGamma Platekrāna režīmsKrāsu temperatūra Karsto taustiņu piešķiršana Režīmi DDC/ICrāstelpa HDMI melnās krāsas līmenisPelēktorų režīms Ātrās palaišanas režīmsSešu asu nokrāsa InformācijaSešu asu piesātinājums Atiestafīt visus iestatījumusSkaļums Izslēgt skaņuOver DriveAdaptīvā sinhronizācijaVRBAtsvaidzes intensitāteĪpaši zems latentumsMērkēšanas punkts | |
| Specifikācijas atšķiras atkarībā no modeļa un / vai modeļa. | ||
Acer izstrādājuma rokasgrāmatas un citi dokumenti ir pieejami oficiālajā Acer atbalsta tīmekļa vietnē.
