Tipo de producto	Monitor LCD
Marca	Acer
Modelo	XZ342CUP
Tamaño de pantalla	34 pulgadas (87 cm)
Tipo de panel	VA
Resolución máxima	3440×1440 @ 144 Hz (DP) / @ 100 Hz (HDMI)
Luminosidad	400 cd/m² (típico)
Contraste	100 000 000:1 (ACM)
Tiempo de respuesta	1 ms (VRB)
Ángulo de visión	178° (H) / 178° (V)
Número de colores	16,7 millones
Conectores	DP, HDMI ×2, opciones: VGA, audio, USB
Altavoces integrados	2 W ×2 (opcional)
Alimentación	100-240 V ~ 50/60 Hz
Consumo eléctrico (modo encendido)	39 W (típico)
Consumo (en espera)	0,5 W
Dimensiones (L×P×H)	806 × 462~592 × 269 mm
Peso neto	7,6 kg
Inclinación	-5° a +35°
Rotación	360°
Ajuste de altura	130 ±5 mm
Base desmontable	Sí
Funciones especiales	ACM, HDR400, Adaptive-Sync, VRB, punto de mira
Limpieza recomendada	Paño suave, solución sin disolventes, sin amoniaco ni alcohol
Normas de conformidad	FCC Clase B, CE, RoHS, ErP

Preguntas frecuentes - XZ342CUP ACER

¿Cómo limpiar la pantalla del monitor ACER XZ342CUP?

Apague el monitor y desconecte el adaptador de alimentación. Limpie suavemente la pantalla con un paño suave sobre el que haya rociado una solución de limpieza sin disolventes. Nunca rocíe líquido directamente sobre la pantalla. No use limpiadores a base de amoniaco o alcohol.

¿Cuáles son las dimensiones y el peso del monitor?

Las dimensiones son de 806 mm (L) x 462-592 mm (P) x 269 mm (H) y el peso neto es de 7,6 kg.

¿Cómo conectar el monitor a una computadora?

Asegúrese de que la computadora y el monitor estén apagados. Conecte el cable de video (VGA, HDMI o DP) a la computadora y al monitor. Inserte el cable de alimentación del monitor en un tomacorriente. Encienda la computadora y luego el monitor.

¿Qué cables se incluyen con el monitor?

Los cables de señal (VGA, HDMI, DP) no se incluyen; son opcionales. Solo se incluye el cable de alimentación.

¿Cómo ajustar la altura y la inclinación del monitor?

El monitor permite un ajuste de altura de 130 ±5 mm y una inclinación de -5° a +35°. Para ajustar la altura, ejerza presión uniforme en la parte superior o inferior de la pantalla. Para inclinar, sostenga la base e incline suavemente la pantalla.

¿Qué hacer si la pantalla permanece negra después de encender?

Verifique que el cable de alimentación esté correctamente conectado y que el monitor esté encendido (el indicador debe estar encendido). Asegúrese de que el cable de video esté bien conectado a la computadora y al monitor. Intente cambiar la fuente de entrada mediante los botones del monitor. Si el problema persiste, contacte a un técnico autorizado.

¿Cuál es el consumo eléctrico del monitor?

El consumo en modo encendido es de 39 W (típico), en espera de 0,5 W y apagado de 0,3 W.

¿Cómo activar el modo HDR?

Presione el botón de acceso al menú de cambio de modo (botón 1) en el panel de control. Use las teclas de navegación para seleccionar el modo HDR400. Confirme la selección.

¿El monitor es compatible con soportes VESA?

Sí, el monitor tiene una base desmontable. Es compatible con soportes VESA (estándar 100x100 mm). Retire la base desatornillando los tornillos para fijar el monitor a un brazo o soporte VESA.

¿Dónde descargar el manual completo del monitor ACER XZ342CUP?

Puede descargar gratuitamente el manual en formato PDF en el sitio notice-facile.com buscando el modelo XZ342CUP. Allí también encontrará traducciones e información adicional.

MANUAL DE USUARIO XZ342CUP ACER

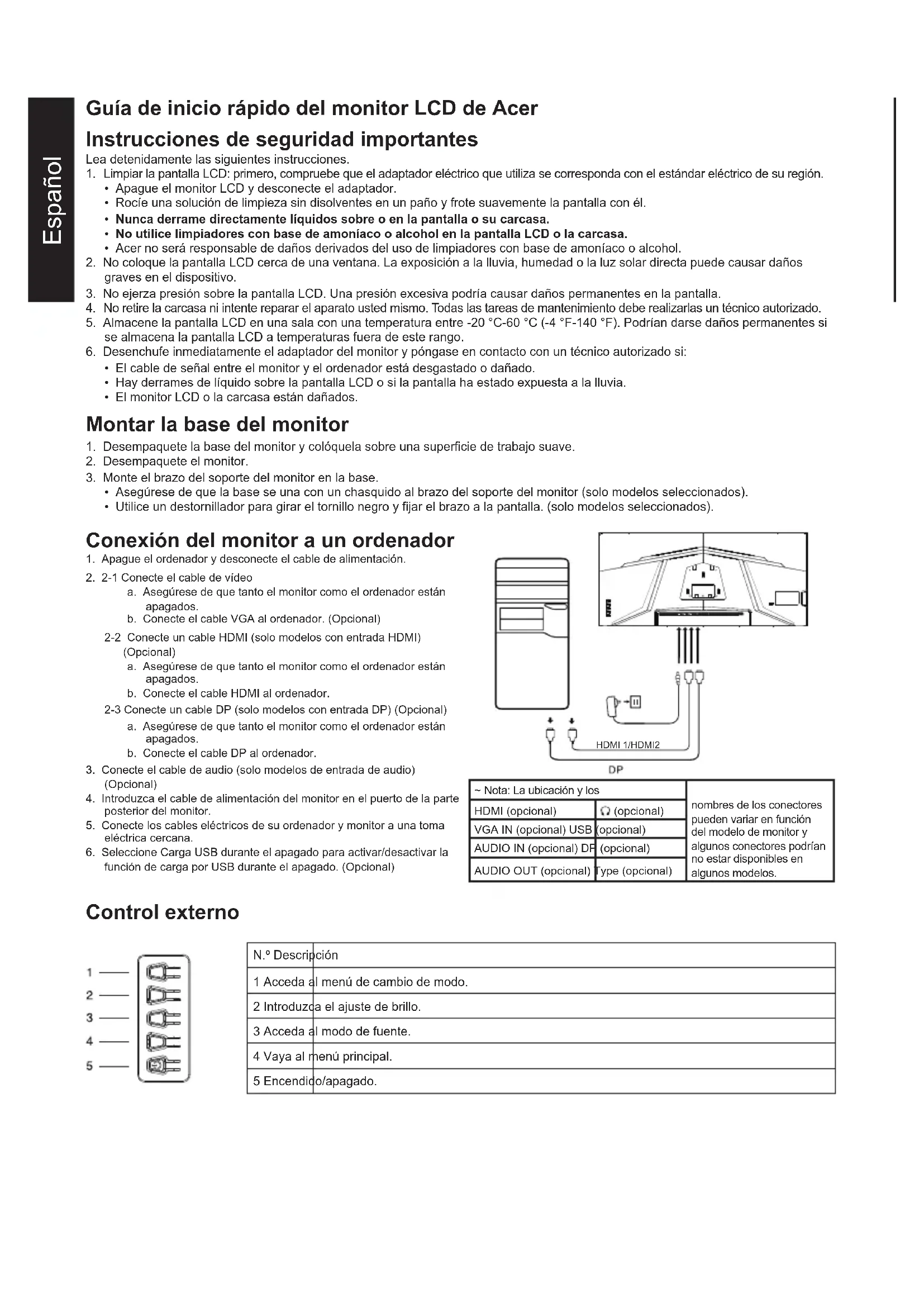

Guía de inicio rápido del monitor LCD de Acer

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Limpiar la pantalla LCD: primero, compruebe que el adaptador eléctrico que utiliza se corresponda con el estándar eléctrico de su región.

2. Apague el monitor LCD y desconecte el adaptador.

3. Rocíe una solución de limpieza sin disolventes en un paño y frote suavemente la pantalla con él.
4. Nunca derrame directamente líquidos sobre o en la pantalla o su carcasa.
5. No utilice limpiadores con base de amoníaco o alcohol en la pantalla LCD o la carcasa.

6. Acer no será responsable de daños derivados del uso de limpiadores con base de amoníaco o alcohol.

7. No coloque la pantalla LCD cerca de una ventana. La exposición a la lluvia, humedad o la luz solar directa puede causar daños graves en el dispositivo.

8. No ejerza presión sobre la pantalla LCD. Una presión excesiva podría causar daños permanentes en la pantalla.
9. No retire la carcasa ni intente reparar el aparato usted mismo. Todas las tareas de mantenimiento debe realizarlas un técnico autorizado.
10. Almacene la pantalla LCD en una sala con una temperatura entre -20 °C-60 °C (-4 °F-140 °F). Podrían darse daños permanentes si se almacena la pantalla LCD a temperaturas fuera de este rango.

11. Desenchufe inmediatamente el adaptador del monitor y póngase en contacto con un técnico autorizado si:

12. El cable de señal entre el monitor y el ordenador está desgastado o dañado.

13. Hay derrames de líquido sobre la pantalla LCD o si la pantalla ha estado expuesta a la lluvia.
14. El monitor LCD o la carcasa están dañados.

Montar la base del monitor

1. Desempaquete la base del monitor y colóquela sobre una superficie de trabajo suave.
2. Desempaquete el monitor.
3. Monte el brazo del soporte del monitor en la base.

- Asegúrese de que la base se una con un chasquido al brazo del soporte del monitor (solo modelos seleccionados).

- Utilice un destornillador para girar el tornillo negro y fijar el brazo a la pantalla. (solo modelos seleccionados).

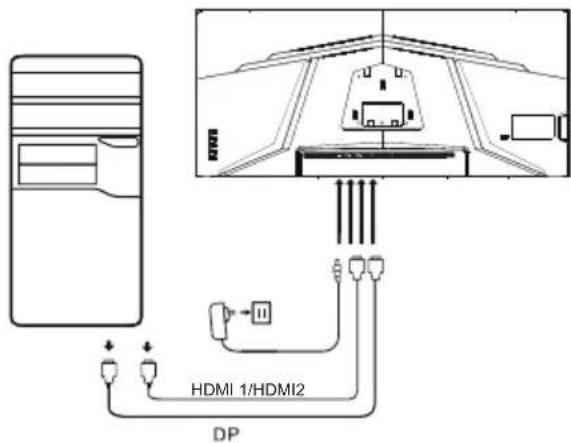

Conexión del monitor a un ordenador

1. Apague el ordenador y desconecte el cable de alimentación.
2. 2-1 Conecte el cable de vídeo

a. Asegúrese de que tanto el monitor como el ordenador están apagados.
b. Conecte el cable VGA al ordenador. (Opcional)

2-2 Conecte un cable HDMI (solo modelos con entrada HDMI)

(Opcional)

a. Asegúrese de que tanto el monitor como el ordenador están apagados.
b. Conecte el cable HDMI al ordenador.

2-3 Conecte un cable DP (solo modelos con entrada DP) (Opcional)

a. Asegúrese de que tanto el monitor como el ordenador están apagados.
b. Conecte el cable DP al ordenador.

1. Conecte el cable de audio (solo modelos de entrada de audio) (Opcional)
2. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
3. Conecte los cables eléctricos de su ordenador y monitor a una toma eléctrica cercana.
4. Seleccione Carga USB durante el apagado para activar/desactivar la función de carga por USB durante el apagado. (Opcional)

~ Nota: La ubicación y los		nombres de los conectores pueden variar en función del modelo de monitor y algunos conectores podrían no estar disponibles en algunos modelos.
HDMI (opcional)	(opcional)
VGA IN (opcional) USB	(opcional)
AUDIO IN (opcional) DF	(opcional)
AUDIO OUT (opcional)	Type (opcional)

Control externo

N.° Descripción

1 Acceda al menú de cambio de modo.

2 Introduzda el ajuste de brillo.

3 Acceda al modo de fuente.

4 Vaya al menú principal.

5 Encendido/apagado.

Declaraciones reglamentarias y de seguridad

Declaración de FCC

Este equipo ha sido probado y cumple los límites de los dispositivos digitales de Clase B conforme al Apartado 15 de las normas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra interferencias perjudiciales cuando el equipo esté instalado en una zona residencial. Este equipo genera, utiliza y puede irradiar energías de radiofrecuencia y, si no se instala cumpliendo las instrucciones, podría causar interferencias a las comunicaciones de radio.

Sin embargo, no hay garantías de que no ocurran interferencias en una instalación específica. Si el dispositivo causara interferencias a la recepción de radio o televisión (lo que se puede determinar con un aparellaje eléctrico), se recomienda tomar una o más de las medidas siguientes para eliminar la interferencia:

• Reajuste la dirección o posición de la antena receptora.
• Aumente la distancia entre el dispositivo y el receptor.
• Conecte el conector de alimentación del dispositivo a una toma eléctrica distinta a la del circuito al que esté conectado el receptor.
• Póngase en contacto con su distribuidor o un técnico de radio/TV experimentado para solicitar ayuda.

Nota

Para prevenir daños al monitor, no lo levante usando el soporte.

Nota: cable apantallado

Todas las conexiones a otros dispositivos informáticos deben realizarse mediante cables apantallados para cumplir las normas de CEM.

Nota: periféricos

Solo deben conectarse al dispositivo periféricos certificados (dispositivos de entrada/salida, terminales, impresoras, etc.) que cumplan los límites de Clase B. El uso de periféricos no certificados podría provocar interferencias a la recepción de radio y televisión.

Nota

Los cambios y modificaciones no aprobados expresamente por el fabricante podrían invalidar la autorización del usuario para operar este producto.

Condiciones de Funcionamiento

Este dispositivo cumple el Apartado 15 de la Normativa de la FCC. Su funcionamiento está sujeto a dos condiciones: (1) este dispositivo no debe causar interferencias perjudiciales, y (2) este dispositivo debe poder aceptar las interferencias recibidas, incluidas interferencias que pudieran causar un funcionamiento indeseado.

Nota: Usuarios canadienses

Este dispositivo digital de Clase B cumple la especificación canadiense ICES-003.

Nota explicatoria sobre "Reglamento sobre la gestión del reciclaje y la eliminación de los residuos de productos eléctricos y electrónicos"

Para cuidar y proteger mejor nuestro planeta, cumpla las leyes y reglamentos sobre reciclaje de residuos de productos eléctricos y electrónicos cuando el producto ya no sea necesario o haya finalizado su vida útil, y recíclelo a través de los fabricantes locales con cualificaciones de reciclaje reconocidas nacionalmente.

Abandono de residuos de equipos para usuarios domésticos de la UE

Este símbolo sobre el producto o en su embalaje indica que el producto no debe eliminarse con otros residuos domésticos. Cuando elimine dispositivos usados, será su responsabilidad llevarlos a un punto de recogida que recicle equipos eléctricos y electrónicos usados. La recogida y reciclaje separados de dispositivos usados en el momento de la eliminación ayuda a conservar los recursos naturales y garantiza que se reciclan de manera que proteja la salud humana y el medio ambiente. Para obtener más información acerca de los puntos de recogida de dispositivos usados, póngase en contacto con su ayuntamiento, servicio de tratamiento de residuos domésticos o la tienda donde compró el producto.

Declaración de conformidad de la CE

Por la presente, Acer Inc., declara que este monitor LCD es conforme a los requisitos fundamentales y otras disposiciones pertinentes de la directiva de compatibilidad electromagnética 2014/30/UE, la directiva de baja tensión 2014/35/UE, la directiva RoHS 2011/65/UE y la directiva 2009/125/CE en lo pertinente a fijar un marco de trabajo para establecer los requisitos de diseño ecológico para productos energéticos.

El monitor de Acer está diseñado para mostrar información de vídeo e imágenes obtenida desde dispositivos electrónicos.

ESPECIFICACIONES

Panel LCD	Sistema Pantalla LCD TFT en color
	Tamaño 34"W (87 cm)
	Tamaño del píxel 0,232 mm (H) x 0,232 mm (V)
	Brillo 400 cd/m2 (típico)
	Contraste 100000000:1 (ACM)
	Ángulo de visión 178° (H) 178° (V) (CR=10)
	Tiempo de respuesta 1 ms (VRB)
	Tipo de panel VA
	Frecuencia horizontal	HDMI: 31,469-150,849 KHzDP: 31,469-217,320 KHz
	Frecuencia vertical	HDMI: 48-100 HzDP: 48-144 Hz
Colores de la pantalla 16,7 M de colores
Reloj de+puntos		HDMI: 530,989 MHzDP: 799,740 MHz
Resolución máxima		HDMI: 3440×1440 a 100 HzDP: 3440×1440 a 144 Hz
Conectar y listo VESA DDCCI/DDC2B
Consumo de energía	Modo Encendido 39 W (típico)
	Modo de suspensión 0,5 W (típico)
	Modo apagado 0,3 W (típico)
Conector de entrada		DPHDMI × 2
Señal de vídeo de entrada		DPHDMI (solo modelos con entrada HDMI) (opcional)
Altavoces 2 W x 2 (Solo modelos con entrada de audió) (opcional)
Tamaño máximo de pantalla		Horizontal: 797 mmVertical: 334 mm
Fuente de alimentación		ENTRADA: 100-240 V, 50/60 Hz
Condiciones medioambientales		Temperatura de funcionamiento: 0° a 40°CTemperatura de almacenamiento: -20° a 60°CHumedad de funcionamiento: 20% a 80%
Dimensiones		806 (An.) x 462~592 (Al.) x 269 (Pr.) mm
Peso (neto)		7,6 kg (neto)
Especificaciones del mecanismo		Inclinación: -5° a +35°Plataforma giratoria: 360°Ajuste de la altura: 130±5 mmGiro: NoBase de pie desmontable: Sí
Controles externos	Interruptor/Botones	Botón de alimentación Acceso directo 3Acceso directo 1 Acceso directo 4Acceso directo 2
	Funciones	Brillo IdiomaContraste T. de espera OSDLuz azul TransparenciaAumento de negro Bloqueo OSDACMHDR400 EntradaHDR400 Fuente automat. Supernitidez Formato DPGamma Modo panorámicoTemp. Color Asignac. teclas rápidasModos DDC/CIEspacio de color Nivel negro HDMIModo escala gris Modo inicio rám. Matiz de 6 ejes InformaciónSatur. 6 ejes Restablecer config.Volumen SilencioOver DriveAdaptive-SyncVRBTasa de actual.Latencia ultrabajaPunto de mira
Las especificaciones varían en función del modelo o la región.

Busque los manuales y otros documentos para el producto Acer en el sitio Web de soporte técnico de Acer oficial.

2-3 Ligue o cabo DP (Apenas modelo de entrada DP) (Opcional)

Nota: Utilizadores canadianos

Declaración de conformidad

Nosotros,

Acer Incorporated

Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado otras normas pertinentes:

☒ Directiva CEM: 2014/30/UE

EN55032:2015+A11:2020 Class B

EN 55035:2017+A11:2020

☒ EN61000-3-2:2019 Class D

EN61000-3-3:2013+A1:2019

☒ Directiva de baja tensión: 2014/35/UE

EN 62368-1:2014+A11:2017

Directiva RoHS: 2011/65/UE

EN 50581:2012

Directiva ErP: 2009/125/CE

(EU) 2019/2021; EN 50564:2011

Año para empezar a aplicar el marcado CE: 2020.

RU Jan / Administrador Superior Acer Incorporated (Taipei, Taiwán)

Dec. 16, 2020

Fecha
