ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XZ342CUP ACER

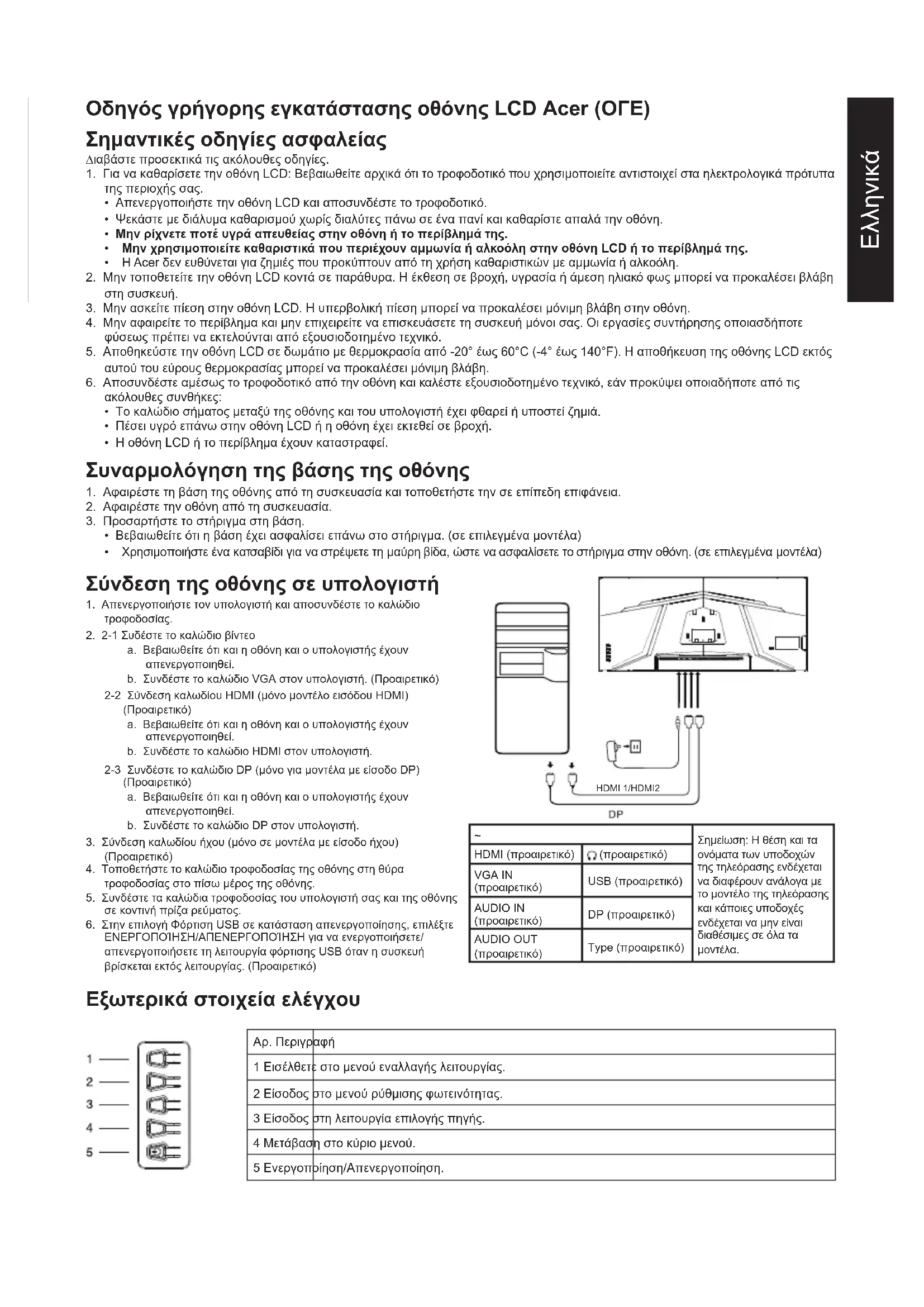

Οδηγός γρήγορης εγκατάστασης οθόνης LCD Acer (ΟΓΕ)
Σημαντικές οδηγίες ασφαλείας
Διαβάστε προσεκτικά τις ακόλουθες οδηγίες.
-
Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε αρχικά ότι το τροφοδοτικό που χρησιμοποιείτε αντιστοιχεί στα ηλεκτρολογικά πρότυπα της περιοχής σας.
-
Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το τροφοδοτικό.
- Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε απαλά την οθόνη.
- Μην ρίχνετε ποτέ υγρά απευθείας στην οθόνη ή το περίβλημά της.
-
Μην χρησιμοποιείτε καθαριστικά που περιέχουν αμμωνία ή αλκοόλη στην οθόνη LCD ή το περίβλημά της.
• Η Acer δεν ευθύνεται για ζημιές που προκύπτουν από τη χρήση καθαριστικών με αμμωνία ή αλκοόλη -
Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρα. Η έκθεση σε βροχή, υγρασία ή άμεση ηλιακό φως μπορεί να προκαλέσει βλάβη στη συσκευή.
- Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη βλάβη στην οθόνη.
- Μην αφαιρείτε το περίβλημα και μην επιχειρείτε να επισκευάσετε τη συσκευή μόνοι σας. Οι εργασίες συντήρησης οποιασδήποτε φύσεως πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.
- Αποθηκεύστε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60°C (-4° έως 140°F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη βλάβη.
- Αποσυνδέστε αμέσως το τροφοδοτικό από την οθόνη και καλέστε εξουσιοδοτημένο τεχνικό, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες:
• Το καλώδιο σήματος μεταξύ της οθόνης και του υπολογιστή έχει φθαρεί ή υποστεί ζημιά.
- Πέσει υγρό επάνω στην οθόνη LCD ή η οθόνη έχει εκτεθεί σε βροχή.
- Η οθόνη LCD ή το περίβλημα έχουν καταστραφεί.
Συναρμολόγηση της βάσης της οθόνης
- Αφαιρέστε τη βάση της οθόνης από τη συσκευασία και τοποθετήστε την σε επίπεδη επιφάνεια.
- Αφαιρέστε την οθόνη από τη συσκευασία.
- Προσαρτήστε το στήριγμα στη βάση.
- Βεβαιωθείτε ότι η βάση έχει ασφαλίσει επάνω στο στήριγμα. (σε επιλεγμένα μοντέλα)
- Χρησιμοποιήστε ένα κατσαβίδι για να στρέψετε τη μαύρη βίδα, ώστε να ασφαλίσετε το στήριγμα στην οθόνη. (σε επιλεγμένα μοντέλα)

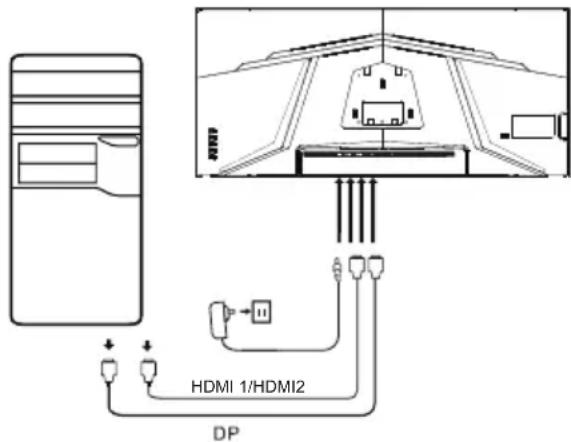

Σύνδεση της οθόνης σε υπολογιστή
- Απενεργοποιήστε τον υπολογιστή και αποσυνδέστε το καλώδιο τροφοδοσίας.
- 2-1 Συδέστε το καλώδιο βίντεο
a. Βεβαιωθείτε ότι και η οθόνη και ο υπολογιστής έχουν απενεργοποιηθεί.
b. Συνδέστε το καλώδιο VGA στον υπολογιστή. (Προαιρετικό)
2-2 Σύνδεση καλωδίου HDMI (μόνο μοντέλο εισόδου HDMI) (Προαιρετικό)
a. Βεβαιωθείτε ότι και η οθόνη και ο υπολογιστής έχουν απενεργοποιηθεί.
b. Συνδέστε το καλώδιο HDMI στον υπολογιστή.
2-3 Συνδέστε το καλώδιο DP (μόνο για μοντέλα με είσοδο DP) (Προαιρετικό)
a. Βεβαιωθείτε ότι και η οθόνη και ο υπολογιστής έχουν απενεργοποιηθεί.
b. Συνδέστε το καλώδιο DP στον υπολογιστή.
- Σύνδεση καλωδίου ήχου (μόνο σε μοντέλα με είσοδο ήχου) (Προαιρετικό)
- Τοποθετήστε το καλώδιο τροφοδοσίας της οθόνης στη θύρα τροφοδοσίας στο πίσω μέρος της οθόνης.
- Συνδέστε τα καλώδια τροφοδοσίας του υπολογιστή σας και της οθόνης σε κοντινή πρίζα ρεύματος.
- Στην επιλογή Φόρτιση USB σε κατάσταση απενεργοποίησης, επιλέξτε ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ για να ενεργοποιήσετε/ απενεργοποιήσετε τη λειτουργία φόρτισης USB όταν η συσκευή βρίσκεται εκτός λειτουργίας. (Προαιρετικό)
| HDMI (προαιρετικό) | Ω (προαιρετικό) | |
| VGA IN (προαιρετικό) | USB (προαιρετικό) | |
| AUDIO IN (προαιρετικό) | DP (προαιρετικό) | |
| AUDIO OUT (προαιρετικό) | Type (προαιρετικό) | |
Εξωτερικά στοιχεία ελέγχου
| Αρ. Περιγραφή | |
| 1 Εισέλθετε | στο μενού εναλλαγής λειτουργίας. |
| 2 Είσοδος | στο μενού ρύθμισης φωτεινότητας. |
| 3 Είσοδος | στη λειτουργία επιλογής πηγής. |
| 4 Μετάβαση | στο κύριο μενού. |
| 5 Ενεργοποίηση/Απενεργοποίηση. | |
Κανονιστικές δηλώσεις και δηλώσεις ασφαλείας
Υπόδειξη FCC
Ο παρών εξοπλισμός έχει υποβληθεί σε δοκιμές και έχει διαπιστωθεί ότι πληροί τις απαιτήσεις ως προς τα όρια που προβλέπονται για τις ψηφιακές συσκευές Κατηγορίας Β, σύμφωνα με το Μέρος 15 των Κανονισμών της FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Ο παρών εξοπλισμός παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ραδιοσυχνότητες και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να επιφέρει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες.
Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα σημειωθούν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη radioφωνικού ή τηλεοπτικού σήματος, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:
- Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης.
- Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη.
• Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης. - Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια.
Σημείωση
Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την σηκώνετε από τη βάση της.
Σημείωση: Θωρακισμένο καλώδιο
Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανονισμούς EMC.
Σημείωση: Περιφερειακές συσκευές
Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Η χρήση μη πιστοποιημένων περιφερειακών συσκευών είναι πιθανό να οδηγήσει σε παρεμβολές στη λήψη radioφωνικού και τηλεοπτικού σήματος.
Σημείωση
Οποιεσδήποτε αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από τον κατασκευαστή ενδέχεται να ακυρώσουν την άδεια του χρήστη να χρησιμοποιεί αυτό το προϊόν.
Συνθήκες λειτουργίας
Η συσκευή συμμορφώνεται με το Μέρος 15 των Κανόνων της FCC. Η λειτουργία υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.
Σημείωση: Για Καναδούς χρήστες
Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.
Επεξηγηματική σημείωση σχετικά με τους "Κανονισμούς για τη διαχείριση των αποβλήτων ηλεκτρικών και ηλεκτρονικών προϊόντων - Ανακύκλωση και διάθεση"
Για τη βέλτιστη φροντίδα και προστασία του πλανήτη μας, όταν δεν χρειάζεστε πλέον αυτό το προϊόν ή κατά το τέλος της ζωής του, παρακαλούμε να συμμορφώνεστε με τους εθνικούς νόμους και κανονισμούς για την ανακύκλωση αποβλήτων ηλεκτρικών και ηλεκτρονικών προϊόντων και να το ανακυκλώνετε μέσω τοπικών κατασκευαστών με αναγνωρισμένες σε εθνικό επίπεδο εγκαταστάσεις ανακύκλωσης.
Απόρριψη οικιακού εξοπλισμού στην Ευρωπαϊκή Ένωση
Αυτό το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευασία υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα υπόλοιπα οικιακά απορρίμματα. Αντί γι' αυτό, είναι δική σας ευθύνη να απορρίπτετε τον άχρηστο εξοπλισμό παραδίδοντάς τον σε ένα καθορισμένο σημείο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η χωριστή συλλογή και ανακύκλωση του άχρηστου εξοπλισμού κατά τη στιγμή της απόρριψης θα βοηθήσει στη διατήρηση των φυσικών πόρων και θα διασφαλίσει ότι ανακυκλώνονται κατά τρόπο που προστατεύεται η ανθρώπινη υγεία και το περιβάλλον. Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τα κέντρα ανακύκλωσης στην περιοχή σας.
Δήλωση συμμόρφωσης CE
Δια της παρούσης, η Acer Inc. δηλώνει ότι η συγκεκριμένη οθόνη LCD είναι σύμμορφη με τις βασικές προϋποθέσεις και άλλες σχετικές διατάξεις της Οδηγίας EMC 2014/30/EU, την Οδηγία περί Χαμηλής Τάσης 2014/35/EU και την Οδηγία RoHS 2011/65/EU, καθώς επίσης και την Οδηγία 2009/125/EK σε ό,τι αφορά στη θέσπιση πλαισίου για τη ρύθμιση των προϋποθέσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.
Η οθόνη Acer προορίζεται για την οπτική προβολή πληροφοριών που λαμβάνονται από ηλεκτρονικές συσκευές.
ΠΡΟΔΙΑΓΡΑΦΕΣ
| Πλαίσιο LCD | Σύστημα οδήγησης Έγχρωμη | TFT LCD |
| Μέγεθος 34"W (87 cm) | ||
| Βήμα Pixel 0,232 mm (O) x 0 | 232 mm (K) | |
| Φωτεινότητα 400 cd/m2 (τυπική) | ||
| Αντίθεση 100000000:1 (ACM) | ||
| Γωνία θέασης 178° (O)/178° (K) (CR=10) | ||
| Χρόνος απόκρισης 1 ms (VRB) | ||
| Τύπος πίνακα VA | ||
| Ορ. Συχνότητα | HDMI: 31,469-150,849 KHzDP: 31,469-217,320 KHz | |
| Καθ. Συχνότητα | HDMI: 48-100 HzDP: 48-144 Hz | |
| Χρώματα οθόνης 16,7 εκ. χρώματα | ||
| Ρολόι κουκκίδας | HDMI: 530,989 MHzDP: 799,740 MHz | |
| Μέγιστη ανάλυση | HDMI: 3440×1440 @ 100 HzDP: 3440×1440 @ 144 Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Κατανάλωση ρεύματος | Λειτουργία ενεργοποίησης 39 | W (τυπική) |
| Λειτουργία αναμονής 0,5 W (τυπική) | ||
| Λειτουργία απενεργοποίησης | 0,3 W (τυπική) | |
| Υποδοχή εισόδου | DPHDMI × 2 | |
| Σήμα εισόδου βίντεο | DPHDMI (μόνο για μοντέλα με είσοδο HDMI) (προαιρετικό) | |
| Ηχεία 2W x 2 (μόνο για μοντέλα με είσοδο ήχου) (προαιρετικό) | ||
| Μέγιστο μέγεθος οθόνης | Οριζόντια: 797 mmΚάθετα: 334 mm | |
| Πηγή ισχύος ΕΙΣΟΔΟΣ: 100-240 V~ 50/60 Hz | ||
| Περιβαλλοντικά ζητήματα | Θερμοκρασία λειτουργίας: 0° έως 40°CΘερμ αποθήκευσης: -20° έως 60°CΥγρασία περιβάλλοντος λειτουργίας: 20% έως 80% | |
| Διαστάσεις 806 (Π) x 462~592 (Y) x 269 (B) mm | ||
| Βάρος (καθαρό) | 7,6 kg (καθαρό) | |
| Προδιαγραφές μηχανισμού | Κλίση: -5° έως +35°Περιστροφή: 360°Ρύθμιση ύψους: 130±5 mmΆξονας περιστροφής: ΌχιΑποσπώμενο πέλμα βάσης: Ναι | |
| Εξωτερικοί έλεγχοι | Διακόπτης/Πλήκτρα | Κουμπί λειτουργίαςΠλήκτρο άμεσης πρόσβασης 1Πλήκτρο άμεσης πρόσβασης 2 |
| Λειτουργίες | ΦωτεινότηταΑντίθεσηΜπτλε φωςΕνίσχυση μαύρουACMHDR400ΥπερευκρίνειαΓάμμαΘερμοκρασία χρώματοςΛειτουργίεςΧρωματικός χώροςΛειτουργία κλίμακας γκριΑπόχρωση 6 αξόνωνΚορεσμός 6 αξόνωνΈνταση ήχουΣίγαση ήχουOver DriveΠροσαρμοζόμενος συγχρονισμόςVRBAριθμός ρυθμού ανανέωσηςΕξαιρετικά χαμηλή καθυστέρησηΣημείο στόχου | |
| Οι προδιαγραφές ενδέχεται να διαφέρουν ανάλογα με το μοντέλο ή/και την περιοχή. | ||
