XZ342CUP - Monitor ACER - Manual de utilizare gratuit

Tip produs	Monitor LCD
Marca	Acer
Model	XZ342CUP
Dimensiunea ecranului	34 inci (87 cm)
Tip panou	VA
Rezoluție maximă	3440×1440 @ 144 Hz (DP) / @ 100 Hz (HDMI)
Luminozitate	400 cd/m² (tipic)
Contrast	100 000 000:1 (ACM)
Timp de răspuns	1 ms (VRB)
Unghi de vizualizare	178° (H) / 178° (V)
Număr de culori	16,7 milioane
Conectori	DP, HDMI ×2, opțiuni: VGA, audio, USB
Difuzoare integrate	2 W ×2 (opțional)
Alimentare	100-240 V ~ 50/60 Hz
Consum electric (mod pornit)	39 W (tipic)
Consum (standby)	0,5 W
Dimensiuni (L×P×Î)	806 × 462~592 × 269 mm
Greutate netă	7,6 kg
Înclinare	-5° până la +35°
Rotire	360°
Reglaj pe înălțime	130 ±5 mm
Picior detașabil	Da
Funcții speciale	ACM, HDR400, Adaptive-Sync, VRB, punct de ochire
Curățare recomandată	Cârpă moale, soluție fără solvenți, fără amoniac sau alcool
Standarde de conformitate	FCC Clasa B, CE, RoHS, ErP

Întrebări frecvente - XZ342CUP ACER

Cum să curați ecranul monitorului ACER XZ342CUP ?

Opriți monitorul și deconectați adaptorul de alimentare. Ștergeți ușor ecranul cu o cârpă moale pe care ați pulverizat o soluție de curățare fără solvenți. Nu pulverizați niciodată lichid direct pe ecran. Nu utilizați detergenți pe bază de amoniac sau alcool.

Care sunt dimensiunile și greutatea monitorului ?

Dimensiunile sunt 806 mm (L) x 462-592 mm (P) x 269 mm (Î) iar greutatea netă este de 7,6 kg.

Cum conectați monitorul la un calculator ?

Asigurați-vă că atât calculatorul cât și monitorul sunt oprite. Conectați cablul video (VGA, HDMI sau DP) la calculator și la monitor. Introduceți cablul de alimentare al monitorului într-o priză electrică. Porniți calculatorul, apoi monitorul.

Ce cabluri sunt furnizate cu monitorul ?

Cablurile de semnal (VGA, HDMI, DP) nu sunt furnizate; sunt opționale. Doar cablul de alimentare este inclus.

Cum reglați înălțimea și înclinarea monitorului ?

Monitorul permite un reglaj pe înălțime de 130 ±5 mm și o înclinare de -5° până la +35°. Pentru a regla înălțimea, aplicați o presiune uniformă în partea de sus sau de jos a ecranului. Pentru a înclina, țineți baza și înclinați ușor ecranul.

Ce faceți dacă ecranul rămâne negru după pornire ?

Verificați dacă cablul de alimentare este conectat corect și dacă monitorul este pornit (ledul trebuie să fie aprins). Asigurați-vă că cablul video este bine conectat la calculator și monitor. Încercați să schimbați sursa de intrare prin butoanele monitorului. Dacă problema persistă, contactați un tehnician autorizat.

Care este consumul electric al monitorului ?

Consumul în mod pornit este de 39 W (tipic), în standby de 0,5 W și în oprit de 0,3 W.

Cum activați modul HDR ?

Apăsați butonul de acces la meniul de schimbare a modului (butonul 1) pe panoul de control. Utilizați tastele de navigare pentru a selecta modul HDR400. Confirmați selecția.

Monitorul este compatibil cu suporturile VESA ?

Da, monitorul are un picior detașabil. Este compatibil cu suporturile VESA (standard 100x100 mm). Scoateți piciorul deșurubând șuruburile pentru a fixa monitorul pe un braț sau suport VESA.

De unde descărcați manualul complet al monitorului ACER XZ342CUP ?

Puteți descărca gratuit manualul în format PDF de pe site-ul notice-facile.com căutând modelul XZ342CUP. Acolo veți găsi, de asemenea, traduceri și informații suplimentare.

MANUAL DE UTILIZARE XZ342CUP ACER

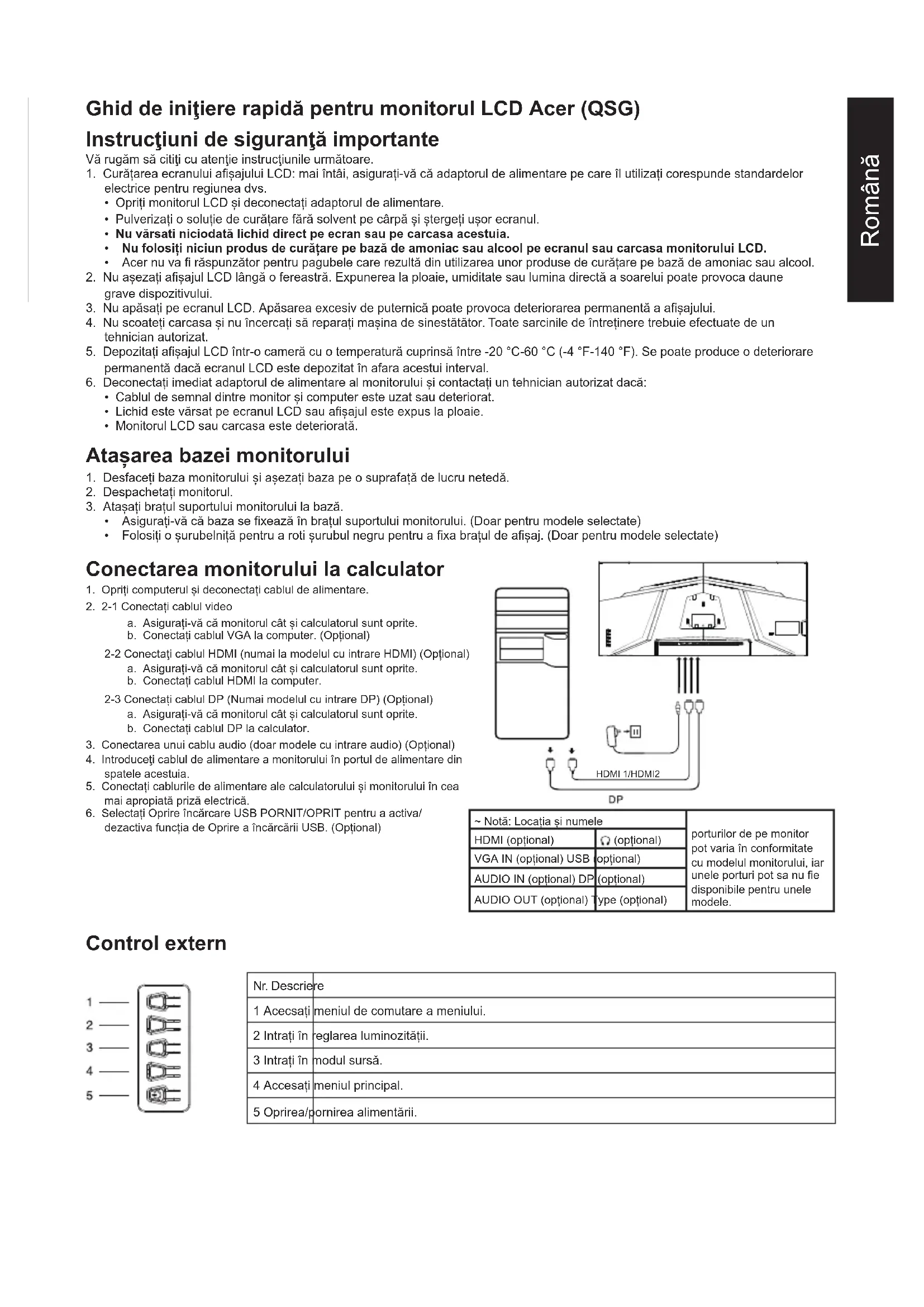

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni de siguranță importante

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Curățarea ecranului afișajului LCD: mai întâi, asigurați-vă că adaptorul de alimentare pe care îl utilizați corespunde standardelor electrice pentru regiunea dvs.
2. Opriti monitorul LCD și deconectați adaptorul de alimentare.
3. Pulverizați o soluție de curățare fără solvent pe cârpă și ștergeți ușor ecranul.

4. Nu vârsati niciodată lichid direct pe ecran sau pe carcasa acestuia.
   Nu folositi niciun produs de curătare pe bază de amoniac sau alcool pe ecranul sau carcasa monitorului LCD.
   Acer nu va fi răspunzător pentru pagubele care rezultă din utilizarea unor produse de curățare pe bază de amoniac sau alcool.

5. Nu așezați afișajul LCD lângă o fereastră. Expunerea la ploaie, umiditate sau lumina directă a soarelui poate provoca daune grave dispozitivului.

6. Nu apăsați pe ecranul LCD. Apăsarea excesiv de puternică poate provoca deteriorarea permanentă a afișajului.

7. Nu scoateți carcasa și nu încercați să reparați mașina de sinestătător. Toate sarcinile de întreținere trebuie efectuate de un tehnician autorizat.

8. Depozitați afișajul LCD într-o cameră cu o temperatură cuprinsă între -20 °C-60 °C (-4 °F-140 °F). Se poate produce o deteriorare permanentă dacă ecranul LCD este depozitat în afara acestui interval.

9. Deconectați imediat adaptorul de alimentare al monitorului și contactați un tehnician autorizat dacă:

- Cablul de semnal dintre monitor și computer este uzat sau deteriorat.

- Lichid este vărsat pe ecranul LCD sau afișajul este expus la ploaie.

• Monitorul LCD sau carcasa este deteriorată.

Ataşarea bazei monitorului

1. Desfaceti baza monitorului și așezati baza pe o suprafață de lucru netedă.
2. Despachetați monitorul.
3. Atasati bratul suportului monitorului la bază.

- Asigurați-vă că baza se fixează în brațul suportului monitorului. (Doar pentru modele selectate)

- Folosiți o şurubelniță pentru a roti şurubul negru pentru a fixa brațul de afişaj. (Doar pentru modele selectate)

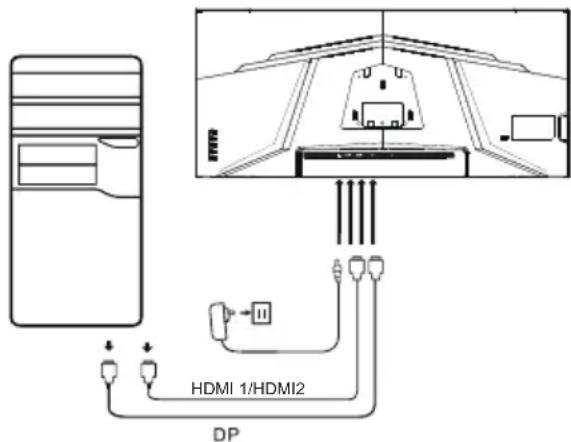

Conectarea monitorului la calculator

1. Opriti computerul și deconectați cablul de alimentare.
2. 2-1 Conectați cablul video

a. Asigurati-vă că monitorul cât și calculatorul sunt oprite.
b. Conectați cablul VGA la computer. (Optional)

2-2 Conectați cablul HDMI (numai la modelul cu intrare HDMI) (Optional)

a. Asigurati-vă că monitorul cât și calculatorul sunt oprite.
b. Conectați cablul HDMI la computer.

2-3 Conectati cablul DP (Numai modelul cu intrare DP) (Optional)

a. Asigurati-vă că monitorul cât și calculatorul sunt oprite.
b. Conectați cablul DP la calculator.

1. Conectarea unui cablu audio (doar modele cu intrare audio) (Optional)
2. Introduceți cablul de alimentare a monitorului în portul de alimentare din spatele acestuia.
3. Conectați cablurile de alimentare ale calculatorului și monitorului în cea mai apropiată priză electrică.
4. Selectați Oprire încărcare USB PORNIT/OPRIT pentru a activa/dezactiva funcția de Oprire a încărcării USB. (Optional)

~ Notă: Locația și numele		porturilor de pe monitor pot varia în conformitate cu modelul monitorului, iar unele porturi pot sa nu fie disponibile pentru unele modele.
HDMI (opțional)	(opțional)
VGA IN (opțional) USB	(Optional)
AUDIO IN (opțional) DP	(Optional)
AUDIO OUT (opțional)	Type (opțional)

Control extern

Nr. Descriere
1 Acecsați	meniul de comutare a meniului.
2 Intrați în	reglarea luminozității.
3 Intrați în	modul sursă.
4 Accesați	meniul principal.
5 Oprirea/pornirea alimentării.

Declaratii de reglementare și siguranță

Declaratie FCC

Acest echipament a fost testat și s-a dovedit că respectă limitele pentru un dispozitiv digital din clasa B, în conformitate cu partea 15 din Regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare atunci când echipamentul este instalat într-o zonă rezidențială. Acest echipament generează, utilizează și poate radia energie de frecvență radio și, dacă nu este instalat și utilizat în conformitate cu instrucțiunile, poate provoca interferențe la comunicațiile radio.

Cu toate acestea, nu există nicio garanție că interferența nu va apărea într-o anumită instalație. Dacă dispozitivul provoacă interferențe la recepția radio sau TV (care poate fi determinată de aparatul de comandă), utilizatorului i se recomandă să ia una sau mai multe dintre următoarele măsuri pentru a elimina interferența:

• Reajustati directia sau poziția antenei receptorului.
• Măriți distanța dintre dispozitiv și receptor.
• Conectați alimentarea dispozitivului la o priză diferită de circuitul la care este conectat receptorul.
• Contactați distribuitorul sau un tehnician radio/TV cu experiență pentru ajutor.

Notă

Pentru a preveni deteriorarea monitorului, nu-l ridicati folosind suportul.

Notă: cablu ecranat

Toate conexiunile la alte dispositive de calcul trebuie să fie prin cabluri ecranate pentru a respecta reglementările EMC.

Notă: periferice

Doar perifericele certificate (dispozitive de intrare / ieşire, terminale, imprimante etc.) care respectă limitele clasei B trebuie conectate la dispozitiv. Utilizarea perifericelor necertificate poate provoca interferențe la receptia radio și televiziune.

Notă

Orice schimbări sau modificări neaprobate în mod expres de către producător ar putea anula autoritatea utilizatorului de a opera acest produs.

Conditii de functionare

Acest dispozitiv se conformează Părții a 15-a a Reglementărilor FCC. Utilizarea este supusă următoarelor două condiții: (1) acest dispozitiv nu poate provoca interferențe dăunătoare și (2) acest dispozitiv trebuie să fie capabil să accepte orice interferență primită, inclusiv interferențe care pot provoca funcționări nedorite.

Notă: Utilizatori din Canada

Acest dispozitiv digital Clasa B respectă specificațiile canadiene ICES-003.

Notă explicativă referitoare la „Regulamentele privind gestionarea deșeurilor de reciclare și eliminare a produselor electrice și electronice”

Pentru o mai bună îngrijire și protejare a planetei noastre, atunci când utilizatorul nu mai are nevoie de acest produs sau la sfârșitul duratei de utilizare a produsului, vă rugăm să respectați legile și reglementările naționale privind reciclarea deșeurilor de produse electrice și electronice și să-I reciclați prin intermediul producătorilor locali cu recunoașterea națională a calificărilor de reciclare.

Abandonarea deșeurilor de echipamente pentru utilizatorii casnici din UE

Acest simbol pe produs sau pe ambalajul său indică faptul că produsul nu trebuie aruncat cu alte deșeuri menajere. Atunci când aruncați dispozitivele folosite, este responsabilitatea dvs. să-l aduceți într-un punct de colectare care reciclează echipamentele electrice și electronice folosite. Colectarea separată și reciclarea dispozitivelor folosite în momentul eliminării ajută la conservarea resurselor naturale și asigură reciclarea lor într-o manieră care protejează sănătatea umană și mediul înconjurător. Pentru mai multe informații despre punctele de reciclare pentru dispozitivele utilizate, vă rugăm să contactați biroul local al orașului, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați achiziționat produsul.

Declaratie de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și alte dispoziții relevante din Directiva EMC 2014/30/UE, Directiva privind joasa tensiune 2014/35/UE și Directiva RoHS 2011/65/UE și Directiva 2009/125/CE în ceea ce privește stabilirea unui cadru pentru stabilirea cerințelor în materie de proiectare ecologică pentru produsul energetic.

Monitorul Acer este destinat pentru afişarea video și vizuală a informațiilor obținute de pe dispozitivele electronice.

SPECIFICATII

Panou LCD	Sistem de actionare LCD TFT	color
	Dimensiune 34"W (87cm)
	Pas pixweli 0,232 mm (H) x 0	232 mm (V)
	Luminozitate 400 cd/m2 (tipic)
	Contrast 100,000,000:1(ACM)
	Unghi vizualizabil 178° (H) 178° (V) (CR=10)
	Timp de răspuns 1 ms (VRB)
	Tip panou VA
	Frecvență H (oriz.)	HDMI: 31,469-150,849 KHzDP: 31,469-217,320 KHz
	Frecvență V (vert.)	HDMI: 48-100 HzDP: 48-144 Hz
Culori afișate Culori 16,7M
Ceas punct		HDMI: 530,989 MHzDP: 799,740 MHz
Rezolutie maximă		HDMI: 3440×1440 @ 100 HzDP: 3440×1440 @ 144 Hz
Plug & Play VESA DDCCI/DDC2B
Consum de energie	Mod pornit 39 W (tipic)
	Modul Repaus 0,5 W (tipic)
	Modul Oprit 0,3 W (tipic)
Conector de intrare		DPHDMI × 2
Semnal video intrare		DPHDMI (doar model cu intrare HDMI) (Optional)
Difuzoare 2W x 2 (Doar modelulul cu intrare audio) (Optional)
Dimensiune maximă ecran		Orizontal: 797 mmVertical: 334 mm
Sursă de alimentare INTRARE: 100-240 V ~ 50/60 Hz
Considerații de mediu		Temperatură de functionare: de la 0° la 40°CTemperatură de depozitare: de la -20° la 60°CUmiditate în stare de functionare: de la 20% la 80%
Dimensiuni		806 (L) x 462~592 (H) x 269 (D) mm
Greutate (netă)		7,6 kg (net)
Specificațiile mecanismului		Înclinare: de la -5° la +35°Rotire: 360°Reglare pe înălțime: 130±5 mmPivotare: NUSuport cu picior detașabil: Da
Controale externe	Comutator/Butoane	Buton de alimentareTastă fierbinte 1Tastă fierbinte 2	Tastă fierbinte 3Tastă fierbinte 4
	Funcții	LuminozitateContrastLumină albastrăIntensificare albastruACMHDR400Super claritateGammaTemperatură culoareModuriSpațiul de culoareMod scală griNuanță pe 6 axeSaturație pe 6 axeVolumÎnchide sunetulEpuizareAdaptive SyncVRBNum. rată de reîmprospătareLatență ultra-joasăPunct tîntă	LimbăExpirare timp OSDTransparențăBlocare OSDIntrarePornire automatăFormat DPMod latAtribuire tastă fierbinteDDC/CINivel de negru HDMIMod pornire rapidăInformațiiResetați toate setările
Specificațiile variază în funcție de model și/sau de regiune.

Puteți găsi manuale și alte documente pentru produsul dvs. Acer pe site-ul web oficial de asistență Acer.
