Тип продукта	ЖК-монитор
Бренд	Acer
Модель	XZ342CUP
Размер экрана	34 дюйма (87 см)
Тип панели	VA
Максимальное разрешение	3440×1440 @ 144 Гц (DP) / @ 100 Гц (HDMI)
Яркость	400 кд/м² (типичная)
Контрастность	100 000 000:1 (ACM)
Время отклика	1 мс (VRB)
Угол обзора	178° (Г) / 178° (В)
Количество цветов	16,7 млн
Разъемы	DP, HDMI ×2, опции: VGA, аудио, USB
Встроенные динамики	2 Вт ×2 (опционально)
Питание	100-240 В ~ 50/60 Гц
Потребляемая мощность (включенный режим)	39 Вт (типичная)
Потребление (режим ожидания)	0,5 Вт
Размеры (Ш×Г×В)	806 × 462~592 × 269 мм
Вес нетто	7,6 кг
Наклон	-5° до +35°
Поворот	360°
Регулировка высоты	130 ±5 мм
Съемная подставка	Да
Специальные функции	ACM, HDR400, Adaptive-Sync, VRB, прицельная точка
Рекомендуемая очистка	Мягкая ткань, раствор без растворителей, без аммиака и спирта
Стандарты соответствия	FCC Класс B, CE, RoHS, ErP

Часто задаваемые вопросы - XZ342CUP ACER

Как очистить экран монитора ACER XZ342CUP?

Выключите монитор и отключите адаптер питания. Аккуратно протрите экран мягкой тканью, на которую вы распылили чистящий раствор без растворителей. Никогда не распыляйте жидкость непосредственно на экран. Не используйте чистящие средства на основе аммиака или спирта.

Каковы размеры и вес монитора?

Размеры: 806 мм (Ш) x 462-592 мм (Г) x 269 мм (В), вес нетто: 7,6 кг.

Как подключить монитор к компьютеру?

Убедитесь, что компьютер и монитор выключены. Подключите видеокабель (VGA, HDMI или DP) к компьютеру и монитору. Вставьте кабель питания монитора в электрическую розетку. Включите компьютер, а затем монитор.

Какие кабели поставляются с монитором?

Сигнальные кабели (VGA, HDMI, DP) не поставляются; они опциональны. Только кабель питания входит в комплект.

Как настроить высоту и наклон монитора?

Монитор позволяет регулировку высоты 130 ±5 мм и наклон от -5° до +35°. Для регулировки высоты равномерно нажимайте на верхнюю или нижнюю часть экрана. Для наклона держите основание и аккуратно наклоняйте экран.

Что делать, если экран остается черным после включения?

Проверьте, правильно ли подключен кабель питания и включен ли монитор (индикатор должен гореть). Убедитесь, что видеокабель надежно подключен к компьютеру и монитору. Попробуйте изменить источник входного сигнала с помощью кнопок на мониторе. Если проблема сохраняется, обратитесь к авторизованному технику.

Какое энергопотребление у монитора?

Потребляемая мощность во включенном режиме: 39 Вт (типичная), в режиме ожидания: 0,5 Вт, в выключенном режиме: 0,3 Вт.

Как активировать режим HDR?

Нажмите кнопку доступа к меню смены режима (кнопка 1) на панели управления. Используйте клавиши навигации для выбора режима HDR400. Подтвердите выбор.

Совместим ли монитор с креплениями VESA?

Да, монитор имеет съемную подставку. Он совместим с креплениями VESA (стандарт 100x100 мм). Снимите подставку, открутив винты, чтобы закрепить монитор на кронштейне или VESA-креплении.

Где скачать полное руководство по монитору ACER XZ342CUP?

Вы можете бесплатно скачать руководство в формате PDF на сайте notice-facile.com, выполнив поиск по модели XZ342CUP. Там вы также найдете переводы и дополнительную информацию.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XZ342CUP ACER

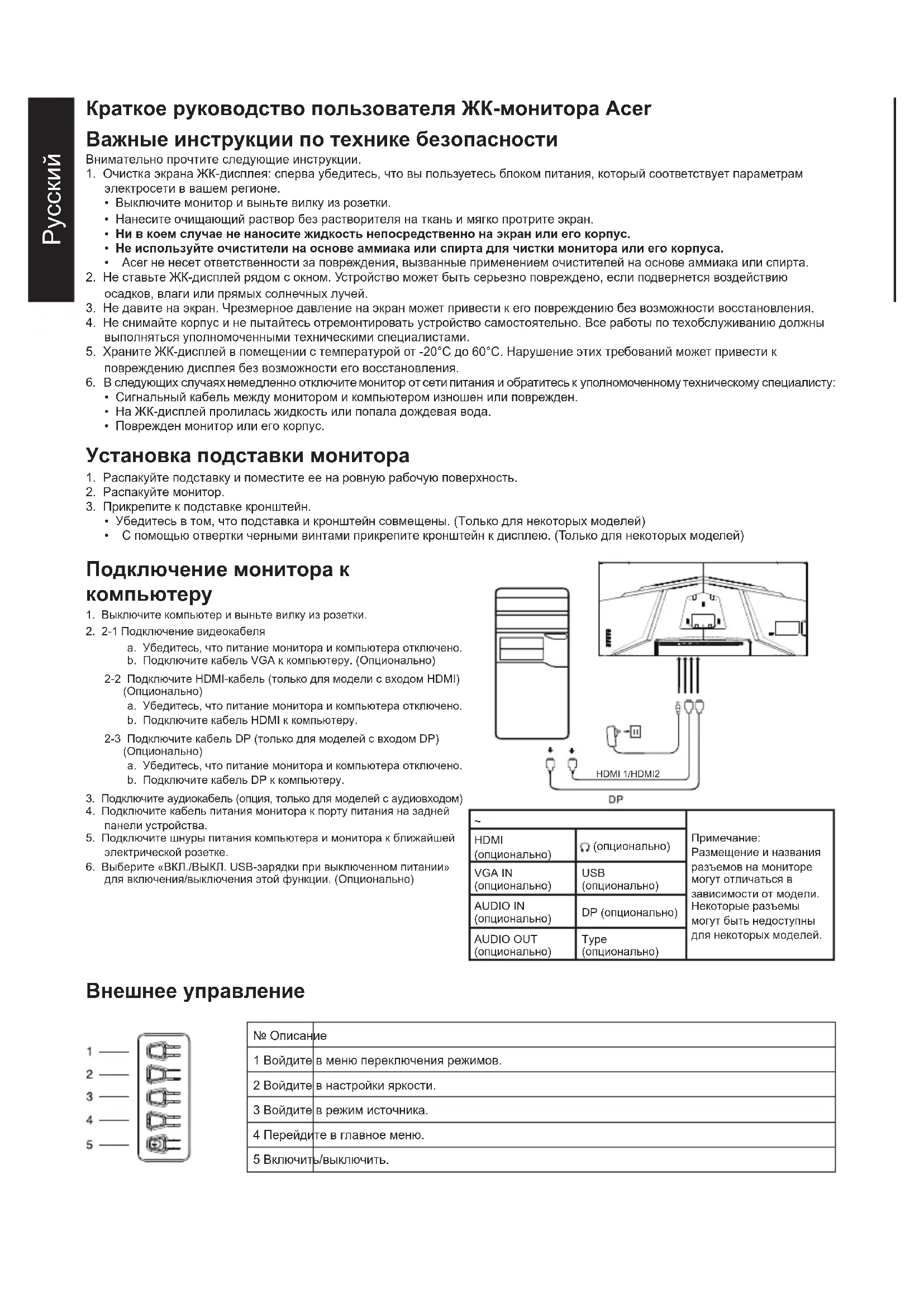

Краткое руководство пользователя ЖК-монитора Acer

Важные инструкции по технике безопасности

Внимательно прочтите следующие инструкции.

1. Очистка экрана ЖК-дисплея: сперва убедитесь, что вы пользуетесь блоком питания, который соответствует параметрам электросети в вашем регионе.
2. Выключите монитор и выньте вилку из розетки.
3. Нанесите очищающий раствор без растворителя на ткань и мягко протрите экран.
4. Ни в коем случае не наносите жидкость непосредственно на экран или его корпус.

5. Не используйте очистители на основе аммиака или спирта для чистки монитора или его корпуса.
   • Асер не несет ответственности за повреждения, вызванные применением очистителей на основе аммиака или спирта.

6. Не ставьте ЖК-дисплей рядом с окном. Устройство может быть серьезно повреждено, если подвернется воздействию осадков, влаги или прямых солнечных лучей.

7. Не давите на экран. Чрезмерное давление на экран может привести к его повреждению без возможности восстановления.

8. Не снимайте корпус и не пытайтесь отремонтировать устройство самостоятельно. Все работы по техобслуживанию должны выполняться уполномоченными техническими специалистами.

9. Храните ЖК-дисплей в помещении с температурой от -20°C до 60°C. Нарушение этих требований может привести к повреждению дисплея без возможности его восстановления.

10. В следующих случаях немедленно отключите монитор от сети питания и обратитесь к уполномоченному техническому специалисту:

- Сигнальный кабель между монитором и компьютером изношен или поврежден.

- На ЖК-дисплей пролилась жидкость или попала дождевая вода.

- Поврежден монитор или его корпус.

Установка подставки монитора

1. Распакуйте подставку и поместите ее на ровную рабочую поверхность.
2. Распакуйте монитор.
3. Прикрепите к подставке кронштейн.

- Убедитесь в том, что подставка и кронштейн совмещены. (Только для некоторых моделей)

• С помощью отвертки черными винтами прикрепите кронштейн к дисплею. (Только для некоторых моделей)

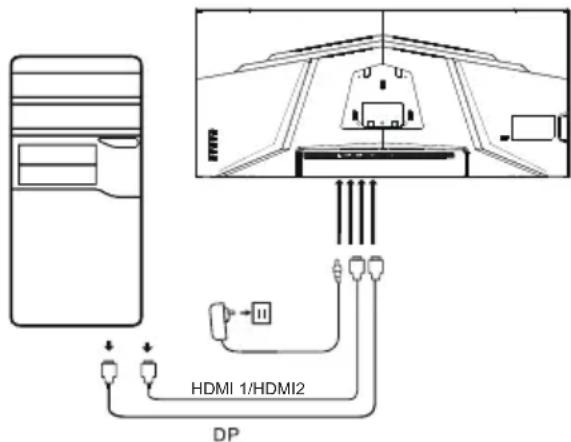

Подключение монитора к

компьютеру

1. Выключите компьютер и выньте вилку из розетки.
2. 2-1 Подключение видеокабеля

а. Убедитесь, что питание монитора и компьютера отключено.
b. Подключите кабель VGA к компьютеру. (Опционально)

2-2 Подключите HDMI-кабель (только для модели с входом HDMI) (Опционально)

Убедитесь, что питание монитора и компьютера отключено.
b. Подключите кабель HDMI к компьютеру.

2-3 Подключите кабель DP (только для моделей с входом DP) (Опционально)

а. Убедитесь, что питание монитора и компьютера отключено.
b. Подключите кабель DP к компьютеру.

1. Подключите аудиокабель (опция, только для моделей с аудиовходом)
2. Подключите кабель питания монитора к порту питания на задней панели устройства.
3. Подключите шнуры питания компьютера и монитора к ближайшей электрической розетке.
4. Выберите «ВКЛ./ВЫКЛ. USB-зарядки при выключенном питании» для включения/выключения этой функции. (Опционально)

~		Примечание:Размещение и названия разъемов на мониторе могут отличаться в зависимости от модели.Некоторые разъемы могут быть недоступны для некоторых моделей.
HDMI(опционально)	Ω (опционально)
VGA IN(опционально)	USB(опционально)
AUDIO IN(опционально)	DP (опционально)
AUDIO OUT(опционально)	Type(опционально)

Внешнее управление

No Описание
1 Войдите	в меню переключения режимов.
2 Войдите	в настройки яркости.
3 Войдите	в режим источника.
4 Перейдите в главное меню.
5 Включить/выключить.

Заявления о соответствии нормативам и технике безопасности

Заявление о соответствии требованиям Федерального агентства по связи (FCC).

Данное оборудование прошло испытания и признано соответствующим ограничениям для цифровых устройств класса В в соответствии с Частью 15 Правил FCC. Эти ограничения призваны обеспечить разумную защиту от вредоносных помех при установке оборудования в жилой зоне. Оборудование генерирует, использует и способно излучать радиочастотную энергию, и в случае нарушения инструкций по установке и эксплуатации может создавать помехи для радиосвязи.

Однако нет гарантии, что помехи не возникнут в каких-либо конкретных случаях установки. Если устройство все же создает помех для приема теле- или радиосигнала (что можно определить по переключателю), для устранения помех рекомендуется принять следующие меры:

• Отрегулируйте направление или положение антенны приемника.
• Увеличьте расстояние между устройством и приемником.
• Подключите устройство к другому источнику питания, а не тому, к которому подключен приемник.
• Обратитесь за помощью к своему продавцу или опытному специалисту по радиотехнике или ТВ.

Примечание

Во избежание повреждения монитора не поднимайте его за кронштейн.

Примечание. Экранированный кабель

Все подключения к другим компьютерным устройствам должны выполняться с помощью экранированных кабелей с целью защиты от электромагнитных помех.

Примечание. Периферийные устройства

К устройству можно подключать только сертифицированные периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и пр.), которые соответствуют ограничениям класса. Использование несертифицированных периферийных устройств может привести к помехам для приема теле- и радиосигналов.

Примечание

Любые изменения и модификации, не одобренные в явном виде производителем, могут привести к аннулированию права на использование этого изделия.

Условия эксплуатации

Данное устройство соответствует требованиям Части 15 правил FCC. Эксплуатация устройства допускается при соблюдении следующих двух условий: (1) устройство не создает вредоносных помех; (2) устройство должно быть способным принимать любые помехи, включая те, которые могут привести к нежелательным операциям.

Примечание: Для пользователей в Канаде

Данное цифровое устройство относится к классу В и соответствует спецификациям ICES-003 Канады.

Пояснение к «Положениям об организации переработки и утилизации электрических и электронных изделий»

Если пользователю больше не требуется данное устройство, или подошел конец срока его службы, соблюдайте государственные нормативы и положения относительно переработки электрических и электронных отходов. Отдавайте их на переработку через местных производителей, обладающих возможностями переработки согласно требованиям государственного законодательства. Так вы заботитесь о своей планете и защищаете ее.

Утилизация оборудования для домашних пользователей в ЕС

Этот символ на изделии или упаковке указывает на то, что изделие не должно утилизироваться вместе с другими бытовыми отходами. При утилизации использованных устройств вы должны отнести их в пункт сбора электрического и электронного оборудования для утилизации. Отдельный сбор и утилизация использованных устройств помогают сохранять природные ресурсы и перерабатывать отходы безвредным для здоровья и окружающей среды способом. Для получения дополнительной информации о пунктах переработки использованных устройств обратитесь в муниципалитет, службу утилизации бытовых отходов или в магазин, где вы приобрели устройство.

Декларация соответствия нормам СЕ

Настоящим компания Acer Inc. заявляет, что изделие соответствует основным требованиям и применимым положениям директивы по электромагнитной совместимости 2014/30/EU, директивы о низковольтном оборудовании 2014/35/EU, директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и директивы 2009/125/EC в отношении основ установки требований экодизайна для продукции, связанной с производством электрической энергии.

Монитор Acer предназначен для воспроизведения видео и визуального отображения данных с электронных устройств.

СПЕЦИФИКАЦИИ

ЖК-панель	Главная система Цветной ЖК-дисплей TFT
	Размер 34"W (87 см)
	Шаг пикселя 0,232 мм (гор.)	× 0,232 мм (верт.)
	Яркость 400 cd/m2(стандартно)
	Контрастность 100000000:1	(ACM)
	Угол обзора 178° (гор.) 178°	(верт.) (CR=10)
	Время отклика 1 мс (VRB)
	Тип панели VA
	Частота по горизонтали	HDMI: 31,469-150,849 кГцDP: 31,469-217,320 кГц
	Частота по вертикали	HDMI: 48-100 ГцDP: 48-144 Гц
Цвета отображения 16,7 млн цветов
Синхросигнал		HDMI: 530,989 МГцDP: 799,740 МГц
Максимальное разрешение		HDMI: 3440×1440 при 100 ГцDP: 3440×1440 при 144 Гц
Plug & Play VESA DDCCI/DDC2B
Потребляемая мощность	Режим вкл. 39 Вт (стандартно)
	Спящий режим 0,5 Вт (стандартно)
	В выключенном состоянии 0,3 Вт (стандартно)
Входной разъем		DPHDMI ×2
Входной видеосигнал		DPHDMI (только для моделей с входом HDMI) (опционально)
Динамики 2 Вт × 2 (только для модели с аудиовходом) (опционально)
Максимальный размер экрана		По горизонтали: 797 ммПо вертикали: 334 мм
Источник питания		ВХОД: 100-240 В - 50/60 Гц
Условия окружающей среды		Рабочая температура: от 0° до 40°CТемпература хранения: от -20° до 60°CРабочая влажность: от 20% до 80%
Размеры		806 (Ш) × 462~592 (В) × 269 (Г) мм
Вес (нетто) 7,6 кг (нетто)
Спецификации конструкции		Наклон: от -5° до +35°Разворот: 360°Регулировка по высоте: 130±5 ммПоворот: НетОтсоединяемая нижняя подставка: да
Внешние органы управления	Переключатели/кнопки	Кнопка питания Горячая клавиша 3Горячая клавиша 1 Горячая клавиша 2
	Функции	Яркость ЯзыкКонтрастность Вр. отобр. МенюСиний свет ПрозрачностьУсиление черного Блокировка менюАСМ ВходHDR400 АвтоисточникВысокая резкость Формат DPГамма Широкоэк.реж.Цвет.темп. Горячие клавишиРежимы DDC/СЦветовая схема Ур. черного HDMIРеж.градац.сер. Реж. быст. зап.6 цветов ИнформацияНасыщ. 6 цветов Сброс всех настроекГромкостьЗвук выкл.Время откликаAdaptive-SyncVRBЗн. частоты обн.Сверхнизкая задержкаЦелевая точка
Технические характеристики зависят от модели и/или региона.

Руководства по эксплуатации и прочая документация к устройству Асег находятся на официальном веб-сайте службы поддержки Асег.
