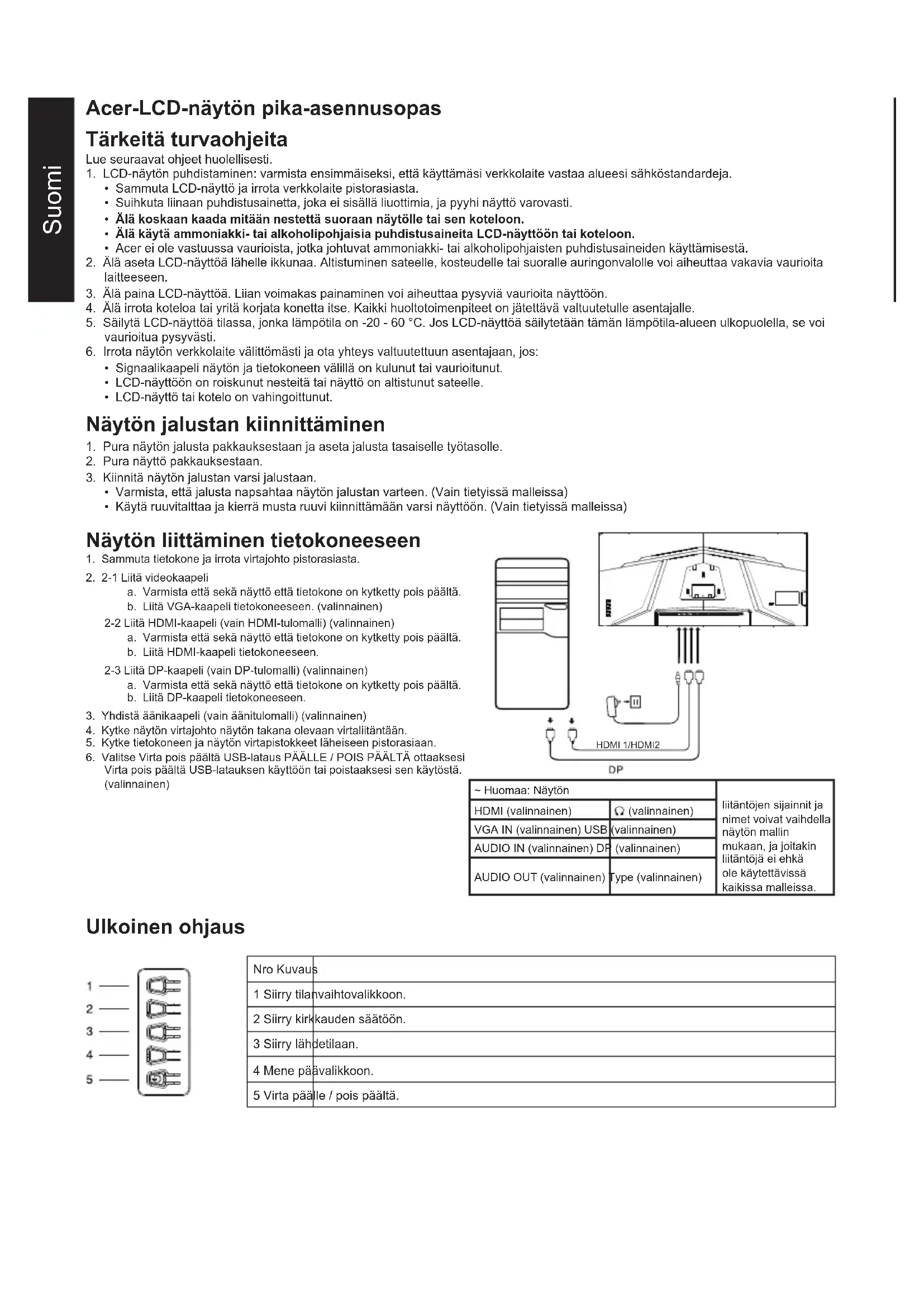

KÄYTTÖOHJE XZ342CUP ACER

1. LCD-näytön puhdistaminen: varmista ensimmäiseksi, että käyttämäsi verkkolaite vastaa alueesi sähköstandardeja.

• Sammuta LCD-näyttö ja irrota verkkolaite pistorasiasta.

• Suihkuta liinaan puhdistusainetta, joka ei sisällä liuottimia, ja pyyhi näyttö varovasti.

• Älä koskaan kaada mitään nestettä suoraan näytölle tai sen koteloon.

• Älä käytä ammoniakki- tai alkoholipohjaisia puhdistusaineita LCD-näyttöön tai koteloon.

• Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käyttämisestä. 2. Älä aseta LCD-näyttöä lähelle ikkunaa. Altistuminen sateelle, kosteudelle tai suoralle auringonvalolle voi aiheuttaa vakavia vaurioita laitteeseen.

3. Älä paina LCD-näyttöä. Liian voimakas painaminen voi aiheuttaa pysyviä vaurioita näyttöön.

4. Älä irrota koteloa tai yritä korjata konetta itse. Kaikki huoltotoimenpiteet on jätettävä valtuutetulle asentajalle.

5. Säilytä LCD-näyttöä tilassa, jonka lämpötila on -20 - 60 °C. Jos LCD-näyttöä säilytetään tämän lämpötila-alueen ulkopuolella, se voi vaurioitua pysyvästi.

6. Irrota näytön verkkolaite välittömästi ja ota yhteys valtuutettuun asentajaan, jos:

• Signaalikaapeli näytön ja tietokoneen välillä on kulunut tai vaurioitunut.

• LCD-näyttöön on roiskunut nesteitä tai näyttö on altistunut sateelle.

• LCD-näyttö tai kotelo on vahingoittunut. Näytön jalustan kiinnittäminen

1. Pura näytön jalusta pakkauksestaan ja aseta jalusta tasaiselle työtasolle.

2. Pura näyttö pakkauksestaan.

3. Kiinnitä näytön jalustan varsi jalustaan.

• Varmista, että jalusta napsahtaa näytön jalustan varteen. (Vain tietyissä malleissa)

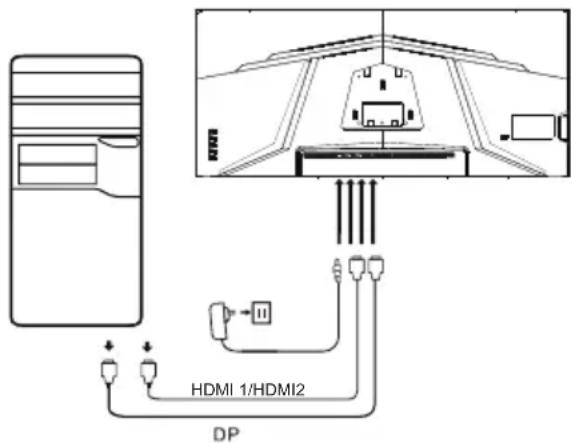

• Käytä ruuvitalttaa ja kierrä musta ruuvi kiinnittämään varsi näyttöön. (Vain tietyissä malleissa) Näytön liittäminen tietokoneeseen

1. Sammuta tietokone ja irrota virtajohto pistorasiasta.

2. 2-1 Liitä videokaapeli

a. Varmista että sekä näyttö että tietokone on kytketty pois päältä. b. Liitä VGA-kaapeli tietokoneeseen. (valinnainen) 2-2 Liitä HDMI-kaapeli (vain HDMI-tulomalli) (valinnainen) a. Varmista että sekä näyttö että tietokone on kytketty pois päältä. b. Liitä HDMI-kaapeli tietokoneeseen. 2-3 Liitä DP-kaapeli (vain DP-tulomalli) (valinnainen) a. Varmista että sekä näyttö että tietokone on kytketty pois päältä. b. Liitä DP-kaapeli tietokoneeseen.

3. Yhdistä äänikaapeli (vain äänitulomalli) (valinnainen)

4. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.

5. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.

6. Valitse Virta pois päältä USB-lataus PÄÄLLE / POIS PÄÄLTÄ ottaaksesi

Virta pois päältä USB-latauksen käyttöön tai poistaaksesi sen käytöstä. (valinnainen) HDMI 1/HDMI2 ~ Huomaa: Näytön liitäntöjen sijainnit ja nimet voivat vaihdella näytön mallin mukaan, ja joitakin liitäntöjä ei ehkä ole käytettävissä kaikissa malleissa. HDMI (valinnainen) (valinnainen) VGA IN (valinnainen) USB (valinnainen) AUDIO IN (valinnainen) DP (valinnainen) AUDIO OUT (valinnainen) Type (valinnainen) Ulkoinen ohjaus Nro Kuvaus 1 Siirry tilanvaihtovalikkoon. 2 Siirry kirkkauden säätöön. 3 Siirry lähdetilaan. 4 Mene päävalikkoon. 5 Virta päälle / pois päältä.Suomi Sääntely- ja turvallisuuslausunnot FCC-lausunto Tämä laite on testattu, ja sen on todettu olevan FCC:n sääntöjen 15. osassa luokan B digitaalisille laitteille asetettujen rajojen puitteissa. Nämä rajat on suunniteltu tarjoamaan kohtuullinen suoja haitallisilta häiriöiltä, kun laite asennetaan asuinalueelle. Laite tuottaa, käyttää ja saattaa säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa häiriöitä radioviestintään. Ei voida kuitenkaan taata, että häiriöitä ei esiintyisi jossakin tietyssä asennuksessa. Jos laite aiheuttaa häiriöitä radio- tai televisiolähetyksiin (mikä voidaan määrittää kytkinlaitteiden avulla), suositellaan, että käyttäjä yrittää häiriön korjaamista yhdellä tai useammalla seuraavista toimenpiteistä:

• Säädä uudelleen vastaanottoantennin suuntaa tai asentoa.

• Lisää laitteen ja vastaanottimen välistä etäisyyttä.

• Liitä laite pistorasiaan, joka on kytketty eri virtapiiriin kuin vastaanotin.

• Pyydä apua jälleenmyyjältä tai kokeneelta radio- ja televisiotekniikkaan erikoistuneelta asentajalta. Huomaa Älä nosta näyttöä jalustasta, jotta vältät näytön vaurioitumisen. Huomaa: suojattu kaapeli Kaikki liitännät muihin tietokonelaitteisiin on tehtävä suojatuilla kaapeleilla, jotta EMC-asetuksen vaatimukset täyttyvät. Huomaa: oheislaitteet Laitteeseen saa kytkeä vain sertifioituja oheislaitteita (I/O-laitteet, päätteet, tulostimet jne.), jotka täyttävät luokan B rajat. Sertifioimattomien oheislaitteiden käyttö saattaa aiheuttaa häiriöitä radio- ja televisiovastaanotolle. Huomaa Muutokset tai muunnelmat, joita valmistaja ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää tätä tuotetta. Käyttöolosuhteet Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alainen: (1) tämä laite ei saa aiheuttaa haitallista häiriötä ja (2) tämän laitteen on pystyttävä vastaanottamaan kaikki häiriö, myös laitteen toimintaa mahdollisesti haittaava häiriö. Huomaa: Käyttö Kanadassa Tämä luokan B digitaalinen laite on Kanadan ICES-003-säädöksen mukainen. Remarque à I'intention des utilisateurs canadiens Cet appareil numrique de la classe B est conforme à la norme NMB-003 du Canada Selittävä huomautus ”Sähkö- ja elektroniikkalaiteromun kierrätystä ja hävittämistä koskeviin määräyksiin” Jotta voisimme paremmin huolehtia planeetastamme ja suojella sitä, noudata sähkö- ja elektroniikkalaiteromun kierrätystä koskevia kansallisia lakeja ja asetuksia, kun et enää tarvitse tätä tuotetta tai tuotteen käyttöikä on päättynyt. Kierrätä tuote paikallisten valmistajien kautta kansallisesti hyväksyttyyn kierrätyslaitokseen. Käytöstä poistettujen laitteiden hävittäminen EU:n alueella Tämä symboli tuotteessa tai sen pakkauksessa kertoo, että tuotetta ei saa hävittää kotitalousjätteen joukossa. Hävitettäessä käytettyjä laitteita on sinun vastuullasi viedä ne keräyspisteeseen, joka kierrättää käytetyt sähkö- ja elektroniikkalaitteet. Käytettyjen laitteiden erillinen kerääminen ja kierrätys hävittämishetkellä auttaa säästämään luonnonvaroja, ja varmistaa, että ne kierrätetään tavalla, joka suojelee ihmisten terveyttä ja ympäristöä. Lisätietoa käytettyjen laitteiden kierrätyspisteistä saat paikallisilta viranomaisilta, jätehuoltolaitokselta tai liikkeestä, josta ostit tuotteen. CE-vaatimustenmukaisuusvakuutus Täten Acer Inc. vakuuttaa, että tämä LCD-näyttö on seuraavassa mainittujen direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen, EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista. Acer-näyttö on tarkoitettu videoiden sekä elektroniikkalaitteista saatujen tietojen visuaaliseen näyttämiseen.Suomi TEKNISET TIEDOT LCD-paneeli Järjestelmä TFT-värinestekidenäyttö Koko 34”L (87cm) Kuvapisteväli 0,232 mm (V) × 0,232 mm (P) Kirkkaus 400 cd/m² (tyypillinen) Kontrasti 100 000 000:1 (ACM) Katselukulma 178° (V) 178° (P) (CR=10) Vasteaika 1 ms (VRB) Paneelityyppi VA Vaakataajuus HDMI: 31,469-150,849 KHz DP: 31,469-217,320 KHz Pystytaajuus HDMI: 48-100 Hz DP: 48-144 Hz Näyttövärit 16,7 milj. väriä Pikselikello HDMI: 530,989 MHz DP: 799,740 MHz Enimmäisresoluutio HDMI: 3440×1440 @ 100 Hz DP: 3440×1440 @ 144 Hz Plug & Play VESA DDCCI/DDC2B Virrankulutus Päällä-tila 39 W (tyypillinen) Lepotila 0,5 W (tyypillinen) Pois 0,3 W (tyypillinen) Tuloliitäntä

HDMI × 2 Videon tulosignaali

HDMI (vain malli, jossa HDMI-sisääntulo) (valinnainen) Kaiuttimet 2 W x 2 (vain äänitulomalli) (valinnainen) Näyttöruudun enimmäiskoko Vaakasuunta: 797 mm Pystysuunta: 334 mm Virtalähde TULO: 100–240 V ~ 50/60 Hz Ympäristön huomioitavat seikat Käyttölämpötila: 0° – 40°C Säilytyslämpötila: -20° – 60°C Käyttöilmankosteus: 20 – 80 % Mitat 806 (P) x 462~592 (K) x 269 (S) mm Paino (netto) 7,6 kg (netto) Mekaaniset tiedot Kallistus: -5°–+35° Kääntö: 360° Korkeussäätö: 130±5 mm Suunnan kääntö: Ei Irrotettava jalusta: Kyllä Ulkoiset hallintalaitteet Kytkin/painikkeet Virtapainike Pikanäppäin 1 Pikanäppäin 2 Pikanäppäin 3 Pikanäppäin 4 Toiminnot Kirkkaus Kontrasti Sinisen taso Mustan vahvistus ACM HDR400 Superterävyys Gamma Värin lämpöisyys Tilat Väriavaruus Harmaasävytila 6-aksel. sävy 6-aksel. satur. Äänenvoim. Mykistä Ylivaihde Adaptive-Sync VRB Virkist.taaj.num Ultra-matala latenssi Tähtäyspiste Kieli Aikakatkaisu Läpinäkyvyys Lukitse OSD Tulo Autom. lähde DP-muoto Laajakuva Pikanäppäinmääritys DDC/CI HDMI-mustan taso Pika-aloitustila Informaatio Nollaa kaikki asetuks. Tekniset tiedot saattavat vaihdella mallin ja/tai alueen mukaan. Hae Acer-tuotteen käyttöoppaat ja muut asiakirjat viralliselta Acer-tukisivustolta.Norsk Hurtigstartveiledning (QSG) for LCD-skjerm fra Acer Viktige sikkerhetsinstruksjoner Les følgende instruksjoner nøye. 1. Rengjøring av LCD-skjermen: først må du sjekke at strømadapteren du bruker passer til strømtypen i det området du er i.
