HASZNÁLATI ÚTMUTATÓ XZ342CUP ACER

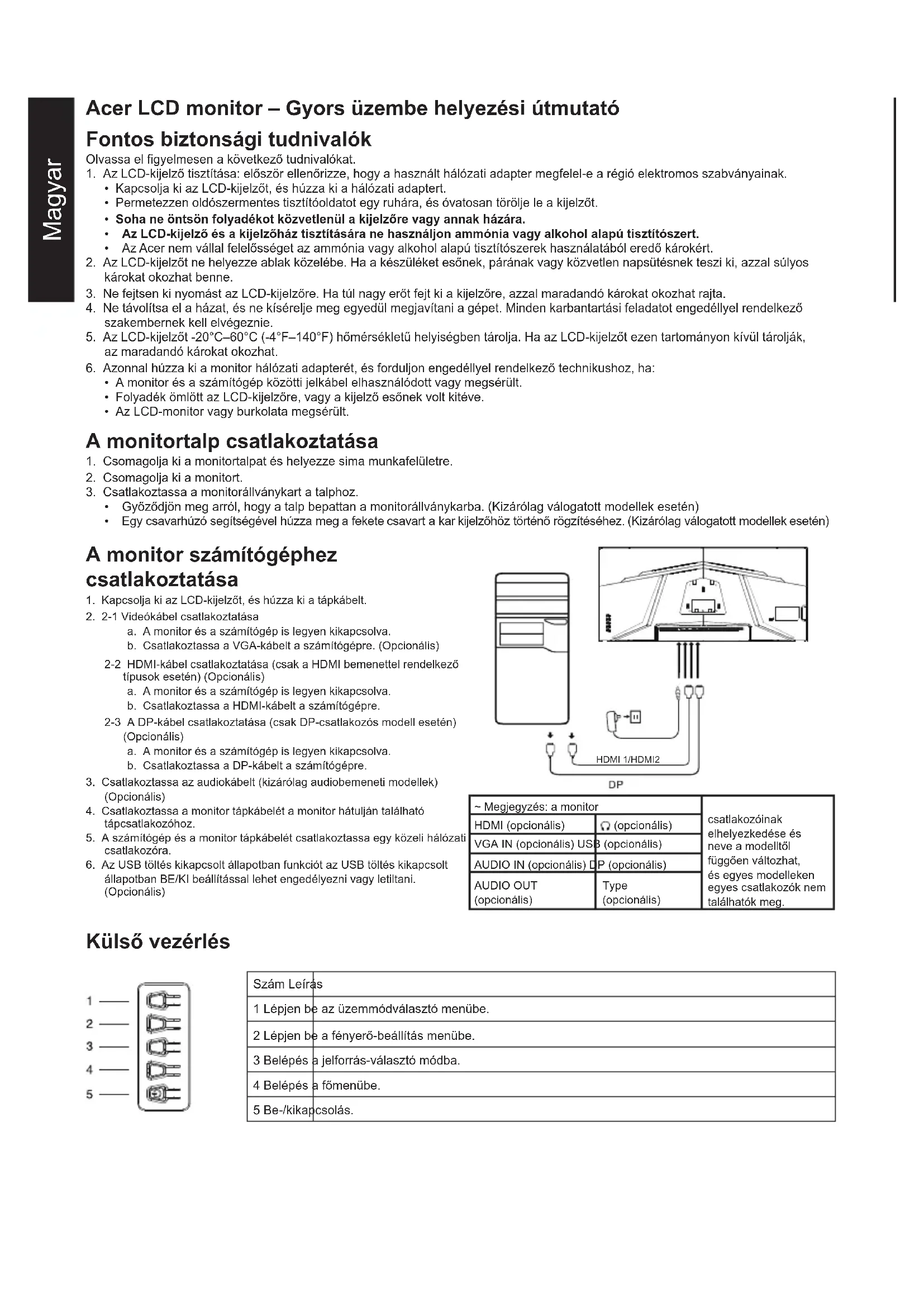

Acer LCD monitor – Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD-kijelző tisztítása: először ellenőrizze, hogy a használt hálózati adapter megfelel-e a régió elektromos szabványainak.

- Kapcsolja ki az LCD-kijelzőt, és húzza ki a hálózati adaptert. - Permetezzen oldószermentes tisztítóoldatot egy ruhára, és óvatosan törölje le a kijelzőt.

- Soha ne öntsön folyadékot közvetlenül a kijelzőre vagy annak házára. - Az LCD-kijelző és a kijelzőház tisztítására ne használjon ammónia vagy alkohol alapú tisztítószert. - Az Acer nem vállal felelősséget az ammónia vagy alkohol alapú tisztítószerek használatából eredő károkért.

1. Az LCD-kijelzőt ne helyezze ablak közelébe. Ha a készüléket esőnek, párának vagy közvetlen napsütésnek teszi ki, azzal súlyos károkat okozhat benne.

2. Ne fejtsen ki nyomást az LCD-kijelzőre. Ha túl nagy erőt fejt ki a kijelzőre, azzal maradandó károkat okozhat rajta.

3. Ne távolítsa el a házat, és ne kísérelje meg egyedül megjavítani a gépet. Minden karbantartási feladatot engedéllyel rendelkező szakembernek kell elvégeznie.

4. Az LCD-kijelzőt -20°C–60°C (-4°F–140°F) hömérsékletű helyiségben tárolja. Ha az LCD-kijelzőt ezen tartományon kívül tárolják, az maradandó károkat okozhat.

5. Azonnal húzza ki a monitor hálózati adapterét, és forduljon engedéllyel rendelkező technikushoz, ha:

6. A monitor és a számítógép közötti jelkábel elhasználódott vagy megsérült.

7. Folyadék ömlött az LCD-kijelzőre, vagy a kijelző esőnek volt kitéve.
8. Az LCD-monitor vagy burkolata megsérült.

A monitortalp csatlakoztatása

1. Csomagolja ki a monitortalpat és helyezze sima munkafelületre.
2. Csomagolja ki a monitort.
3. Csatlakoztassa a monitorállványkart a talphoz.

• Győződjön meg arról, hogy a talp bepattan a monitorállványkarba. (Kizárólag válogatott modellek esetén)

- Egy csavarhúzó segítségével húzza meg a fekete csavart a kar kijelzőhöz történő rögzítéséhez. (Kizárólag válogatott modellek esetén)

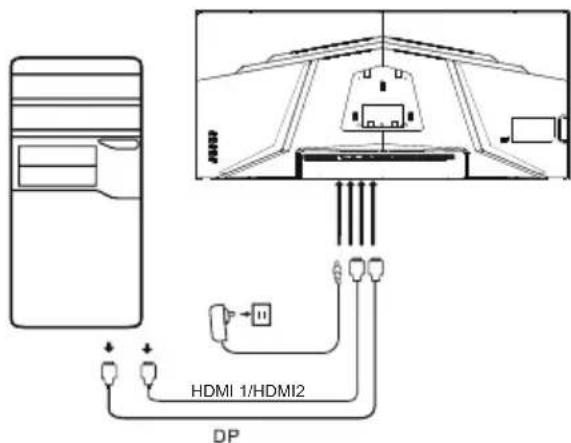

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki az LCD-kijelzőt, és húzza ki a tápkábelt.
2. 2-1 Videókábel csatlakoztatása

a. A monitor és a számítógép is legyen kikapcsolva.
b. Csatlakoztassa a VGA-kábelt a számítógépre. (Opcionális)

2-2 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén) (Opcionális)

a. A monitor és a számítógép is legyen kikapcsolva.
b. Csatlakoztassa a HDMI-kábelt a számítógépre.

2-3 A DP-kábel csatlakoztatása (csak DP-csatlakozós modell esetén) (Opcionális)

a. A monitor és a számítógép is legyen kikapcsolva.
b. Csatlakoztassa a DP-kábelt a számítógépre.

1. Csatlakoztassa az audiokábelt (kizárólag audiobemeneti modellek) (Opcionális)

2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.

3. A számítógép és a monitor tápkábelét csatlakoztassa egy közeli hálózati csatlakozóra.
4. Az USB töltés kikapcsolt állapotban funkciót az USB töltés kikapcsolt állapotban BE/KI beállítással lehet engedélyezni vagy letiltani. (Opcionális)

HDMI 1/HDMI2 DP

~ Megjegyzés: a monitor		csatlakozóinakelhelyezkedése ésneve a modelltőlfüggően változhat,és egyes modellekenegyes csatlakozók nemtalálhatók meg.
HDMI (opcionális)	Ω (opcionális)
VGA IN (opcionális) USB	B (opcionális)
AUDIO IN (opcionális) DP	P (opcionális)
AUDIO OUT (opcionális)	Type (opcionális)

Külső vezérlés

Szám Leírás
1 Lépjen be az üzemmódválasztó menübe.
2 Lépjen be a fényerő-beállítás menübe.
3 Belépés a jelforrás-választó módba.
4 Belépés a főmenübe.
5 Be-/kikapcsolás.

Szabályozó és biztonsági nyilatkozatok

FCC-nyilatkozat

A berendezést tesztnek vetették alá, amely során megállapították, hogy megfelel az FCC-előírások 15. fejezete szerinti B osztályú digitális eszközökre vonatkozó korlátozásoknak. Ezen korlátozások célja, hogy ésszerű védelmet biztosítsanak a káros interferenciával szemben a készülék lakóterületen történő telepítése esetén. A készülék rádiófrekvenciás energiát generál, használ és sugározhat, és ha nem az utasításoknak megfelelően telepítik és használják, akkor zavarhatja a rádiókommunikációt.

Azonban nem garantálható, hogy adott esetben nem jelentkezik interferencia. Ha az készülék zavarja a rádió- vagy a televízióvételt (amelyet a kapcsolóberendezés határozhat meg), akkor az interferencia kiküszöbölése érdekében ajánlott végrehajtani az alábbi intézkedések közül egyet vagy többet:

• Igazítsa meg a vevőantenna irányát vagy pozícióját.
• Növelje a távolságot a készülék és a vevő között.
• A készülék tápkábelét olyan aljzathoz csatlakoztassa, amely különbözik attól az áramkörtől, amelyhez a vevő csatlakozik.
• Forduljon segítségért a forgalmazóhoz vagy egy tapasztalt rádió-/televíziószerelőhöz.

Megjegyzés

A monitor sérülésének elkerülése érdekében ne emelje azt fel a talpánál fogva.

Megjegyzés: árnyékolt kábel

Az EMC-előírásoknak megfelelően minden egyéb számítástechnikai eszközhöz való csatlakoztatáshoz árnyékolt kábeleket kell használni.

Megjegyzés: perifériák

A készülékhez kizárólag olyan hitelesített perifériákat (bemeneti/kimeneti eszközöket, terminálokat, nyomtatókat stb.) lehet csatlakoztatni, amelyek megfelelnek a B osztályú korlátozásoknak. Nem hitelesített perifériák használata zavarhatja a rádió- és a televízióvételt.

Megjegyzés

A gyártó által kifejezetten jóvá nem hagyott változtatások és módosítások érvényteleníthetik a felhasználó jogosultságát a termék üzemeltetésére.

Működtetési feltételek

Az eszköz megfelel az FCC-előírások 15. fejezetében meghatározott határértékeknek. A működtetésnek az alábbi két feltétele van: (1) a készülék nem okozhat káros interferenciát, és (2) a készüléknek bármilyen jellegű interferenciát el kell viselnie, beleértve a nem kívánt működést okozó interferenciát is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályba sorolt digitális készülék megfelel a kanadai ICES-003 specifikációknak:

Magyarázó megjegyzés: „Elektromos és elektronikus hulladékok újrahasznosítására és ártalmatlanítására vonatkozó szabályok”

Amennyiben már nincs szüksége a termékre, illetve a termék élettartama végén, a bolygó védelme érdekében, kérjük, tartsa be az elektromos és elektronikus hulladékok újrahasznosítására vonatkozó nemzeti törvényeket és rendeleteket, és hasznosítsa újra a készüléket országosan elismert újrahasznosítási engedéllyel rendelkező helyi gyártókon keresztül.

A hulladékká vált berendezés elhagyása az EU háztartási felhasználói számára

A terméken vagy annak csomagolásán feltüntetett szimbólum arra utal, hogy a terméket nem szabad a háztartási hulladékba dobni. A használt készülékek ártalmatlanítása során az Ön felelőssége, hogy azokat használt elektromos és elektronikus berendezések újrahasznosítására szolgáló gyűjtőhelyekre vigye. A használt eszközök ártalmatlanítás során történő elkülönített gyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez és biztosítja, hogy az újrahasznosításra az emberi egészség és a környezet védelme mellett kerüljön sor. A használt készülékek újrahasznosítási gyűjtőpontjaival kapcsolatos további információkért forduljon a helyi városi hivatalhoz, a háztartási hulladékkezelő szolgálathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD-monitor megfelel a 2014/30/EU EMC irányelv, a 2014/35/EU kisfeszültségű irányelv, a 2011/65/EU RoHS irányelv, valamint az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek.

Az Acer monitor az elektronikus eszközökröl kapott videók és vizuális információk megjelenítésére szolgál.

SPECIFIKÁCIÓ

LCD-kijelzőpanel	Meghajtórendszer Szines TFT LCD
	Méret 34”Szé (87 cm)
	Pixelsürűség 0,232 mm (V) x	0,232 mm (F)
	Fényerő 400 cd/m2 (Tipikus)
	Kontraszt 100 000 000:1 (ACM)
	Megtekintési szög 178° (V) 178° (F) (CR=10)
	Válasz- idő 1 ms (VRB)
	Panel típusa VA
	Vízsz. frekvencia	HDMI: 31,469-150,849 KHzDP: 31,469-217,320 KHz
	Függ. frekvencia	HDMI: 48-100 HzDP: 48-144 Hz
Megjeleníthető színek 16,7 M szín
Képpont-órajel		HDMI: 530,989 MHzDP: 799,740 MHz
Maximális felbontás		HDMI: 3440×1440, 100 HzDP: 3440×1440, 144 Hz
Plug & Play VESA DDCCI/DDC2B
Energiafogyasztás	Bekapcsolt állapotban 39 W (Tipikus)
	Alvó állapot 0,5 W (Tipikus)
	Kikapcsolt állapot 0,3 W (Tipikus)
Bemeneti csatlakozó		DP2 db HDMI
Bemeneti videojel		DPHDMI (Kizárólag HDMI-beviteli modell esetén) (Opcionális)
Hangszórók 2 W x2 (csak audiocsatlakozós modell esetén) (Opcionális)
Maximális képernyőméret		Vízszintes: 797 mmFüggőleges: 334 mm
Áramforrás BEMENET: 100 – 240 V, 50/60 Hz
Környezeti feltételek		Működési hőmérséklet: 0° – 40°CTárolási hőmérséklet: -20° – 60°CMűködési páratartalom: 20 – 80%
Méretek		806 (Sz) x 462~592 (Ma) x 269 (Mé) mm
Tömeg (nettó tömeg)		7,6 kg (nettó)
Mechanizmus Specifikációk		Döntés: -5° – +35°Elforgatás: 360°Magasság beállítása: 130±5 mmKépelforgatás: NemLeszerelhető talp: lgen
Külső kezelőszervek	Kapcsoló/gombok	Főkapcsoló gomb 3. gyorsbillentyű1. gyorsbillentyű 4. gyorsbillentyű2. gyorsbillentyű
	Funkciók	Fényerő NyelyKontraszt OSD időtúllépésKék fény ÁtlátszóságFeketeszint-javítás OSD lezárásaACMHDR400 BemenetSzuperéles kép DP formátumGammSzínhőmérséklet Széles módSzínhőmérséklet Széles módÜzemmódok Billentyűkombináció-kiosztásSZínteret Használja DDC/ICszürkeárnyalat üzemmód Gyors indítás mód6 tengelyes színárnyalat Információk6 tengelyes telítettség Minden beállítás visszaállításaHangerőNémitásTúlhajtásAdaptive SyncVRBFrissítési gyakoriság számUltra alacsony késésCélpont
A műszaki adatok típusonként és/vagy régiónként eltérőek lehetnek.
