Producttype	LCD-monitor
Merk	Acer
Model	XZ342CUP
Schermdiagonaal	34 inch (87 cm)
Paneeltype	VA
Maximale resolutie	3440×1440 @ 144 Hz (DP) / @ 100 Hz (HDMI)
Helderheid	400 cd/m² (typisch)
Contrast	100.000.000:1 (ACM)
Responstijd	1 ms (VRB)
Kijkhoek	178° (H) / 178° (V)
Aantal kleuren	16,7 miljoen
Aansluitingen	DP, HDMI ×2, optioneel: VGA, audio, USB
Ingebouwde luidsprekers	2 W ×2 (optioneel)
Voeding	100-240 V ~ 50/60 Hz
Stroomverbruik (ingeschakeld)	39 W (typisch)
Stroomverbruik (slaapstand)	0,5 W
Afmetingen (B×D×H)	806 × 462~592 × 269 mm
Nettogewicht	7,6 kg
Kanteling	-5° tot +35°
Draaien	360°
Hoogteverstelling	130 ±5 mm
Verwijderbare voet	Ja
Speciale functies	ACM, HDR400, Adaptive-Sync, VRB, vizierpunt
Aanbevolen reiniging	Zachte doek, oplossing zonder oplosmiddelen, zonder ammoniak of alcohol
Conformiteitsnormen	FCC Klasse B, CE, RoHS, ErP

Veelgestelde vragen - XZ342CUP ACER

Hoe reinig ik het scherm van de ACER XZ342CUP monitor?

Zet de monitor uit en haal de adapter van het stopcontact. Veeg het scherm voorzichtig af met een zachte doek waarop u een reinigingsoplossing zonder oplosmiddelen hebt gespoten. Spuit nooit direct vloeistof op het scherm. Gebruik geen reinigingsmiddelen op basis van ammoniak of alcohol.

Wat zijn de afmetingen en het gewicht van de monitor?

De afmetingen zijn 806 mm (B) x 462-592 mm (D) x 269 mm (H) en het nettogewicht is 7,6 kg.

Hoe sluit ik de monitor aan op een computer?

Zorg dat de computer en de monitor uit zijn. Sluit de videokabel (VGA, HDMI of DP) aan op de computer en de monitor. Steek de stroomkabel van de monitor in een stopcontact. Zet de computer aan en daarna de monitor.

Welke kabels worden bij de monitor meegeleverd?

De signaalkabels (VGA, HDMI, DP) worden niet meegeleverd; ze zijn optioneel. Alleen de stroomkabel is inbegrepen.

Hoe stel ik de hoogte en kanteling van de monitor in?

De monitor biedt een hoogteverstelling van 130 ±5 mm en een kanteling van -5° tot +35°. Om de hoogte aan te passen, oefent u gelijkmatige druk uit op de boven- of onderkant van het scherm. Kantel door de voet vast te houden en het scherm voorzichtig te kantelen.

Wat te doen als het scherm zwart blijft na het inschakelen?

Controleer of de stroomkabel goed is aangesloten en de monitor is ingeschakeld (het lampje moet branden). Zorg dat de videokabel goed is aangesloten op de computer en de monitor. Probeer de ingangsbron te wijzigen via de knoppen van de monitor. Als het probleem aanhoudt, neem dan contact op met een erkende technicus.

Wat is het stroomverbruik van de monitor?

Het stroomverbruik in ingeschakelde modus is 39 W (typisch), in slaapstand 0,5 W en in uitgeschakelde toestand 0,3 W.

Hoe activeer ik de HDR-modus?

Druk op de knop voor toegang tot het menu voor moduswijziging (knop 1) op het bedieningspaneel. Gebruik de navigatietoetsen om de HDR400-modus te selecteren. Bevestig de selectie.

Is de monitor compatibel met VESA-montages?

Ja, de monitor heeft een verwijderbare voet. Het is compatibel met VESA-montages (standaard 100x100 mm). Verwijder de voet door de schroeven los te draaien om de monitor aan een arm of VESA-beugel te bevestigen.

Waar kan ik de volledige handleiding van de ACER XZ342CUP monitor downloaden?

U kunt de handleiding gratis downloaden in PDF-formaat op de website notice-facile.com door te zoeken naar model XZ342CUP. U vindt er ook vertalingen en aanvullende informatie.

GEBRUIKSAANWIJZING XZ342CUP ACER

Belangrijke veiligheidsinstructies

Lees de volgende instructies aandachtig door.

1. Het LCD-scherm reinigen: controleer eerst of de stroomadapter die u gebruikt compatibel is met de elektriciteitsnormen voor uw regio.

2. Schakel de LCD-monitor uit en koppel de stroomadapter los.

3. Spuit wat schoonmaakmiddel zonder oplosmiddelen op een doekje en veeg het scherm voorzichtig af.
4. Laat vloeistoffen nooit direct op of in het scherm of de behuizing ervan terechtkomen.
5. Gebruik op het LCD-scherm of de behuizing ervan geen schoonmaakmiddelen op ammoniak- of alcoholbasis.

6. Acer kan niet aansprakelijk worden gesteld voor schade voortvloeiende uit het gebruik van schoonmaakmiddelen op ammoniak-of alcoholbasis.

7. Plaats het LCD-scherm niet in de buurt van een raam. Blootstelling aan regen, vocht of direct zonlicht kan het apparaat ernstig beschadigen.

8. Niet op het LCD-scherm drukken. Met teveel kracht op het scherm drukken kan tot permanente beschadiging leiden.
9. Verwijder nooit de behuizing en probeer het apparaat niet zelf te repareren. Alle onderhoudsingrepen moeten worden uitgevoerd door een bevoegde elektromonteur.
10. Berg de LCD-display op in een kamer met een temperatuur tussen -20°C - 60°C (-4°F - 140°F). Als u de LCD-display buiten dit temperatuurbereik opbergt, dan kan dat tot permanente beschadiging leiden.

11. Koppel de stroomadapter van de monitor onmiddellijk los en neem contact op met een bevoegde elektromonteur als:

12. De signaalkabel tussen de monitor en computer versleten of beschadigd is.

13. Vloeistof op de LCD-display is gemorst of het apparaat is blootgesteld aan regen.
14. De monitor of behuizing is beschadigd.

Bevestig het voetstuk aan de monitor

1. Pak het voetstuk van de monitor uit en plaats deze op een glad werkoppervlak.
2. Pak de monitor uit.

3. Bevestig de arm van de monitorsteun op het voetstuk.

4. Zorg ervoor dat het voetstuk in de arm van de monitorsteun klikt. (Alleen bepaalde modellen)

5. Gebruik een schroevendraaier om de zwarte schroef vast te draaien en de arm stevig op de display te bevestigen. (Alleen bepaalde modellen)

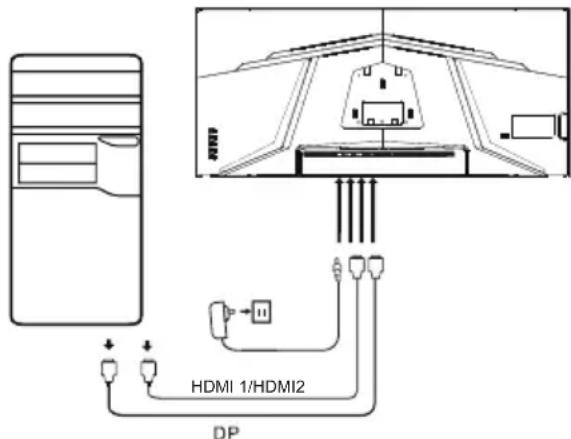

Uw monitor aansluiten op een computer

1. Schakel uw computer uit en koppel de voedingskabel los.
2. 2-1 Videokabel aansluiten

a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b. Sluit de VGA-kabel aan op de computer. (Optioneel)

2-2 HDMI-kabel aansluiten (alleen HDMI-model) (Optioneel)

a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b. Sluit de HDMI-kabel aan op de computer.

2-3 DP-kabel aansluiten (alleen DP-ingangsmodel) (Optioneel)

a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b. Sluit de DP-kabel aan op de computer.

1. Sluit de audiokabel aan (alleen modellen met audio-ingang) (Optioneel)
2. Sluit de voedingskabel van de monitor aan op de voedingspoort aan de achterkant van de monitor.
3. Steek de voedingskabels van de computer en de monitor in een stopcontact in de buurt.
4. Selecteer "USB-lading wanneer uitgeschakeld AAN/UIT" om de USB-laadfunctie terwijl het apparaat is uitgeschakeld in/uit te schakelen. (Optioneel)

~ Opmerking: De locatie		en namen van de aansluitingen op de monitor kunnen per monitormodel verschillen en bepaalde aansluitingen zijn voor sommige modellen mogelijk onbeschikbaar.
HDMI (optioneel)	(optioneel)
VGA IN (optioneel) USB	(optioneel)
AUDIO IN (optioneel) DP	(optioneel)
AUDIO OUT (optioneel)	Type (optioneel)

Externe bediening

Nr. Beschrijving

1 Het modusmenu openen.

2 De helderheidsinstellingen openen.

3 De bronmodus openen.

4 Het hoofdmenu openen.

5 In-/uitschakelen.

Regelgeving- en veiligheidsverklaringen

FCC-verklaring

Deze apparatuur is getest en in overeenstemming bevonden met de limieten voor een Klasse B digitaal apparaat, overeenkomstig Deel 15 van de FCC-richtlijnen. Deze normen zijn ontworpen om redelijke bescherming te bieden tegen schadelijke storing bij installatie in een woonwijk. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en, wanneer niet geïnstalleerd en gebruikt volgens de instructies, kan storing veroorzaken in radiocommunicaties.

Het kan echter niet worden gegarandeerd dat er geen interferentie zal optreden in een specifieke installatie. Als het apparaat inderdaad storing veroorzaakt in radio- of televisieontvangst (te bepalen door de apparatuur uit en in te schakelen), dan wordt de gebruiker aangeraden een of meer van de volgende maatregelen te treffen om de interferentie te elimineren:

- Pas de richting of positie van de ontvangstantenne aan.

• Vergroot de afstand tussen het apparaat en de ontvanger.
• Sluit het apparaat aan op een stopcontact dat deel uitmaakt van een ander circuit dan waarop de ontvanger is aangesloten.
• Neem contact op met uw winkelier of een ervaren radio-/tv-elektromonteur voor hulp.

Opmerking

Om beschadiging aan de monitor te voorkomen, dient u deze niet op te tillen door het voetstuk te gebruiken.

Opmerking: afgeschermde kabel

Alle aansluitingen op andere computerapparatuur moeten met afgeschermde kabels tot stand worden gebracht, overeenkomstig EMC-richtlijnen.

Opmerking: randapparatuur

Alleen gecertificeerde randapparatuur (ingangs-/uitgangsapparatuur, terminals, printers, enz.) die voldoen aan de limieten van Klasse B apparatuur dienen op het apparaat te worden aangesloten. Gebruik van niet-gecertificeerde randapparatuur kan storing veroorzaken in radio- of televisieontvangst.

Opmerking

Wijzigingen of modificaties niet uitdrukkelijk goedgekeurd door de fabrikant kunnen het recht van de gebruiker op het gebruik van dit product ongeldig verklaren.

Gebruiksvoorwaarden

Dit apparaat voldoet aan Deel 15 van de FCC-voorschriften. Het gebruik is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat moet alle ontvangen interferentie kunnen accepteren, waaronder interferentie die tot een ongewenste werking kan leiden.

Opmerking: Canadese gebruikers

Dit Klasse B digitale apparaat voldoet aan Canadese ICES-003-specificaties.

Uitleg over "Richtlijnen m.b.t. het Beheer van de Recycling en Verwijdering van Elektrische en Elektronische Afvalapparatuur"

Wanneer de gebruiker dit product niet langer nodig heeft of het apparaat is aan het einde van zijn levensduur, volg dan a.u.b. de nationale wetgeving en richtlijnen m.b.t. het de recycling van elektrische en elektronische afvalproducten om ons milieu te beschermen en laat het product recyclen door plaatselijke fabrikanten met nationaal herkende recyclingkwalificaties.

Verwijdering van afvalapparatuur voor huishoudelijke gebruikers in de EU

Dit symbool op het product of op de verpakking ervan geeft aan dat het product niet mag worden afgevoerd met ander huishoudelijk afval. Wanneer u verbruikte apparatuur afdankt, dan is het uw verantwoordelijkheid deze naar een inzamelpunt te brengen voor de recycling van elektrische en elektronische apparaten. De gescheiden inzameling en recycling van verbruikte apparaten wanneer deze worden afgedankt helpen natuurlijke grondstoffen te behouden en zorgen ervoor dat de apparaten worden hergebruikt op een wijze die de volksgezondheid en het milieu beschermen. Voor meer informatie over inzamelpunten voor de recycling van verbruikte apparatuur, kunt u contact opnemen met uw gemeente, afvoerdiensten voor huishoudelijk afval of de winkel waar u het product had aangeschaft.

CE-verklaring van conformiteit

Acer Inc. verklaart hierbij dat deze LCD-monitor voldoet aan de essentiële vereisten en andere relevante bepalingen van EMC-richtlijn 2014/30/EU, Laagspanningsrichtlijn 2014/35/EU, en RoHS-richtlijn 2011/65/EU en Richtlijn 2009/125/EC betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energieverbruikende producten.

Monitors van Acer zijn bestemd voor video en visuele weergave van informatie verkregen van elektronische apparatuur.

SPECIFICATIES

LCD-scherm	Besturingssysteem TFT LCD-kleurenscherm
	Afmetingen 34"B (87cm)
	Pixel pitch 0,232 mm (H) x 0,232 mm (V)
	Helderheid 400 cd/m2 (typisch)
	Contrast 100000000:1 (ACM)
	Weergavehoek 178° (H) 178° (V) (CR=10)
	Reactietijd 1 ms (VRB)
	Schermtype VA
	H-frequentie	HDMI: 31,469-150,849 KHzDP: 31,469-217,320 KHz
	V-frequentie	HDMI: 48-100 HzDP: 48-144 Hz
Kleuren 16,7 M kleur
Dotklok		HDMI: 530,989 MHzDP: 799,740 MHz
Maximale resolutie		HDMI: 3440×1440 @ 100 HzDP: 3440×1440 @ 144 Hz
Plug & Play VESA DDCCI/DDC2B
Vermogensverbruik	Ingeschakelde modus 39 W (typisch)
	Slaapmodus 0,5 W (typisch)
	Uit 0,3 W (typisch)
Ingangsconnector		DPHDMI × 2
Invoer videosignaal		DPHDMI (alleen modellen met HDMI-ingang) (optioneel)
Luidsprekers 2W x 2 (alleen modellen met audio-ingang) (optioneel)
Maximale schermgrootte		Horizontaal: 797 mmVerticaal: 334 mm
Voedingsbron		INGANG: 100-240 V ~ 50/60 Hz
Omgevingsvoorwaarden		Bedrijfstemp.: 0° tot 40°COpslagtemp.: -20° tot 60°CGebruiksvochtigheid: 20% tot 80%
Afmetingen		806 (B) × 462~592 (H) × 269 (D) mm
Gewicht (netto)		7,6 kg (netto)
Mechanismespecificaties		Kantelen: -5° tot +35°Draaien: 360°Hoogteafstelling: 130±5 mmRoteren: NeeVerwijderbare voet: Ja
Externe bediening	Schakelaar/toetsen	Aan-/uitknop Hotkey 1 Hotkey 2 Hotkey 3Hotkey 4Hotkey 2
	Functies	Helderheid TaalContrast Time-out OSDBlauw licht DoorzichtigheidZwartversterking OSD vergrendelenACMHDR400 IngangSuperscherpte Autom. BronGamma Superscherpte DP-formaatKleurtemp. DP-formaatGamMAutom. BrONgamma BudbeeldmodusKleurtemp. SneltoetstoewijzingModi SneltoetstoewijzingModi SneltoetstoewijzingModi SneltoetstoewijzingModi SneltoetstoewijzingModi SneltoetstoewijzingModi SneltoetstoewijzingModi SneltoetstoewijzingModi SneltoetstoewijzingModi SneltoetstoewijzingModi SneltoetstoewijzingMod i

Handleidingen en andere documenten voor uw Acer-product kunt u vinden op de officiële Acer-ondersteuningswebsite.

Conformiteitverklaring

Wij,

Acer Incorporated

Wij, Acer Incorporated, verklaren hierbij onder exclusieve verantwoordelijkheid dat het hierboven beschreven product voldoet aan de relevante wetten op harmonisering in de Unie zoals in de onderstaande Richtlijn en dat de geharmoniseerde normen en/of andere relevante standaarden werden toegepast:

EMC-richtlijn: 2014/30/EU

EN55032:2015+A11:2020 Class B

EN 55035:2017+A11:2020

☒ EN61000-3-2:2019 Class D

EN61000-3-3:2013+A1:2019

LVD-richtlijn: 2014/35/EU

EN 62368-1:2014+A11:2017

☒ RoHS-richtlijn: 2011/65/EU

EN 50581:2012

☒ ErP-richtlijn: 2009/125/EG

☒ (EU) 2019/2021; EN 50564:2011

Jaar om de CE-markering te beginnen aanbrengen: 2020.
