Produkttyp	LCD-Monitor
Marke	Acer
Modell	XZ342CUP
Bildschirmgröße	34 Zoll (87 cm)
Panel-Typ	VA
Maximale Auflösung	3440×1440 @ 144 Hz (DP) / @ 100 Hz (HDMI)
Helligkeit	400 cd/m² (typisch)
Kontrastverhältnis	100 000 000:1 (ACM)
Reaktionszeit	1 ms (VRB)
Blickwinkel	178° (H) / 178° (V)
Farben	16,7 Millionen
Anschlüsse	DP, HDMI ×2, optional: VGA, Audio, USB
Eingebaute Lautsprecher	2 W ×2 (optional)
Stromversorgung	100-240 V ~ 50/60 Hz
Stromverbrauch (Betrieb)	39 W (typisch)
Stromverbrauch (Standby)	0,5 W
Abmessungen (B×T×H)	806 × 462~592 × 269 mm
Nettogewicht	7,6 kg
Neigung	-5° bis +35°
Drehung	360°
Höhenverstellung	130 ±5 mm
Abnehmbarer Fuß	Ja
Besondere Funktionen	ACM, HDR400, Adaptive-Sync, VRB, Zielpunkt
Empfohlene Reinigung	Weiches Tuch, lösungsmittelfreie Lösung, ohne Ammoniak oder Alkohol
Konformitätsnormen	FCC Klasse B, CE, RoHS, ErP

Häufig gestellte Fragen - XZ342CUP ACER

Wie reinigt man den Bildschirm des ACER XZ342CUP Monitors?

Schalten Sie den Monitor aus und ziehen Sie das Netzteil ab. Wischen Sie den Bildschirm vorsichtig mit einem weichen Tuch ab, auf das Sie eine lösungsmittelfreie Reinigungslösung gesprüht haben. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm. Verwenden Sie keine Reinigungsmittel auf Ammoniak- oder Alkoholbasis.

Welche Abmessungen und welches Gewicht hat der Monitor?

Die Abmessungen betragen 806 mm (B) x 462-592 mm (T) x 269 mm (H) und das Nettogewicht beträgt 7,6 kg.

Wie schließt man den Monitor an einen Computer an?

Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie das Videokabel (VGA, HDMI oder DP) an Computer und Monitor an. Stecken Sie das Netzkabel des Monitors in eine Steckdose. Schalten Sie den Computer und dann den Monitor ein.

Welche Kabel werden mit dem Monitor geliefert?

Die Signalkabel (VGA, HDMI, DP) sind nicht im Lieferumfang enthalten; sie sind optional. Nur das Netzkabel ist enthalten.

Wie stellt man Höhe und Neigung des Monitors ein?

Der Monitor ermöglicht eine Höhenverstellung von 130 ±5 mm und eine Neigung von -5° bis +35°. Drücken Sie zum Einstellen der Höhe gleichmäßig auf die Ober- oder Unterseite des Bildschirms. Zum Neigen halten Sie die Basis und neigen den Bildschirm vorsichtig.

Was tun, wenn der Bildschirm nach dem Einschalten schwarz bleibt?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und der Monitor eingeschaltet ist (die Kontrollleuchte sollte leuchten). Stellen Sie sicher, dass das Videokabel korrekt mit Computer und Monitor verbunden ist. Versuchen Sie, die Eingangsquelle über die Tasten des Monitors zu ändern. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Techniker.

Wie hoch ist der Stromverbrauch des Monitors?

Der Stromverbrauch beträgt im Betrieb 39 W (typisch), im Standby 0,5 W und im ausgeschalteten Zustand 0,3 W.

Wie aktiviere ich den HDR-Modus?

Drücken Sie die Taste zum Aufrufen des Moduswechselmenüs (Taste 1) am Bedienfeld. Verwenden Sie die Navigationstasten, um den HDR400-Modus auszuwählen. Bestätigen Sie die Auswahl.

Ist der Monitor mit VESA-Halterungen kompatibel?

Ja, der Monitor hat einen abnehmbaren Fuß. Er ist mit VESA-Halterungen kompatibel (Standard 100x100 mm). Entfernen Sie den Fuß, indem Sie die Schrauben lösen, um den Monitor an einem VESA-Arm oder einer Halterung zu befestigen.

Wo kann ich die vollständige Bedienungsanleitung für den ACER XZ342CUP Monitor herunterladen?

Sie können die Bedienungsanleitung kostenlos im PDF-Format auf der Website notice-facile.com herunterladen, indem Sie nach dem Modell XZ342CUP suchen. Dort finden Sie auch Übersetzungen und zusätzliche Informationen.

BEDIENUNGSANLEITUNG XZ342CUP ACER

Acer-LCD-Monitor – Kurzanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Vergewissern Sie sich vor der Reinigung des LCD-Displays, dass der von Ihnen benutzte Netzadapter den elektrischen Standards für Ihre Region entspricht.

2. Schalten Sie den LCD-Monitor aus und trennen Sie dann den Netzadapter vom LCD-Monitor.

3. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und wischen Sie damit vorsichtig über den Bildschirm.
4. Flüssigkeit darf niemals direkt oder indirekt auf den Bildschirm oder in das Monitorgehäuse gelangen.
5. Benutzen Sie weder ammoniak- noch alkoholbasierte Reiniger für die Reinigung des LCD-Displays oder des Monitorgehäuses.

6. Acer haftet nicht für Schäden aufgrund der Benutzung von ammoniak- oder alkoholbasierten Reinigern.

7. Stellen Sie den LCD-Monitor nicht in der Nähe eines Fensters auf. Das Ausgesetztsein gegenüber Regen, Feuchtigkeit oder direkter Sonneneinstrahlung kann zu schweren Beschädigungen des Produkts führen.

8. Drücken Sie nicht auf das LCD-Display. Übermäßig starker Druck kann das LCD-Display dauerhaft beschädigen.
9. Entfernen Sie die Abdeckung nicht und versuchen Sie auch nicht, das Produkt selbst zu reparieren. Alle Wartungsarbeiten dürfen nur durch eine/-n autorisierte/-n Techniker/-in durchgeführt werden.
10. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur von -20 °C – 60 °C (-4 °F – 140 °F) auf. Missachtung kann zur dauerhaften Beschädigung des LCD-Displays führen.

11. Trennen Sie den Monitor umgehend vom Netzadapter und setzen Sie sich anschließend mit einem/-r autorisierten Techniker/-in in Verbindung, wenn:

12. Das Signalkabel zwischen Monitor und Computer verschlissen oder beschädigt ist.

13. Flüssigkeit auf das LCD-Display gelangt ist oder es Regen ausgesetzt gewesen war.
14. Der LCD-Monitor oder das Monitorgehäuse beschädigt ist.

Anbringen des Monitorstandfußes

1. Packen Sie den Monitorstandfuß aus und stellen Sie ihn auf eine weiche Arbeitsfläche.
2. Packen Sie den Monitor aus.
3. Stecken Sie den Monitorstandarm in den Monitorstandfuß.

- Vergewissern Sie sich, dass der Monitorstandarm im Monitorstandfuß einrastet. (nur bestimmte Modelle)

- Drehen Sie mit Hilfe eines Schraubendrehers die schwarze Schraube, um den Monitorstandarm am Monitor zu fixieren. (nur bestimmte Modelle)

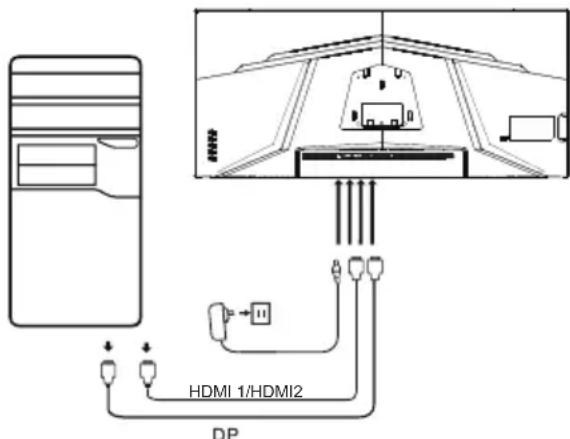

Anschließen des Monitors an einen Computer

1. Schalten Sie Ihren Computer aus und ziehen Sie den Netzstecker aus der Netzsteckdose.
2. 2-1 Anschließen des Videokabels

a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schließen Sie das VGA-Kabel am Computer an. (Optional)

2-2 Schließen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang) (Optional)

a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schließen Sie das HDMI-Kabel am Computer an.

2-3 Anschließen des DisplayPort-Kabels (nur Modelle mit DisplayPort-Eingang) (Optional)

a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schließen Sie das DisplayPort-Kabel am Computer an.

1. Schließen Sie das Audiokabel an (nur Modelle mit Audioeingang) (Optional)
2. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
3. Stecken Sie die Netzstecker der Netzkabel von Computer und Monitor in eine Netzsteckdose, die sich in der Nähe befindet.
4. Wählen Sie für „USB-Laden im ausgeschalteten Zustand“ „EIN“ oder „AUS“ aus, um die USB-Ladefunktion zu aktivieren oder zu deaktivieren. (Optional)

~ Hinweis: Die Orte und		Bezeichnungen der Anschlussbuchsen des Monitors können je nach Monitormodell hiervon abweichen oder bei einigen Monitormodellen nicht vorhanden sein.
HDMI (optional)	(optional)
VGA IN (optional) USB	(optional)
AUDIO IN (optional) DP	(optional)
AUDIO OUT (optional)	Type (optional)

Externe Bedienelemente

Nummer Beschreibung
1 Wechsel	zum Modusumschaltmenü.
2 Wechseln	zur Helligkeitseinstellung.
3 Wechseln	zum Menü für die Eingangssignalquelle.
4 Wechseln	zum Einstellungsmenü.
5 Ein/Aus-Taste.

Bestimmungen und Vorschriften

FCC-Vorschriften

Dieses Gerät wurde gemäß Teil 15 der FCC-Bestimmungen getestet und als konform mit den Grenzwerten eines Geräts der Klasse B befunden. Diese Grenzwerte dienen der Sicherstellung eines angemessenen Schutzes gegen schwerwiegende Störungen, wenn das Produkt in Wohnumgebungen installiert ist. Die Energie der Funkfrequenzen, die das Gerät erzeugt, verwendet und abstrahlt, kann bei unsachgemäßer Installation und Nichtbefolgung dieser Anleitung zu Störungen des Funkverkehrs führen.

Das bedeutet jedoch nicht, dass bei einer bestimmten Installation keine Störung auftreten kann. Wenn das Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was leicht durch Aus- und Einschalten des Produkts herausgefunden werden kann), dann wird dem/der Benutzer/-in empfohlen, die Störung durch eine oder mehrere der nachstehenden Maßnahmen zu beseitigen:

- Neuausrichtung und Standortänderung der Empfängerantenne.

• Vergrößerung des Abstands zwischen Produkt und Empfänger.
  • Stromanschluss des Produkts an einer Netzsteckdose, die vom Stromkreis der Netzsteckdose des Empfängers verschieden ist.
• Rücksprache mit Ihrem/-r Fachhändler/-in oder einem/einer erfahrenen Radio- und Fernsehtechniker/-in.

Hinweis

Heben Sie den Monitor zur Vermeidung möglicher Beschädigungen nicht an seinem Standfuß an.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Datenverarbeitungsgeräten müssen über abgeschirmte Kabel hergestellt werden, um den EMV-Bestimmungen zu entsprechen.

Hinweis: Peripheriegeräte

An dieses Gerät dürfen nur zugelassene Peripheriegeräte (Eingabe-/Ausgabegeräte, Endgeräte, Drucker usw.) angeschlossen werden, bei denen die Einhaltung der Grenzwerte der Klasse B zertifiziert ist. Die Benutzung von nicht zertifizierten Peripheriegeräten kann Störungen des Radio- und Fernsehempfangs verursachen.

Hinweis

Jegliche Änderung oder Modifikation, die nicht ausdrücklich durch den Hersteller genehmigt worden ist, kann zum Erlöschen der Produktbetriebserlaubnis für den/die Benutzer/-in führen.

Betriebsbedingungen

Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb ist Gegenstand der beiden nachstehenden Bedingungen: (1) Dieses Gerät darf keine funktechnischen Störungen verursachen und (2), dieses Gerät muss unanfällig gegenüber beliebigen empfangenen Störungen sein, einschließlich solcher, die einen unerwünschten Betrieb verursachen können.

Hinweis: Benutzer in Kanada

Dieses digitale Klasse-B-Gerät entspricht den Vorschriften der kanadischen Richtlinie ICES-003.

Anmerkungen zu „Richtlinien zum Recycling und zur Entsorgung von elektrischen und elektronischen Altgeräten“

Wenn Sie dieses Produkt nicht länger benötigen oder seine Lebensdauer abgelaufen ist, dann befolgen Sie die Richtlinien zum Recycling und zur Entsorgung elektrischer und elektronischer Altgeräten und entsorgen es über einen Hersteller vor Ort, der staatlich anerkannte Recyclingqualifikationen besitzt.

Entsorgung von elektrischen und elektronischen Altgeräten für EU-Haushalte

Dieses Symbol auf dem Produkt oder seiner Verpackung zeigt an, dass dieses Produkt nicht zusammen mit dem gewöhnlichen Haushaltsmüll entsorgt werden darf. Wenn Sie elektrische und elektronische Altgeräte entsorgen, dann liegt es in Ihrer Verantwortung, diese zu einer Sammelstelle zu bringen, die elektrische und elektronische Altgeräte recycelt. Das separate Sammeln und Recyclen elektrischer und elektronischer Altgeräte zum Zeitpunkt der Entsorgung hilft, natürliche Ressourcen zu schonen und sicherzustellen, dass sie auf eine Art und Weise recycelt werden, die die Umwelt und die menschliche Gesundheit schützt. Wenden Sie sich bitte für weitere Informationen zum Recycling dieses Produkts an das für Sie zuständige Stadtamt, das örtliche Entsorgungsunternehmen oder das Geschäft, in dem Sie das Produkt erworben haben.

CE-Konformitätserklärung

Hiermit erklärt Acer Inc., dass dieser LCD-Monitor mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte übereinstimmt.

Der Acer-Monitor ist für die Anzeige von Videos und der visuellen Darstellung von Informationen vorgesehen, die er von elektrischen Geräten empfängt.

TECHNISCHE DATEN

LCD-Anzeige	Ansteuersystem TFT-Farb-LCD
	Bildschirmdiagonale 34" Breitbild (87 cm)
	Pixelabstand 0,232 mm (H) x 0,232 mm (V)
	Helligkeit 400 cd/m2 (typisch)
	Kontrast 100000000:1 (ACM)
	Blickwinkel 178° (H), 178° (V) (CR = 10)
	Reaktionszeit 1 ms (VRB)
	Bildschirmtyp k. A.
	Horiz. Frequenz	HDMI: 31,469-150,849 KHzDisplayPort: 31,469-217,320 KHz
	Vert. Frequenz	HDMI: 48-100 HzDisplayPort: 48-144 Hz
Displayfarben 16,7 Mio. Farben
Pixeltakt		HDMI: 530,989 MHzDisplayPort: 799,740 MHz
Maximale Auflösung		HDMI: 3440×1440 bei 100 HzDisplayPort: 3440×1440 bei 144 Hz
Plug & Play VESA DDCCI/DDC2B
Leistungsaufnahme	Im Modus Eingeschaltet 39 W (typisch)
	Ruhemodus 0,5 W (typisch)
	Ausgeschaltet 0,3 W (typisch)
Eingangsbuchse		DP2 × HDMI
Videoeingangssignal		DPHDMI (nur für Modelle mit HDMI-Eingang) (optional)
Lautsprecher 2 x 2 W (nur Modelle mit Audioeingang) (optional)
Maximale Bildschirmgröße		Horizontal: 797 mmVertical: 334 mm
Stromquelle		EINGANG: 100 - 240 V ~ 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 0 °C bis 40 °CLagertemperatur: -20 °C bis 60 °CBetriebsluftfeuchtigkeit: 20 % bis 80 %
Abmessungen		806 (B) x 462~592 (H) x 269 (T) mm
Nettogewicht		7,6 kg (netto)
Mechanische Spezifikationen		Neigbar: -5° bis +35°Schwenkbar: 360°Höhenverstellbar: 130±5 mmDrehbar: NeinAbnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein/Aus-Taste Schnellwahltaste 3Schnellwahltaste 1 Schnellwahltaste 2
	Funktionen	Helligkeit SpracheKontrast OSD-DauerBlaulicht TransparenzSchwarzverst. OSD-SperreACMHDR400 EingangSuperscharf Auto-QuelleGamma DP-FormatFarbtemp. BildformateModi SchnelltastenzuweisungFarbraum HDMI-Schwarzp.Grauskala-Modus Schnellstartmod.6-Achs.-Farbton Info6-Achs.-Sättig. Alle Einst. rücksetzenLautstärke StummAlle Einst. rücksetzenOver DriveAdaptive-SyncVRBAkt.-Freq.-Nr.Extrem geringe LatenzZielpunkt
Die genaue technische Ausstattung ist je nach Modell und/oder Region unterschiedlich.

Anleitungen und weitere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Webseite.

Konformitätserklärung

Wir,

Acer Incorporated

(_nx" = 0 bis 9, a bis z, A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2015+A11:2020 Class B

EN 55035:2017+A11:2020

☒ EN61000-3-2:2019 Class D

EN61000-3-3:2013+A1:2019

LVD-Richtlinie: 2014/35/EU

EN 62368-1:2014+A11:2017

RoHS-Richtlinie: 2011/65/EU

EN 50581:2012

☒ Ökodesign-Richtlinie (ErP): 2009/125/EG

(EU) 2019/2021; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2020.
