XZ342CUP - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	XZ342CUP
Ekrano dydis	34 colių (87 cm)
Skydelio tipas	VA
Maksimali raiška	3440×1440 @ 144 Hz (DP) / @ 100 Hz (HDMI)
Šviesumas	400 cd/m² (tipinis)
Kontrastas	100 000 000:1 (ACM)
Atsako laikas	1 ms (VRB)
Matymo kampas	178° (H) / 178° (V)
Spalvų skaičius	16,7 milijonų
Jungtys	DP, HDMI ×2, papildomai: VGA, garso, USB
Integruoti garsiakalbiai	2 W ×2 (pasirinktinai)
Maitinimas	100-240 V ~ 50/60 Hz
Elektros suvartojimas (įjungimo režimas)	39 W (tipinis)
Suvartojimas (budėjimo režimas)	0,5 W
Matmenys (I×P×A)	806 × 462~592 × 269 mm
Grynasis svoris	7,6 kg
Pakreipimas	–5° iki +35°
Sukimas	360°
Aukščio reguliavimas	130 ±5 mm
Nuimamas stovas	Taip
Specialios funkcijos	ACM, HDR400, Adaptive-Sync, VRB, taikinys
Rekomenduojamas valymas	Minkštas audinys, tirpalas be tirpiklių, be amoniako ir alkoholio
Atitikties standartai	FCC B klasė, CE, RoHS, ErP

Dažnai užduodami klausimai - XZ342CUP ACER

Kaip išvalyti ACER XZ342CUP monitoriaus ekraną?

Išjunkite monitorių ir atjunkite maitinimo adapterį. Švelniai nuvalykite ekraną minkštu audiniu, ant kurio purškėte valymo tirpalą be tirpiklių. Niekada nepurkškite skysčio tiesiai ant ekrano. Nenaudokite valiklių, kurių sudėtyje yra amoniako ar alkoholio.

Kokie yra monitoriaus matmenys ir svoris?

Matmenys: 806 mm (I) x 462-592 mm (P) x 269 mm (A), o grynasis svoris – 7,6 kg.

Kaip prijungti monitorių prie kompiuterio?

Įsitikinkite, kad kompiuteris ir monitorius yra išjungti. Prijunkite vaizdo kabelį (VGA, HDMI arba DP) prie kompiuterio ir monitoriaus. Įkiškite monitoriaus maitinimo kabelį į elektros lizdą. Įjunkite kompiuterį, tada monitorių.

Kokie kabeliai pateikiami su monitoriumi?

Signalo kabeliai (VGA, HDMI, DP) nepridedami; jie yra pasirenkami. Pridedamas tik maitinimo kabelis.

Kaip reguliuoti monitoriaus aukštį ir pakreipimą?

Monitorius leidžia reguliuoti aukštį 130 ±5 mm, o pakreipimą nuo –5° iki +35°. Norėdami reguliuoti aukštį, tolygiai spauskite ekrano viršų arba apačią. Norėdami pakreipti, laikykite pagrindą ir švelniai pakreipkite ekraną.

Ką daryti, jei ekranas po įjungimo lieka juodas?

Patikrinkite, ar maitinimo kabelis tinkamai prijungtas ir ar monitorius įjungtas (lemputė turi degti). Įsitikinkite, kad vaizdo kabelis gerai prijungtas prie kompiuterio ir monitoriaus. Pabandykite pakeisti įvesties šaltinį naudodami monitoriaus mygtukus. Jei problema išlieka, kreipkitės į įgaliotąjį techniką.

Koks yra monitoriaus elektros suvartojimas?

Suvartojimas įjungimo režimu yra 39 W (tipinis), budėjimo režimu – 0,5 W, o išjungimo režimu – 0,3 W.

Kaip įjungti HDR režimą?

Paspauskite režimo keitimo meniu prieigos mygtuką (mygtukas 1) valdymo skydelyje. Naudokite naršymo mygtukus, kad pasirinktumėte HDR400 režimą. Patvirtinkite pasirinkimą.

Ar monitorius suderinamas su VESA laikikliais?

Taip, monitorius turi nuimamą stovą. Jis suderinamas su VESA laikikliais (standartinis 100x100 mm). Nuimkite stovą atsukdami varžtus, kad pritvirtintumėte monitorių ant VESA rankos ar laikiklio.

Kur atsisiųsti visą ACER XZ342CUP monitoriaus instrukciją?

Instrukciją PDF formatu galite nemokamai atsisiųsti svetainėje notice-facile.com, ieškodami modelio XZ342CUP. Ten taip pat rasite vertimų ir papildomos informacijos.

NAUDOJIMO INSTRUKCIJA XZ342CUP ACER

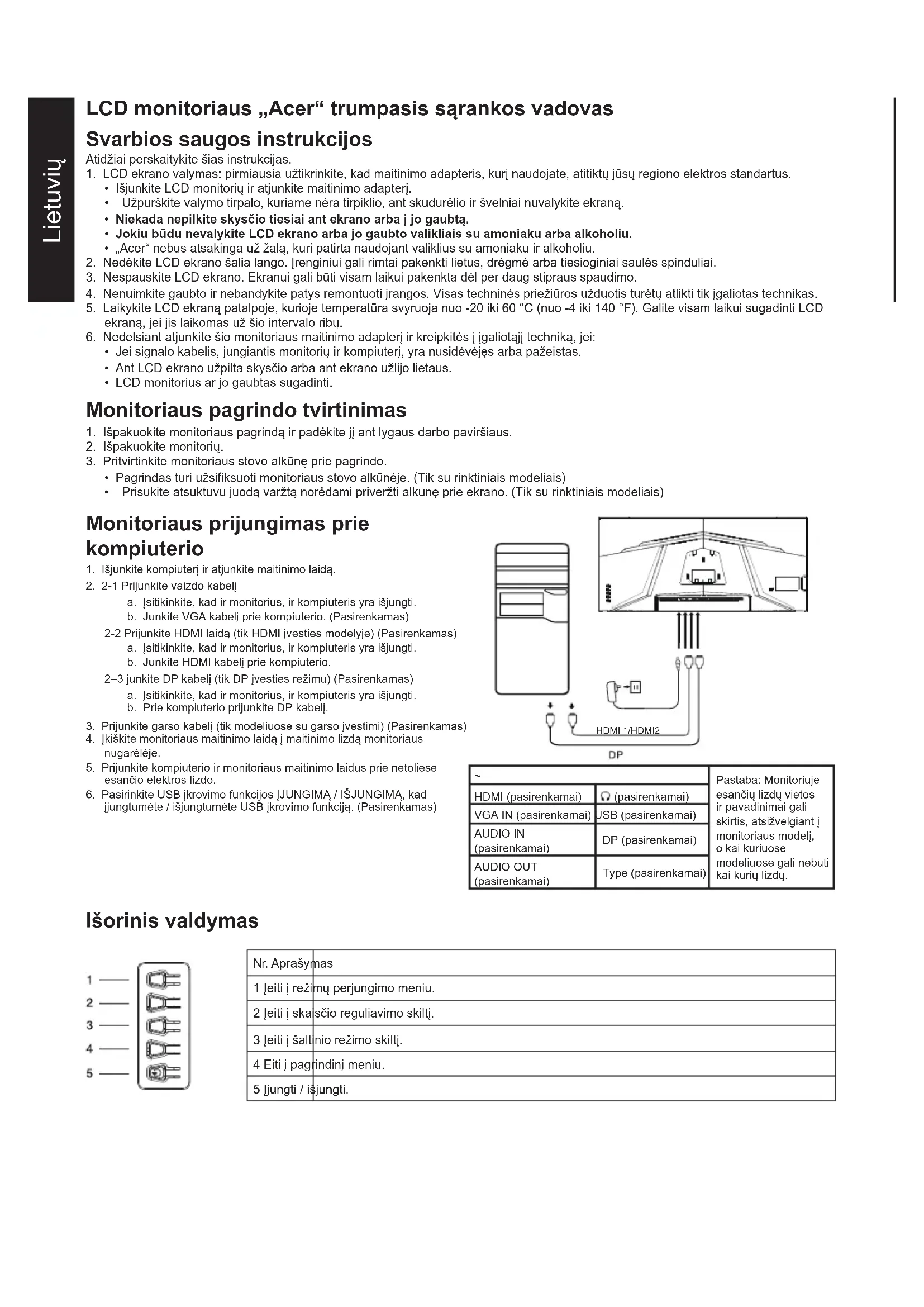

LCD monitoriaus „Acer“ trumpasis sąrankos vadovas

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. LCD ekrano valymas: pirmiausia užtikrinkite, kad maitinimo adapteris, kurį naudojate, atitiktų jūsų regiono elektros standartus.
2. Išjunkite LCD monitorių ir atjunkite maitinimo adapterį.
3. Užpurškite valymo tirpalo, kuriame nėra tirpiklio, ant skudurėlio ir švelniai nuvalykite ekraną.
4. Niekada nepilkite skysčio tiesiai ant ekrano arba į jo gaubtą.
5. Jokiu būdu nevalykite LCD ekrano arba jo gaubto valikliais su amoniaku arba alkoholiu.
6. „Acer“ nebus atsakinga už žalą, kuri patirta naudojant valiklius su amoniaku ir alkoholiu.
7. Nedėkite LCD ekrano šalia lango. Įrenginiui gali rimtai pakenkti lietus, drėgmė arba tiesioginiai saulės spinduliai.
8. Nespauskite LCD ekrano. Ekranui gali būti visam laikui pakenkta dėl per daug stipraus spaudimo.
9. Nenuimkite gaubto ir nebandykite patys remontuoti įrangos. Visas techninės priežiūros užduotis turėtų atlikti tik įgaliotas technikas.
10. Laikykite LCD ekraną patalpoje, kurioje temperatūra svyruoja nuo -20 iki 60 °C (nuo -4 iki 140 °F). Galite visam laikui sugadinti LCD ekraną, jei jis laikomas už šio intervalo ribų.
11. Nedelsiant atjunkite šio monitoriaus maitinimo adapterį ir kreipkitės į įgaliotąjį techniką, jei:

- Jei signalo kabelis, jungiantis monitorių ir kompiuterį, yra nusidėvėjęs arba pažeistas.

- Ant LCD ekrano užpilta skysčio arba ant ekrano užlijo lietaus.

• LCD monitorius ar jo gaubtas sugadinti.

Monitoriaus pagrindo tvirtinimas

1. Išpakuokite monitoriaus pagrindą ir padėkite jį ant lygaus darbo paviršiaus.
2. Išpakuokite monitorių.
3. Pritvirtinkite monitoriaus stovo alkūnę prie pagrindo.

- Pagrindas turi užsifiksuoti monitoriaus stovo alkūnėje. (Tik su rinktiniais modeliais)

- Prisukite atsuktuvu juodą varžtą norėdami priveržti alkūnę prie ekrano. (Tik su rinktiniais modeliais)

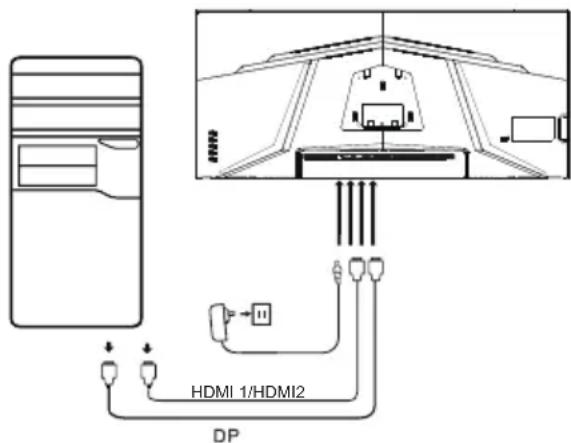

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite kompiuterį ir atjunkite maitinimo laidą.
2. 2-1 Prijunkite vaizdo kabelį

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti.

b. Junkite VGA kabelį prie kompiuterio. (Pasirenkama)

2-2 Prijunkite HDMI laidą (tik HDMI įvesties modeliuose) (Pasirenkama)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Junkite HDMI kabelį prie kompiuterio.

2–3 junkite DP kabelį (tik DP įvesties režimu) (Pasirenkama)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prie kompiuterio prijunkite DP kabelį.

1. Prijunkite garso kabelį (tik modeliuose su garso įvestimi) (Pasirenkama)
2. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie netoliese esančio elektros lizdo.
4. Pasirinkite USB įkrovimo funkcijos ĮJUNGIMĄ / IŠJUNGIMĄ, kad įjungtumėte / išjungtumėte USB įkrovimo funkciją. (Pasirenkama)

~		Pastaba: Monitoriuje esančių lizdų vietos ir pavadinimai gali skirtis, atsižvelgiant į monitoriaus modelį, o kai kuriuose modeliuose gali nebūti kai kurių lizdų.
HDMI (pasirenkamai)	Ω (pasirenkamai)
VGA IN (pasirenkamai)	USB (pasirenkamai)
AUDIO IN (pasirenkamai)	DP (pasirenkamai)
AUDIO OUT (pasirenkamai)	Type (pasirenkamai)

Išorinis valdymas

Nr. Aprašymas

1 Jeiti į režimų perjungimo meniu.

2 Jeiti į skaščio reguliavimo skiltį.

3 Jeiti į šaltinio režimo skiltį.

4 Eiti į pagrindinį meniu.

5 Ijungti / išjungti.

Reglamentinės ir saugos nuostatos

FCC nuostata

Ši įranga buvo išbandyta, kad būtų nustatyta, jog pagal FCC taisyklių 15 dalį ji atitinka B klasės skaitmeninio įrenginio ribines vertes. Šie apribojimai sukurti siekiant užtikrinti priimtiną apsaugą nuo žalingų trikdžių, kai įranga sumontuojama gyvenamojoje vietoje. Ši įranga kuria, naudoja ir gali skleisti radijo dažnių energiją, o jei ji nėra sumontuota ir naudojama pagal instrukcijas, gali trukdyti radijo ryšio komunikacijoms.

Visgi nėra garantijos, kad trukdžių nebus konkrečiu montavimo atveju. Jei įrenginys trukdo radijo ir televizijos perdavimui (tai galima nustatyti įrenginį išjungus ir įjungus), rekomenduojama, kad naudotojas imtųsi vienos ar kelių iš šių priemonių, kad pašalintų trikdžius:

• Iš naujo nustatykite imtuvo antenos kryptį arba padėtį.
• Padidinkite atstumą tarp įrenginio ir imtuvo.
• Prijunkite įrenginio maitinimo adapterį prie maitinimo lizdo, veikiančio su kita grandine, nei yra prijungtas imtuvas.
• Jei reikia pagalbos, kreipkitės į mažmeninį prekybininką arba patyrusį radijo / televizijos prietaisų meistrą.

Pastaba

Kad nesugadintumėte monitoriaus, nekelkite jo už stovo.

Pastaba: ekranuotas kabelis

Visi sujungimai su kitais kompiuteriniais įrenginiais turi būti atliekami ekranuotais kabeliais, atitinkančiais EMC reglamentus.

Pastaba: periferiniai prietaisai

Prie įrenginio reikia jungti tik sertifikuotus periferinius prietaisus (įvesties / išvesties įrenginius, terminalus, spausdintuvus ir t. t.), kurie atitinka B klasės ribas. Jei naudojami nesertifikuoti periferiniai prietaisai, jie gali trukdyti radijo ir televizijos transliacijai.

Pastaba

Dėl pakeitimų ar modifikacijų, atliktų neturint specialaus gamintojo leidimo, naudotojas gali netekti teisės naudoti šį įrenginį.

Veikimo aplinkos sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalies reikalavimus. Veikimas priklauso nuo šių dviejų sąlygų: (1) šis įrenginys neturi kelti kenksmingų trikdžių ir (2) šis įrenginys turi galėti priimti bet kokius gautus trikdžius, įskaitant trikdžius, kurie gali sąlygoti nepageidautiną veikimą.

Pastaba: naudotojams Kanadoje

Šis B klasės skaitmeninis įrenginys atitinka Kanados ICES-003 specifikacijas.

Aiškinamoji pastaba apie „Nereikalingų elektros ir elektronikos prietaisų perdirbimo ir utilizavimo valdymo reglamentus“

Kad geriau pasirūpintume ir apsaugotume savo planetą, kai daugiau nebereikia šio įrenginio arba pasibaigus įrenginio tarnavimo laikui, vadovaukitės nacionaliniais įstatymais ir reglamentais apie nereikalingų elektros ir elektronikos prietaisų perdirbimą ir atiduokite perdirbti vietiniams gamintojams pagal valstybėje pripažintus perdirbimo reikalavimus.

Nereikalingos ES buitinių naudotojų įrangos išmetimas

Šis simbolis ant įrenginio arba ant jo pakuotės nurodo, kad jo negalima išmesti su kitomis buitinėmis atliekomis. Kai naudoti įrenginiai išmetami, jūsų atsakomybė yra juos atnešti į surinkimo punktą, kuriame perdirbama naudota elektros ir elektronikos įranga. Atskirai surenkant ir perdirbant panaudotus įrenginius, kai jie išmetami, padedama išsaugoti gamtinius turtus ir užtikrinama, kad jie būtų perdirbti tokiu būdu, kuriuo apsaugoma žmogaus sveikata ir aplinka. Jei reikia daugiau informacijos apie naudotų įrenginių perdirbimo punktus, kreipkitės į vietinę miesto instituciją, buitinių atliekų utilizavimo tarnybą arba parduotuvę, kurioje įsigijote prietaisą.

CE ženklas ir atitikties deklaracija

Šiuo dokumentu bendrovė „Acer Inc.“ patvirtina, kad skystųjų kristalų (LCD) monitorius atitinka pagrindinius direktyvos 2014/30/ES dėl elektromagnetinio suderinamumo (EMS), direktyvos 2014/35/ES dėl žemos įtampos, direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje ir direktyvos 2009/125/EB, nustatančios ekologinio projektavimo su energija susijusiems gaminiams nustatymo sistemą reikalavimus ir kitas susijusias nuostatas.

„Acer“ monitorius skirtas informacijos, gautos iš kitų elektroninių įrenginių, vaizdo įrašų ir vizualiniam rodymui.

TECHNINĖS SAVYBĖS

LCD plokštė	Valdantysis įrenginys „TFT Color LCD“
	Dydis 34”W (87cm)
	Pikselių tankis 0,232 mm (H)	x 0,232 mm (V)
	Šviesumas 400 cd/m2 (jprastas)
	Kontrastingumas 100000000:1 (ACM)
	Žiūrėjimo kampas 178° (H) 178° (V) (CR = 10)
	Atsako laikas 1 ms (VRB)
	Plokštės tipas VA
	H dažnis	HDMI: 31,469-150,849 KHzDP: 31,469-217,320 KHz
	V dažnis	HDMI: 48-100 HzDP: 48-144 Hz
Ekrano spalvos 16,7 mln. spalvų
Taškų dažnis		HDMI: 530,989 MHzDP: 799,740 MHz
Maksimali skyra		HDMI: 3440×1440 esant 100 HzDP: 3440×1440 esant 144 Hz
Funkcija „Plug & Play“ VESA DDCCI / DDC2B
Energijos sunaudojimas	Jungimo režimas 39 W (jprastos)
	Miego režimu 0,5 W (jprastos)
	Išjungimo režimu 0,3 W (jprastos)
Įvesties jungtis		DPHDMI × 2
Vaizdo signalų įvesties lizdas		DPHDMI (tik HDMI įvesties modelio) (pasirenkamai)
Garsiakalbiai 2 W x 2 (tik garso įvesties modelis) (pasirenkamai)
Didžiausias ekrano dydis		Horizontaliai: 797 mmVertikaliai: 334 mm
Maitinimo šaltinis ĮVESTIS: 100–240 V ~ 50 / 60 Hz
Aplinkos sąlygos		Darbo aplinkos temperatūra: nuo 0 iki 40 °CLaikymo temp.: nuo -20 iki 60 °CDarbo aplinkos oro drėgnumas: nuo 20 % iki 80 %
Matmenys		806 (P) x 462~592 (A) x 269 (H) mm
Svoris (bendrasis)		7,6 kg (grynasis)
Mechanizmo techninės savybės		Posvyris: nuo -5° iki +35°Pakreipimas: 360°Aukščio reguliavimas: 130±5 mmPasukimas: neNuimamas pagrindo stovas: taip
Išoriniai valdikliai	Jungiklis / mygtukai	Maitinimo mygtukas 3 spartusis klavišas1 spartusis klavišas2 spartusis klavišas
	Funkcijos	Šviesumas KalbaKontrastingumas OSD delsaMėlyna šviesa SkaidrumasJuodos spalvos didinimo režimas OSD užraktas ACM HDR400 IvestisItin didelis ryškumas DP formatas Gama Plačiaformatis režimasSpalvų temperatūra Sparčiųjų klavišų priskyrimas Režimai DDC/ICspalvų Erdvei HDMI juodumo lygisPilkumo tono režimas Greitojo parengimo režimas6 ašių atspalviai Informacija6 ašių spalvinis sodrumas Atstatyti visus nustatymusGarsumasNutildytiPagreitinimasAdaptyvus sincronizavimasVRBAtnaujinimo spartaItin maža gaištisTaikymo taškas
Specifikacijos priklauso nuo modelio ir (arba) regiono.
