ПОСІБНИК КОРИСТУВАЧА InspectorCamera 3DX Laserliner

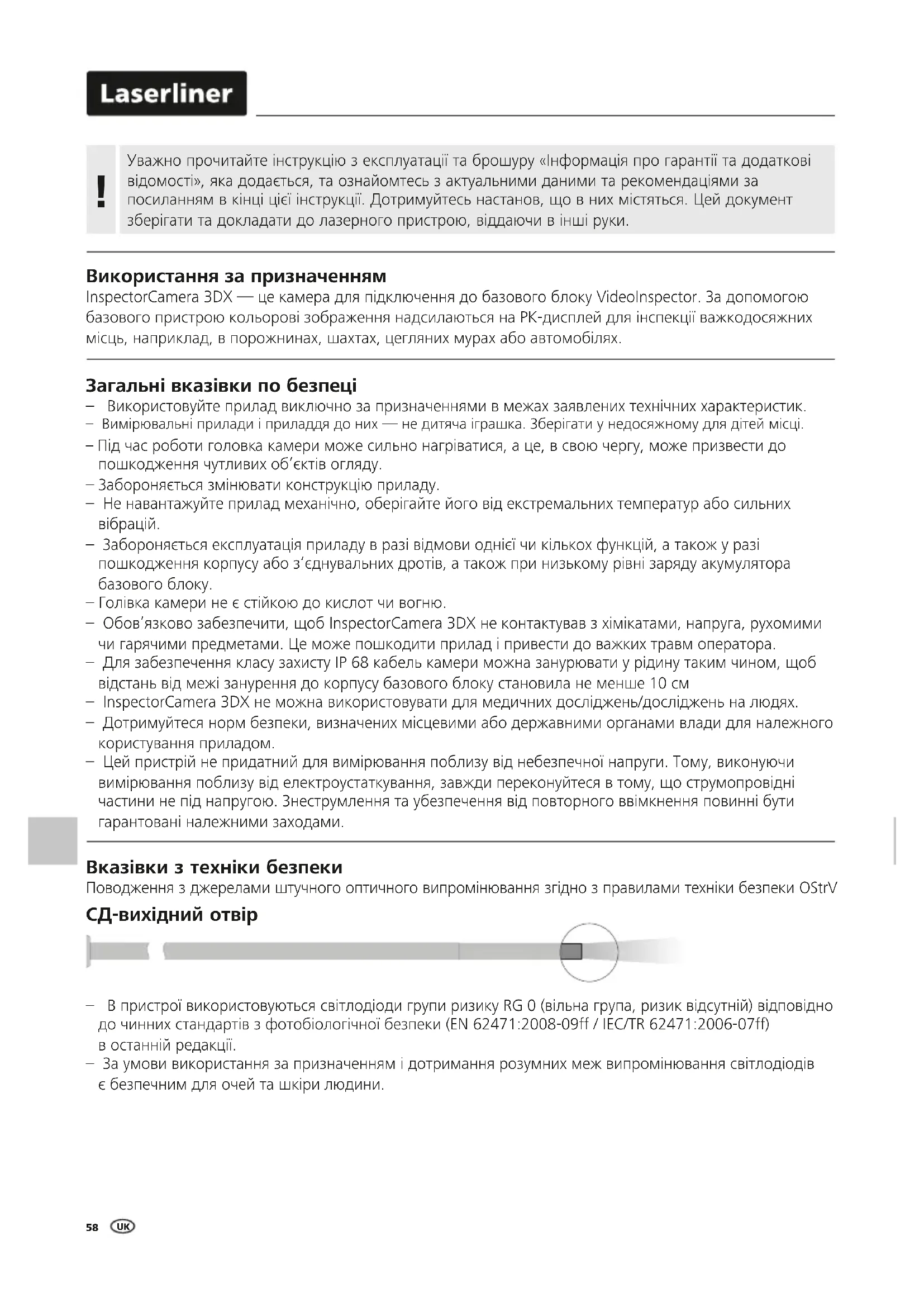

– В пристрої використовуються світлодіоди групи ризику RG 0 (вільна група, ризик відсутній) відповідно до чинних стандартів з фотобіологічної безпеки (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в останній редакції. – За умови використання за призначенням і дотримання розумних меж випромінювання світлодіодів є безпечним для очей та шкіри людини. СД-вихідний отвір Вказівки з техніки безпеки Поводження з джерелами штучного оптичного випромінювання згідно з правилами техніки безпеки OStrV Загальні вказівки по безпеці – Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик. – Вимірювальні прилади і приладдя до них — не дитяча іграшка. Зберігати у недосяжному для дітей місці. – Під час роботи головка камери може сильно нагріватися, а це, в свою чергу, може призвести до пошкодження чутливих об‘єктів огляду. – Забороняється змінювати конструкцію приладу. – Не навантажуйте прилад механічно, оберігайте його від екстремальних температур або сильних

– Забороняється експлуатація приладу в разі відмови однієї чи кількох функцій, а також у разі пошкодження корпусу або з‘єднувальних дротів, а також при низькому рівні заряду акумулятора базового блоку. – Голівка камери не є стійкою до кислот чи вогню. – Обов’язково забезпечити, щоб InspectorCamera 3DX не контактував з хімікатами, напруга, рухомими чи гарячими предметами. Це може пошкодити прилад і привести до важких травм оператора. – Для забезпечення класу захисту IP68 кабель камери можна занурювати у рідину таким чином, щоб відстань від межі занурення до корпусу базового блоку становила не менше 10см – InspectorCamera 3DX не можна використовувати для медичних досліджень/досліджень на людях. – Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом. – Цей пристрій не придатний для вимірювання поблизу від небезпечної напруги. Тому, виконуючи вимірювання поблизу від електроустаткування, завжди переконуйтеся в тому, що струмопровідні частини не під напругою. Знеструмлення та убезпечення від повторного ввімкнення повинні бути гарантовані належними заходами. Використання за призначенням InspectorCamera 3DX — це камера для підключення до базового блоку VideoInspector. За допомогою базового пристрою кольорові зображення надсилаються на РК-дисплей для інспекції важкодосяжних місць, наприклад, в порожнинах, шахтах, цегляних мурах або автомобілях. Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до лазерного пристрою, віддаючи в інші руки. !InspectorCamera 3DX

Пристрій кріплення камери Регулюючий важіль для переміщення головки камери

Глибина різко зображуваного простору Kамери InspectorCamera 3DX дозволяє отримувати чіткі зображення на відстані 1,5 - 10 см від голівки камери. Об’єкти, що знаходяться далеко за межами діапазону фокусування, можуть виглядати нечіткими. < 1,5 cm > 10 cm 1,5 - 10 cm

Вказівки з техніки безпеки Поводження з джерелами електромагнітного випромінювання – Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU. – Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.60

360° max. 160° Інструкція з технічного обслуговування та догляду Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.Рухому головку 3D-камери у положенні під кутом не можна піддавати значному механічному навантаженню. Щоб запобігти пошкодженню головки 3D-камери, стежте за максимальним кутом нахилу, мінімальним радіусом вигину та максимальним зусиллям тяги. Не смикайте і не штовхайте зонд камери. Головку камери категорично забороняється переміщувати вручну, це можна робити лише за допомогою регулюючого важеля. У розгорнутому стані зонд камери не можна переміщати ні рукою, ні регулюючим важелем. Гарантія не поширюється на пошкодження головки і зонда 3D-камери, спричинені неналежним поводженням. Максимальне кутове положення нової головки 3D-камери, задане заводом-виробником, становить 160° з допуском ± 5°. Для цього зонд камери повинен знаходитися в абсолютно прямому положенні, тобто без непотрібних вигинів або поворотів. Внаслідок нормального механічного зносу максимальне кутове положення протягом усього терміну служби виробу може поступово зменшуватися.

Вирівнювання голівки камери

Заміна камери UKInspectorCamera 3DX

Приписи ЄС та Великобританії та утилізація Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії. Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини. Електроприлади і упаковку не можна утилізувати разом з побутовим сміттям. Щоб отримати інформацію про відповідні пункти утилізації, звертайтеся до свого муніципалітету і дотримуйтесь відповідних інструкцій з утилізації та техніки безпеки в пунктах збору

Детальні вказівки щодо безпеки й додаткова інформація на сайті: https://packd.li/ll/ALM/in Технічні дані Право на технічні зміни збережене. 24W07 Діаметр головки камери 9 мм Клас захисту зонда камери IP 68 (Глибина занурення 1 м, 60 хв.) Кількість світлодіодів 8 Роздільність камери 1280 x 720 пікселів Поле огляду (FOV) 90° Глибина різкості (DOF) 1,5 … 10 см Діаметр зонда 9

Довжина зонда 1 м Довжина Голівка камери

Мін. радіус вигину зонда

Oсобливості Стійка до дизельного палива, бензину, моторної оливи, AdBlue®, етилового спирту, солоної води (вміст солі до 28%). Режим роботи 0°C … 45°C, Вологість повітря max. 80% rH, без конденсації, Робоча висота макс. 2000 м над рівнем моря (нормальний нуль) Умови зберігання -10°C … 60°C, Вологість повітря max. 80% rH, без конденсації

Габаритні розміри (Ш x В x Г)
