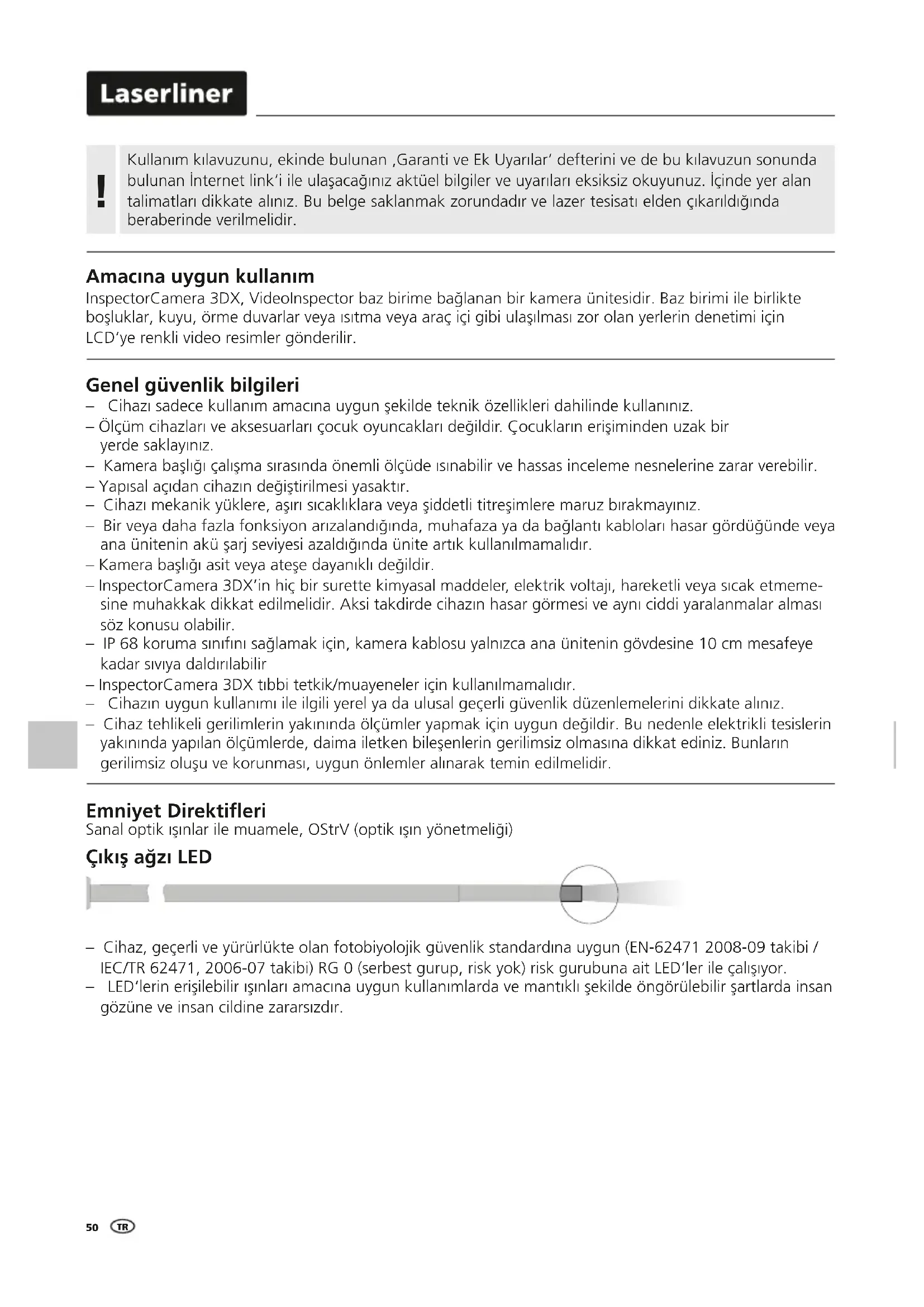

KULLANIM KILAVUZU InspectorCamera 3DX Laserliner

Kullanim kilavuzunu, ekinde bulunan, Garanti ve Ek Uyarilar' defterini ve de bu kilavuzun sonunda bulunan Internet link'i ile ulasacaginiz aktuel bilgiler ve uyarilari eksiksiz okuyunuz. icinde yer alan talimatlari dikkate aliniz. Bu belge saklanmak zorundadir ve lazer tesisati elden ckarildiginda beraberinde verilmelidir.

Amacina uygun kullanim

InspectorCamera 3DX, Videolnspector baz birime baglanan bir kamera ünitesidir. Baz birimi ile birlikte boşluklar, kuyu,örme duvarlar veya isitma veya araç ici gibi ulasilmasi zor olan yerlerin denetimi în LCD'ye renkli video resimler,DB.

Genel güvenlik bilgileri

Cihazi sadece kullanim amacina uyqun sekilde teknik özellikleri dahilinde kullaniniz.
- Olçüm cihazlari ve aksesuarleri;cocuk oyuncakları degildir. Cocukları erisiminden uzak birinde saklayiniz.
Kamera basigi calisma sirasinda onemli olcude isinabilir ve hassas inceleme nesnelerine zarar verebilir.
- Yapisal acidan cihazin degistirilmesi yasaktir.
Cihazi mekanik yülere, asiri sicakliklara veya siddetli titresimplere maruz birakmayiniz.
- Bir veya daha fazla fonksiyon arizalandiginda, muhafaza ya da baglanti kablolari hasar gordugunde veya ana unitenin aku sari seviyesi azaldiginda unite artik kullanilmamaldir.
- Kamera basligi asit veya atese dayanikli degildir.
- InspectorCamera 3DX'in hic bir surette kimyasal maddeler, elektrik voltaji, hareketli vya sicak etmemesine muhakkak dikkat edilmelidir. Aksi takdirde cihazin hasar gormesi ve ayni ciddi yaralanmalar almasi sos konusu olabilir.
- IP 68 koruma sinifini saglamak icin, kamera kablosu yalnizca ana unitenin govdesine 10 cm mesafeye kadar siyva daldirilabilir
- InspectorCamera 3DX tibbi tetkik/muayeneler icin kullanilmamalidir.
Cihazin uygun kullanimi ile ilgili yerel va da ulusal gecerli guvenlik duzenlemelerini dikkate aliniz.
- Cihaz tehlikeli gerilimlerin yakininda olçümler yapmak icin uygun degildir. Bu nedenle elektrkli tesislerin yakininda yapilan olçümlerde, daima iletken bileşenlerin gerilimsiz olmasina dokkat ediniz. Bunlarin gerilimsiz olusu ve korunması, uygun onlemler alınarak temin edilmelidir.

Emniyet Direktifleri

Sanal optik isinlar ile muamele, OStrV (optik isin yonetmeligi)

Cikis agzi LED

• Cihaz,GPCERLI ve yururlukte olan fotobiyolojik guvenlik standardina uygun (EN-62471 2008-09 takibi / IEC/TR 62471, 2006-07 takibi) RG O (serbest gurup, risk yok) risk gurubuna ait LED'ler ile calisiyor.
• LED'lerin erisilebilir isinlar amacina uygun kullanimlarda ve mantikl sekilde ongorulebilir sartlarda isnan gozune ve insan cildine zararsizdir.

Emniyet Direktifleri

Elektromanyetik isinarile muamele

• Cihaz, elektromanyetik uyumluluğa Piyasaya Arzina iliskin 2014/30/AB (EMC) sayili direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sinir degerlerine uygundur.
• Mekansal kullanim kisitlamalarin, orn. hastanelerde, uzaklarda, benzin istasyonlarinda veya kalp pili taşiyan insanlrn yakininda, dikkate alinması gerekmektedir. Elektronik cihazlarin ve elektronik ci hazlardan dolayi bunlarin tehlükeli boyutta etkilemeleri vya arizalanmaları mumkundür.

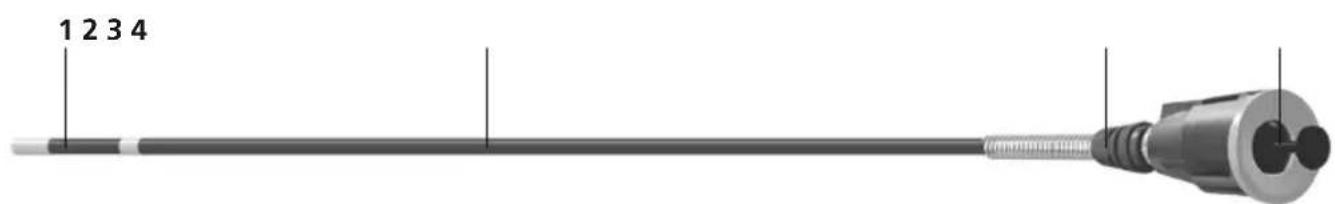

1 Kamera kafasi
3 Kamera unitesi kilidi
2 Kamera sondasi
4 Kamera basligini hareket ettirmek icin kontrl kolu

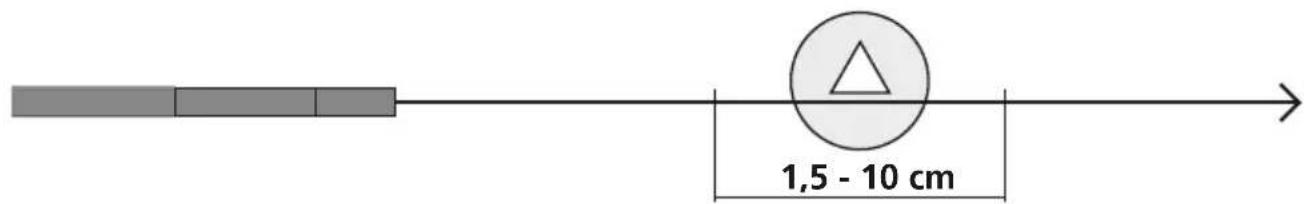

1 Keskinlik derinligi alani

InspectorCamera 3DX'ün kamerasi, camera kafasinin 1,5 - 10 cm önündeki alanda keskin resimler verir.

Odak araliginin cok fazla disinda kalan objeler bulanik görunebilirler.

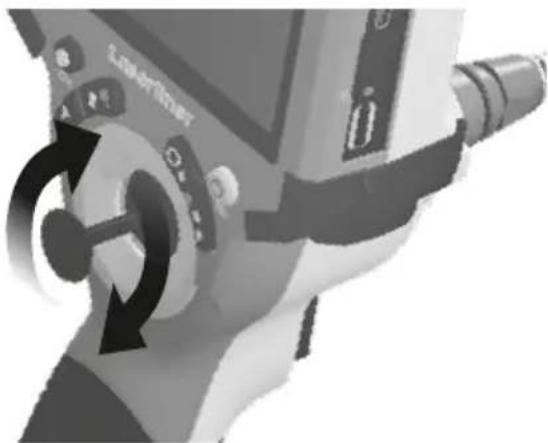

2 Kamera basliginin doogrultulmasi

Yeni oldugunda 3D camera kafasin maksimum acsal konumu fabrikada ± 5^ toleransla 160^ dir. Bunun icin kamera sondasi tamamen duz bir konumda olmalidir, yani gereksiz kivrimlar veya bukulmeler olmamaldir. Normal mekanik asinma ve yipranma, urunun kullanim omru boyunca maksimum acsal konumu azaltabilir.

Hareketli 3D kamera basligi, aci verildiginde guclu mekanik gerilime maruz kalmamalidir.

Maksimum aci ayarina, minimum bukulme yaricapina ve 3D kamera basligina zarar vermerek icin maksimum gerilme kuveti. Kamera sondasin sarsmayin veya itmeyin. Kamera basligi hiçbir zaman elle hareket ettirilmemeli, sadece kontrol kolu ile hareket ettirilmelidir. Sarili haldeyken, kamera sondasi elle veya kontrol koluyla hareket ettirilmemelidir.

3D kamera basliginda ve sondada yanlş kullanimdan kaynaklanan hasarlar garanti kapsam disindadir.

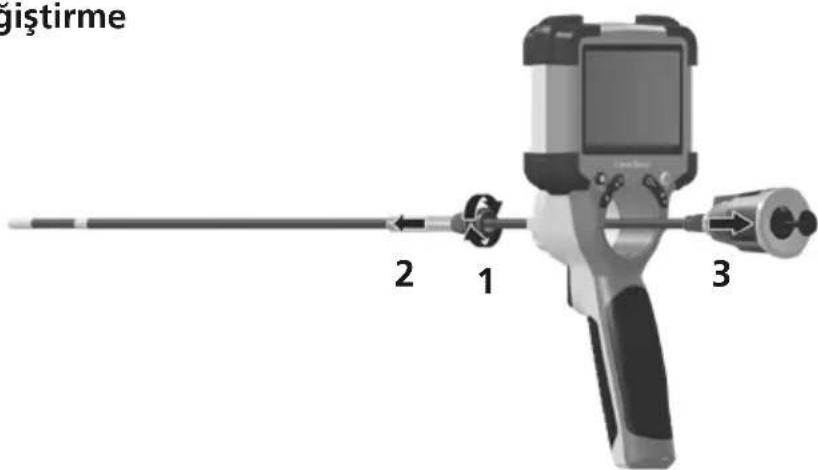

Kamera ünitesini degişirme

Bakima koruma islemlerine iliskin bilgiler

Tüm bileşenleri hafifçene nemlendirilmis bir bez ile temizleyin ve temizlik, ovalama ve;cüzü maddelerinin kullanimindan kaçınin. Cihazi temiz ve kuru bir yerde saklayıniz.

Teknik özellikler
Teknik degisiklik yapma hakki sakldir. 24W07

Kamera bestehtigi çapı 9 mm
Kamera sondası koruma Türş IP 68	(Daldırma Derinligi 1 m, 60 dak.)
LED ampul saymiş 8
Kamera yüzgünlıkı 1280 x 720 pixel
Görüntü alanı (FOV) 90°
Netlik derinligi (DOF) 1,5 ... 10 cm
Sonda çapı 9 mm
Sonda uzunkı 1 m
Uzunkı Kamera kafasi 18 mm
Sonda min. erfolim çapı 150 mm
Özellikleri	Dizel, benzin, motor yağı, AdBlue®, etil alkol, tuzlu suya(tuz iceriği %28)kıdayanıklıdağ
Çalıstirma-SAartlari	0°C ... 45°C, Hava nemi maks. 80% rH,:yoguşması,Zalıma:yükbeklik maks. 2000 m normal sifir üzeri
Saklama kosulları -10°C ... 60°C, Hava nemi maks. 80% rH, yoguşmasıZ
Ağırkı 160 g
Ebatlar (G x Y x D) 1050 mm x 42 mm x 42 mm

AB ve UK Düzenlemeleri ve Atik Aritma

Bu cihaz, AB ve UK dahilindeki serbest mal ticareti icin geleerli olan tum gerekli standartlarin istemlerini yerine getirmektedir.

Bu urun, ekipmanlar ve ambalaji da dahil, degerli hammadelerin geri kazanilmasi icin atik elektrikli ve elektronik ekipmanlar, piller ve ambalajlarla ilgili Avrupa ve BK yonetmeliklerine uygun olarak cevreye zarar vermeyecek sekilde geri donusturulmesi gereken elektrikli bir cihazdir. Elektronik cihazlar ve ambalaj evsel atik mahiyetinde degildir. Luften belediyenizden ilgili atik bertaraf kurumlari hakkinda bilgi aliniz ve atik toplama yerlerinin ilgili bertaraf ve emniyet uyarilarini dikkate aliniz.
