Type product	Inspectiecamera
Merk	Laserliner
Model	InspectorCamera 3DX
Diameter van de camerakop	9 mm
Beschermingstype	IP68 (duikdiepte 1 m, 60 min)
Aantal LED's	8
Resolutie	1280 x 720 pixels
Gezichtsveld (FOV)	90°
Scherptediepte (DOF)	1,5 tot 10 cm
Diameter van de sonde	9 mm
Lengte van de sonde	1 m
Lengte van de camerakop	18 mm
Minimale buigradius van de sonde	150 mm
Bestendigheid	Diesel, benzine, motorolie, AdBlue®, ethanol, zout water (28%)
Gewicht	160 g
Afmetingen (L x H x D)	1050 mm x 42 mm x 42 mm
Werkomstandigheden	0°C tot 45°C, max. luchtvochtigheid 80% RV, niet condenserend, max. hoogte 2000 m
Opslagomstandigheden	-10°C tot 60°C, max. luchtvochtigheid 80% RV, niet condenserend
Voeding	Via het basiseenheid Videolnspector (niet meegeleverd)
Conform gebruik	Aansluiting op het basiseenheid Videolnspector voor visuele kleurinspectie van ontoegankelijke gebieden
Oriëntatie van de kop	Max. hoek 160° (in nieuwe staat), bediend met joystick
Veiligheid	LED-groep RG 0 (risicovrij), vermijd contact met chemicaliën, elektrische spanning, hete of bewegende onderdelen
Onderhoud	Reinigen met een licht vochtige doek, zonder agressieve schoonmaakmiddelen
Inbegrepen accessoires	Camera-eenheid (kop + sonde), joystick, vergrendeling

Veelgestelde vragen - InspectorCamera 3DX Laserliner

Hoe gebruik ik de inspectiecamera InspectorCamera 3DX?

De InspectorCamera 3DX wordt aangesloten op het basiseenheid Videolnspector. Sluit de sonde aan op het basiseenheid, zet het scherm aan en gebruik de joystick om de camerakop te richten. Zorg ervoor dat u de veiligheidsinstructies opvolgt.

Wat is de resolutie van het beeld?

De resolutie van de camera is 1280 x 720 pixels, wat scherpe kleurenbeelden oplevert.

Wat is de scherptediepte (brandpuntsafstand)?

De scherptediepte ligt tussen 1,5 en 10 cm voor de camerakop. Voorwerpen daarbuiten kunnen wazig lijken.

Hoe reinig ik de camera?

Reinig alle onderdelen met een licht vochtige doek. Gebruik geen schoonmaakmiddelen, schurende producten of oplosmiddelen. Bewaar het apparaat op een droge en schone plaats.

Wat zijn de belangrijke veiligheidsvoorschriften?

Vermijd elk contact met chemicaliën, elektrische spanning, hete of bewegende onderdelen. Niet gebruiken voor medisch onderzoek. De camerakop is niet bestand tegen zuren of vuur. Houd u aan de IP68-beschermingsklasse door een ruimte van 10 cm te laten tussen de bovenkant van de kabel en de behuizing van het basiseenheid.

Wat is de lengte van de sonde?

De sonde is 1 meter lang met een diameter van 9 mm.

Kan de camera onder water worden gebruikt?

Ja, de sonde heeft een IP68-bescherming (duikdiepte 1 m, 60 min). Zorg er echter voor dat de bovenkant van de kabel ten minste 10 cm boven water blijft om schade te voorkomen.

Hoe richt ik de camerakop?

Gebruik de joystick om de camerakop te bewegen. Beweeg de kop nooit met de hand tijdens de bediening. De maximale hoek is 160° (tolerantie ±5°) wanneer de sonde recht is.

Wat te doen bij storing?

Als een of meerdere functies niet meer werken, of als de behuizing of kabels beschadigd zijn, of als de batterij van het basiseenheid bijna leeg is, stop dan onmiddellijk met het gebruik van het apparaat. Raadpleeg de volledige handleiding of neem contact op met de klantenservice.

Waar kan ik de volledige handleiding vinden?

De volledige handleiding is gratis beschikbaar op notice-facile.com in PDF-formaat. Het bevat 92 pagina's en omvat het conform gebruik, de veiligheidsinstructies en technische gegevens.

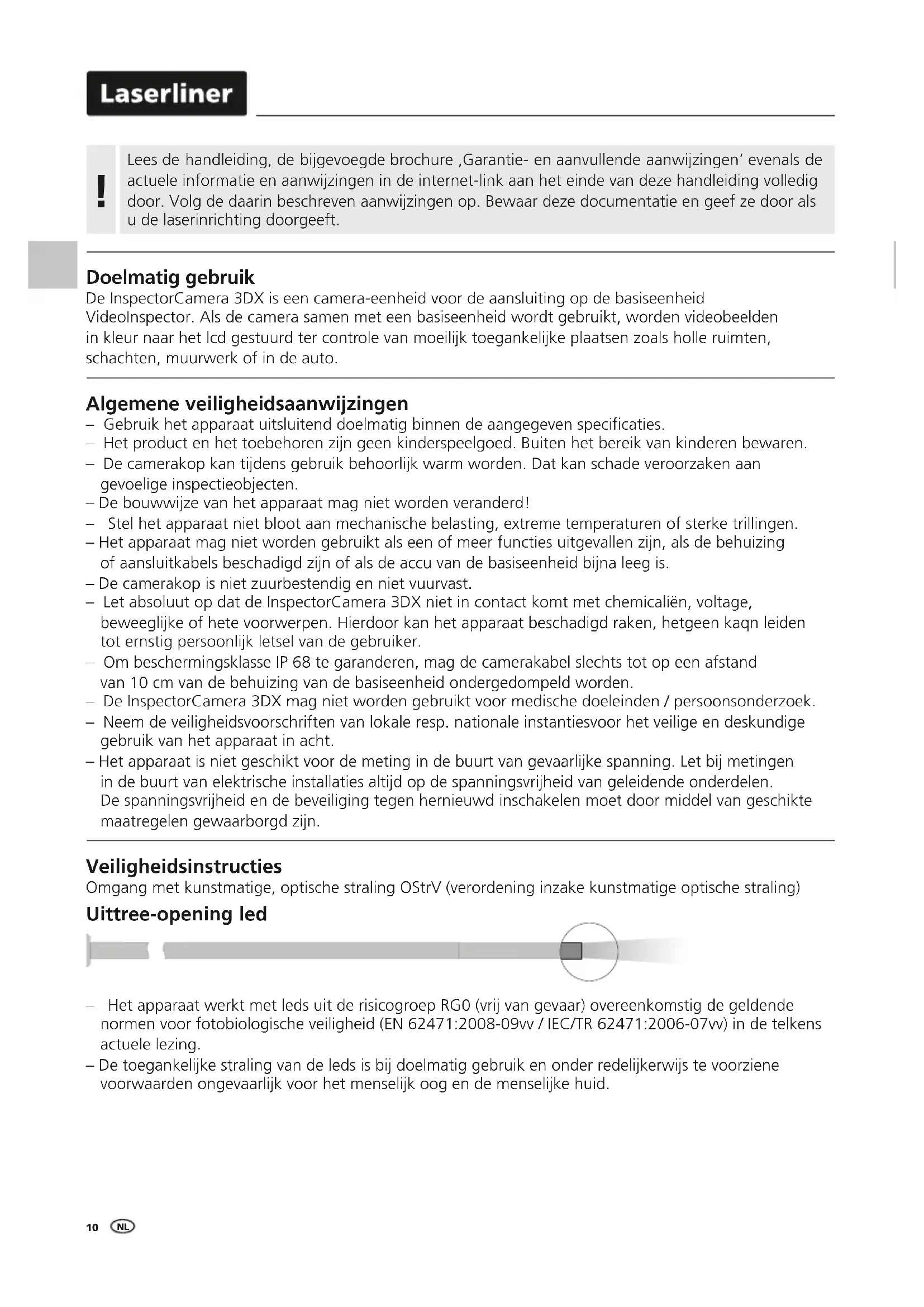

GEBRUIKSAANWIJZING InspectorCamera 3DX Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

De InspectorCamera 3DX is een camera-eenheid voor de aansluiting op de basiseenheid Videolnspector. Als de camera samen met een basiseenheid worden gebruikt, worden videobeelden in kleur maar hetLCD gestuurd ter controle van moeilijk toegankelijkkeplaatsen zoals holle ruimten, schachten, muurwerk of in de auto.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• Het product en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De camerakop kanijdens gebruik behoorlijk warm worden. Dat kan schade veroorzaken aan gevoelige inspectieobjecten.
• De bouwwijze van het apparaat mag nicht worden veranderd!
  Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.
• Het apparaat mag Niet worden gebruikt als een ofmeer functies uitgevallen zich, als de behuizing of aansluitkabels beschadigd zich of als de accu van de basiseenheid bijna leeg is.
• De camerakop is nicht zuurbestendig en nicht vuurvast.
• Let absolut op dat de InspectorCamera 3DX Niet in contact kommt met chemicaliën, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• Om beschermingsklasse IP 68 te garanderen, mag de camerakabel slechts tot op een afstand van 10cm van de behuizing van de basiseenheid ondergedompeld worden.
• De InspectorCamera 3DX mag Niet worden gebruikt voor medische doeleinden / personsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het verilige en deskundige gebruik van het apparaat inucht.
• Het apparaat is nicht geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installations algtd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging gegen hernieuwd inschakelen要去 door middel van geschikte maatregelen gewaarborgd�.

Veiligheidsinstructies

Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling)

Uittree-opening led

• Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende normen voor fotobiologische veiligheid (EN 62471:2008-09vv / IEC/TR 62471:2006-07vv) in de telkens actuele lezing.
• De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkkerwijs te voorziene voorwaarden ongevaarlijk voor het menselijk oog en de menselijk huid.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van Personen met een pacemaker,要去en in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

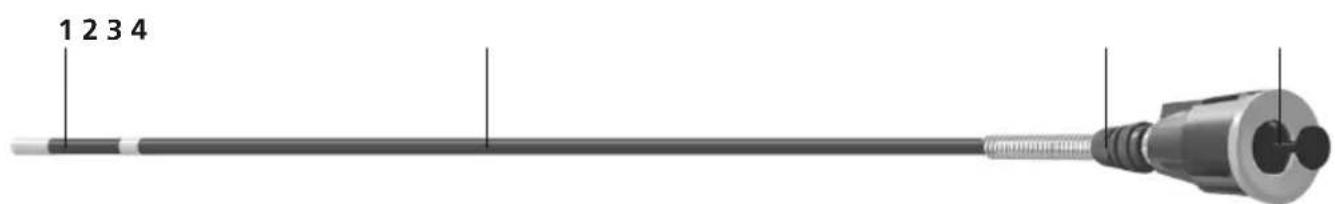

1 Camerakop

3 Vergrendeling camera-eenheid

2 Camerasonde

4 Bedieningshendel voor de beweging van de camerakop

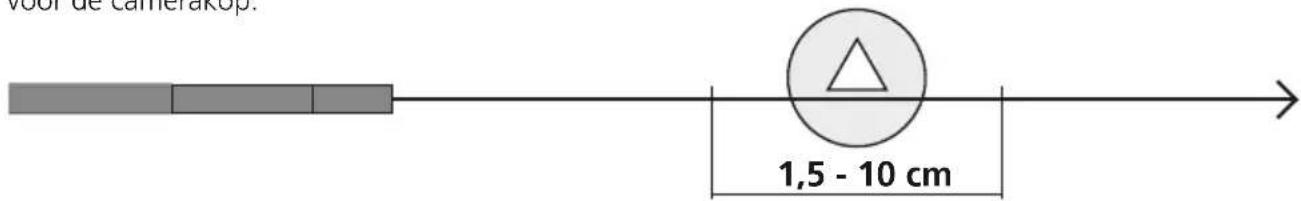

1 Scherpte-diepte-bereik

De camera van de InspectorCamera 3DX levert scherpe beelden in het bereik van 1,5 - 10 cm voor de camerakop.

Objecten die ver buien het bereik van de focus liggen, hunnen onscherp worden weergegeven.

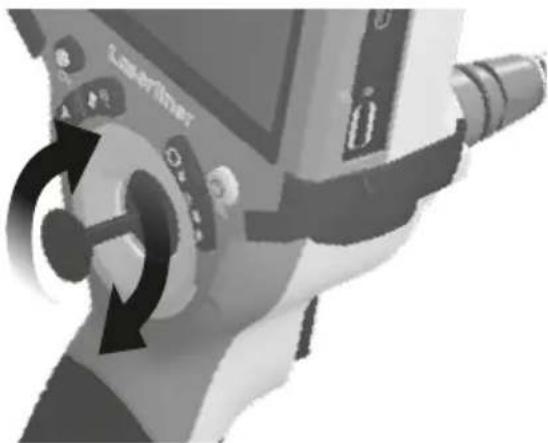

2 Uitlijning van de camerakop

De maximale hoekinstelling van de 3D-camerakop in nieuwstaat is af fabriek 160^ , met een tolerantie van ± 5^ . Hiervoor dient de camerasonde zich in een volledig rechte positie te bevinden, dus zonder onnodige bochten of krommingen. Normale mechanische slijtage kan de maximale hoekinstellingijdens de levensduur van het product verminderen.

！

De beweegbare 3D-camerakop mag Niet blootgesteld zich aan sterke mechanische spanning wanner deze onder een hoek gespositioneerd is. Neem de maximale hoekinstelling, de minimale buigradius en de maximale trekkracht in acht om de 3D-camerakop Niet te beschadigen. Trek nicht met schokken aan de camerasonde en schuif er Niet mee. Beweeg de camerakop tijdens gebruik nooit met de hand, maar uitsluitend met de bedieningshendel. Wanner de camerasonde is opgerold, mag u deze Niet met de hand of met de bedieningshendel bewegen.

Schade aan de 3D-camerakop en -sonde als gevolg van ondoelmatig gebruik is van deze garantieuitgesloten.

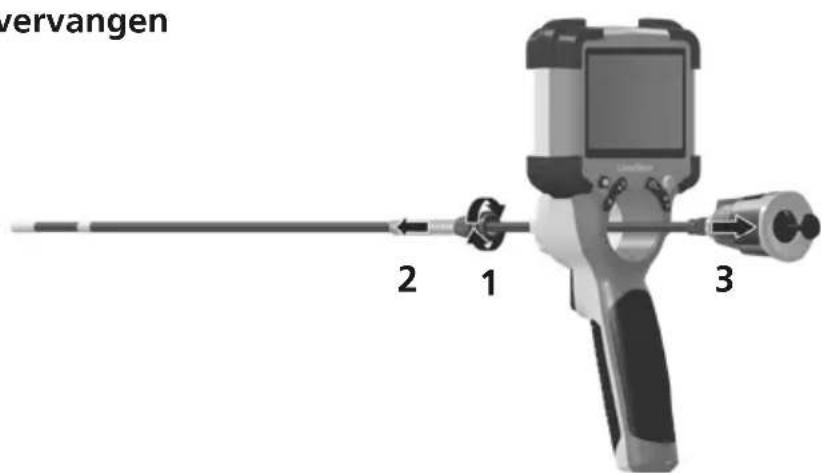

3 De camera-eenheid verrangen

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een ie's vochtige doeK en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens
Technische wijzigingen voorbehonden. 24W07

Diameter Camerakop 9 mm
Beschermklasse caserasonde IP 68	(Duikdiepte 1 m, 60 min.)
Aantal LED-lampen 8
Resolutie camera 1280 x 720 pixel
Zichtveld (FOV) 90°
Scherptediepte (DOF) 1,5 ... 10 cm
Diameter Sonde 9 mm
Lengte Sonde 1 m
Lengte Camerakop 18 mm
Min. buigradius Sonde 150 mm
Kenmerken	Bestendig gegen diesel, benzine, motorolie, AdBlue®, ethylalcohol, zout water (zoutgehalte 28%).
Werkomstandigheden	0°C ... 45°C, Luchtvochtigkeit max. 80% rH, nicht-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 60°C, Luchtvochtigkeit max. 80% rH, nicht-condenserend
Gewicht 160 g
Afmetingen (B x H x D) 1050 mm x 42 mm x 42 mm

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij geoderenverkeer bennen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparatus dat op een milieuvriendelijk manier要去 worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Elektrische apparaten en verpakkingen horen nicht bij het huishoudelijk afval. Informeer bij uw gemeente waar dieinovereenkomstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstrumentes op de inzamelpunten in acht.

Verdere veiligheids- en aanvullende instructies onder:
