Používáni v souladu s určením

InspectorCamera 3DX je jegnotka kamery urcena k pripojen na zakladni jegnotku Videolnspector. Spolu se zakladni jegnotkou se vysilaji barevné video snímky k LCD na kontrlu težko pristupnych mistr, napr. dutin, šachet, zdiva nebo ve vozidlech.

Vseobecné bezpečnostní poukyny

• Používejte prístroj výhradné k určenému účelu použití v rámci danych specifikaci.
• Měřić prístroje a príslušenstvī nejsou hrackou pro děti. Uchovávejte tyto prístroje prěd dětmi.
• Hlava kamery se během provozu muže značné zahrát a věst k poskozením citlivych kontrolovaných objektů.
• Pristroj se nesmi konstrukcnne menet.
• Přistroj nesmí být vystaven mechanickému zatiženi, vysokým teplotám nebo silným vibracím.
• Zařízení se nésmí dále používat,Pokud dojde k výpadku jederne nebo více jeho funkci neboPokud je poskozen kryt, pripojovaci kabely nebo je baterie základni Jednotky nedostatečné nabita.
• Objektiv neni Žáruvzdorný ani odolný vúčí kyselinám.
• Neustále dbajte na to, aby InspectorCamera 3DX nevstoupil do styku s chemikaliemi, napétí nebo pohyblivymi nebo horkymi prédměty. Mohlo by DOJIT K poskozeni pristroje zraněni obssluhy.
• InspectorCamera 3DX se nesmí používat pro lékarstá vyşetřeni ās obní prohlidky.
  Dodržujte bezpečnostní opatřeni mistroh resp. národních uradů pro správné použivání prístroje.
• Aby se zajistila tída ochrany IP 68, smí se kabel kamery ponorit jen do vzdálenosti 10 cm od krytu základní Jednotky
• Pristroj není vchodný k měreni v blízkosti nebezpečnych napěti. Proto pri měreni v blízkosti elektrickych zařizení vždy dbeje na nepřitomnost napěti ve vodivych dilech. Vhodnými opatřeními musí byt zaručena nepřitomnost napěti a zajistěné proti opětovnému zapnutí.
• Dodržujte bezpečnostní opatřeni místné resp. národních uradů pro správné použivání prístroje.
• Pristoj není vchodný k měřeni v blízkosti nebezpečnych napěti. Proto pri měřeni v blízkosti elektrickych zarizení vždy dbeje na nepřitomnost napěti ve vodivych dilech. Vhodnymi opatřenimi musí byt zaručena nepřitomnost napěti a zajistěni proti opětovnému zapnutí.

BezpečnostníPokyny

Zacházéní s umělym, optickým zárením (viz prísl. nažizení)

Vystupni otvor LED

• Prístroi používa LED diody skupiny rizik RG 0 (volná skupina, bez rizik) podle platnych norem pro fotobiologickou bezpečnost (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) v jejím platném znéni.
• Pristupné zářeni LED diod neni pri použivani v souladu s určením a za Rozumné prydivalatelnych podminěk nebezpečné pro lidské oko a pokožku.

BezpečnostníPokyny

Zacházení's electromagnetickým zářením

• Měříci prístroj dodržuje prédpíy a mezni hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU.
• Je tbreba dodržovat mistni omezeni, napr. v nemocnicich, letadlech, Čerpáčich stanicich nebo v blízkosti osob s kardiostimulatory. Existuje možnost nebezpečného ovlivnéni nebo poruchy elektronicích pristroju.

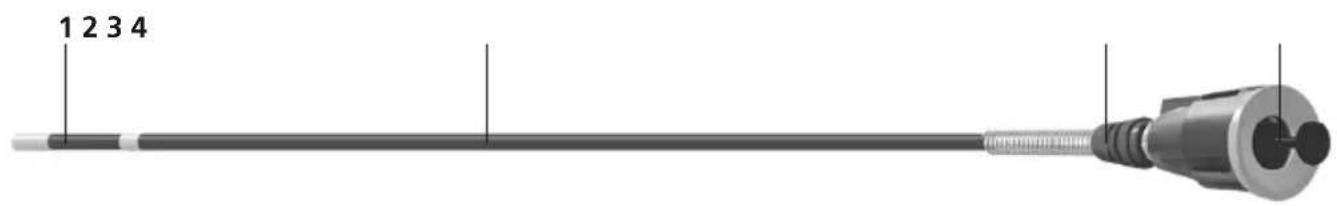

1 Hlavou kamery
3 Aretace kamerové Jednotky
2 Sonda kamery
4 Ovladaci paka pro pohyb hlavy kamery

1 Rozsah hloubky ostrosti

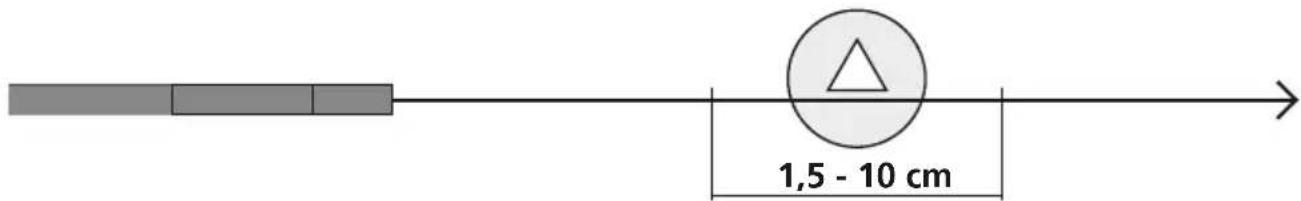

Kamera InspectorCamera 3DX zprostředkuje ostre snímky v rozsahu 1,5 - 10 cm prěd hlavou kamery.

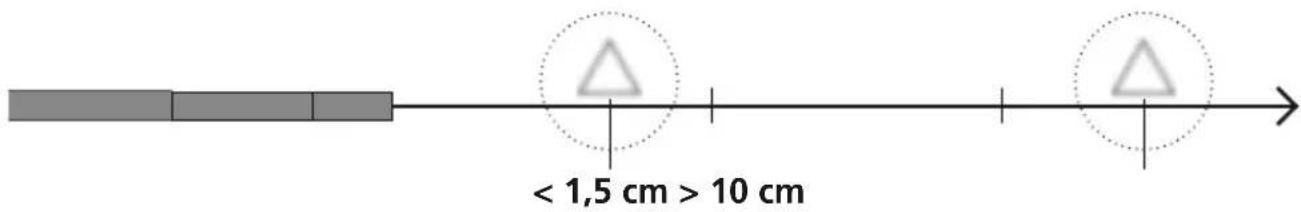

Objekty, které jsou daleko mimo rozsah zaostřeni, se mohou jevit neostře.

2 Vyrovná hlavy kamery

Maximánlí uhlova poloha 3D hlavy kamery v novém stavu je 160^ s tolerancí ± 5^ . Pritom musí byt sonda kamery ve zcela rovné poloze, tedy bez zbytečných nerovnosti nebo ohybú. Bězné mechanické opotřeboványmi může během zhivotnosti vyrobku snizit maximálí uhlovou polohu.

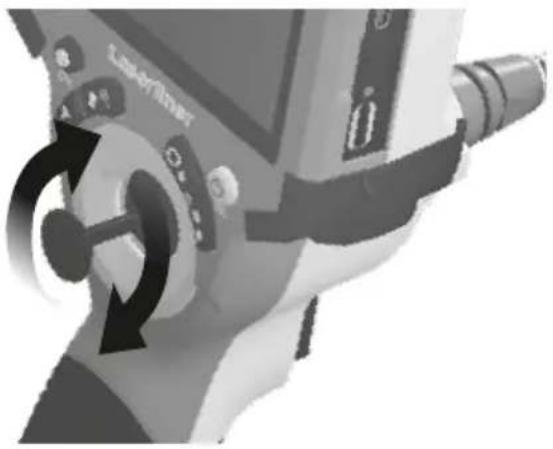

Pohyblva 3D hlava kamery nesmi byt pri nakloneni vystavena silnému mechanickému namáhání. Dodržujte maximálni uhlovou polohu, minimálni poloměr ohybu a maximálni tažnou silu, aby nedoslo k poskození 3D hlavy kamery. Sondu kamery prudce neodtrhávejte ani neposunujte trhám pohybem. Hlava kamery se pri použiti nesmi nikdy présouvat rukou, alejen pomoci ovladaci páky. Ve srolovaném stavu se sondou kamery nesmi hybat rukou ani ovladaci pákou.

Ze záruky jsou vyloučena poskozeni 3D hlavy a sondy kamery z důvodu nesprávného zacházení.

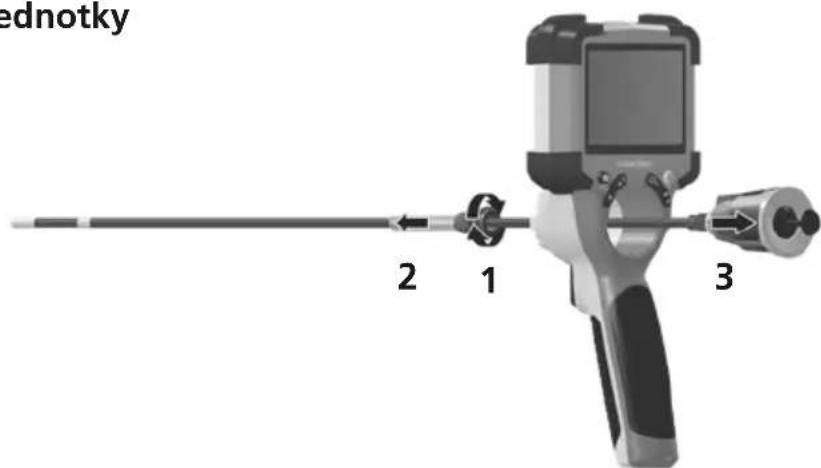

B Vymena kamerové Jednotky

Pokyny pro udržbu a osetrovani

Vsechny komponenty cistete lehce navlhcenym hadrem a nepouzivejte zaadne cisticni nebo abrazivni prostredky ani Rozpoustedla. Skladujte pristroj na cistem, suchem miste.

Technické parametry
Technické změny vyhrazeny. 24W07

Prüměr hlava kamery 9 mm
Třída krytí kamerové sondy IP 68 (h)	hlobka ponoru 1 m, 60 min.)
Počet osvětlovacích prostředků LED	8
Rozlišení kamery 1280 x 720 bodů
Zorné pole (FOV) 90°
Hloubka ostroti (DOF) 1,5 ... 10 cm
Prüměr sonda 9 mm
Délka sondy 1 m
Délka Objektiv 18 mm
Min. poloměr ohybu sondy 150 mm
Funkce	Odolnost proti naftě, benzínu, motorovému oleji, AdBlue®, etylalkoholu, slané vodě (obsah soli 28 %)
Pracovní podmíky	0°C ... 45°C, Vlhkost vžduchu max. 80% rH, nekondenzujíci, Pracovní výška max. 2000 m n.m (normální nulový bod)
Skladovác podmíky -10°C ... 60°C	C, Vlhkost vžduchu max. 80% rH, nekondenzujíci
Hmotnost 160 g
Rozměry (Š x V x H) 1050 mm x 42	mm x 42 mm

Ustanovení EU a UK a likvidace

Přistroj splnuje vsechny potřebné normy pro volný pohyb zboží v rámci EU a UK.

Tento výrobek, včetné príslušenstvá obalu, je elektricky spotřebieč, který podle evropských a britskích směrnic o opadnich elektrických a elektronickích zařizeních, bateriích a obalech musí byt recykován způ sobem šetrnám kživotnímu prostřédi, aby se znovu získaly cenne suroviny. Elektrické spotřebiece a obaly nepatri do domovniho opadu. Na vašem obecním uradu se informujte o príslušních zařizeních pro likvidaci opadu a dodržujte príslušné poukyny týkajíci se likvidace a bezpečnosti na sberních mistech.
