InspectorCamera 3DX - Tarkastuskamera Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Tarkastuskamera
Merkki	Laserliner
Malli	InspectorCamera 3DX
Kamerapään halkaisija	9 mm
Suojausluokka	IP68 (sukellussyvyys 1 m, 60 min)
LEDien lukumäärä	8
Tarkkuus	1280 x 720 pikseliä
Näkökenttä (FOV)	90°
Syvyysterävyys (DOF)	1,5–10 cm
Anturin halkaisija	9 mm
Anturin pituus	1 m
Kamerapään pituus	18 mm
Anturin pienin taivutussäde	150 mm
Kestävyys	Diesel, bensiini, moottoriöljy, AdBlue®, etanoli, suolavesi (28 %)
Paino	160 g
Mitat (P x K x S)	1050 mm x 42 mm x 42 mm
Käyttöolosuhteet	0°C – 45°C, kosteus max. 80 % RH, ei kondensoiva, korkeus max. 2000 m
Säilytysolosuhteet	-10°C – 60°C, kosteus max. 80 % RH, ei kondensoiva
Virtalähde	Perusyksikön Videolnspector kautta (ei sisälly)
Käyttötarkoitus	Liitäntä Videolnspector-perusyksikköön värillistä visuaalista tarkastusta varten vaikeapääsyisissä paikoissa
Pään suuntaus	Maksimikulma 160° (uutena), ohjataan ohjaussauvalla
Turvallisuus	LED-ryhmä RG 0 (turvallinen), vältä kosketusta kemikaalien, sähköjännitteen, kuumien tai liikkuvien osien kanssa
Huolto	Puhdista kevyesti kostutetulla liinalla, ilman voimakkaita puhdistusaineita
Mukana tulevat lisävarusteet	Kamerayksikkö (pää + anturi), ohjaussauva, lukitus

Usein kysytyt kysymykset - InspectorCamera 3DX Laserliner

Kuinka käytän InspectorCamera 3DX -tarkastuskameraa?

InspectorCamera 3DX liitetään Videolnspector-perusyksikköön. Kytke anturi perusyksikköön, käynnistä näyttö ja käytä ohjaussauvaa kamerapään suuntaamiseen. Noudata turvallisuusohjeita.

Mikä on kuvan tarkkuus?

Kameran tarkkuus on 1280 x 720 pikseliä, mikä tarjoaa teräviä värikuvia.

Mikä on syvyysterävyys (tarkennusetäisyys)?

Syvyysterävyys on 1,5–10 cm kamerapään edessä. Tätä kauempana olevat kohteet voivat näkyä epäterävinä.

Kuinka puhdistan kameran?

Puhdista kaikki osat kevyesti kostutetulla liinalla. Vältä puhdistusaineiden, hankausaineiden tai liuottimien käyttöä. Säilytä laite kuivassa ja puhtaassa paikassa.

Mitkä ovat tärkeät turvallisuusohjeet?

Vältä kosketusta kemikaalien, sähköjännitteen, kuumien tai liikkuvien osien kanssa. Älä käytä lääketieteellisiin tutkimuksiin. Kamerapää ei kestä happoja eikä tulta. Noudata IP68-suojausluokkaa jättämällä 10 cm väli kaapelin yläosan ja perusyksikön kotelon väliin.

Mikä on anturin pituus?

Anturin pituus on 1 metri ja halkaisija 9 mm.

Voidaanko kameraa käyttää veden alla?

Kyllä, anturin suojausluokka on IP68 (sukellussyvyys 1 m, 60 min). Varmista kuitenkin, että kaapelin yläosa pysyy veden yläpuolella vähintään 10 cm:n etäisyydellä vaurioiden välttämiseksi.

Kuinka suuntaan kamerapäätä?

Käytä ohjaussauvaa kamerapään liikuttamiseen. Älä koskaan liikuta päätä käsin käytön aikana. Suurin kulma on 160° (toleranssi ±5°), kun anturi on suorana.

Mitä tehdä toimintahäiriön sattuessa?

Jos yksi tai useampi toiminto ei toimi, tai jos kotelo tai kaapelit ovat vaurioituneet, tai jos perusyksikön akun varaus on alhainen, lopeta laitteen käyttö välittömästi. Katso täydellisiä ohjeita tai ota yhteyttä huoltopalveluun.

Mistä löydän täydelliset ohjeet?

Täydelliset ohjeet ovat saatavilla ilmaiseksi notice-facile.com-sivustolla PDF-muodossa. Ne sisältävät 92 sivua ja kattavat käyttötarkoituksen, turvallisuusohjeet ja tekniset tiedot.

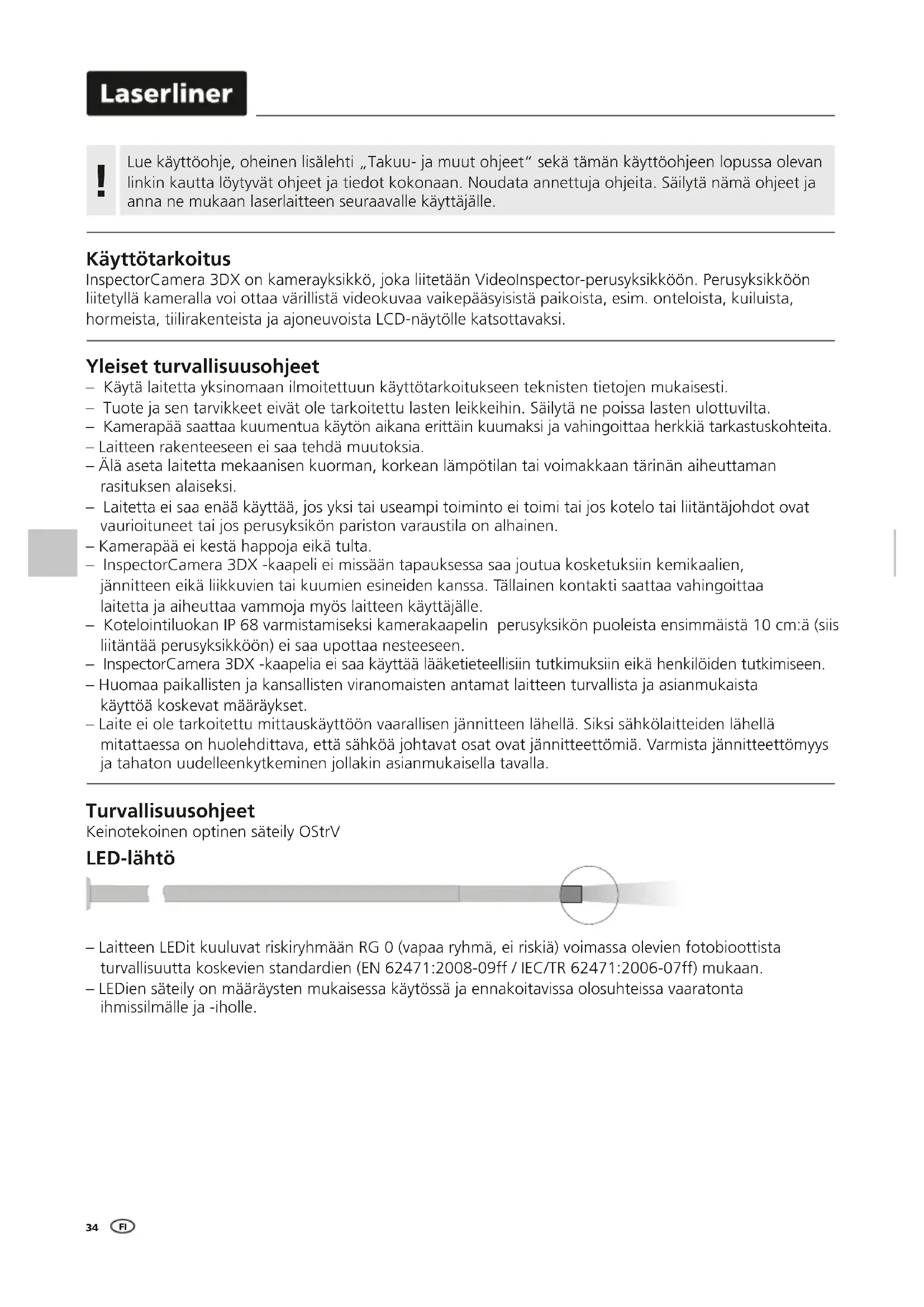

KÄYTTÖOHJE InspectorCamera 3DX Laserliner

Lue käyttoohje, oheinen lisälehti „Takuu- ja muut ohjeet" sekä tämän käyttoohjeen lopussa olevan linkin kautta lótyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käytäjälle.

Käytötarkoitus

InspectorCamera 3DX on kamerayksikkö, joka liitetään VideoInspector-perusyksikköön. Perusyksikköön liitetyllä kameralla voi ottaa varillistä videokuvaa vaikepääsyisista paikoista, esim. onteloista, kuiluista, horneista, tilirakenteista ja ajoneuvoista LCD-näytölle katsottavaksi.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käytötarkoitukseen teknisten tietojen mukaisesti.
• Tuote ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Sälytä ne poissa lasten ulottuvilta.
• Kamerapää saattaa kuumentua käytön aikana erittäin kuumaksi ja vahingoittaa herkkiä tarkastuskohteita.
  Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lampötilan tai voimakkaan tärinä aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa enaa kayttä, jos yksi tai useampi toiminto ei toimi tai jos kotelo tai liitantajohdot ovat vauroituneet tai jos perusyksikon pariston varaustila on alhainen.
  Kamerapää eikestä happoja eikä tulta.
• InspectorCamera 3DX -kaapeli ei missaan tapauksessa saa joutua kosketuksiin kemikaalien, jännitteen eikä liikkuvien tai kuumien esineiden kanssa. Tallainen kontakti saattaa vahingoittaa laitetta ja aiheuttaa vammoja myös laitteen käytäjälle.
• Kotelointiluokan IP 68 varmistamiseksi kamerakaapelin perusyksikon puoleista ensimmäistä 10 cm:ä (siis liitantä perusyksikköän) ei saa upottaa nesteeseen.
• InspectorCamera 3DX -kaapelia ei saa kayttää läketieteellisin tutkimuksiin eikä henkilöden tutkimiseen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttoa koskevat maäräykset.
• Laite ei ole tarkoitettu mittauskäyttoön vaarallisen jannitteen lahella. Siksi sahkolaitteiden lahellamitattaessa on huolehdittava,etta sahkoo johtavat osat ovat jannitteettomi. Varmista jannitteettomyys ja tahaton uudelleenktykeminen jollakin asianmukaisella ravalla.

Turvallisuusohjeet

Keinotekoinen optinen sateily OStrV

LED-lähtö

Laitteen LEDit kuuluvat riskiryhmaaŋ RG 0 (vapaa ryhma, ei riskia) voimassa olevien fotobioottista turvallisuutta koskevien standardien (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan.
- LEDien sateily on märäysten mukaisessa käytössä ja ennakoitavissa olosuheissa vaaratonta ihmissilmälle ja -iholle.

Turvallisuusohjeet

Sahkömagneettinen sateily

• Mittauslaite tayttä EMC-direktiivin 2014/30/EU sahkömagneettista sietokyvä koskevat vaatumukset ja raja-arvot.
• Huomaa käyttröjoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydantahdistimia käytävien henkilöden laheisyydessä. Sateilyl' voi olla vaarallisia vaikutuksia sahköisissä laitteissa tai se voi aiheuttaa nihin hairioita.

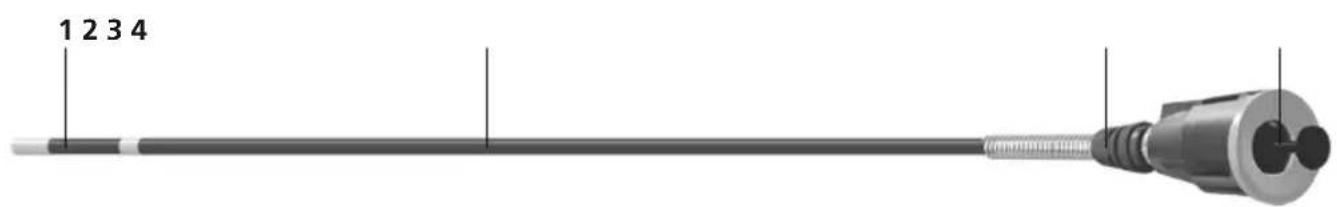

1 Kamerapää
3 Kamerayksikon lukitus
2 Kamerasondi
4 Kamerapään liikkeen ohjausvipu

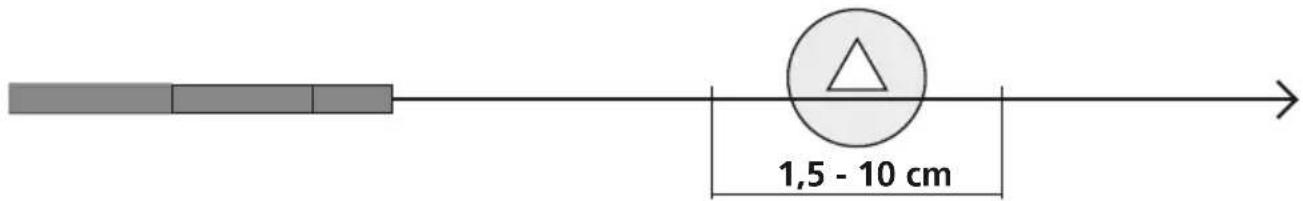

1 Syvateravyysalue

InspectorCamera 3DX ottaa tarkkoja kuvia1,5 - 10 cm etaisyydeltakamerapaan edesta.

Kaukana tarkennusalueen ulkopuolella olevat kohteet saattavat nakyä epatarkkoina.

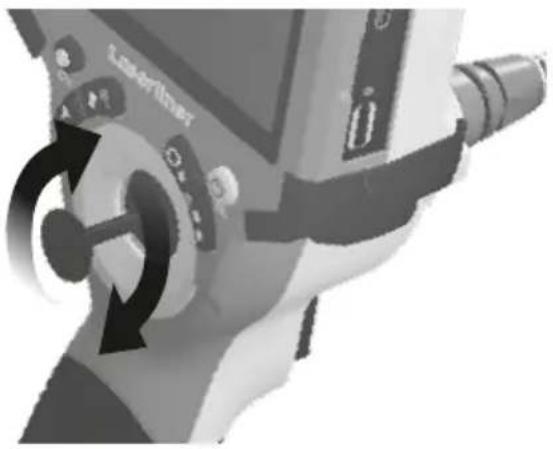

2 Kamerapään suuntaaminen

Uuden 3D-kamerapään maksimikulma-asento on tehdasasetuksena 160^ toleranssilla ± 5^ . Sitä varten kamerasondin tulee olla täysin suorassa asennossa, siis ilman tarpeettomia mutkia. Normaalin mekaanisen kulumisen vuoksi maksimikulma-asento saattaa pienentyä tuotteen käytöian aikana.

！

Liikkuvaa 3D-kamerapäätä ei saa altistaa kulma-asennossa voimakkaalle mekaaniselle rasituktelle. Jotta et vahingoita 3D-kamerapäätä, huomioi maksimi kulma-asento, minimi taivutussäde ja maksimi vetovoima. Älä liikuta kamerasondia nykimällä aläkä tyontämälä. Työskentelyn aikana kamerapäätä ei saa milloinkaan liikuttaa kasin, vaan vain ohjausvivun avulla. Auki kelattua kamerasondia ei saa liikuttaa kasin eikä ohjausvivulla.

Virheellisen käsittelyn aiheuttamat 3D-kamerapään ja -sondin vauriot jävät takuun ulkopuolelle.

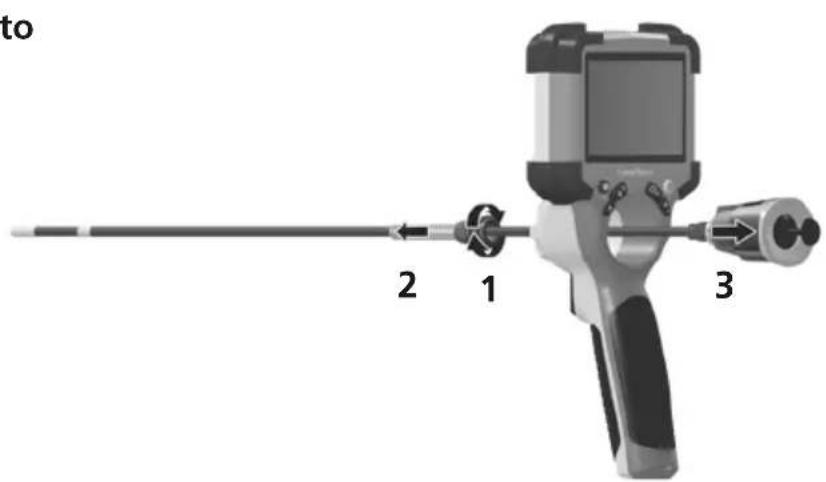

Kamerayksikon vaihto

Ohjeet huoItoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot
Oikeus teknisin muutokiin pidatetaa. 24W07

Kamerapään halkaisija 9 mm
Sujoausluokka kameran anturi IP 68 (Syvyys 1 m, 60 min)
LED-valaisimien lukumärä 8
Kameran tarkkuus 1280 x 720 pikeseliä
Näkökenttä (FOV) 90°
Sylvaterävyss (DOF) 1,5 ... 10 cm
Anturin halkaisija 9 mm
Anturin pituus 1 m
Pituus Kamerapää 18 mm
Anturin pienin taivutussäde 150 mm
Ominaisuudet	Kestää dieselii, bensiini, moottoriöljä, AdBlue®-valmistetta, etyylalkoholia, suolavettä (suolapitoisuus 28%)
Käytömpäristö	0°C ... 45°C, Ilmankosteus maks. 80% RH, ei kondensoituva, Asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolumsuteet -10°C ... 60°	C, Ilmankosteus maks. 80% RH, ei kondensoituva
Paino 160 g
Mitat (L x K x S) 1050 mm x 42 mm x 42 mm

EU- ja UK-märärykset ja havittäminen

Laite tayttä kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit.

Tämä tuote, lisāvarusteet ja pakkaukset mukaan lukien, on sahkolaite, joka eurooppaöaisten ja UK:n sahkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktivien mukaisesti on kierratettäv ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Sähkölaitteet ja pakkaukset eivat ole sekajätetta. Saat kierrattämista koskevia lisātietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia havittämis- ja turvallisuusohjeita.

Lisatietoja, turvallisuus- yms. ohjeita:
