InspectorCamera 3DX - Telecamera di ispezione Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera d'ispezione
Marca	Laserliner
Modello	InspectorCamera 3DX
Diametro della testa della telecamera	9 mm
Tipo di protezione	IP68 (profondità di immersione 1 m, 60 min)
Numero di LED	8
Risoluzione	1280 x 720 pixel
Campo visivo (FOV)	90°
Profondità di campo (DOF)	1,5 a 10 cm
Diametro della sonda	9 mm
Lunghezza della sonda	1 m
Lunghezza della testa della telecamera	18 mm
Raggio di curvatura minimo della sonda	150 mm
Resistenza	Diesel, benzina, olio motore, AdBlue®, etanolo, acqua salata (28 %)
Peso	160 g
Dimensioni (L x H x P)	1050 mm x 42 mm x 42 mm
Condizioni di lavoro	0°C a 45°C, umidità max. 80% UR, non condensante, altitudine max. 2000 m
Condizioni di stoccaggio	-10°C a 60°C, umidità max. 80% UR, non condensante
Alimentazione	Tramite l'unità base Videolnspector (non fornita)
Utilizzo conforme	Collegamento all'unità base Videolnspector per ispezione visiva a colori di aree inaccessibili
Orientamento della testa	Angolo max. 160° (a nuovo), comandata da leva di comando
Sicurezza	LED gruppo RG 0 (senza rischio), evitare contatto con prodotti chimici, tensione elettrica, parti roventi o in movimento
Manutenzione	Pulire con un panno leggermente umido, senza prodotti detergenti aggressivi
Accessori inclusi	Unità telecamera (testa + sonda), leva di comando, bloccaggio

Domande frequenti - InspectorCamera 3DX Laserliner

Come utilizzare la telecamera di ispezione InspectorCamera 3DX ?

La InspectorCamera 3DX si collega all'unità base Videolnspector. Collega la sonda all'unità base, accendi lo schermo e utilizza la leva di comando per orientare la testa della telecamera. Assicurati di rispettare le istruzioni di sicurezza.

Qual è la risoluzione dell'immagine?

La risoluzione della telecamera è di 1280 x 720 pixel, offrendo immagini a colori nitide.

Qual è la profondità di campo (distanza di messa a fuoco)?

La profondità di campo è compresa tra 1,5 e 10 cm davanti alla testa della telecamera. Gli oggetti oltre possono apparire sfocati.

Come pulire la telecamera?

Pulire tutti i componenti con un panno leggermente umido. Evitare l'uso di detergenti, prodotti abrasivi o solventi. Conservare l'apparecchio in un luogo asciutto e pulito.

Quali sono le importanti istruzioni di sicurezza?

Evitare qualsiasi contatto con prodotti chimici, tensione elettrica, parti roventi o in movimento. Non utilizzare per esami medici. La testa della telecamera non resiste ad acidi né al fuoco. Rispettare la classe di protezione IP68 lasciando uno spazio di 10 cm tra la parte superiore del cavo e il corpo dell'unità base.

Qual è la lunghezza della sonda?

La sonda è lunga 1 metro con un diametro di 9 mm.

La telecamera può essere utilizzata sott'acqua?

Sì, la sonda ha protezione IP68 (profondità di immersione 1 m, 60 min). Tuttavia, assicurarsi che la parte superiore del cavo rimanga fuori dall'acqua per almeno 10 cm per evitare danni.

Come orientare la testa della telecamera?

Utilizzare la leva di comando per muovere la testa della telecamera. Non muovere mai la testa a mano durante l'operazione. L'angolo massimo è di 160° (tolleranza ±5°) quando la sonda è dritta.

Cosa fare in caso di malfunzionamento?

Se una o più funzioni non funzionano più, o in caso di danni alla scocca o ai cavi, o se la carica della batteria dell'unità base è bassa, interrompere immediatamente l'uso dell'apparecchio. Consultare il manuale completo o contattare il servizio post-vendita.

Dove posso trovare il manuale completo?

Il manuale completo è disponibile gratuitamente su notice-facile.com in formato PDF. Comprende 92 pagine e copre l'utilizzo conforme, le istruzioni di sicurezza e i dati tecnici.

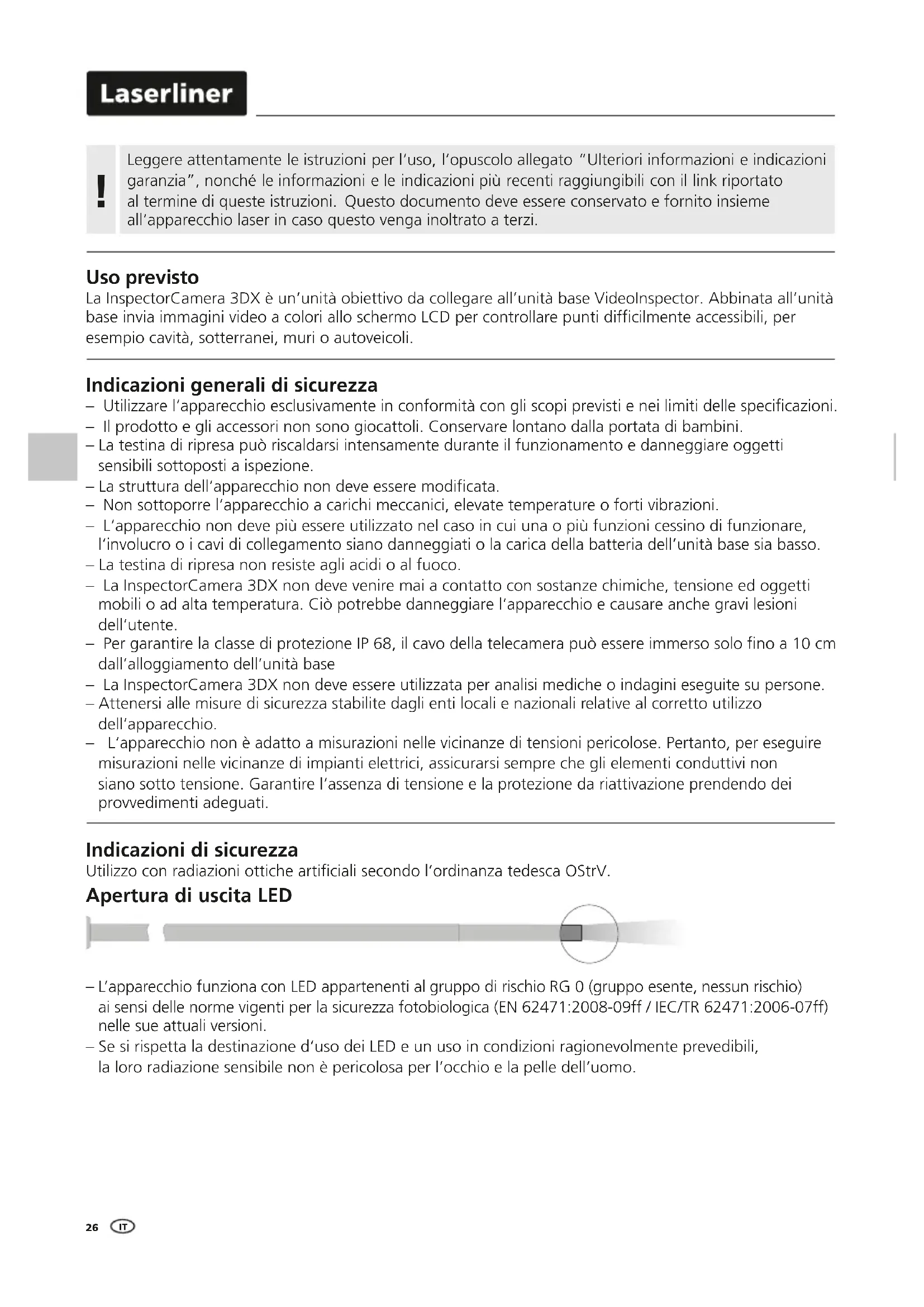

MANUALE UTENTE InspectorCamera 3DX Laserliner

Leggere attendamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni eindicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termino di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso quello venga inoltrato a terzi.

Uso previsto

La InspectorCamera 3DX è un'unità obiettivo da collegare all'unità base Videolnspector. Abbinata all'unità base invia immagini video a colori allo schermo LCD per controllare punti difficilmente accessibili, per esempio cavity, sotterranei, muri o autoveicoli.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Il prodotto e gli accessori non sono gioecattoli. Conservare lontano alla portata di bambini.
• La testina di ripresa può riscaldarsi intensamente durante il funzionamento e danneggiare oggetti sensibili sottomposti a ispezione.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature o forti vibrazioni.
• L'apparecchio non deve più essere utilizzato nel caso in cui una o più funzioni cessino di funzionare, l'involucro o i cavi di collegamento siano danneggiati o la carica della batteria dell'unità base sia basso.
  -La testina di ripresa non resiste agli acidi o al fuoco.
• La InspectorCamera 3DX non deve venire mai a contatto con sostanje chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare ancche gravi lesioni dell'utente.
• Per garantire la classe di protezione IP 68, il cavo della telecamera può essere immerso solo fino a 10 cm dall'alloggiamento dell'unità base
• La InspectorCamera 3DX non deve essereutilizzata per analisi mediche o indagini eseguite su persone.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzato dell'apparecchio.
• L'apparecchio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduitti non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provedimenti adeguati.

Indicazioni di sicurezza

Utilizzo con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.

Apertura di uscita LED

• L'apparecchio funziona con LED appartenenti al gruppo di rischio RG 0 (gruppo esente, nessun rischio) ai sensi delle norme vigenti per la sicurezza fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nelle sue attuali versioni.
• Se si rispetto la destinazione d'uso dei LED e un uso in condizioni ragionevolmente prevedibili, la loro radiazione sensibile non è pericolosa per l'occhio e la pelle dell'uomo.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
- Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

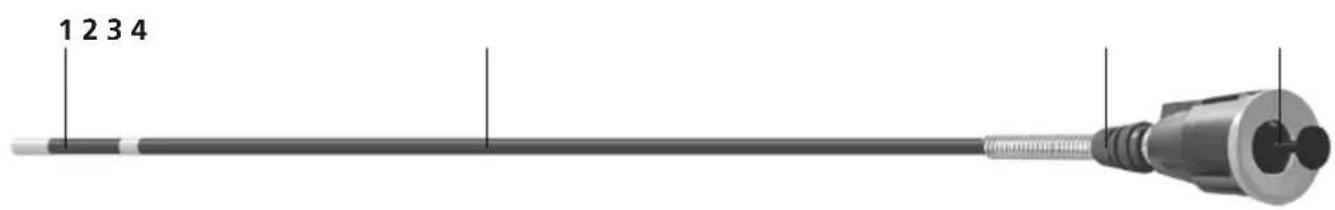

1 Testa della telecamera
2 Sonda con telecamera

3 Arresto dell'unità telecamera
4 Leva di controllo per il movimento della testina di ripresa

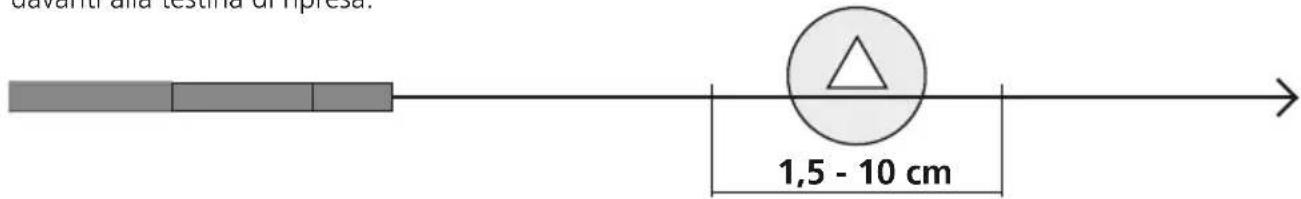

1 Profondità di campo

La telecamera del InspectorCamera 3DX fornisce immagini nitide registrate in un Campo tra 1,5 e 10 cm davanti alla testina di ripresa.

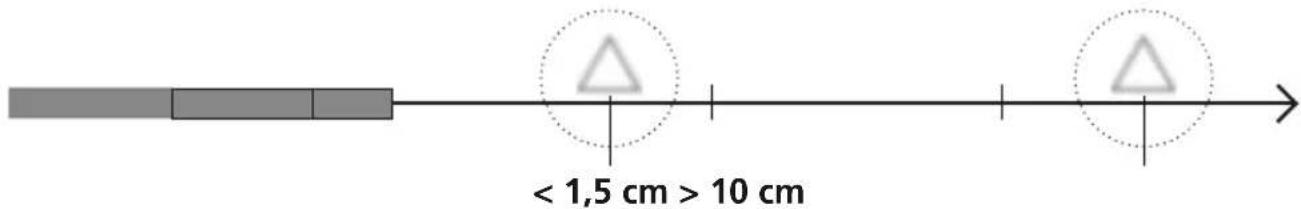

Le immagini degli oggetti molto al di fuori da但这a zona di messa a fuoco possono essere sfocate.

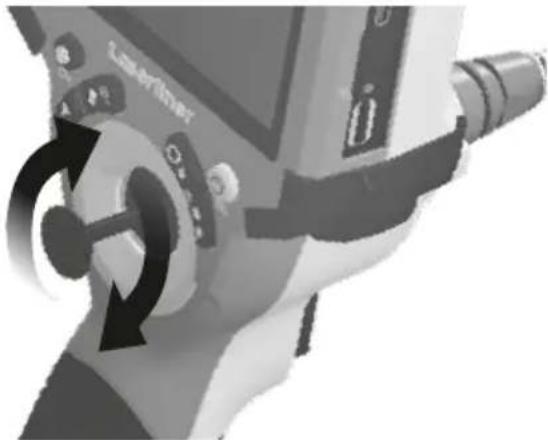

2 Orientamento della testina di ripresa

La posizione angolare massima della testina di ripresa 3D è di 160^ quando nuova di fabbrica, con una tolleranza di ± 5^ . A tale scopo la sonda con telecamera deve trovarsi in una posizione completeness rettilinea, quindi senza curve o incurvamenti inutili. Una normale usura meccanica può ridurre la posizione angolare massima nel corso della durata di vita del prodotto.

！

La testina di ripresa 3D mobile non deve essere sottoposta a eccessive sollecitazioni meccaniche quando angolata. Per non danneggiare la testina di ripresa 3D, rispetto la posizione angolare massima, il raggio di curvatura minimo e la forza di trazione massima. Non tirare o spingere a stratoni la sonda con telecamera. Quando è in uso, la testina di ripresa non deve mai essere movimentata manually, ma solo con la leva di controllo. Quando è arrotolata, la sonda con telecamera non deve essere movimentata né manually né con la leva di controllo.

Sono escludi alla garanzia danni alla testina di ripresa e sonda 3D causati da utilizzo improprio.

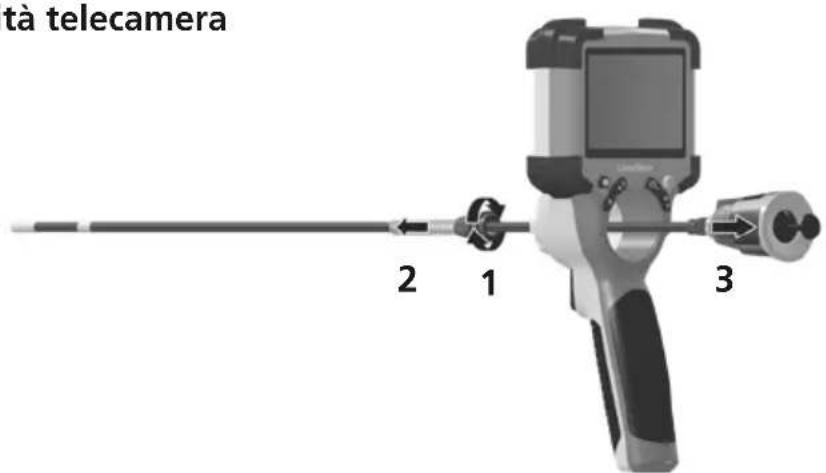

Sostituzione dell'unità telecamera

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Diametro testa della telecamera 9	mm
Grado di protezione sonda fotocamera	IP 68 (profondità d'immersione 1 m, 60 min.)
Numero di lampadine LED 8
Risoluzione telecamera 1280 x 720	pixel
Campo visivo (FOV) 90°
Profondità di campo (DOF) 1,5 ...	10 cm
Diametro sonda 9 mm
Lunghezza sonda 1 m
Lunghezza Testina di ripresa 18 mm
Raggio di curvatura min. 150 mm
Caratteristiche	Resistente a diesel, benzina, olio motore, AdBlue®, alcol etilico, acqua salina (continuto di sale 28%)
Condizioni di lavoro	0°C ... 45°C, Umidità dell'aria max. 80% rH, non condensante, Altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C ...	60°C, Umidità dell'aria max. 80% rH, non condensante
Peso 160 g
Dimensioni (L x A x P) 1050 mm x 42 mm x 42 mm

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggiosi da recuperare preziose materie prime. Gli apparecchi elettrici e i materiali di imballaggio non devono essere gettati nei rifiuti domestici. Informatevi presso ilizzato comune sui centri di raccolta autorizzati allo smaltimento e osservare le relative avventenze per lo smaltimento e la sicurezza nei centri di recupero.

Per ulteriori informazioni eindicazioni di sicurezza:https://packd.li/ll/ALM/in
