BRUKSANVISNING InspectorCamera 3DX Laserliner

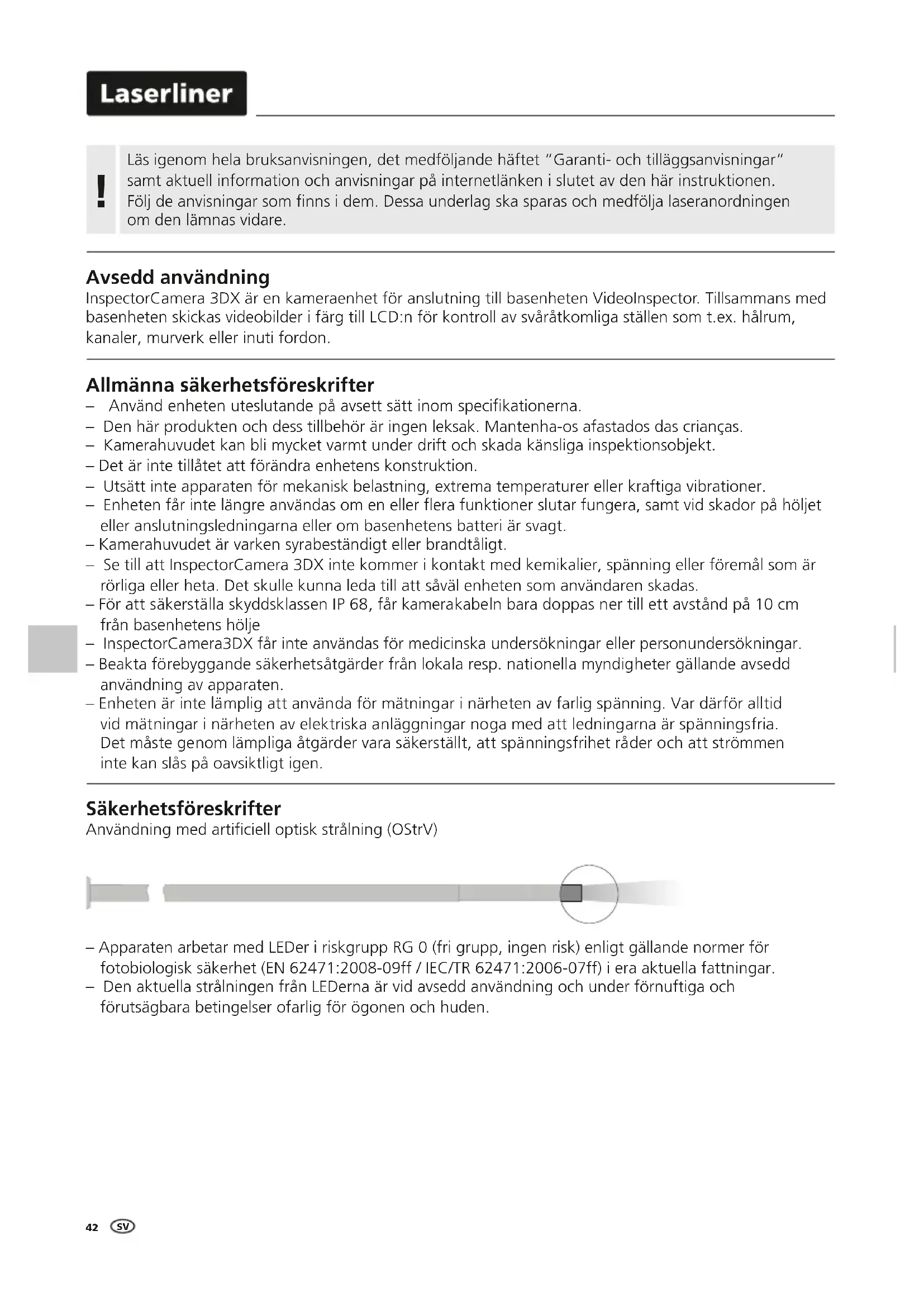

– Apparaten arbetar med LEDer i riskgrupp RG 0 (fri grupp, ingen risk) enligt gällande normer för fotobiologisk säkerhet (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i era aktuella fattningar. – Den aktuella strålningen från LEDerna är vid avsedd användning och under förnuftiga och förutsägbara betingelser ofarlig för ögonen och huden. Säkerhetsföreskrifter Användning med artificiell optisk strålning (OStrV) Allmänna säkerhetsföreskrifter – Använd enheten uteslutande på avsett sätt inom specikationerna. – Den här produkten och dess tillbehör är ingen leksak. Mantenha-os afastados das crianças. – Kamerahuvudet kan bli mycket varmt under drift och skada känsliga inspektionsobjekt. – Det är inte tillåtet att förändra enhetens konstruktion. – Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer. – Enheten får inte längre användas om en eller era funktioner slutar fungera, samt vid skador på höljet eller anslutningsledningarna eller om basenhetens batteri är svagt. – Kamerahuvudet är varken syrabeständigt eller brandtåligt. – Se till att InspectorCamera 3DX inte kommer i kontakt med kemikalier, spänning eller föremål som är rörliga eller heta. Det skulle kunna leda till att såväl enheten som användaren skadas. – För att säkerställa skyddsklassen IP 68, får kamerakabeln bara doppas ner till ett avstånd på 10 cm från basenhetens hölje – InspectorCamera3DX får inte användas för medicinska undersökningar eller personundersökningar. – Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten. – Enheten är inte lämplig att använda för mätningar i närheten av farlig spänning. Var därför alltid vid mätningar i närheten av elektriska anläggningar noga med att ledningarna är spänningsfria. Det måste genom lämpliga åtgärder vara säkerställt, att spänningsfrihet råder och att strömmen inte kan slås på oavsiktligt igen. Avsedd användning InspectorCamera 3DX är en kameraenhet för anslutning till basenheten VideoInspector. Tillsammans med basenheten skickas videobilder i färg till LCD:n för kontroll av svåråtkomliga ställen som t.ex. hålrum, kanaler, murverk eller inuti fordon. Läs igenom hela bruksanvisningen, det medföljande häftet “Garanti- och tilläggsanvisningar“ samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare. !InspectorCamera 3DX

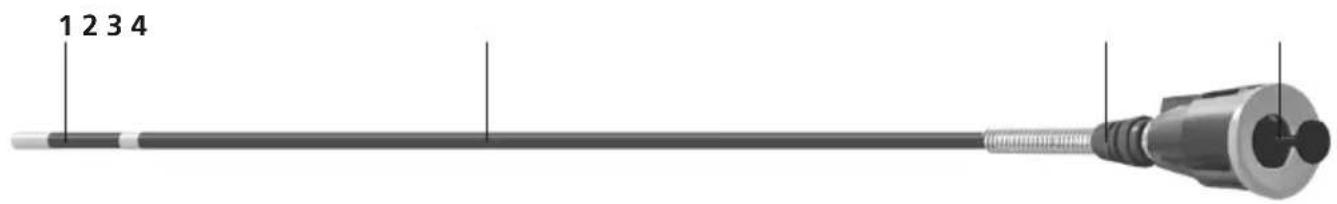

Kamerahuvudet 2 Kamerasond

Låsning kameraenhet Styrspak för att röra på kamerahuvudet

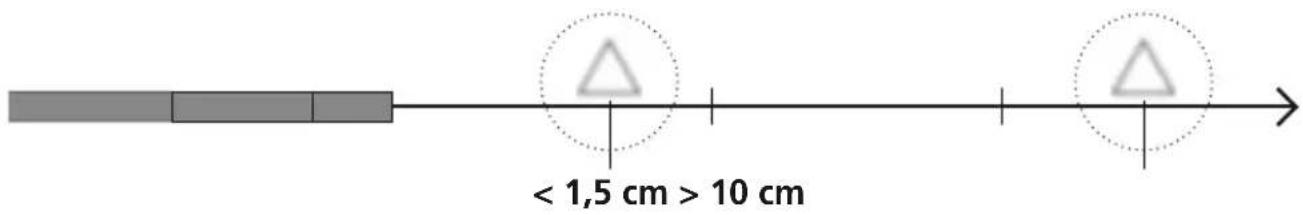

Skärpedjupsområde Kameran på InspectorCamera 3DX levererar skarpa bilder inom området 1,5 - 10 cm framför kamerahuvudet. Objekt som ligger långt utanför det fokusområdet kan bli oskarpa. < 1,5 cm > 10 cm 1,5 - 10 cm

Säkerhetsföreskrifter Kontakt med elektromagnetisk strålning – Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU. – Lokala driftsbegränsningar, t.ex. på sjukhus, ygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.44

360° max. 160° Anvisningar för underhåll och skötsel Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

Det rörliga 3D-kamerahuvudet får inte utsättas för stark mekanisk påfrestning i vinklat tillstånd. Observera det maximala vinkelläget, den minimala böjningsradien och den maximala dragkraften för att inte skada 3D-kamerahuvudet. Ryck inte i eller skjut på kamerasonden. Kamerahuvudet får aldrig flyttas för hand när det används, utan endast med manöverspaken. När den är ihoprullad får kamerasonden varken användas för hand eller med manöverspaken. Skador på 3D-kamerahuvudet och -sonden på grund av felaktig hantering täcks inte av garantin.

I nyskick är 3D-kamerahuvudets maximala vinkelläge fabriksinställt på 160°, med en tolerans på ± 5°. Dessutom måste kamerasonden vara helt rak, utan onödiga kurvor eller böjar. På grund av normalt mekaniskt slitage kan det maximala vinkelläget minska under produktens livslängd.

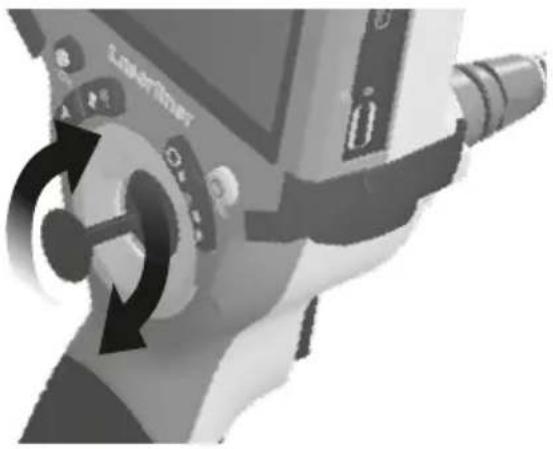

Injustering av kamerahuvudet

EU och EK-bestämmelser och kassering Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK. Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på ett miljövänligt sätt för att ta tillvara på värdefulla råvaror. Elektriska enheter och förpackningar får inte slängas i hushållssoporna. Informera dig hos din kommun om avfallshanteringsplatser och observera avfallshanterings- och säkerhetsinstruktioner på inlämningsplatsen. Ytterligare säkerhets- och extra anvisningar på: https://packd.li/ll/ALM/in Tekniska data Tekniska ändringar förbehålls. 24W07 Diameter kamerahuvud 9 mm Skyddsklass kamerason IP 68 (profundidade de imersão 1 m, 60 min.) Antal LED 8 Upplösning kamera 1280 x 720 pixel Synfält (FOV) 90° Skärpedjup (DOF) 1,5 … 10 cm Sondens diameter 9 mm Sondlängd 1 m Längd Kamerahuvud 18 mm Min. krökningsradie för sond 150 mm Funktioner Beständig mot diesel, bensin, motorolja, AdBlue®, etanol, saltvatten (salthalt 28 %) Arbetsbetingelser 0°C … 45°C, Humidade de ar máx. 80% rH, sem condensação, Altura de trabalho máx. de 2000 m em relação ao NM (nível do mar) Förvaringsbetingelser -10°C … 60°C, Humidade de ar máx. 80% rH, sem condensação Vikt 160 g Mått (B x H x D) 1050 mm x 42 mm x 42 mm46
