Produkttype	Inspektionskamera
Mærke	Laserliner
Model	InspectorCamera 3DX
Kamerahovedets diameter	9 mm
Beskyttelsestype	IP68 (dybde 1 m, 60 min)
Antal LED	8
Opløsning	1280 x 720 pixels
Synsfelt (FOV)	90°
Dybdeskarphed (DOF)	1,5 til 10 cm
Sondens diameter	9 mm
Sondens længde	1 m
Kamerahovedets længde	18 mm
Sondens minimale bøjningsradius	150 mm
Modstandsdygtighed	Diesel, benzin, motorolie, AdBlue®, ethanol, saltvand (28 %)
Vægt	160 g
Mål (L x H x D)	1050 mm x 42 mm x 42 mm
Arbejdsbetingelser	0°C til 45°C, max. luftfugtighed 80 % RH, ikke-kondenserende, max. højde 2000 m
Opbevaringsbetingelser	-10°C til 60°C, max. luftfugtighed 80 % RH, ikke-kondenserende
Strømforsyning	Via baseenheden Videolnspector (medfølger ikke)
Korrekt brug	Tilslutning til baseenheden Videolnspector til visuel farveinspektion af utilgængelige områder
Hovedets orientering	Maks. vinkel 160° (i ny tilstand), styret med kontrolhåndtag
Sikkerhed	LED gruppe RG 0 (risikofri), undgå kontakt med kemikalier, elektrisk spænding, varme eller bevægelige dele
Vedligeholdelse	Rengør med en let fugtig klud, uden aggressive rengøringsmidler
Medfølgende tilbehør	Kameraenhed (hoved + sonde), kontrolhåndtag, lås

Ofte stillede spørgsmål - InspectorCamera 3DX Laserliner

Hvordan bruger jeg inspektionskameraet InspectorCamera 3DX?

InspectorCamera 3DX tilsluttes baseenheden Videolnspector. Tilslut sonden til baseenheden, tænd skærmen og brug kontrolhåndtaget til at orientere kamerahovedet. Sørg for at overholde sikkerhedsinstruktionerne.

Hvad er billedopløsningen?

Kameraets opløsning er 1280 x 720 pixels, hvilket giver skarpe farvebilleder.

Hvad er dybdeskarpheden (fokusafstand)?

Dybdeskarpheden er mellem 1,5 og 10 cm foran kamerahovedet. Objekter udenfor kan virke slørede.

Hvordan rengør jeg kameraet?

Rengør alle komponenter med en let fugtig klud. Undgå at bruge rengøringsmidler, skuremidler eller opløsningsmidler. Opbevar enheden på et tørt og rent sted.

Hvad er de vigtige sikkerhedsinstruktioner?

Undgå kontakt med kemikalier, elektrisk spænding, varme eller bevægelige dele. Må ikke bruges til medicinske undersøgelser. Kamerahovedet tåler ikke syre eller ild. Overhold beskyttelsesklasse IP68 ved at efterlade et mellemrum på 10 cm mellem kablets top og baseenhedens hus.

Hvad er sondens længde?

Sonden er 1 meter lang med en diameter på 9 mm.

Kan kameraet bruges under vand?

Ja, sonden har IP68 beskyttelse (dybde 1 m, 60 min). Sørg dog for at kablets top forbliver over vandet med mindst 10 cm for at undgå skader.

Hvordan orienterer jeg kamerahovedet?

Brug kontrolhåndtaget til at bevæge kamerahovedet. Flyt aldrig hovedet i hånden under drift. Den maksimale vinkel er 160° (tolerance ±5°) når sonden er lige.

Hvad gør jeg ved fejlfunktion?

Hvis en eller flere funktioner ikke virker, eller ved skader på huset eller kabler, eller hvis baseenhedens batteri er lavt, stop straks med at bruge enheden. Se den komplette vejledning eller kontakt kundeservice.

Hvor finder jeg den komplette vejledning?

Den komplette vejledning er gratis tilgængelig på notice-facile.com i PDF-format. Den indeholder 92 sider og dækker korrekt brug, sikkerhedsinstruktioner og tekniske data.

BRUGSANVISNING InspectorCamera 3DX Laserliner

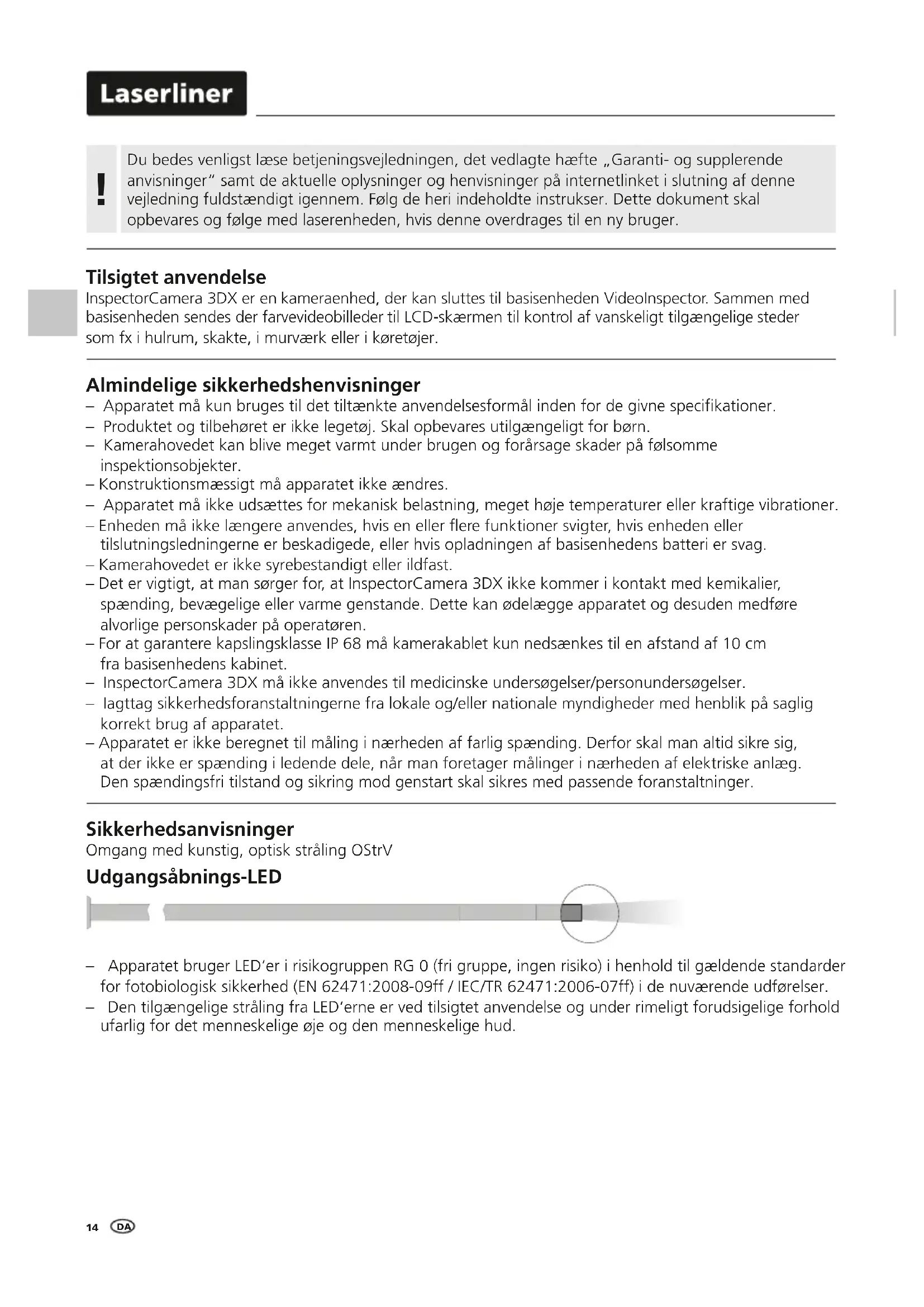

Du bedes venligst lase betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger" samt de aktuelle oplysninger og henvisninger på internetlinket i slutting af denen vegjledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Tilsigtet anvendelse

InspectorCamera 3DX er en kameraenhed, der kan sluttes til basisenheden Videolnspector. Sammen med basisenheden sendes der farvevideobilleder til LCD-skaernen til kontrl af vanskeligt tilgengelige steder som fx i hulrum, skakte, i murvark ellr i kretjoer.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsessformål inden for de givne specifikationer.
• Produktet og tilbehoret er/DD kelegoj. Skal opbevares utilgengeligt for børn.
• Kamerahovedet kan blive meget varmt under brugen og forarsage skader pa folsomme inspectionsobjekter.
• Konstruktionsmaessigt ma apparatet ikkeændres.
• Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer eller kraftige vibrationer.
• Enheden mä ikke laengere anvendes, hvis en uller flere functiorer svigter, hvis eheden ell tilslutningsledningerne er beskadigede, eller hvis opladningen af basisenhedens batteri er svag.
• Kamerahovedet er/DD syrebestandigt ellldfast.
• Det er vigtigt, at man sørger for, at InspectorCamera 3DX ikkekommen i kontakt med kemikalier, spænding, bevægelige eller varme genstande. Dette kan ødelægge apparatet og desuden medføre alvorlige personskader på operatoren.
• For at garantere kapslingsklasse IP 68 mA kamerakablet kun nedsaenkes til en afstand af 10 cm fra basisenhedens cabinet.
• InspectorCamera 3DXmaticke anvendtes til medicinske undersogelser/personundersogelser.
• lagtag sikkerhedsforanstaltningerne fra lokale og/ller nationale myndigheder med henblick på saglig korrekt brug af apparatet.
• Apparatet er/DDke beregnet til maling i naeheden af farlig spanding. Derfor skal man altid sikre sig, at der icke er spanding i ledende dele, nar man foretager malinger i naeheden af elektriske anlaeg. Den spendingsfri tilstand og sikring mod genstart skal sikres med passende foranstaltninger.

Sikkerhedsanvisninger

Omgang med kunstig, optisk stråling OStrV

Udgangsåbnings-LED

• Apparatet bruger LED'er i risikogruppen RG 0 (fri gruppe, ingen risiko) i henhold til gaelende standarder for fotobiologisk sikkerhed (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i de nuværende udforelser.
  Den tilgengelige stråling fra LED'erne er ved tilsigtet anvendelse og under rimeligt forudsigelige forhold ufarlig for det menseskelige øje og den menseskelige hud.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Maleapparatet overholder forskrifterne og granseveerdierne for elektromagnetisk kompatilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. pa hospitaler, i fly ell er inaeheden af personer med pacemaker, skal iagttages. Risikoen for farlig pavirkning ell fejl i eller pga. elektronisk udstyr er til stede.

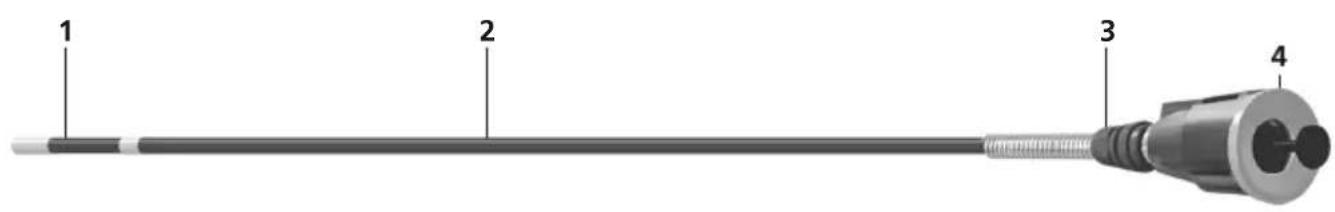

1 Kamerahovedet
3 Fiksering af kameraenhed
2 Kamerasonde
4 Styrehandtag til bevagelse af kamerahovedet

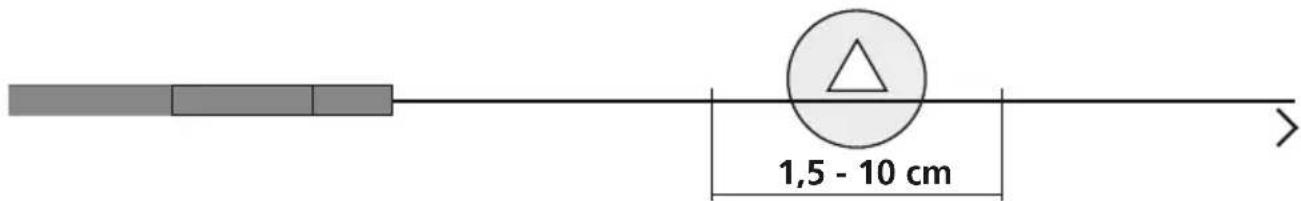

1 Dybdeskarphedsområde

Frontkamera til InspectorCamera 3DX giver skarpe billedder i området pa 1,5 - 10 cm foran kamerahovedet.

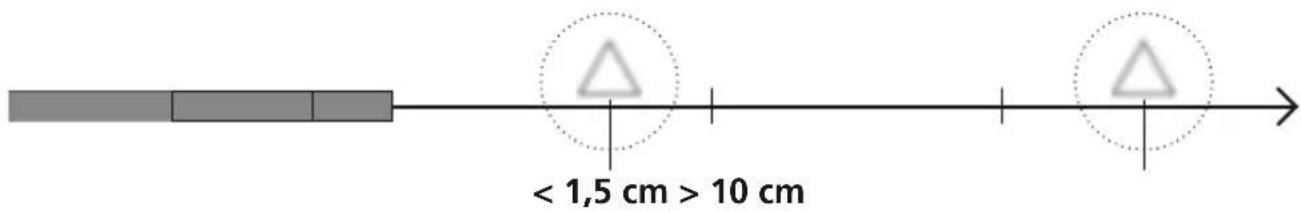

Objekter, der ligger langt Eden for fokusområdet, kan forekommen uskarpe.

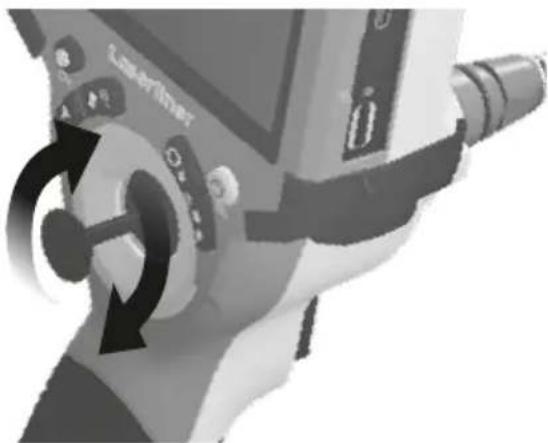

2 Justering af kamerahovedet

Den maksimale vinkelposition for 3D-kamerahovedet i ny tilstand er fra fabrikken indstillet til 160^ med en tolerance pa ± 5^ . For at opna dette skal kamerasonden vare i en helt lige position, det vil sige.uden unodvendige kurver eller bojninger. Pa grund af normal mekanisk slitage kan den maksimale vinkelposition blive forringet i lobot afproduktes levetid.

！

Det bevægelige 3D-kamerahoved违法犯罪 mekanik belastning i vinklet tilstand. Vær opmærksom på den maksimale vinkelposition, den minimale bojningsradius og den maksimale trækkraft for at undgå at beskadige 3D-kamerahovedet. Undgå at trække eller skubbe kamerasonden i ryk. Kamerahovedet på under brugen aldrig flyttes med händen, men kun med styrehändtaget. I oprullet tilstand på kamerasonden hverken bevæges med händen eller med styrehändtaget.

Skader på 3D-kamerahovedet og -sonden på grund af ukorrekt handtering er/DD omfattet af garantien.

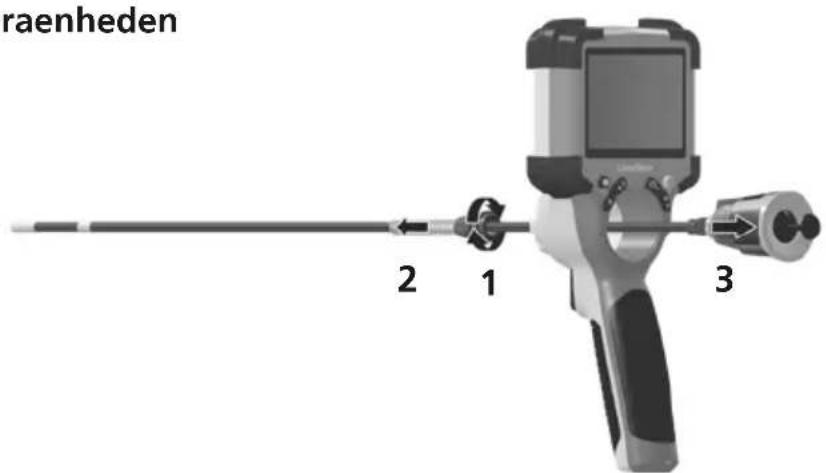

Udskifting af kameraenheden

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengores med en let fugtet klud, og man skal undlade brug af rengorings-, skure- og oplosningsmidler. Apparatet skal opbevares pa et rent og tort sted.

Tekniske Data
Diameter kamerahoved 9 mm
Kapslingsklasse kamerasonde IP 68	(Dykningsdybde 1 m, 60 min.)
Antal LED-lyskilder 8
Opløsning kamera 1280 x 720 pixel
Synsfelt (FOV) 90°
Dybdeskarphed (DOF) 1,5 ... 10 cm
Sondediameter 9 mm
Sondelænge 1 m
Længe Kamerahoved 18 mm
Min. bjnjningsradius sonde 150 mm
Funktioner	Modstandsdygtig over for diesel, benzin, motorolie, AdBlue®, ethylalkohol, saltvand (saltindhold 28 %)
Arbejdsbetingelser	0°C ... 45°C, Luftfugtighed maks. 80% rH,/DD, ikke-kondenserende, Arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser -10°C ... 60°C, Luftfugtighed maks. 80% rH,/DD, ikke-kondenserende	0°C, Luftfugtighed maks. 80% rH,/DD, ikke-kondenserende
Vægt 160 g
Mål (B x H x L) 1050 mm x 42 mm	x 42 mm

Apparatet opfylder alle pakaevede standarder for fri vareomsæting inden for EU og UK.

Dette produit, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvirnde værdifulde rámaterialier. Elektriske apparater og emballage hører ikke til i husholdningsaffaldet. Find informationer om tilsvarende bortskaffelsestededer hos dinCOMMUNE og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.

Flere sikkerhedsanvisninger og supperende tips pa:

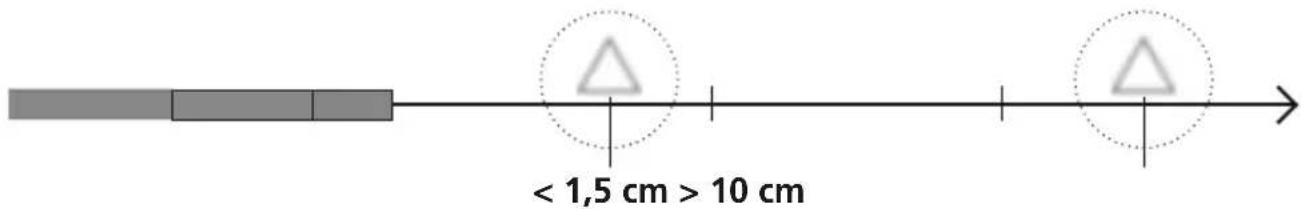

Objekter som ligger langt utenfor fokusområdet, kan fremstå som utydelige.

Skader på 3D-kamerahodet og -sonden som skyldes ukyndig behandling, er unntatt fra garantien.

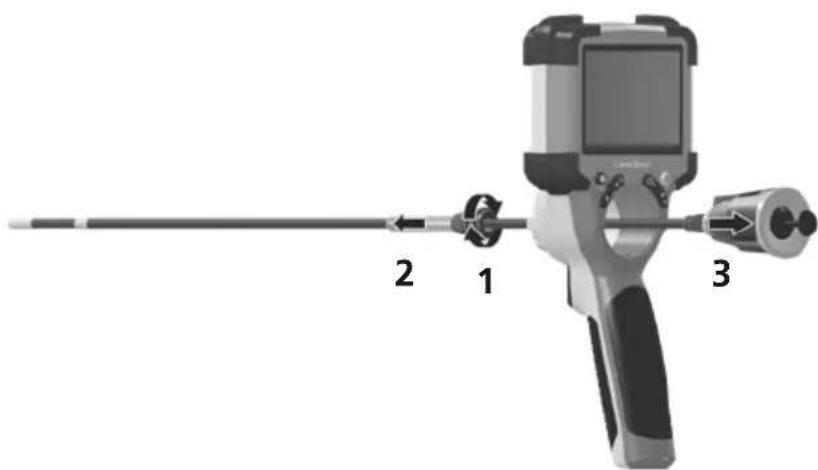

Bytte kameraenhet
